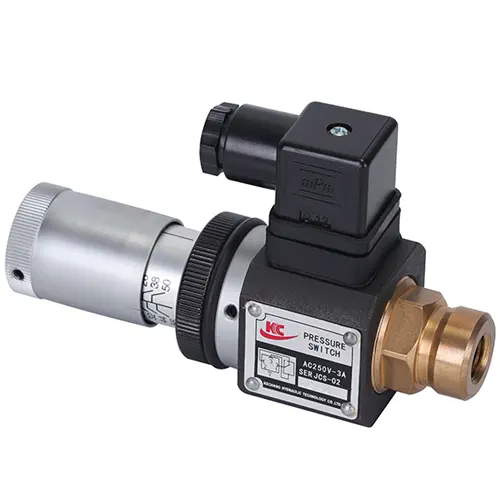

Rơ le áp suất

230.000( Đã có VAT )
Thị trường: 250.000
Tiết kiệm: 20.000 (8%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542937535 Mã: 93753 Danh mục:
Hỗ trợ trực tuyến

Rơ le áp suất

230.000( Đã có VAT )
Thị trường: 250.000
Tiết kiệm: 20.000 (8%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542937535 Mã: 93753 Danh mục:
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 04/07/2023 lúc 11:08 sáng

Giới thiệu về rơ le áp suất

Rơle áp suất hay còn gọi là rơ le áp lực, công tắc áp suất là một loại thiết bị bảo vệ được sử dụng trong hệ thống điện để theo dõi và kiểm soát các điều kiện áp suất. Nó được thiết kế đặc biệt để bảo vệ thiết bị và hệ thống khỏi mức áp suất quá mức hoặc áp suất không đủ.

Rơle áp suất thường bao gồm một phần tử cảm biến áp suất, công tắc điện và mạch điều khiển. Phần tử cảm biến áp suất phát hiện những thay đổi về áp suất và chuyển đổi chúng thành tín hiệu cơ hoặc điện. Tín hiệu này sau đó được xử lý bởi mạch điều khiển, xác định xem áp suất có nằm trong giới hạn đã cài đặt không.

Khi áp suất đạt đến một ngưỡng nhất định, mạch điều khiển của rơ le sẽ kích hoạt công tắc điện mở hoặc đóng. Hành động này có thể được sử dụng để kích hoạt báo động, tắt thiết bị hoặc bắt đầu các biện pháp bảo vệ khác. Phản ứng của rơle dựa trên các điều kiện áp suất mà nó được cài đặt.

Rơle áp suất thường được sử dụng trong các ứng dụng khác nhau, bao gồm hệ thống thủy lực, hệ thống khí nén, máy nén khí, hệ thống lạnh, hệ thống nước và các ngành công nghiệp chế biến. Chúng giúp ngăn ngừa hư hỏng thiết bị, lỗi hệ thống và điều kiện vận hành không an toàn bằng cách cung cấp khả năng giám sát và kiểm soát áp suất.

Điều quan trọng cần lưu ý là thiết kế, chức năng và ứng dụng cụ thể của các loại rơ le. Có nhiều loại khác nhau, chẳng hạn như rơ le chênh lệch áp suất, rơ le áp suất cao, rơ le áp suất thấp và rơ le áp suất điều chỉnh, mỗi loại phù hợp với các phạm vi và ứng dụng áp suất cụ thể.

Rơ le có áp suất danfoss
Rơ le có áp suất danfoss

Cấu tạo và nguyên lý hoạt động của rơ le áp suất

Cấu tạo của rơ le áp suất

Cấu tạo cụ thể của rơ le áp suất có thể khác nhau tùy thuộc vào thiết kế và nhà sản xuất. Tuy nhiên, nó thường bao gồm các thành phần chính sau:

Phần cảm biến áp suất: Phần này sẽ phát hiện những thay đổi về áp suất và chuyển đổi chúng thành tín hiệu cơ hoặc tín hiệu điện. Các loại phần cảm biến áp suất phổ biến sẽ bao gồm màng ngăn, ống thổi, ống Bourdon hoặc bộ chuyển đổi áp suất.

Mạch điều khiển: Mạch điều khiển xử lý tín hiệu từ phần cảm biến áp suất và xác định xem áp suất có nằm trong giới hạn chấp nhận được hay vượt quá thấp hơn ngưỡng đặt trước. Mạch điều khiển thường bao gồm các phần điện tử như điện trở, tụ điện, bộ khuếch đại, bộ so sánh và mạch tích hợp.

Nút chỉnh điểm đặt: Các rơ le có cơ chế điều chỉnh các điểm đặt hoặc mức ngưỡng cho phép. Những điều chỉnh này cho phép người dùng xác định giới hạn áp suất mong muốn để bật hoặc đóng.

Cơ chế chuyển mạch điện: Khi mạch điều khiển xác định rằng áp suất đã đạt đến một ngưỡng cụ thể, nó sẽ kích hoạt cơ chế chuyển mạch điện. Cơ chế này có thể bao gồm các tiếp điểm điện hoặc công tắc.

Vỏ : Các rơ le được đặt trong vỏ bảo vệ để che chắn các bộ phận bên trong khỏi các yếu tố môi trường như bụi, hơi ẩm. Vỏ thường được làm bằng các vật liệu như nhựa hoặc kim loại.

cấu tạo của rơ le áp lực
cấu tạo của rơ le áp lực

Nguyên lý hoạt động của rơ le áp suất

Rơ le áp suất kết hợp một bộ phận cảm biến áp suất, chẳng hạn như màng ngăn, ống Bourdon hoặc bộ chuyển đổi áp suất. Phần này tiếp xúc với áp suất đang được theo dõi. Khi áp suất thay đổi, phần tử cảm biến sẽ biến dạng hoặc tạo ra tín hiệu tỷ lệ thuận với áp suất.

Phần tử cảm biến áp suất được kết nối với cơ chế điều khiển trong rơle áp suất. Cơ chế điều khiển có thể được điều chỉnh để đặt các ngưỡng hoặc điểm đặt áp suất mong muốn.Các ngưỡng này thể hiện giới hạn áp suất chấp nhận được đối với hệ thống. Khi áp suất vượt qua các ngưỡng này, cơ chế điều khiển sẽ được kích hoạt. Thiết bị chuyển mạch trong rơ le chịu trách nhiệm cho hành động điều khiển dựa trên các điều kiện áp suất.

Khi áp suất đạt hoặc vượt quá ngưỡng trên hoặc giảm xuống dưới ngưỡng dưới, thiết bị chuyển mạch sẽ được kích hoạt. Điều này làm cho các tiếp điểm của nó mở hoặc đóng, tùy thuộc vào thiết kế và chức năng dự kiến. Hành động điều khiển có thể được sử dụng để báo động, tắt thiết bị, kích hoạt các biện pháp an toàn hoặc điều khiển các thành phần khác trong hệ thống.

Khi áp suất trở lại trong phạm vi an toàn đã cài đặt, rơ le áp suất có thể bao gồm cơ chế đặt lại để khôi phục trạng thái ban đầu của nó. Rơ le áp suất liên tục theo dõi áp suất và sẽ phản hồi tương ứng nếu áp suất lại lệch khỏi ngưỡng.

nguyên lý hoạt động của rơ le áp suất
nguyên lý hoạt động của rơ le áp suất

Phân loại rơ le áp suất

Phân loại dựa trên nguyên lý hoạt động

Rơ le áp suất cơ học

Rơ le áp suất cơ hoạt động dựa trên sự biến dạng cơ học của các bộ phận bên trong nó để cảm nhận và điều khiển áp suất. Nó sử dụng các yếu tố cơ học như màng ngăn, ống thổi hoặc ống Bourdon để chuyển đổi áp suất thay đổi thành chuyển động cơ học, sau đó kích hoạt cơ chế chuyển mạch.

Nó thường được sử dụng trong các ứng dụng khác nhau, bao gồm hệ thống thủy lực, hệ thống khí nén, hệ thống HVAC và quy trình công nghiệp. Chúng có khả năng kiểm soát và cảm biến áp suất đáng tin chính xác, đặc biệt là trong các môi trường mà các cảm biến điện tử có thể kém phù hợp do các yếu tố như nhiệt độ, sốc hoặc nhiễu điện từ.

rơ le áp lực danfoss kiểu cơ học
rơ le áp lực danfoss kiểu cơ học

Rơ le áp suất điện tử

Rơ le áp suất điện tử là một loại rơ le sử dụng các bộ phận và cảm biến điện tử để cảm nhận, theo dõi và kiểm soát áp suất. Không giống như dạng cơ học hoạt động dựa trên nguyên lý biến dạng cơ học, thì dạng điện tử sử dụng các mạch điện tử và cảm biến để chuyển đổi sự thay đổi áp suất thành tín hiệu điện để xử lý và điều khiển.

Nó mang lại những ưu điểm như độ chính xác cao hơn, khả năng lập trình, tính linh hoạt và khả năng tương thích với các hệ thống điều khiển hiện đại. Chúng thường được sử dụng trong các ứng dụng khác nhau, bao gồm tự động hóa công nghiệp, điều khiển quy trình, hệ thống HVAC và giám sát thiết bị.

Điều quan trọng cần lưu ý là thiết kế, tính năng và chức năng cụ thể của nó có thể khác nhau tùy thuộc vào ứng dụng và nhà sản xuất.

rơ le áp suất điện tử
rơ le áp suất điện tử

Phân loại dựa trên ứng dụng

Rơ le áp suất thủy lực

Dạng rơ le áp suất thủy lực được thiết kế đặc biệt để sử dụng trong các hệ thống thủy lực. Nó có nhiệm vụ giám sát mức áp suất thủy lực và điều khiển hoạt động của các bộ phận thủy lực dựa trên các ngưỡng áp suất được xác định trước. Rơ le áp suất thủy lực đóng vai trò quan trọng trong việc đảm bảo hoạt động an toàn và hiệu quả của hệ thống thủy lực.

rơ le áp lực thủy lực
rơ le áp lực thủy lực

Rơ le áp suất khí nén

Dạng rơ le này được sản xuất để sử dụng cho các hệ thống khí nén, các máy nén khí. Rơ le áp suất khí nén là một thiết bị tự động có khả năng tự ngắt hoạt động nén khí của máy khi lượng khí đạt tới áp suất cho phép. Nó là một bộ phận quan trọng trong máy nén khí, chúng giúp kiểm soát và điều chỉnh áp suất thao tác khi máy nén khí đổi áp lực đột ngột.

Nó được dùng để hoạt động ở áp suất bay hơi và ngắt mạch điện của máy nén khí để bảo vệ máy nén hoặc để điều khiển năng suất lạnh khi áp suất giảm xuống quá mức cho phép.

rơ le áp suất khí nén
rơ le áp suất khí nén

Phân loại dựa trên dải áp suất

Rơ le áp suất cao

Rơ le cao áp là một thiết bị điện được thiết kế để theo dõi và kiểm soát mức áp suất trong các hệ thống hoạt động trong phạm vi áp suất cao. Các rơle này được thiết kế đặc biệt để xử lý và đáp ứng các điều kiện môi trường áp lực cao.

Nó thường được sử dụng trong các ứng dụng công nghiệp khác nhau, nơi có nhu cầu giám sát và điều chỉnh chất lỏng hoặc khí áp suất cao. Một số ví dụ về các ngành sử dụng bao gồm dầu khí, xử lý hóa chất, phát điện, hệ thống thủy lực và máy móc hạng nặng.

rơ le áp suất cao
rơ le áp suất cao

Rơ le áp suất thấp

Rơ le áp suất thấp là một thiết bị điện được thiết kế để theo dõi và kiểm soát mức áp suất trong các hệ thống hoạt động trong phạm vi áp suất thấp. Các rơ le này được thiết kế đặc biệt để phát hiện và ứng phó với các điều kiện áp suất thấp hơn thông thường.

Nó thường được sử dụng trong các ứng dụng khác nhau, nơi cần kiểm soát và giám sát chính xác chất lỏng hoặc khí ở áp suất thấp. Một số ứng dụng của nó bao gồm hệ thống HVAC, điều khiển khí nén, hệ thống điều hòa không khí và phòng thí nghiệm nghiên cứu khoa học.

rơ le áp suất thấp
rơ le áp suất thấp

Rơ le áp suất trung bình

Rơ le áp suất trung bình là một thiết bị được thiết kế để theo dõi và kiểm soát mức áp suất trong các hệ thống hoạt động trong phạm vi áp suất vừa phải. Các rơle này được thiết kế để xử lý các điều kiện áp suất bình thường và thông dụng nhất

Một số ứng dụng phổ biến của nó bao gồm hệ thống khí nén, hệ thống thủy lực, điều khiển quá trình và hệ thống xử lý chất lỏng.

rơ le áp suất trung bình
rơ le áp suất trung bình

Ưu điểm của việc sử dụng Rơle áp suất

Rơ le áp suất cung cấp khả năng giám sát chính xác và đáng tin các mức áp suất trong hệ thống. Nó sử dụng các cơ chế cảm biến và đầu dò chuyên dụng để cung cấp số đọc chính xác, đảm bảo rằng áp suất vẫn nằm trong giới hạn chấp nhận được. Điều này giúp ngăn ngừa các tình huống quá áp suất hoặc thiếu áp suất, có thể dẫn đến hư hỏng thiết bị, lỗi hệ thống trong sử dụng.

Bằng cách liên tục theo dõi áp suất, rơle hoạt động như một biện pháp bảo vệ quan trọng trước các tình huống nguy hiểm tiềm ẩn. Chúng có thể kích hoạt báo động, ngắt thiết bị hoặc kích hoạt các biện pháp an toàn khi áp suất vượt quá hoặc giảm xuống dưới ngưỡng định trước. Điều này bảo vệ thiết bị, ngăn ngừa các sự cố nghiêm trọng và đảm bảo an toàn cho hệ thống.

Rơ le áp suất góp phần tăng hiệu quả sử dụng năng lượng bằng cách tối ưu hóa hoạt động của hệ thống. Nó có thể được điều khiển máy bơm, máy nén hoặc van dựa trên điều kiện áp suất, đảm bảo hệ thống hoạt động trong dải áp suất mong muốn giúp làm giảm lãng phí năng lượng và cải thiện hiệu quả hệ thống tổng thể, dẫn đến tiết kiệm chi phí và giảm tác động từ môi trường.

Sử dụng rơ le áp suất cho phép kiểm soát chính xác các quy trình phụ thuộc vào áp suất. Bằng cách duy trì mức áp suất tối ưu, các rơ le này giúp nâng cao hiệu quả quy trình, chất lượng sản phẩm và hiệu suất hệ thống. Chúng cho phép kiểm soát quy trình chặt chẽ hơn, giảm thiểu các biến thể và đảm bảo đầu ra nhất quán.

Rơ le áp suất thường được thiết kế để dễ dàng tích hợp vào các hệ thống khác nhau và có thể được tích hợp liền mạch vào các hệ thống điều khiển tự động. Chúng có thể giao tiếp với bộ điều khiển logic khả trình (PLC) hoặc các thiết bị tự động hóa khác, cho phép thực hiện các chiến lược điều khiển tinh vi và tích hợp hệ thống.

rơ le áp lực
rơ le áp lực

Nhược điểm của việc sử dụng Rơle áp suất

Đây là thiết bị chuyên dụng được thiết kế dành riêng cho việc theo dõi và kiểm soát áp suất. Mặc dù chúng vượt trội về chức năng dự định, nhưng chúng không phù hợp để theo dõi hoặc kiểm soát các thông số khác như nhiệt độ, tốc độ dòng chảy. Các cảm biến hoặc thiết bị bổ sung có thể được yêu cầu để theo dõi các thông số này, làm tăng độ phức tạp và chi phí của hệ thống.

Nó thường khá nhạy cảm với các điều kiện môi trường như nhiệt độ, độ ẩm hoặc độ rung. Các biến thể cực đoan hoặc môi trường khắc nghiệt có thể ảnh hưởng đến độ chính xác và độ tin cậy của chúng. Phải xem xét cẩn thận và thực hiện các biện pháp bảo vệ thích hợp để đảm bảo hoạt động đáng tin cậy.

Giống như bất kỳ thiết bị điện nào thì rơ le áp suất cần được bảo trì và hiệu chuẩn định kỳ để đảm bảo độ chính xác và hiệu suất của chúng. Điều này liên quan đến việc kiểm tra, làm sạch và hiệu chuẩn lại thường xuyên. Việc không tiến hành bảo trì đúng cách có thể dẫn đến việc đọc áp suất không chính xác, ảnh hưởng đến hoạt động hệ thống.

Rơ le áp suất có thể khác nhau về chi phí tùy thuộc vào các yếu tố như phạm vi áp suất, độ chính xác và tính năng. Rơle chuyên dụng và chất lượng cao hơn tương đối đắt tiền, đặc biệt khi so sánh với các công tắc hoặc đồng hồ đo áp suất. Chi phí đầu tư ban đầu phải được cân nhắc với lợi ích và nhu cầu cụ thể của ứng dụng.

cấu tạo của rơ le áp suất
cấu tạo của rơ le áp suất

Ứng dụng của rơ le áp suất

Rơle áp suất được sử dụng rộng rãi trong các quy trình công nghiệp, nơi điều khiển áp suất chính xác là rất quan trọng. Chúng được sử dụng trong các nhà máy sản xuất, cơ sở chế biến hóa chất, nhà máy lọc dầu và hệ thống phát điện.

Nó được ứng dụng trong các hệ thống sưởi ấm, thông gió và điều hòa không khí (HVAC), nó đảm bảo luồng không khí thích hợp, kiểm soát nhiệt độ và an toàn trong các ứng dụng HVAC.

Rơ le được sử dụng rộng rãi trong các hệ thống thủy lực, dựa vào áp suất chất lỏng được kiểm soát để tạo và truyền tải điện năng. Chúng giám sát và điều chỉnh áp suất trong các mạch thủy lực, giúp duy trì hiệu suất tối ưu và ngăn ngừa hư hỏng máy bơm, van và các bộ phận khác.

Nó được sử dụng trong các hệ thống khí nén sử dụng khí nén hoặc gas để truyền năng lượng và điều khiển các thiết bị. Chúng theo dõi và kiểm soát mức áp suất trong các mạch khí nén, đảm bảo van, xi lanh và các bộ phận khí nén khác hoạt động bình thường.

Rơ le áp lực đóng một vai trò quan trọng trong các hệ thống ô tô. Chúng được sử dụng trong các hệ thống quản lý động cơ để theo dõi áp suất nhiên liệu, áp suất tăng áp của bộ tăng áp và áp suất dầu. Ngoài ra, chúng được sử dụng trong các hệ thống điều khiển khí nén cho các chức năng khác nhau như hệ thống phanh, hệ thống treo và hệ thống túi khí.

Rơ le áp lực cũng được sử dụng trong các phòng thí nghiệm nghiên cứu, cơ sở thử nghiệm và quy trình kiểm soát chất lượng. Chúng được sử dụng để theo dõi áp suất trong các thiết lập thử nghiệm, buồng thử nghiệm và dây chuyền sản xuất.

rơ le áp suất mini
rơ le áp suất mini

Hướng dẫn lắp đặt rơ le áp lực

Các rơ le áp suất cần được lắp đặt theo quy trình để đảm bảo tính hiệu quả của nó, chúng ta có thể lắp đặt rơ le theo các bước sau đây:

Bước 1 : Xem lại hướng dẫn của nhà sản xuất

Trước khi bắt đầu quá trình lắp đặt, hãy xem xét kỹ hướng dẫn và hướng dẫn của nhà sản xuất được cung cấp. Các hướng dẫn này sẽ cung cấp thông tin cụ thể về các yêu cầu lắp đặt rơ le, sơ đồ nối dây và bất kỳ cân nhắc đặc biệt nào.

Bước 2 : Chọn vị trí lắp thích hợp

Chọn vị trí thích hợp để lắp rơle áp suất. Xem xét các yếu tố như điều kiện môi trường và khoảng cách gần với hệ thống hoặc thiết bị được giám sát. Đảm bảo rằng vị trí lắp đặt cung cấp đủ không gian và hỗ trợ cho rơ le.

Bước 3 : Chuẩn bị bề mặt lắp ráp

Làm sạch bề mặt lắp đặt kỹ lưỡng để loại bỏ mọi bụi bẩn, mảnh vụn hoặc hơi ẩm có thể cản trở việc lắp đặt hoặc vận hành.

Bước 4 : Kết nối điện

Kết nối hệ thống dây điện theo hướng dẫn của nhà sản xuất. Kết nối các dây thích hợp từ rơ le với nguồn điện, mặt đất và hệ thống được giám sát. Chú ý đến kích thước dây, cách điện và đầu cuối phù hợp để đảm bảo kết nối điện đáng tin cậy.

Bước 5: Hiệu chuẩn và cấu hình

Nó yêu cầu hiệu chuẩn hoặc cấu hình trước khi vận hành. Làm theo hướng dẫn của nhà sản xuất để hiệu chỉnh rơle về dải áp suất mong muốn hoặc đặt các thông số thích hợp để điều khiển hệ thống.

Bước 6 : Kiểm tra và vận hành

Sau khi lắp đặt, hãy tiến hành kiểm tra và xác minh kỹ lưỡng để đảm bảo rơle áp lực hoạt động bình thường. Kiểm tra các kết nối điện phù hợp, cảm biến áp suất và phản hồi của rơle theo yêu cầu của hệ thống.

Bước 7 : Các biện pháp an toàn

Luôn tuân thủ các biện pháp phòng ngừa an toàn trong quá trình cài đặt. Thực hiện theo các hướng dẫn an toàn có liên quan, sử dụng thiết bị bảo vệ cá nhân phù hợp và ngắt điện hệ thống trước khi thực hiện kết nối hoặc điều chỉnh điện.

Bước 8 : Bảo trì và Kiểm tra Định kỳ

Sau khi rơle được lắp đặt, hãy thiết lập lịch bảo trì định kỳ để đảm bảo hoạt động liên tục và độ tin cậy của nó.

hướng dẫn lắp đặt rơ le áp suất
hướng dẫn lắp đặt rơ le áp suất

Hướng dẫn lựa chọn và mua rơ le áp suất chất lượng, giá rẻ

Việc chọn rơ le áp suất phù hợp cho ứng dụng cụ thể của bạn yêu cầu xem xét cẩn thận các yếu tố khác nhau. Dưới đây là hướng dẫn giúp bạn trong quá trình lựa chọn:

Xác định phạm vi áp suất trong đó hệ thống của bạn hoạt động.

Đánh giá mức độ chính xác cần thiết để theo dõi và kiểm soát áp suất trong ứng dụng của bạn.

Tính đến các điều kiện môi trường mà rơle áp suất sẽ hoạt động.

Xem xét các yêu cầu về điện và khả năng tương thích của rơle áp suất với hệ thống của bạn.

Xem xét các khả năng tích hợp và tùy chọn giao diện của rơle áp suất.

Đánh giá các tính năng về độ tin cậy và an toàn của rơle áp suất.

Xem kỹ thông số kỹ thuật của nhà sản xuất và tài liệu kỹ thuật của rơle áp suất mà bạn đang xem xét.

Nếu cần, hãy tham khảo ý kiến ​​của các chuyên gia trong ngành, nhà cung cấp hoặc kỹ sư chuyên về đo lường và kiểm soát áp suất.

Xem xét chi phí của rơle áp suất, bao gồm cả khoản đầu tư ban đầu và bất kỳ yêu cầu hiệu chuẩn hoặc bảo trì.

rơ le áp lực mỹ
rơ le áp lực mỹ

Hiện nay Công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva đang là nhà nhập khẩu trực tiếp các thiết bị rơ le áp suất, rơ le áp lực, công tắc áp lực từ Hàn Quốc, Đài Loan, Trung Quốc, Ấn Độ, Mỹ, chúng tôi cam kết cung cấp cho quý khách hàng các sản phẩm chính hãng, chất lượng, giá thành rẻ, bảo hành 12 tháng, CO, CQ đầy đủ.

1 đánh giá cho Rơ le áp suất

  1. Avatar of Le Dang

    Le Dang

    Bài viết này giới thiệu cho anh em về rơ le áp suất, các loại rơ le áp suất, anh em cần bổ sung thông tin gì có thể liên hệ trực tiếp với mình nhé
