Van cổng là gì? Cấu tạo của van cổng

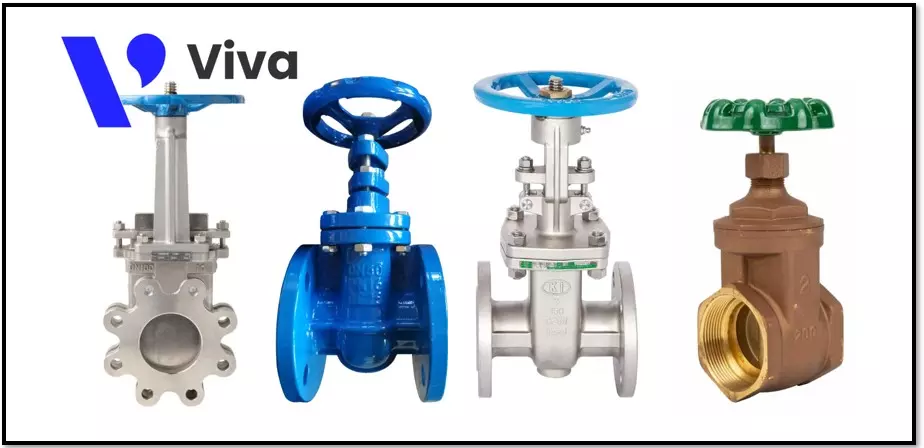

Van cổng là gì?

Van cổng hay còn gọi là van cửa, van chặn có tên tiếng anh là gate valve là một dòng van dùng để đóng mở dòng lưu chất. Van có cấu tạo lá van dạng cổng di chuyển lên xuống vuông góc với dòng lưu chất để đóng mở van.

Van cổng được xem là một trong những dòng van công nghiệp hai chiều, thế nhưng đối với van này. Có cách thức vận hành khá đơn giản. Hơn thế nữa, đây còn là sản phẩm đem lại cho người dùng rất nhiều phương án lự chọn khác nhau. Từ kích thước cho tới chủng loại, bạn có thể lựa chọn bất kỳ sản phẩm nào mà dự án đang yêu cầu.

Vai trò chính của sản phẩm này là kiểm soát luồng chất lỏng và đảm bảo hoạt động ổn định của các hệ thống. Chúng thường được sử dụng trong các ngành công nghiệp như công nghiệp hóa chất, dầu khí, năng lượng, nước và xử lý chất thải. Ngoài ra, chúng cũng được sử dụng trong các ứng dụng dân dụng như hệ thống cấp nước, hệ thống thoát nước và hệ thống cung cấp khí.

Ưu điểm của loại van này bao gồm khả năng chịu áp lực cao, đóng mở nhanh chóng và tuổi thọ lâu dài. Với khả năng điều khiển chất lỏng một cách hiệu quả và linh hoạt, sản phẩm này đóng vai trò quan trọng trong việc đảm bảo sự an toàn và hiệu suất của các hệ thống.

Van cổng là gì
Van cổng là gì

Cấu tạo của van cổng

Để cấu thành nên một sản phẩm van cổng hoàn chỉnh, cần tới nhiều chi tiết lớn nhỏ khác nhau. Để giúp khách hàng vẫn có thể hiểu được cấu tạo của dòng van này. Không tốn quá nhiều thời gian, sau đây mình chỉ đề cập đến những bộ phận chính và quan trọng. Những chi tiết nhỏ mình không đề cập vào trong này. Về thành phần cấu tạo chính, thì loại van này được cấu thành từ 5 bộ chính sau đây.

Bộ phận thân van cổng

Bộ phần thân, luôn đóng một vai trò rất quan trọng trên tổng thể sản phẩm.

Việc sản phẩm có bền và hoạt động có ổn định hay không, phụ thuộc phần nhiều vào bộ phận thân. Cho nên hình thức đúc nguyên khối từ vật liệu, được các hãng sản xuất áp dụng cho mọi dòng van cổng khác nhau.

Tùy vào chất lượng và xuất xứ của van, mà bộ phận thân được cấu thành với những chiều dày khác nhau. Có một điều chắc chắn đó là, sử dụng cho áp càng cao thì thân càng dày.

Bộ phận thân van cổng
Bộ phận thân van cổng

Bộ phận cánh van cổng

Bộ phận cánh van tham gia trực tiếp trong quá trình vận hành đóng mở van. Về phần vật liệu, thì cánh được chế tạo từ ba dòng vật liệu chính như sau: inox, cao su, gang. Tuỳ vào từng sản phẩm, mà bộ phận này được chế tạo từ những dòng vật liệu khác nhau.

Bộ phận cánh van cổng
Bộ phận cánh van cổng

Bộ phận trục van

Đối với bộ phận trục, đơn giản chỉ là một thanh kim loại. Một đầu được gắn trực tiếp vào bộ phận đĩa, còn một đầu được gắn vào phần tay quay.

Nhiệm vụ chính của bộ phận đĩa van đó là, truyền toàn bộ Momen xoắn từ tay quay xuống tới đĩa van.

Trục van cổng
Trục van cổng

Bộ phận nắp van cổng

Bộ phận nắp van được đặt trên bộ phận thân, hai bộ phận này được kết nối với nhau bằng bu lông. Ở giữa sử dụng thêm gioăng làm kín được làm từ vật liệu cao su. Nhiệm vụ chính là làm tăng độ kín cho van. Tránh tình trạng bị rò rỉ lưu chất ra môi trường bên ngoài.

Bộ phận nắp van cổng
Bộ phận nắp van cổng

Bộ phận tay quay

Tay quay là bộ phận chính cuối cùng để cấu thành nên van cổng. Về hình dáng thiết kế của của tay quay cũng không có giá quá đặc biệt, đơn giản chỉ là một hình tròn. Khi bạn quay tay quay ngược chiều kim đồng hồ, lúc đó van sẽ chuyển dần từ trạng thái đóng qua trạng thái mở. Việc đóng mở van ta chỉ cần làm ngược lại là xong.

Bộ phận tay quay
Bộ phận tay quay

Các yếu tố khác cần quan tâm của van cổng

Vật liệu: Vật liệu chế tạo van cổng được lựa chọn dựa trên yêu cầu của ứng dụng cụ thể. Các vật liệu phổ biến bao gồm thép carbon, thép không gỉ (như thép không gỉ 304 và thép không gỉ 316), gang, gang dẻo và nhựa. Mỗi vật liệu có tính chất khác nhau, ví dụ như khả năng chịu áp lực, chống ăn mòn, khả năng chịu nhiệt và độ bền, nên việc chọn vật liệu phù hợp là quan trọng để đảm bảo hiệu suất và tuổi thọ của van cổng.

Kích thước: Các van này có thể có kích thước và đường kính khác nhau để phù hợp với yêu cầu của hệ thống. Kích thước của chúng được xác định dựa trên lưu lượng chất lỏng, áp suất và đường ống kết nối. Các kích thước thông dụng được quy định theo tiêu chuẩn công nghiệp, như kích thước DN, inch hoặc phi.

Cơ chế hoạt động: Van cổng có thể được vận hành theo nhiều cơ chế khác nhau tùy thuộc vào yêu cầu và ứng dụng. Các cơ chế hoạt động phổ biến bao gồm:

Vận hành thủ công: Van cổng được điều khiển bằng tay thông qua tay quay.

Vận hành bằng động cơ điện: Chúng được điều khiển bằng một động cơ điện, thông qua các tín hiệu điện.

Vận hành bằng khí nén: Van cổng được điều khiển bằng khí nén, thông qua hệ thống khí nén và các van điều khiển khí.

Các yếu tố này đóng vai trò quan trọng trong thiết kế và lựa chọn van cổng phù hợp cho mỗi ứng dụng cụ thể.

Hình ảnh van cổng gang ty chìm
Hình ảnh van cổng gang ty chìm

Khái quát về ưu điểm và ứng dụng của van cổng

Ưu điểm của van cổng

Khả năng chịu áp lực cao: Van cổng được thiết kế để chịu áp lực cao, vì vậy nó có thể được sử dụng trong các hệ thống có áp suất lớn mà không gặp vấn đề về độ bền.

Đóng mở nhanh chóng: Van cổng thường có khả năng đóng mở nhanh chóng, giúp kiểm soát chất lỏng trong hệ thống một cách hiệu quả và linh hoạt. Thời gian đóng mở nhanh giúp giảm thiểu thời gian dừng máy và tăng hiệu suất hoạt động.

Tuổi thọ lâu dài: Với việc sử dụng các vật liệu chất lượng cao và quy trình sản xuất chính xác, van cổng có thể có tuổi thọ lâu dài. Điều này giúp giảm chi phí bảo trì và thay thế, đồng thời tăng tính ổn định và đáng tin cậy của hệ thống.

Ứng dụng của van cổng

Hệ thống cấp nước và xử lý chất lỏng trong ngành công nghiệp: Chúng được sử dụng rộng rãi trong các hệ thống cấp nước và xử lý chất lỏng trong ngành công nghiệp, bao gồm nhà máy nước, nhà máy hóa chất, nhà máy điện, nhà máy sản xuất và các quy trình công nghiệp khác.

Hệ thống thoát nước: Được sử dụng trong các hệ thống thoát nước để điều khiển luồng chất lỏng trong đường ống.

Hệ thống cung cấp khí: Trong các hệ thống cung cấp khí như trong ngành công nghiệp dầu khí, van được sử dụng để điều chỉnh luồng khí và kiểm soát áp suất.

Các ứng dụng khác: Chúng cũng được sử dụng trong nhiều lĩnh vực khác như hệ thống cấp nhiên liệu, hệ thống điều hòa không khí, hệ thống xử lý nước thải, hệ thống cung cấp hơi nước và nhiều ứng dụng khác trong các ngành công nghiệp và dân dụng.

Với những ưu điểm và ứng dụng đa dạng, van cổng đóng vai trò quan trọng trong việc kiểm soát luồng chất lỏng và đảm bảo hoạt động ổn định của các hệ thống công nghiệp và dân dụng.

Ưu điểm van cổng
Ưu điểm van cổng
