Y lọc gang

Cập nhật lần cuối ngày 28/12/2022 lúc 08:20 sáng

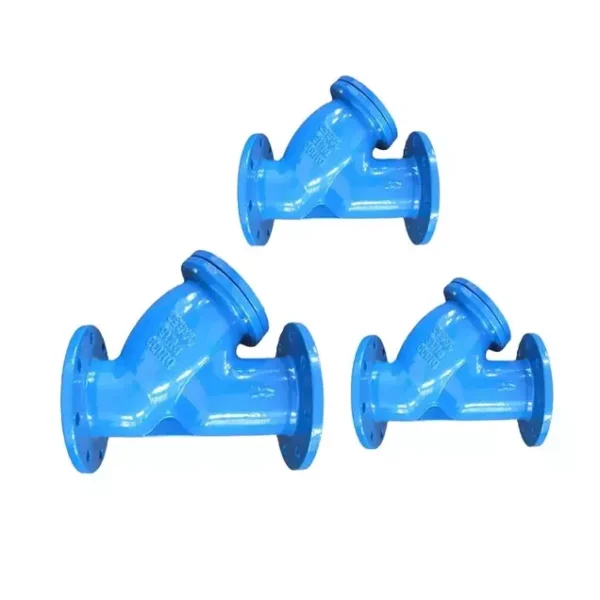

Y lọc gang là gì?

Y lọc gang là một loại van công nghiệp được lắp đặt vào hệ thống đường ống với mục đích loại bỏ các tạp chất, cặn bẩn, rác thải khỏi lưu chất, cac lưu chất đấy có thể là khí, nước ,hơi… Giúp cho dòng lưu chất khi chảy qua van sẽ trở nên sạch hơn, dòng lưu chất sạch sẽ giúp các thiết bị và van ở phía sau hoạt động tốt hơn.

Là loại y lọc có phần thân được chế tạo từ vật liệu gang, nó được thiết kế có nhiều kích cỡ to nhỏ khác nhau, kích thước nhỏ nhất là DN15, kích thước to nhất là DN400.

Thông số kỹ thuật của Y lọc gang

• Kích cỡ:DN15, DN20, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN250, DN400,…
• Thân van và nắp van: Vật liệu gang.
• Lưới lọc: Inox.
• Áp lực làm việc: 10bar, 16bar, 20bar.
• Kết nối: Nối bích, nối ren.
• Xuất xứ Hàn Quốc, Malaysia, Đài Loan, Trung Quốc…
• Bảo hành 18 tháng.

Cấu tạo của Y lọc gang

Y lọc gang đúng như cái tên của nó, nó được chế tạo từ vật liệu gang và cấu tạo của nó cũng tương tự một y lọc bình thường,cấu tạo sẽ gồm có 3 bộ phận:

Phần thân van: Phần thân van được chế tạo từ vật liệu gang và được sơn phủ bên ngoài một lớp sơn chống gỉ màu xanh, phần thân van có hình dạng hình chữ Y.

Phần lưới lọc: Phần lưới lọc này thì được làm bằng vật liệu inox, có khả năng chống gỉ, phần lưới này được cấu tạo để có chức năng lọc sạch lưu chất.

Phần nắp van: Phần nắp van nằm dưới đáy của lưới van, nó cũng được chế tạo bằng vật liệu gang, và nó được kết nối với phần thân van thông qua các đai ốc.

Các kiểu kết nối của Y lọc gang

Y lọc gang nối bích

Y lọc gang nối bích khi lắp đặt với hệ thống có khả năng chịu được áp lực cao, nó có thể chịu được các áp lực từ PN10 cho đến PN40, do đó trong các hệ thống áp lực cao người ta thường lựa chọn phương pháp nối bích hơn là nối ren, trong các hệ thống áp lực cao kiểu kết nối bích sẽ ổn định hơn kiểu kết nối ren. Một số tiêu chuẩn kết nối mặt bích như JIS, BS, ANSI, DIN. Đó là các bộ tiêu chuẩn giúp chuẩn hóa mặt bích, giúp việc kết nối dễ dàng hơn.

Y lọc gang nối ren

Nó có khả năng chịu áp lực kém hơn y lọc nối bích, khi lắp đặt trong các hệ thống áp lực cao dễ gây ra các hiện tượng rò rỉ đường ống, kiểu kết nối ren chỉ nên lắp đặt ở những hệ thống có áp suất từ PN16 trở xuống. Đó cũng là lý do vì sao y lọc nối ren chỉ có những kích thước nhỏ, chúng có dải kích thước từ DN10 – DN50. Tuy nhiên kiểu nối ren lại có ưu điểm là có thể dễ dàng tháo lắp để bảo dưỡng.

Ưu điểm của Y lọc gang

So với các loại Y lọc inox hay Y lọc thép thì Y lọc gang có giá thành rẻ hơn.

Nó có giá thành rẻ và vẫn mang lại những ưu điểm như độ bền cao, tuổi thọ lâu dài, nó cũng có thể chịu được áp suất cao, tối đa là 20bar.

Nhờ có lớp sơn epoxy chống gỉ, nó cũng có khả năng chống gỉ khá tốt.

Nó là dòng Y phổ biến, có thể dễ dàng tìm kiếm, mua được kích thước phù hợp với bất kỳ hệ thống đường ống nào.

Vật liệu gang có khả năng chịu lực tốt và có thể chống tiếng ồn khi lưu chất gây ra.
