Cập nhật lần cuối vào ngày 22/12/2023 lúc 09:59 sáng
Van một chiều chữ ngã hay còn được gọi là van một chiều hơi, là một dòng van tự động đóng mở bằng cách dựa vào tác động của dòng chảy để ngăn chặn dòng chảy ngược.
Dòng van một chiều này có cấu tạo tương tự như một van cầu, nó chỉ khác van cầu ở chỗ là đĩa van của van cầu cần phải điều khiển còn đĩa van của dòng van này có thể tự do di chuyển lên xuống.
Chức năng chính của van chính là chỉ cho môi chất chảy theo một chiều và ngăn chặn dòng chảy ngược lại.
Thông thường dòng van này hoạt động tự động, nó sẽ nhờ sự tác động của áp suất chất lỏng để nâng đĩa van lên, khi dòng chảy chảy theo hướng ngược lại thì áp suất chất lỏng cùng với lực của lò xo sẽ tác động lên đĩa van làm đĩa van đậy lại, do đó có thể chặn dòng chảy.
Thiết kế cấu tạo thân van giống như van cầu, vì thế dòng van này cũng bị một nhược điểm giống như van cầu đó là khi dòng chảy chảy qua van sẽ bị giảm áp suất và làm hạn chế dòng chảy.

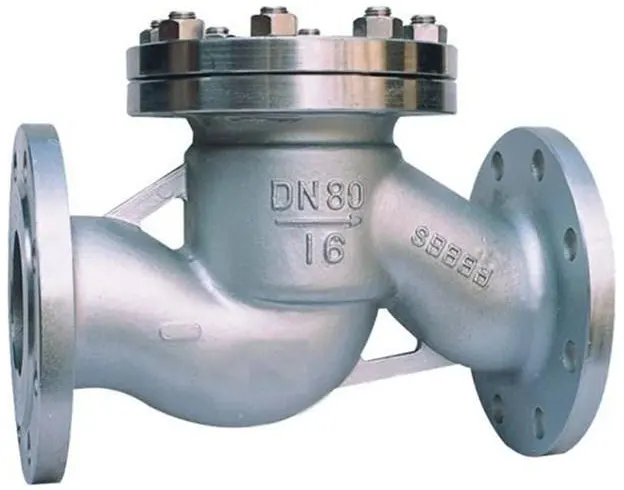

Van một chiều chữ ngã được phân thành các loại như: Van 1 chiều chữ ngã gang, van 1 chiều chữ ngã inox, van 1 chiều chữ ngã lắp ren, van 1 chiều chữ ngã lắp bích…
Vật liệu chế tạo van: Inox, gang, thép…
Kích thước van: DN15 – DN300
Kiểu kết nối: Mặt bích, nối ren
Tiêu chuẩn mặt bích: JIS, BS, DIN, ANSI.
Phạm vi áp suất: PN10, PN16, PN25, PN40
Phạm vi nhiệt độ: 0 độ C – 200 độ C
Môi trường làm việc: Hơi nước, hơi nóng, khí nén, nước, nước nóng…
Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc.
Bảo hành: 12 tháng

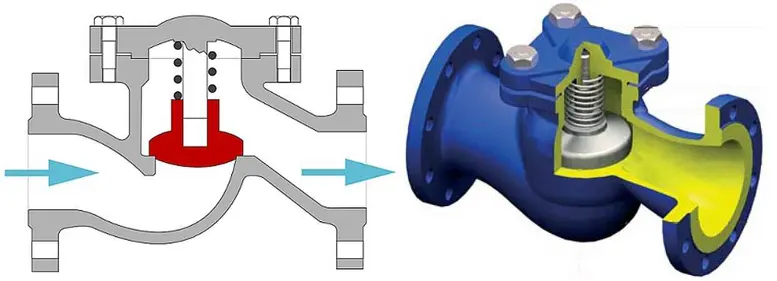

Van một chiều chữ ngã có thiết kế ghế van như một van cầu, dòng van này có cấu tạo như sau:
Thân van: Thân van được thiết kế có dạng 2 khoang và một ghế van ở giữa như một van cầu, phần thân van này về hình dạng cũng giống như một van cầu thực thụ, nó được thiết kế có dạng hình chữ ngã, phần thân van có thể được cấu tạo từ các dòng vật liệu khác nhau: inox, gang, thép…
Đĩa van: Đĩa van của van một chiều chữ ngã được sử dụng với chức năng chính là đóng mở van. Đĩa van của dòng van này có thể di chuyển lên xuống tự do, cấu tạo đĩa van của dòng van này giống như van cầu. Tùy theo điều kiện sử dụng, đĩa có thể có cấu tạo bằng kim loại, hoặc có thể có dạng đệm cao su.
Lò xo: Lò xo sẽ được kết nối với đĩa van, giúp cho đĩa van có thể hoạt động tự động, có thể tự do đóng mở nhờ lực của lò xo này.
Nắp van: Nắp van được lắp đặt với thân van thông qua các bu lông, phần nắp van có chức năng chính đó là bộ phận được tháo lắp để bảo trì bên trong thân van.
Dòng chảy chảy trong van chỉ có thể chảy theo một hướng nhất định, khi chảy theo hướng ngược lại dòng chảy sẽ bị chặn lại bởi đĩa van. Khi môi chất chảy theo hướng cổng vào của van thì đĩa van sẽ chịu tác dụng lực của dòng chảy, đĩa van sẽ bị đẩy lên để dòng chảy có thể chảy qua, khi môi chất chảy theo hướng ngược lại, do trọng lực của đĩa van, lực của lò xo và tác dụng của áp suất ngược của dòng chảy, đĩa van bị ép trở về vị trí ghế van, ghế van được đóng chặt, nó được đóng lại để ngăn chăn dòng chảy ngược.
Van có thể được lắp ở trong đường ống với mọi vị trí lắp đặt.
Ghế van, đĩa van, lò xo của dòng van này có thể dễ dàng thay thế được.
Van gây ra tình trạng tổn thất áp suất cho dòng chảy.
Cần lưu ý là van một chiều chữ ngã có thể gây ra tình trạng búa nước, nó có thể gây ảnh hưởng đến van, đến đường ống hoặc các thiết bị khác ở trong đường ống.
Van được ưu tiên lắp đặt trên các hệ thống đường ống có kích thước nhỏ hơn.
Van phải được vệ sinh, làm sạch trước khi lắp đặt, loại bỏ các tạp chất, các bụi bẩn bị lẫn vào trong van.
Đối với các dòng van 1 chiều, cần lưu ý một điều đó là cần kiểm tra kỹ các kí hiệu trên thân van.
Dòng van này nên được ứng dụng lắp đặt trên hệ thống đường ống nằm ngang hoặc có thể lắp đặt trên hệ thống đường ống thẳng đứng, dòng lưu chất có hướng chảy từ dưới chảy lên.
Khi lắp đặt van, cần đặc biệt chú ý đến hướng dòng chảy, hướng của dòng chảy phải đồng hướng với hướng của mũi tên bên trên thân van, nếu không van sẽ không hoạt động và không có tác dụng sử dụng.
