Đối với các hệ thống tự động hóa, van bướm điều khiển khi nén là một thành phần không thể thiếu. Nó giúp kiểm soát luồng khí nén, giảm áp suất và đảm bảo hoạt động ổn định của hệ thống. Tuy nhiên, để lựa chọn được sản phẩm phù hợp với nhu cầu sử dụng, người dùng cần phải hiểu rõ về các loại van bướm điều khiển khi nén và các tính năng quan trọng của chúng.
Van bướm điều khiển khí nén trước hết nó là một loại sản phẩm của dòng van điều khiển khí nén, loại này khác biệt so với dòng sản phẩm khác là thay vì được vận hành bằng tay như van bướm tay quay, van bướm tay gạt, thì loại van này được điều khiển bằng khí nén.
1 Viva đơn vị cung cấp van bướm điều khiển khí nén chính hãng, giá rẻ
Với mong muốn cung cấp cho khách hàng những sản phẩm chất lượng cao và thông tin chi tiết về sản phẩm van bướm điều khiển khí nén chúng tôi cung cấp cho khách hàng các sản phẩm van bướm điều khiển khi nén chất lượng tốt, đáp ứng nhu cầu sử dụng của khách hàng. Trang web của chúng tôi cũng cung cấp thông tin về các loại van bướm điều khiển khi nén, các tính năng cần thiết cần lưu ý khi lựa chọn và sử dụng van bướm. Nếu bạn đang tìm kiếm một sản phẩm van bướm điều khiển khi nén chất lượng và đáp ứng nhu cầu sử dụng của bạn, hãy liên hệ với chúng tôi để biết thêm chi tiết.
Công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva cung cấp các sản phẩm van bướm điều khiển khí nén. Khi khách hàng mua hàng tại công ty chúng tôi, được hưởng các quyền lợi đó là:
– Cam kết hàng chính hãng: Công ty chúng tôi luôn đảm bảo các sản phẩm, hàng cung cấp đến khách hàng là sản phẩm chính hãng. Các sản phẩm nhập khẩu chính hãng, có đầy đủ giấy tờ và chứng từ, cam kết hàng chính hãng 100%.
– Cam kết về chất lượng: Các sản phẩm van bướm điều khiển khí nén cam kết hàng chính hãng vì vậy đảm bảo về chất lượng của sản phẩm. Sản phẩm chất lượng cao, tuổi thọ cao và thẩm mỹ, hình thức đẹp.
– Chế độ bảo hành: Bảo hành 12 tháng, nhận đổi trả đối với những trường hợp sản phẩm bị lỗi do nhà sản xuất. Hỗ trợ bảo trì, sửa chữa, tư vấn lắp đặt sản phẩm.
– Sản phẩm nhập tận kho, giá thành luôn rẻ hơn các đơn vị cung cấp trên thị trường.
– Với kho hàng lớn, luôn sẵn hàng số lượng lớn trong kho các dòng sản phẩm van bướm điều khiển khí nén. Đảm bảo đáp ứng đầy đủ nhu cầu và số lượng.
2 Van bướm điều khiển khí nén là gì?
Van bướm điều khiển khí nén là một loại van bướm sử dụng áp suất của khí nén, để đóng mở, điều khiển dòng lưu chất chảy qua, thông qua một bộ truyền động bằng khí nén cung cấp momen xoắn cho van hoạt động. Đĩa van này sẽ được điều chỉnh các góc độ để đóng ngắt hoặc điều tiết lưu lượng của dòng lưu chất trong hệ thống. Chính vì vậy, van bướm điều khiển khí nén có thể được phân thành hai loại đó là ON/OFF và tuyến tính.
Sự khác biệt của hai loại này chính là ở việc điều khiển hoạt động của nó. Sản phẩm van bướm điều khiển khí nén ON/OFF chỉ có chức năng chính là điều khiển đóng ngắt dòng chảy. Sản phẩm van bướm điều khiển khí nén tuyến tính thì lại có chức năng đa dạng hơn, ngoài việc điều khiển đóng ngắt, sản phẩm này còn có thể điều khiển tốc độ dòng chảy.
2.1 Các tên gọi khác
Van bướm điều khiển khí nén còn được gọi với các tên thông dụng khác như:
- Van bướm điều khiển bằng khí nén
- Van bướm khí nén
- Van bướm truyền động khí nén
- Pneumatic butterfly valve
- Van cánh bướm điều khiển khí nén
- Van điều khiển khí nén dạng bướm
- Van khí nén dạng cánh bướm
2.2 Thông số kỹ thuật
Thông số thân van bướm
- Kích thước van: DN40 – DN1200…
- Vật liệu thân van: Gang, thép, inox, nhựa…
- Trục van, đĩa van: Inox 304, inox 316.
- Gioăng làm kín: Cao su EPDM, Teflon.
- Kiểu kết nối: Lắp bích, wafer.
- Nhiệt độ làm việc: ~ 390 độ C.
- Áp lực làm việc: PN10, PN16, PN25, PN40.
Thông số bộ truyền động khí nén
- Bộ truyền động: Điều khiển khí nén.
- Hoạt động: Tác động đơn, tác động kép.
- Áp suất khí nén: 2bar – 8bar.
- Vật liệu: Hợp kim nhôm.
- Cấp độ bảo vệ: IP67.

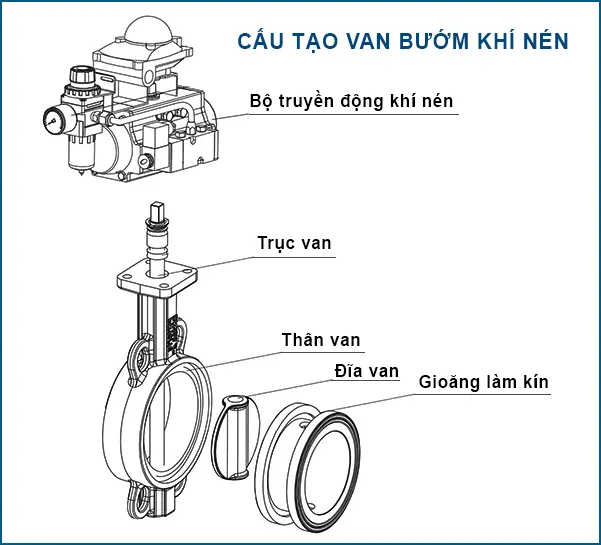

3 Cấu tạo của van bướm điều khiển khí nén
Van bướm điều khiển khí nén sẽ được cấu tạo từ nhiều chi tiết, nhiều thành phần với nhau. Tuy nhiên, ta có thể thấy rằng sản phẩm này được cấu thành từ hai thành phần chính đó chính là: Bộ chuyền động bằng khí nén còn được gọi với cái tên là bộ điều khiển khí nén và bộ phận thân van bướm. Hãy cùng tìm hiểu cấu tạo cụ thể của van bướm điều khiển sau đây:
Van bướm + bộ truyền động khí nén quay = Van bướm điều khiển khí nén
3.1 Bộ chuyền động bằng khí nén quay (bộ điều khiển khí nén)
| No. | Description | QTY | Meterial | Protection | Optional Meterial |
| 1 | Indicator screw | 1 | Plastic | ||
| 2 | Indicator | 1 | Plastic | ||
| 3 | Spring clip | 1 | Stainless Steel | ||
| 4 | Thrust washer | 1 | Stainless Steel | ||
| 5 | Outside washer | 1 | Engineering Plastics | ||
| 6 | Body | 1 | Extruded alluminum ally | Hard anodized etc | |
| 7 | Bearing(pinoion top) | 1 | Engineering Plastics | ||
| 8 | Inside washer | 1 | Engineering Plastics | ||
| 9 | O-ring(pinoion top) | 1 | NBR | Viton/Silicone | |
| 10 | Cam | 1 | Alloy steel | ||
| 11 | Pinion | 1 | Alloy steel | Nickel plated | Stainless Steel |
| 12 | O-ring(pinoion bottom) | 1 | Engineering Plastics | ||
| 13 | Bearing(pinoion bottom) | 1 | NBR | Viton/Silicone | |
| 14 | Plug | 2 | NBY | Viton/Silicone | |
| 15 | O-ring(Adjust screw) | 2 | NBY | Viton/Silicone | |
| 16 | Adjusting screw washer | 2 | Stainless Steel | ||
| 17 | Nut(Adjust screw) | 2 | Stainless Steel | ||
| 18 | Adjust screw | 2 | Stainless Steel | ||
| 19 | Piston | 2 | Cast alluminum/casting | Anodized/Zinc galvanized | Stainless Steel |
| 20 | Guide(Piston) | 2 | Engineering Plastics | ||
| 21 | Bearing(Piston) | 2 | Engineering Plastics | ||
| 22 | O-ring(Piston) | 2 | NBY | Viton/Silicone | |
| 23 | Spring | 0-12 | Sping steel | Dip coating | |
| 24 | O-ring(End cap) | 2 | NBY | Viton/Silicone | |
| 25 | End cap | 2 | Cast alluminum | Powder polyster painted etc | |
| 26 | Cap screw | 8 | Stainless Steel | ||
| 27 | Stop screw | 2 | Stainless Steel | ||
| 28 | Nut(Stop screw) | 2 | Stainless Steel |
Bộ chuyền động bằng khí nén quay (pneumatic actuator) còn được gọi với cái tên quen thuộc là bộ điều khiển khí nén hoặc xy lanh khí nén. Bộ truyền động bằng khí nén chính là bộ phận được sử dụng để điều khiển van bướm. Bộ điều khiển khí nén cũng có hai loại đó là loại tác động đơn và loại tác động kép. Cấu tạo của hai sản phẩm bộ điều khiển khí nén này sẽ có sự khác biệt, vậy sự khác biệt của hai loại này như nào.
Sự phân biệt giữa hai loại bộ truyền động khí nén tác động đơn là dựa vào hoạt động của nó.
Tác động đơn Single acting – Spring return
Bộ truyền động khí nén tác động đơn hoạt động điều khiển đóng ngắt của nó việc cấp khí nén để điều khiển chỉ xảy ra trong một chu kỳ.
Bộ truyền động khí nén tác động đơn sẽ cấp khí nén vào một chu trình và sau đấy lực nén của lò xo sẽ làm nhiệm vụ cho chu trình còn lại. Việc quyết định chu trình đóng hay mở tùy thuộc vào cài đặt sản phẩm này là sản phẩm thường đóng hay thường mở.
Vì vậy cấu tạo của loại bộ truyền động khí nén tác động đơn này sẽ có thêm bộ phận lò xo. Cấu tạo cụ thể của bộ truyền động khí nén tác động đơn bao gồm các thành phần đó là: Thân bộ truyền động, piston được thiết kế bánh răng, trục bánh răng, nắp bộ truyền động, chỉ báo, bu lông điều chỉnh, lò xo, bộ phận làm kín.
Bộ truyền động khí nén dạng tác động đơn này thường gây ra đặc điểm là nó thường mang lại kích thước lớn hơn cho bộ truyền động, làm bộ truyền động sẽ cồng kềnh hơn, không đủ nhỏ gọn để phù hợp với một số ứng dụng.
Bộ truyền động khí nén có bộ phận lò xo hỗ trợ cho chu trình đóng mở mà lò xo này thì thường là bộ phận dễ hư, hỏng nhất trong bộ truyền động do đó bộ truyền động tác động đơn này thường được coi là kém bền hơn so với bộ truyền động điều khiển khí nén tác động kép.
Tác động kép – double acting
Bộ truyền động khí nén tác động kép là sản phẩm bộ điều khiển khí nén thiết kế hoạt động cả hai chu trình đóng và mở bằng khí nén, có nghĩa là chu trình đóng của nó cũng thực hiện bằng khí nén và chu trình mở cũng thực hiện bằng khí nén.
Bộ truyền động khí nén dạng kép sẽ không được thiết kế lò xo trợ lực mà nó sẽ được thiết kế hai khoang khác nhau, khí nén sẽ được cung cấp vào hai khoang này, yêu cầu thiết kế là một khoang khi cung cấp khí nén sẽ đóng và một khoang khi cung cấp sẽ mở. Mà để hoạt động phân khí nén thì sẽ cần có thêm thiết bị đó là van điện từ khí nén.
Bộ truyền động khí nén có cấu tạo cụ thể gồm các thành phần: Piston, thân bộ truyền động, trục, đầu cấp khí nén, van điện từ khí nén, bộ phận làm kín…
Bộ truyền động khí nén thì được đánh giá là có chi phí thấp hơn, tuổi thọ cao hơn.
3.2 Van bướm
Phần van bướm chính là bộ phận kết nối với đường ống, bộ phận thân van bướm này là bộ phận chính có nhiệm vụ điều chỉnh, đóng ngắt dòng lưu chất.
Bộ phận van bướm này có cấu tạo bao gồm một số thành phần chính đó là:
Thân van bướm: Thân van bướm có thiết kế đa dạng, tùy vào thiết kế kết nối hay vật liệu cấu tạo, thân van bướm được cấu tạo từ các dòng vật liệu đó là gang, thép, inox…đối với kết nối của van bướm, bộ phận kết nối sẽ được cấu tạo ở trên thân van bướm này, với các kiểu kết nối như mặt bích, wafer, lug…
Đĩa van: Đĩa van là bộ phận chính có nhiệm vụ đóng ngắt dòng chảy. Đĩa van có thiết kế dạng đĩa dẹt. Liên kết trực tiếp với trục van, nhờ vậy bộ phận trục van khi hoạt động sẽ tác động trực tiếp tới bộ phận đĩa van này.
Đĩa van cũng có cấu tạo từ nhiều dòng vật liệu đó là gang, thép, inox…
Trục van: Trục van như đã nhắc đến ở trên nó được sử dụng để điều khiển bộ phận đĩa van, bộ phận trục này cần được cấu tạo từ các vật liệu chắc chắn để đảm bảo trục có độ bền cao và chắc chắn.
Gioăng làm kín: Gioăng làm kín được làm từ các vật liệu như vật liệu PTFE, EPDM…bộ phận gioăng làm kín có nhiệm vụ là để làm kín đĩa van và các kết nối.
4 Một số phụ kiện khác của van bướm khí nén
Đối với sản phẩm van bướm điều khiển khí nén sẽ cần có một số thiết bị, phụ kiện khác thì van bướm điều khiển khí nén hoạt động mới ổn định được, một số thiết bị thường được lắp đặt cùng với van bướm điều khiển khí nén đó là: Công tắc giới hạn, bộ định vị điều tiết khí nén, van điện từ khí nén, tiêu âm, bộ lọc khí nén, ống dẫn khí nén, đầu nối nhanh….
4.1 Công tắc giới hạn (limit switch box)
Hộp công tắc giới hạn – Limit Switch Box thường được gắn trên thiết bị truyền động khí nén có thiết kế quay 90 độ. Công tắc giới hạn được gọi là công tắc giới hạn hành trình.
Công tắc giới hạn hành trình hành giúp phản hồi hành trình của nó ở trạng thái mở hoặc đóng, hiển thị trên mặt công tắc qua bộ phận hiển thị hoặc có thể gửi tín hiệu xung đến trung tâm điều khiển, giúp người dùng có thể dễ dàng kiểm sát hoạt động của hệ thống.
Công tắc giới hạn có cấu tạo gồm các thành phần chính đó là: thân, nắp chụp, mặt hiển thị, trục, bộ chuyển mạch, cầu đấu nối dây điện…
4.2 Bộ định vị điện khí nén quay (Rotary Electro Pneumatic Positioner)
Bộ định vị điện khí nén quay là thiết bị được lắp đặt cùng với bộ truyền động khí nén, ứng dụng với các ứng dụng điều khiển tuyến tính, điều khiển với các góc độ dưới 90 độ.
Bộ định vị điều tiết khí nén giúp chuyển đổi tín hiệu khí nén đầu vào 4-20mA hoặc 3-15PSI thành đầu ra khí nén theo tỷ lệ. Bộ định vị điều tiết khí nén hoạt động theo nguyên tắc cân bằng lực để định vị đĩa van điều khiển phù hợp với tín hiệu khí nén nhận được từ bộ điều khiển hoặc trạm nạp thủ công.
Bộ định vị điều tiết khí nén giúp điều chỉnh nhanh chóng và chính xác van điều khiển theo đúng tín hiệu mong muốn.
4.3 Van điện từ khí nén (pneumatic solenoid valve)
Van điện từ khí nén là một thiết bị có chức năng đó là điều chỉnh luồng khí nén di chuyển theo các hướng khác nhau.
Đối với sản phẩm van bướm điều khiển khí nén, sản phẩm van điện từ khí nén được lắp đặt cùng với bộ truyền động khí nén. Bộ truyền động khí nén cần sử dụng van điện từ khí nén là bộ truyền động khí nén dạng tác động kép. Lúc này đây, bộ truyền động khí nén sử dụng hai luồng khí nén khác nhau để điều chỉnh đóng ngắn van bướm. Mà khí nén cấp từ một nguồn rất khó trong việc điều chỉnh. Vì vậy, van điện từ khí nén được sử dụng chính là để điều khiển luồng khí nén cấp theo hai luồng một cách đơn giản.
Van điện từ khí nén sẽ được lắp đặt cùng với bộ truyền động khí nén tác động kép, giúp việc điều chỉnh đóng ngắt van bướm điều khiển khí nén dạng này đơn giản, dễ dàng hơn.
4.4 Giảm thanh khí nén
Giảm thanh khí nén còn được gọi với những cái tên như nút tiêu âm, nút tiêu âm, tiêu âm khí nén, van xả giảm âm, giảm thanh,…
Sở dĩ cần sử dụng đến thiết bị tiêu âm khí nén này cũng chính là bởi vì đặc trưng của loại van hoạt động bằng khí nén này đó là gây ra tiếng ồn khi hoạt động.
Bộ truyền động khí nén khi hoạt động cấp và ngắt khí nén sẽ gây ra tiếng ồn cho hệ thống, điều này sẽ gây khó chịu khi sử dụng, đặc biệc là khi lắp đặt tại gần các khu dân cư.
Sản phẩm tiêu âm này được sử dụng với mục đích chính là để giảm tiếng ồn của bộ truyền động khí nén này khi hoạt động.
Sản phẩm tiêu âm khí nén này thiết kế dạng nút, có thiết kế nhỏ gọn.
4.5 Bộ lọc khí nén
Bộ lọc khí nén là thiết bị thường được ứng dụng lắp đặt với các sản phẩm sử dụng khí nén một ví dụ điển hình đó chỉnh là sản phẩm van bướm điều khiển khí nén.
Bởi vì, khí nén sau khi được nén bởi thiết bị máy nén khí thường sẽ có lẫn các tạp chất rắn và hơi nước. Vì vậy, khí nén ngay sau khi được nén xong sẽ được dẫn đến bộ lọc khí nén này để lọc tạp chất và loại bỏ hơi nước trước khí được dẫn đến bộ truyền động khí nén của van bướm điều khiển khí nén.
Sản phẩm bộ lọc khí nén là thiết bị không thể thiếu trong một hệ thống khí nén. Bộ truyền động khí nén khi hoạt động nếu bị lẫn các tạp chất hay hơi nước sẽ dễ dẫn đến hư hỏng thiết bị này.
4.6 Dây hơi khí nén (Pneumatic tube)
Dây hơi khí nén hay còn gọi lag ống dẫn khí nén là phụ kiện sử dụng để vận chuyển khí nén đến thiết bị sử dụng. Vật liệu ống dẫn khí nén được sản xuất từ các vật liệu khác nhau, tuy nhiên cần phải đảm bảo là chất lượng của ống dẫn khí phải đủ bền khi sử dụng với khí nén.
4.7 Đầu nối nhanh
Đầu nối nhanh khí nén còn được gọi là đầu nối nhanh khí nén, khớp nối tháo lắp nhanh, cút nối nhanh.
Đầu nối nhanh là thiết bi được sử dụng để kết nối giữa máy khí nén với ống dẫn khí nén và giữa ống dẫn khí với các thiết bị sử dụng, điển hình là các bộ truyền động khí nén, xi lanh khí nén hay các máy móc.
Đầu nối nhanh khí nén cũng được thiết kế với nhiều kiểu loại và vật liệu đa dạng, phổ biến là từ các vật liệu như inox, nhựa…thiết kế với các dạng như dạng chữ Y, chữ thập, chữ T, dạng cút, dạng thẳng…

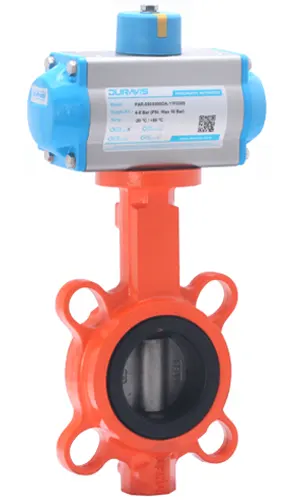

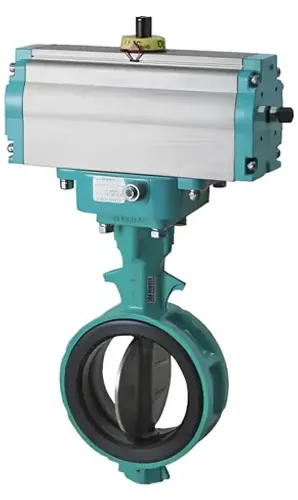

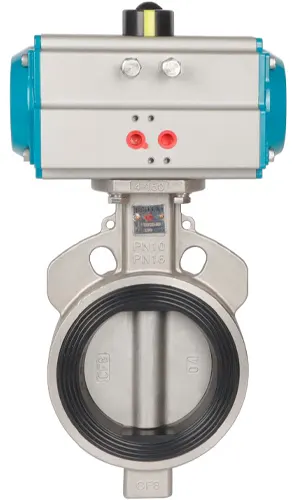

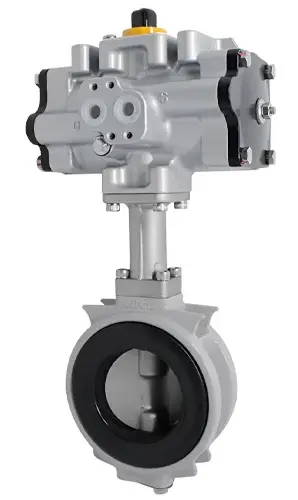

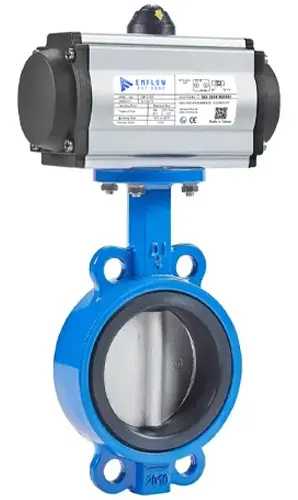

5 Một số sản phẩm van bướm điều khiển khí nén do công ty Viva cung cấp
Công ty Viva cung cấp đa dạng các sản phẩm van bướm điều khiển khí nén. Van bướm điều khiển khí nén có thể được phân loại dựa vào thiết kế của nó.
Nó có thể được phân loại dựa trên các yếu tố đó là: Dựa vào thiết kế đóng đĩa hay thiết kế kết nối.
5.1 Phân loại dựa vào thiết kế đóng đĩa
Van bướm điều khiển khí nén có thể được phân loại dựa vào thiết kế đóng đĩa của van bướm. Sản phẩm van bướm được phân loại thành hai loại chính đó là loại đồng tâm và loại lệch tâm.
Việc phân loại van bướm thành như vậy phụ thuộc vào vị trí của thân van với đường tâm của đĩa và góc bề mặt của chân van.
Đặc điểm của hai sản phẩm van bướm điều khiển khí nén đồng tâm và lệch tâm này đó là:
Van bướm điều khiển khí nén đồng tâm
Dạng van bướm điều khiển khí nén đồng tâm là dòng van bướm điều khiển khí nén cơ bản và phổ biến nhất.
Sản phẩm van bướm điều khiển khí nén đồng tâm được thiết kế tâm của thân van đi qua tâm của đĩa van, vì thế nó được gọi là van bướm đồng tâm bởi vì tâm của đĩa và tâm của thân van trùng với nhau.
Van bướm điều khiển khí nén lệch tâm
Tương tự như vậy, sản phẩm van bướm điều khiển khí nén lệch tâm thiết kế của nó có tâm của thân van và tâm của đĩa van lệch nhau, không chạy trên cùng một đường thẳng.
5.2 Phân loại dựa vào kiểu kết nối của van
Van bướm điều khiển khí nén có thể được phân thành các loại dựa vào kiểu kết nối của sản phẩm van bướm này. Van bướm điều khiển khí nén có các kiểu kết nối đó là: Lug, Wafer, mặt bích.
Van bướm điều khiển khí nén nối bích
Là van bướm điều khiển khí nén có kết nối là kết nối kiểu mặt bích. Đối với kiểu kết nối mặt bích thì van bướm sẽ được thiết kế mặt bích ở trên thân van.
Van bướm điều khiển khí nén nối bích được thiết kế theo các tiêu chuẩn đó là tiêu chuẩn JIS, DIN, BS…
Cần thiết phải lựa chọn sản phẩm van bướm điều khiển khí nén có tiêu chuẩn mặt bích kết nối phù hợp với tiêu chuẩn mặt bích kết nối đường ống.
Van bướm điều khiển khí nén nối bích với kết nối bích sẽ mang lại những đặc điểm đó là kết nối chặt chẽ, chắc chắn, tuy nhiên nó sẽ khiển tốn nhiều bu lông hơn.
Van bướm điều khiển khí nén dạng lug
Kết nối dạng lug hay còn gọi là kết nối kiểu vấu, van bướm kiểu vấu có ren chèn bên ngoài thân van. Hai bộ bu lông, không có đai ốc kết nối với mỗi bên của miếng chèn bu lông.
Van bướm điều khiển khí nén dạng wafer
Van bướm điều khiển khí nén dạng wafer là dòng sản phẩm van bướm có thiết kế gọn nhẹ nhất. Dòng sản phẩm van bướm này sẽ được kẹp giữa hai mặt bích của đường ống và sử dụng các bu lông dài, kết nối hai mặt bích của đường ống.
Một số dòng sản phẩm van bướm điều khiển khí nén dạng wafer được thiết kế có tai bích lớn ở thân van. Với thiết kế tai bích này giúp kết nối được giữ chắc chắn, tai bích được thiết kế lớn phù hợp với đa dạng tiêu chuẩn bích của đường ống.
5.3 Phân loại dựa vào vật liệu cấu tạo thân van
Vật liệu cấu tạo van bướm có các loại vật liệu đó là: Vật liệu gang, vật liệu inox, vật liệu thép…Phân loại cụ thể như sau:
Van bướm điều khiển khí nén gang
Thân van bướm được sản xuất từ dòng vật liệu gang, vật liệu gang phổ biến là vật liệu gang dẻo, gang cầu.
Sản phẩm van bướm điều khiển khí nén gang cần phải được sơn phủ sơn epoxy để bảo vệ thân van khỏi các tác động bên ngoài gây gỉ sét.
Sản phẩm này còn có thể phân thành hai loại nữa dựa vào vật liệu cánh van ( đĩa van), vật liệu đĩa van đối với dòng van bướm điều khiển khí nén gang đó là từ dòng vật liệu gang, vật liệu inox. Được gọi là van bướm điều khiển khí nén thân gang cánh inox hoặc van bướm điều khiển khí nén thân gang cánh gang.
Sản phẩm van bướm điều khiển khí nén thân gang cánh inox có độ bền tốt hơn van bướm điều khiển khí nén thân gang cánh gang.
Van bướm điều khiển khí nén inox
Van bướm điều khiển khí nén inox được sản xuất từ dòng vật liệu inox, các dòng inox 304, inox 316…là các mác thép được sử dụng nhiều nhất trong sản xuất van bướm inox.
Sản phẩm van bướm inox sẽ có chất lượng tốt hơn, nó có khả năng chống gỉ tốt, chống ăn mòn tốt và đặc biệt là khả năng làm việc được với môi trường có tính chất ăn mòn.
Van bướm điều khiển khí nén thép
Van bướm điều khiển khí nén thép được sản xuất từ dòng vật liệu thép, các dòng thép cacbon, thép đúc, thép rèn…đều có chất lượng tốt. Có tính chất cơ học tốt, chịu được tác động cơ học, chịu được nhiệt và áp lực cao.
Van bướm điều khiển khí nén nhựa
Van bướm điều khiển khí nén nhựa là sản phẩm van bướm nhựa lắp ráp với bộ truyền động khí nén.
Van bướm nhựa được sản xuất từ dòng vật liệu nhựa, sản phẩm van bướm nhựa PVC có lẽ là dòng van bướm nhựa phổ biến nhất.
Van bướm nhựa điều khiển khí nén nhựa là loại van bướm tối ưu với những ứng dụng nhỏ và vừa. Dòng van bướm này có độ bền tốt, không bị ăn mòn, vật liệu nhựa lại nhẹ và rẻ tiền.
Đối với sản phẩm van bướm nhựa này, nó có thể ứng dụng rất đa dạng, có thể ứng dụng với những ứng dụng có tính ăn mòn.
Van bướm điều khiển khí nén nhôm
Van bướm điều khiển khí nén nhôm được cấu tạo từ vật liệu hợp kim nhôm. Vật liệu hợp kim nhôm là dòng vật liệu hợp kim nhôm với các nguyên tố khác như đồng, mangan, thiếc.
Bởi vì được cấu tạo từ dòng vật liệu hợp kim nhôm, nên sản phẩm van bướm điều khiển khí nén này sẽ mang một số đặt tính của dòng vật liệu hợp kim nhôm. Vậy vật liệu hợp kim nhôm có những đặc điểm nào?
Vật liệu hợp kim nhôm có tính dẻo cao, sản phẩm này dễ uốn, dễ đúc. Vì vậy, công việc gia công, sản xuất van bướm điều khiển khí nén nhôm rất dễ dàng, nhưng cũng vì vậy sản phẩm van bướm bằng nhôm này sẽ có độ bền, độ cứng thấp, chịu tác động ngoại lực kém.
Van bướm từ vật liệu nhôm sẽ giúp giảm trọng lượng tổng thể của sản phẩm bởi dòng vật liệu nhôm rất nhẹ, so với vật liệu thép, vật liệu nhôm chỉ nặng bằng 1/3 vật liệu thép.
Van bướm nhôm cũng có khả năng chống oxy hóa tốt, vì vậy có khả năng chống gỉ tốt, hạn chế ăn mòn bởi tự nhiên.
6 Hoạt động van bướm điều khiển khí nén
Hoạt động của van bướm điều khiển khí nén có sự khác biệt giữa các loại phụ thuộc chủ yếu vào hoạt động của bộ truyền động khí nén. Nhưng nhìn chung thì hoạt động của sản phẩm van bướm điều khiển khí nén như đó là:
Van bướm điều khiển khí nén được sử dụng để điều khiển lưu lượng chất lỏng qua van. Sản phẩm van bướm hoạt động bằng cách điều khiển trục của van bướm quay, hoạt động của trục sẽ tác động lên đĩa van, điều chính với các góc độ khác nhau để đóng ngắt van hoặc điều chỉnh lưu lượng của van. Đối với sản phẩm van bướm điều khiển khí nén, hoạt động điều khiển trục này sẽ được thực hiện thông qua bộ truyền động khí nén.
Bộ truyền động khí nén của sản phẩm van bướm điều khiển khí nén như đã nhắc đến ở phần trên, nó có các dòng sản phẩm đó là bộ truyền động khí nén tác động đơn, bộ truyền động khí nén tác động kép. Bộ truyền động khí nén tuyến tính và ON/OFF với các chức năng khác nhau.
Đối với dạng van thường đóng.Khi khí nén được cấp vào bộ truyền động, áp suất của khí nén sẽ đẩy 2 piston ra, liên kết bánh răng sẽ làm xoay trục của bộ truyền động, trục của bộ truyền động được kết nối với trục van bướm, vì thế trục van bướm cũng sẽ quay theo, do đó van sẽ được mở ra, ngược lại khi van sẽ được đóng.
Đối với dạng van thường mở cũng sẽ có chu trình đóng mở tương tự tuy nhiên khác nhau là khi cấp khí vào thì van sẽ đóng và ngược lại.
7 Ưu điểm và nhược điểm của van bướm điều khiển khí nén
7.1 Ưu Điểm
Van bướm điều khiển khí nén khi ứng dụng mang lại nhiều ưu điểm:
Van bướm điều khiển khí nén mang lại kích thước nhỏ gọn, kích thước mặt đối mặt nhỏ gọn, van bướm chiếm diện tích lắp đặt ít hơn và tiết kiệm chi phí lắp đặt hơn bao gồm các chi phí như chi phí nhân công, chi phí thiết bị, chi phí hỗ trợ đường ống.
Các sản phẩm van bướm thường yêu cầu bảo trì ít hơn so với các dòng van chặn khác do nó có cấu tạo đơn giản, ít bộ phận chuyển động, ít điểm mài mòn hơn, do đó van bướm điều khiển khí nén giúp giảm đáng kể chi phí bảo trì.
Van bướm điều khiển khí nén giúp điều khiển đóng ngắt nhanh chóng, nhờ hoạt động của bộ truyền động khí nén, bên cạnh đó sản phẩm van bướm cũng có chu trình ngắn hơn, đĩa được xoay 90 độ giúp điều khiển đóng ngắt và điều khiển lưu lượng đơn giản, nhanh chóng.
Van bướm điều khiển có tính linh hoạt cao, có thể được lắp đặt ở nhiều ứng dụng, nhiều vị trí lắp đặt khác nhau.
Van bướm điều khiển bằng khí nén có độ tin cậy cao. Sản phẩm van bướm điều khiển khí nén có độ bền cao, tuổi thọ cao, chính vì vậy dòng van bướm này được đánh giá là có độ tin cậy cao.
Van bướm điều khiển bằng khí nén có khả năng chống cháy nổ cao, do sản phẩm sử dụng khí nén không cần sử dụng điện năng, cho nến dòng sản phẩm này không gây ra tình trạng cháy nổ.
7.2 Nhược điểm
Sản phẩm van bướm điều khiển khí nén cần được trang bị nhiều thiết bị để có một cơ cấu khí nén hoàn chỉnh, chính vì vậy, sản phẩm van bướm điều khiển khí nén cũng có chi phí đầu tư cao.
Cũng bởi vì sản phẩm van bướm điều khiển khí nén hoạt động bằng khí nén, quá trình cấp khí nén thường gây ra tiếng ồn lớn.
8 Ứng dụng của van bướm khí nén
Van bướm điều khiển khí nén có các ứng dụng đa dạng, có thể được ứng dụng với những ứng dụng đa dạng. Các ứng dụng phổ biến của van bướm điều khiển khí nén đó là:
Ứng dụng trong công nghiệp chế biến thực phẩm, van bướm điều khiển khí nén có thể được ứng dụng với công nghiệp chế biến thực phẩm, trong sản xuất bia, rượu, sữa, nước ngọt…
Loại van bướm phù hợp trong sử dụng trong công nghiệp chế biến thực phẩm đó là loại van bướm vi sinh điều khiển khí nén, loại van bướm này giúp đảm bảo vệ sinh khi sử dụng.
Ứng dụng trong công nghiệp dầu khí, van bướm được ứng dụng tại các nhà máy lọc dầu, vì khả năng chống cháy tốt, sản phẩm van bướm này có thể được ứng dụng tại đây.
Van bướm được ứng dụng trong ứng dụng trong cấp thoát nước, được ứng dụng tại các trạm bơm sử dụng để đóng ngắt dòng chảy.
Van bướm điều khiển khí nén thường được ứng dụng trong các hệ thống từ trung bình tới lớn, những hệ thống này để điều khiển thì cần rất nhiều sức người, nên người ta thường lựa chọn dòng van điều khiển khí nén để tự động hóa quá trình đóng mở van.
Nó được ứng dụng rộng rãi trong các môi trường như nước, khí, hóa chất, dầu…Van bướm điều khiển khí nén thường được ứng dụng trong các hệ thống như:
Ứng dụng trong hệ thống cấp thoát nước sạch, nước thải, xử lý nước sạch nước thải.
Các dòng van bướm inox điều khiển khí nén thì thường được ứng dụng trong các nhà máy hóa chất, có lưu chất ăn mòn.
Dòng van này còn được ứng dụng trong các nhà máy năng lượng, nhà máy nhiệt điện, trạm bơm, thủy điện.
Ngoài ra nó còn được ứng dụng trong ngành công nghiệp dệt, nhuộm hay trong ngành công nghiệp giấy, sản xuất giấy.
Van bướm điều khiển khí nén cũng được ứng dụng phổ biến trong các nhà máy sản xuất thực phẩm, nhà máy chế biến bia, rượu…
9 Các hãng sản xuất van bướm khí nén
Van bướm điều khiển khí nén có xuất xứ đa dạng, các sản phẩm van bướm khí nén có một số thương hiệu phổ biến đó là:
9.1 Hãng Eaglesky
Van bướm điều khiển khí nén Eaglesky là một thương hiệu van bướm điều khiển khí nén của Đài Loan. Van bướm điều khiển khí nén Eaglesky một trong những thương hiệu nổi tiếng của Đài Loan.
Eaglesky là một thương hiệu chuyên sản xuất các sản phẩm đó là các thiết bị truyền động, van bi và van bướm. Vì vậy, các sản phẩm van bướm điều khiển khí nén của Eaglesky có chất lượng rất tốt.
Bộ truyền động khí nén của Eaglesky cấu tạo thân bằng vật liệu hợp kim nhôm và thép không gỉ. Với mức áp suất cấp khí nén từ 2 bar đến 8 bar. Sản phẩm bộ truyền động khí nén của Eaglesky đã nhận được chứng nhận CE – là chứng nhận an toàn của Liên Minh Châu Âu, đã vượt qua kiểm nghiệm và có thể được cấp ở thị trường Châu Âu. Do đó, chất lượng của sản phẩm này có thể hoàn toàn yên tâm.
Phần thân van bướm Eaglesky được cấu tạo từ dòng vật liệu là vật liệu gang dẻo và vật liệu thép không gỉ là các mác thép inox 304 và inox 316. Với thiết kết nối mặt bích, wafer, lug và câc kích thước từ DN15 đến DN300.
Sản phẩm van bướm điều khiển khí nén Eaglesky được lắp ráp bởi hai bộ phận trên, Vì vậy, các sản phẩm van bướm điều khiển khí nén của Eaglesky sẽ rất đa dạng.
Van bướm điều khiển khí nén Eaglesky luôn được đánh giá cao về chất lượng sản phẩm, có độ bền cơ học rất tốt, bên cạnh đó bộ truyền động của Eaglesky có hoạt động rất ổn định, tuổi thọ cao.
Công ty Viva là một nhà phân phối chính hãng và độc quyền của thương hiệu Eaglesky tại Việt Nam. Một trong những sản phẩm Eaglesky được công ty nhập khẩu về đó chính là dòng sản phẩm van bướm điều khiển khí nén Eaglesky. Sản phẩm được nhập khẩu chính ngạch, đầy đủ giấy tờ.
9.2 Hãng Haitima
Van bướm điều khiển khí nén Haitima là dòng van bướm điều khiển khí nén của Đài Loan.
Sản phẩm van bướm điều khiển khí nén Haitima sẽ bao gồm hai thành phần chính đó là phần thân van bướm và phần bộ điều khiển khí nén mang thương hiệu Haitima.
Bộ truyền động khí nén của Haitima an toàn, bền bỉ và đáng tin cậy.
9.3 Hãng Kosaplus
Van bướm điều khiển khí nén Kosaplus là dòng sản phẩm van bướm có xuất xứ tại Hàn Quốc.
Dòng sản phẩm van bướm điều khiển khí nén Kosaplus tính ứng dụng cao, dòng sản phẩm van bướm điều khiển khí nén Kosaplus được sử dụng rất rộng rãi.
9.4 Hãng Geko
Van bướm điều khiển khí nén Geko cũng là một thương hiệu van bướm điều khiển khí nén của Đài Loan.
Geko- một trong những thương hiệu chuyên sản xuất về các đầu bộ truyền động khí nén, bộ truyền động có chất lượng cao.
Sản phẩm bộ truyền động khí nén của Geko ngoài việc được lắp đặt với sản phẩm van bướm, còn có thể được lắp đặt với các sản phẩm khác phổ biến là nhất là lắp đặt cùng thân van bi, tạo thành sản phẩm van bi điều khiển khí nén cũng là một dòng sản phẩm van chặn.
9.5 Hãng Jaki
Van bướm điều khiển khí nén Jaki – một thương hiệu van bướm điều khiển khí nén của Đài Loan. Đài Loan là một quốc gia rất nổi tiếng trong ngành sản xuất van nước.
Nổi bật với các thương hiệu như Eaglesky, Haitima, Geko và Jaki, là những thương hiệu chuyên sản xuất các sản phẩm van bướm điều khiển khí nén.
Jaki cũng là một trong những thương hiệu sản xuất van bướm điều khiển khí nén ở Đài Loan. Các sản phẩm của Jaki có chất lượng cũng rất tốt, bên cạnh đó giá cả cũng rất cạnh tranh.
9.6 Hãng Joeun
Van bướm điều khiển khí nén Joeun được sản xuất tại Hàn Quốc, sản xuất bởi hãng Joeun- nhà sản xuất chuyên sản xuất các sản phẩm van công nghiệp trong đó có sản phẩm van bướm điều khiển khí nén.
Đối với các sản phẩm van công nghiệp của Hàn Quốc, khi lựa chọn mua, khách hàng không cần lo lắng về chất lượng của sản phẩm, bởi các sản phẩm van công nghiệp của Hàn Quốc luôn có chất lượng tốt.
10 Bảng giá bảng bướm điều khiển khí nén (chính hãng) năm 2022
Dưới đây là các bảng báo giá van bướm điều khiển khí nén năm 2022 do công ty Viva cung cấp
Chú ý: giá chưa bao gồm thuế VAT và chi phí vận chuyển.
Bảng giá chỉ áp dụng cho thời điểm nhất định, Quý khách mua hàng xin vui lòng liên hệ với chúng tôi để được tư vấn và báo giá chính xác nhất. Xin trân trọng cảm ơn.
10.1 Bảng giá van bướm gang điều khiển bằng khí nén Eaglesky Đài Loan
| TT | KÍCH CỠ | THÔNG SỐ | ĐƠN GIÁ | HÌNH ẢNH SẢN PHẨM |
| 1 | DN50 (2″) |
|
1.134.000 |
 |
| 2 | DN65 (2.1/2″) | 1.169.000 | ||
| 3 | DN80 (3″) | 1.365.000 | ||
| 4 | DN100 (4″) | 1.463.000 | ||
| 5 | DN125 (5″) | 1.855.000 | ||
| 6 | DN150 (6″) | 2.023.000 | ||
| 7 | DN200 (8″) | 3.640.000 | ||
| 8 | DN250 (10″) | 4.830.000 | ||
| 9 | DN300 (12″) | 5.803.000 | ||
| 10 | DN350 (14″) | 11.718.000 | ||
| 11 | DN400 (16″) | 13.412.000 |
10.2 Bảng giá van bướm inox điều khiển bằng khí nén Eaglesky Đài Loan
| TT | KÍCH CỠ | THÔNG SỐ | ĐƠN GIÁ | HÌNH ẢNH SẢN PHẨM |
| 1 | DN50 (2″) |
|
1.480.000 |
 |
| 2 | DN65 (2.1/2″) | 1.680.000 | ||
| 3 | DN80 (3″) | 1.920.000 | ||
| 4 | DN100 (4″) | 2.200.000 | ||
| 5 | DN125 (5″) | 3.040.000 | ||
| 6 | DN150 (6″) | 3.520.000 | ||
| 7 | DN200 (8″) | 5.760.000 | ||
| 8 | DN250 (10″) | 8.000.000 | ||
| 9 | DN300 (12″) | 11.600.000 | ||
| 10 | DN350 (14″) | 22.400.000 | ||
| 11 | DN400 (16″) | 35.200.000 |
11 Hướng dẫn cách lựa chọn van bướm điều khiển bằng khí nén
Cần lựa chọn sản phẩm van bướm điều khiển khí nén thích hợp với hệ thống để van bướm luôn có thể hoạt động tốt nhất có thể. Vậy để lựa chọn van bướm điều khiển khí nén phù hợp cần làm những gì? Trước hết, khi lựa chọn van bướm điều khiển khí nén cần phải cân nhắc đến một số yếu tố dưới đây:
- Vật liệu chế tạo van: Sản phẩm van bướm điều khiển khí nén được sản xuất từ các dòng vật liệu đó là gang, thép, inox…Về vật liệu chế tạo van, cần phải lưu ý đến vật liệu của các chi tiết như: Vật liệu thân van, vật liệu đĩa van, vật liệu trục van, vật liệu gioăng làm kín. Bởi những chi tiết này sẽ ảnh hưởng đến chất lượng của van nên cần lưu ý, khi lựa chọn vật liệu cho van bướm điều khiển khí nén cần phải chú ý đến vật liệu của các chi tiết này trước tiên.
- Kiểu kết nối: Lựa chọn kiểu kết nối phù hợp với hệ thống để liên kết chắc chắn và bền bỉ, cũng bởi vì, tùy vào kết nối của van bướm, sẽ có những tiêu chuẩn kết nối khác nhau.
- Áp suất, nhiệt độ làm việc: Áp suất và nhiệt độ làm việc cũng là những yếu tố quan trọng cần cân nhắc khi lựa chọn van bướm điều khiển khí nén, mỗi sản phẩm van bướm sẽ có một mức áp suất và nhiệt độ làm việc nhất định. Khi vượt mức áp suất và nhiệt độ làm việc này, van bướm sẽ hoạt động không ổn định, vì vậy cần lưu ý đến mức áp suất và nhiệt độ của hệ thống, lựa chọn sản phẩm van bướm sao cho mức nhiệt độ và áp suất của hệ thống phải nằm ở trong khoảng điều kiện áp suất và nhiệt độ làm việc của van bướm.
- Momen xoắn của bộ điều khiển khí nén: Momen xoắn của bộ điều khiển khí là đang nhắc đến lực momen xoắn để tác động lên trục của van bướm. Lực momen xoắn được tính dựa trên đơn vị N.
- Nguồn gốc/ xuất xứ: Lựa chọn van với nguồn gốc uy tín thì sẽ đảm bảo được chất lượng của sản phẩm van bướm điều khiển khí nén.
- Lựa chọn thương hiệu và giá thành rẻ: Cần lựa chọn thương hiệu uy tín, đã có tiếng trên thị trường. Những thương hiệu đã có tiếng trên thị trường sẽ đảm bảo về chất lượng hơn. Bên cạnh đó cần cân nhắc đến kinh phí của dự án, lựa chọn dòng sản phẩm với giá thành phù hợp.
12 Các câu hỏi thường gặp về van bướm điều khiển khí nén
Van bướm điều khiển khí nén là gì?
Van bướm điều khiển khí nén là một loại van điều khiển sử dụng khí nén để vận hành đĩa van bướm trong đường ống, điều chỉnh dòng chảy của chất lỏng hoặc khí. Bộ truyền động khí nén cung cấp khả năng kiểm soát chính xác việc mở và đóng van, có thể được tự động hóa hoặc điều khiển bằng tay thông qua bảng điều khiển.
Làm thế nào để van bướm điều khiển khí nén hoạt động?
Van bướm điều khiển khí nén hoạt động bằng cách sử dụng khí nén để vận hành van. Khi áp suất không khí được áp dụng cho bộ truyền động, nó sẽ truyền động trục gắn với đĩa bướm, quay trong đường ống để điều chỉnh dòng chất lỏng hoặc khí.
Lợi ích của việc sử dụng van bướm điều khiển khí nén là gì?
Van bướm điều khiển khí nén cung cấp khả năng kiểm soát chính xác dòng chảy của chất lỏng hoặc khí, làm cho chúng phù hợp để sử dụng trong nhiều ứng dụng công nghiệp, hóa chất và xử lý nước. Chúng cũng bền, dễ bảo trì và chi phí tương đối thấp so với các loại van điều khiển khác.
Van bướm điều khiển khí nén có bao nhiêu loại?
Có một số loại van bướm bộ truyền động khí nén, bao gồm kiểu wafer, kiểu vấu và van kiểu mặt bích kép, kiểu đóng mở on/of, kiểu tuyến tính. Loại van được sử dụng phụ thuộc vào ứng dụng cụ thể và yêu cầu của đường ống.
Các vật liệu được sử dụng trong van bướm điều khiển khí nén là gì?
Van bướm điều khiển khí nén được chế tạo bằng nhiều loại vật liệu, chẳng hạn như inox (thép không gỉ), nhựa, thép, gang , nhôm …. Vật liệu được sử dụng phụ thuộc vào ứng dụng cụ thể và các yêu cầu của đường ống, bao gồm nhiệt độ, áp suất và khả năng chịu hóa chất.
Cách bảo trì van bướm điều khiển động khí nén?
Bảo trì van bướm điều khiển khí nén bao gồm kiểm tra thường xuyên, làm sạch và bôi trơn các bộ phận của van. Điều quan trọng là phải kiểm tra tình trạng của bộ truyền động khí nén và mọi hệ thống điều khiển liên quan. Bảo trì thường xuyên giúp đảm bảo tuổi thọ và độ tin cậy của van.
Sự khác nhau giữa van bướm điều khiển khí nén và van bướm điện là gì?
Van bướm điều khiển khí nén sử dụng khí nén để vận hành van, trong khi van bướm điện sử dụng bộ truyền động điện. Cả hai loại van đều cung cấp khả năng kiểm soát chính xác dòng chảy của chất lỏng hoặc khí, nhưng van bướm điện cung cấp khả năng tự động hóa cao hơn và có thể phù hợp hơn để sử dụng trong các ứng dụng có nguồn điện.
Xem thêm: Van bi điều khiển khí nén
Van bướm điều khiển khi nén là một phần không thể thiếu trong các hệ thống tự động hóa. Để lựa chọn được sản phẩm van bướm phù hợp, người dùng cần phải hiểu rõ về các loại van bướm và các tính năng quan trọng của chúng. Với các sản phẩm van bướm điều khiển khi nén chất lượng cao Viva mong muốn đáp ứng nhu cầu của khách hàng và giúp khách hàng chọn được sản phẩm phù hợp với nhu cầu sử dụng của mình.
Các nguồn tham khảo:
- https://vi.wikipedia.org/wiki/Kh%C3%AD_n%C3%A9n_h%E1%BB%8Dc
- https://en.wikipedia.org/wiki/Valve_actuator#Pneumatic
- https://en.wikipedia.org/wiki/Pneumatic_actuator
- https://en.wikipedia.org/wiki/Pneumatic_filter
- https://en.wikipedia.org/wiki/Pneumatic_tube
Bá Huấn Đã mua tại vangiare.vn
Đã mua sản phẩm, bước đầu cảm thấy hài lòng, giao hàng nhanh, hỗ trợ tốt. chất lượng có vẻ ổn, dùng thêm một thời gian xem thế nào.
Admin Đã mua tại vangiare.vn
Van bướm điều khiển khí nén
