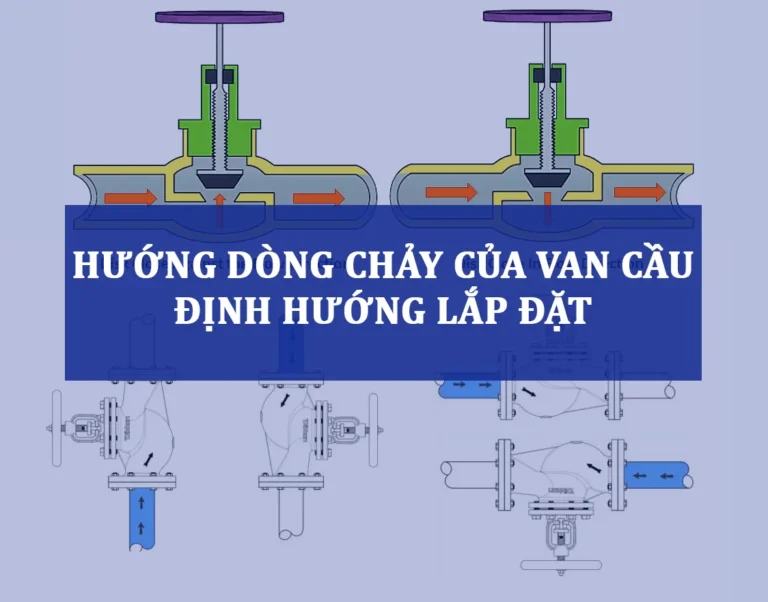

Hướng dòng chảy của van cầu

Van cầu là một loại van điều khiển, điều khiển đóng ngắt và điều tiết...

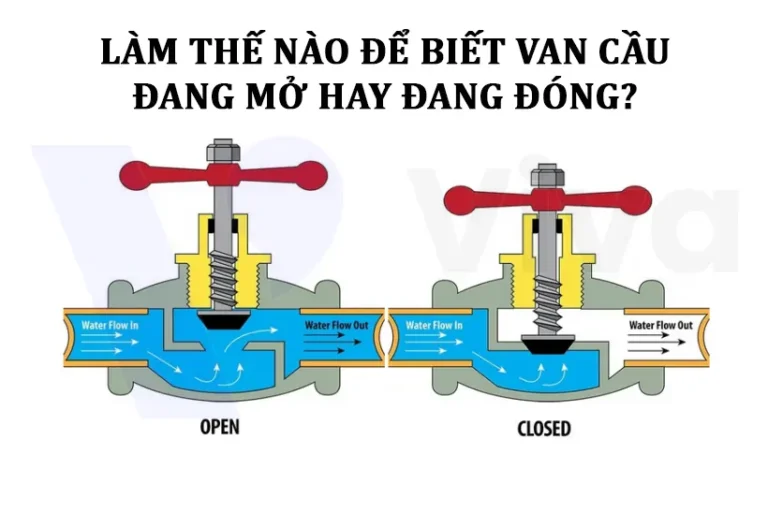

Làm thế nào để biết van cầu đang mở hay đang đóng?

Việc xác định trạng thái của van cầu đang mở hay đang đóng là vô...

Van cầu (Globe valve): Cấu tạo, nguyên lý hoạt động

Van cầu là một thiết bị quan trọng trong các hệ thống công nghiệp và...

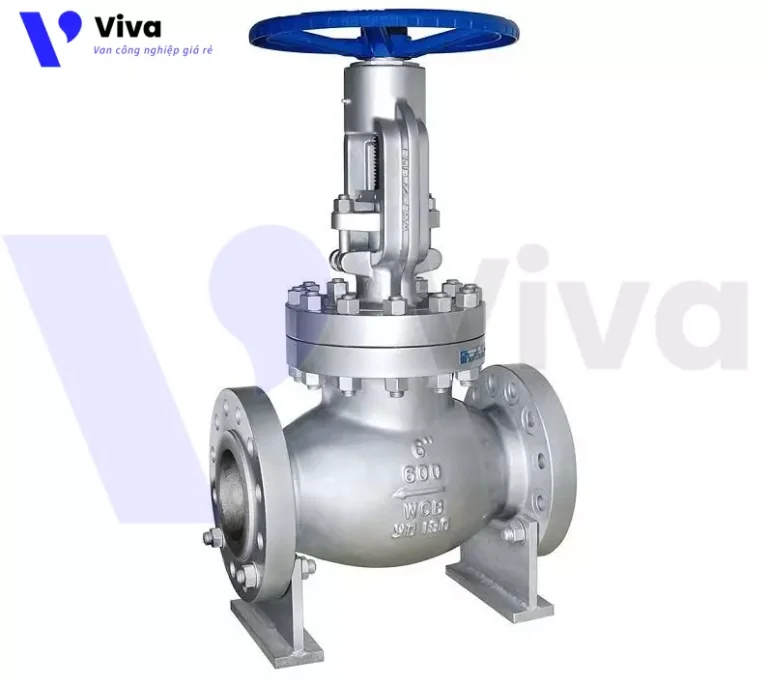

Đặc điểm thiết kế van cầu

Van cầu có thiết kế đa dạng, bài viết dưới đây phân tích cơ bản...

1 Bình luận

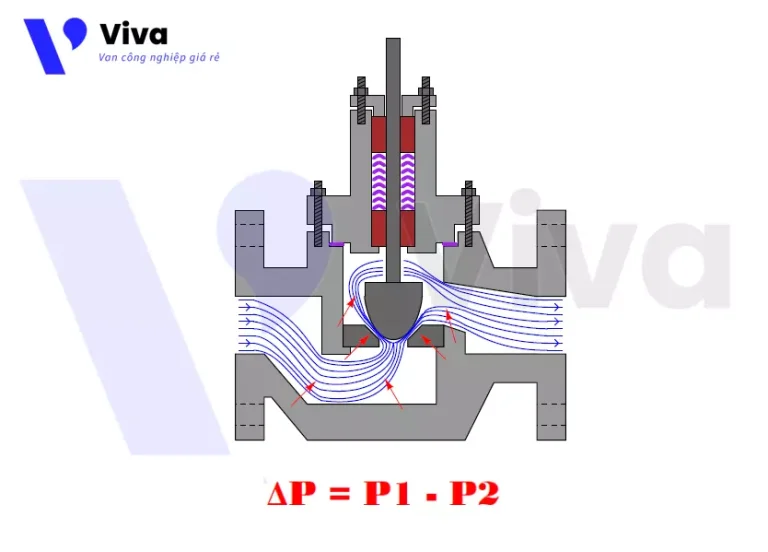

Cách tính áp suất tổn thất van cầu

Việc tính áp suất tổn thất của các van công nghiệp là rất cần thiết....

1 Bình luận

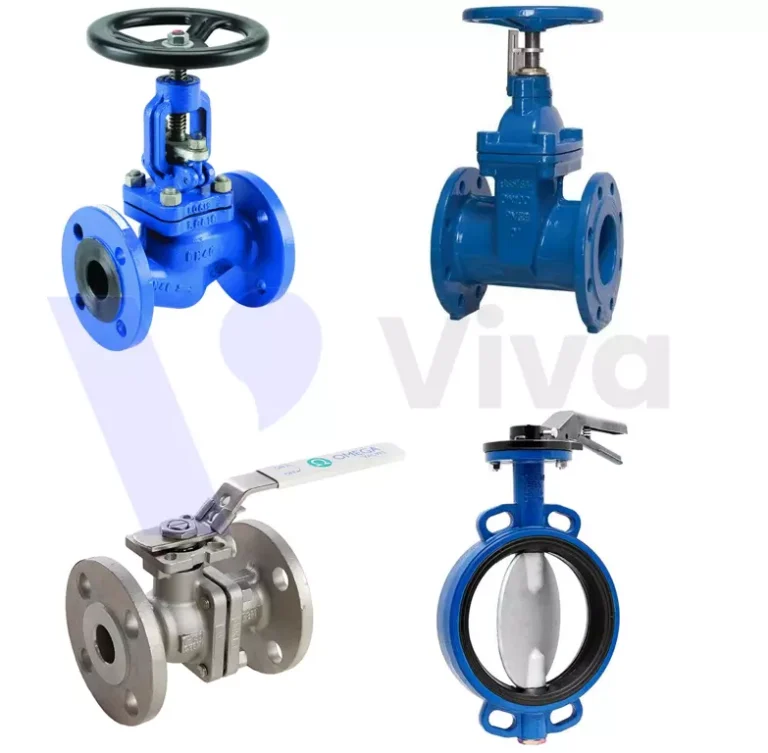

So sánh van cầu với các loại van khác

Các yếu tố so sánh van cầu với các loại van khác Van cầu có...

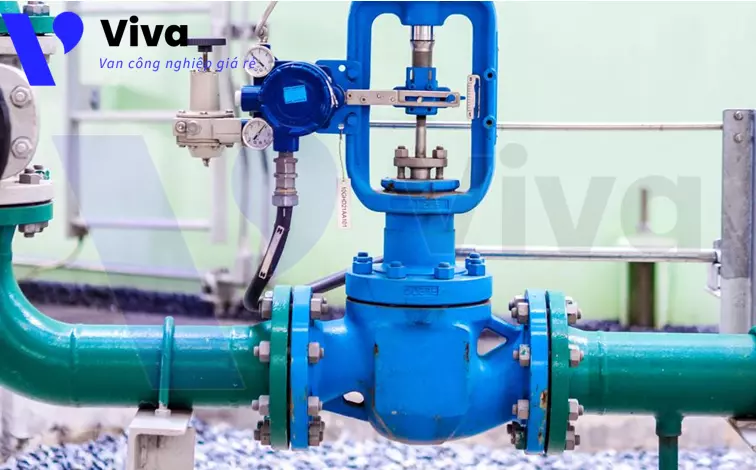

Ưu điểm và nhược điểm của van cầu

Khái quát ưu điểm và nhược điểm của van cầu Van cầu là sản phẩm...

1 Bình luận

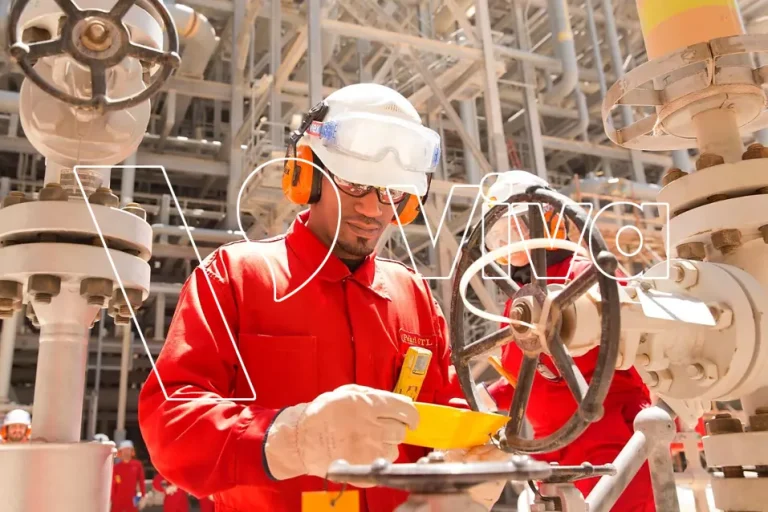

Hướng dẫn vận hành an toàn

Những nguy hiểm có thể gặp phải khi vận hành van cầu Các van cầu...

1 Bình luận

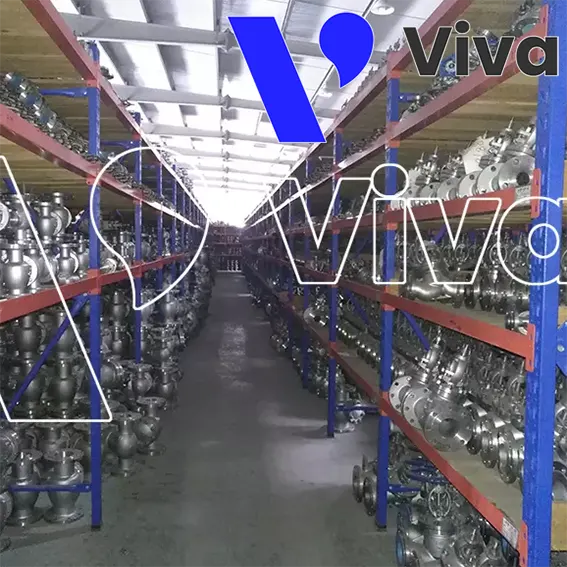

Vận chuyển và lưu trữ van cầu

Giới thiệu sản phẩm van cầu Van cầu là một loại van được sử dụng...

1 Bình luận

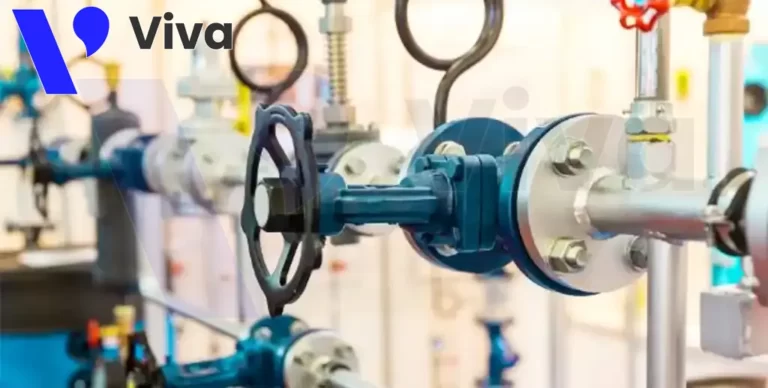

Lắp đặt van cầu

Giới thiệu van cầu, tầm quan trọng khi lắp đặt van cầu trong các hệ...

1 Bình luận

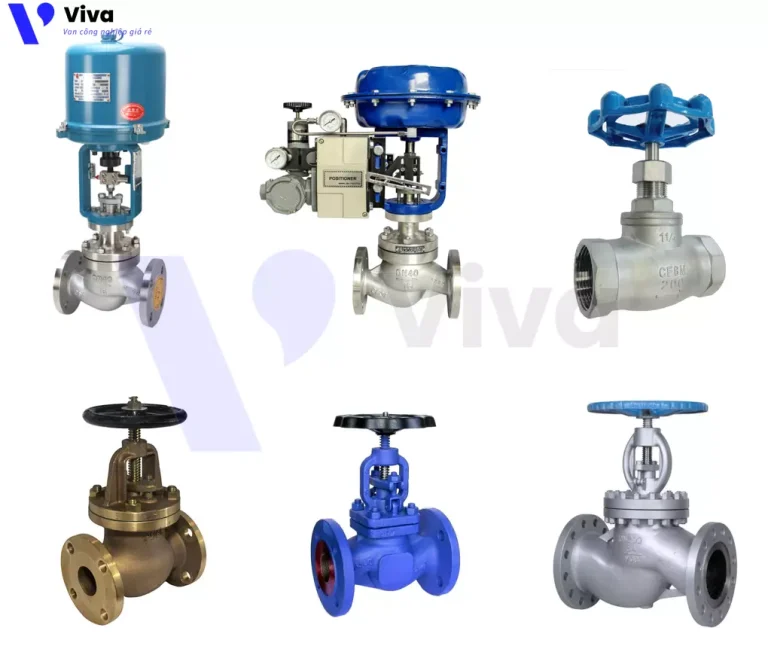

Cách lựa chọn van cầu

Lưu ý cách lựa chọn van cầu Van cầu là 1 thiết bị van công...

1 Bình luận

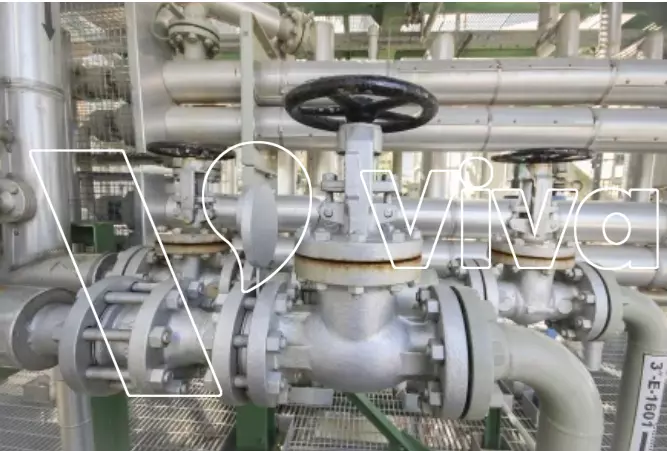

Các lỗi thường gặp của van cầu và cách khắc phục

Tìm hiểu khái quát một số lỗi thường gặp của van cầu Các van cầu...

1 Bình luận

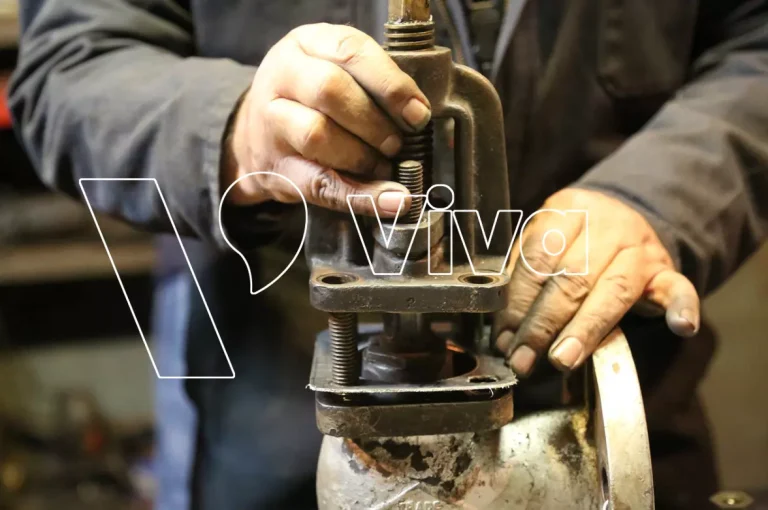

Bảo trì van cầu

Tìm hiểu về bảo trì van cầu Để tránh van cầu bị hỏng hóc và...

1 Bình luận

[vivatoc]

Tìm hiểu về van cầu

Van cầu là 1 thiết bị, sản phẩm được sử dụng và lắp đặt trong các hệ thống đường ống. Các van cầu này sẽ thực hiện chức năng đóng ngắt lưu chất và điều tiết lưu lượng.

Các sản phẩm van cầu có cơ cấu đóng mở bằng chuyển động lên xuống. Các sản phẩm van cầu có thiết kế đĩa van chuyển động tịnh tiến theo trục van.

Các sản phẩm van cầu

-33%
Giá gốc là: 300.000₫.Giá hiện tại là: 200.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-17%
Giá gốc là: 300.000₫.Giá hiện tại là: 250.000₫.
-40%
Giá gốc là: 50.000₫.Giá hiện tại là: 30.000₫.
-40%
Giá gốc là: 50.000₫.Giá hiện tại là: 30.000₫.
-40%
Giá gốc là: 50.000₫.Giá hiện tại là: 30.000₫.
-40%
Giá gốc là: 50.000₫.Giá hiện tại là: 30.000₫.
-40%
Giá gốc là: 50.000₫.Giá hiện tại là: 30.000₫.
-5%
Giá gốc là: 1.050.000₫.Giá hiện tại là: 1.000.000₫.
-33%
Giá gốc là: 1.500.000₫.Giá hiện tại là: 1.000.000₫.
-18%
Giá gốc là: 550.000₫.Giá hiện tại là: 450.000₫.
-17%
Giá gốc là: 480.000₫.Giá hiện tại là: 400.000₫.
-13%
Giá gốc là: 520.000₫.Giá hiện tại là: 450.000₫.
-2%
Giá gốc là: 950.000₫.Giá hiện tại là: 930.000₫.
-11%
Giá gốc là: 2.800.000₫.Giá hiện tại là: 2.500.000₫.
-14%
Giá gốc là: 1.450.000₫.Giá hiện tại là: 1.250.000₫.
-8%
Giá gốc là: 1.680.000₫.Giá hiện tại là: 1.540.000₫.
-10%
Giá gốc là: 1.990.000₫.Giá hiện tại là: 1.790.000₫.
-14%
Giá gốc là: 1.960.000₫.Giá hiện tại là: 1.680.000₫.
-6%
Giá gốc là: 1.590.000₫.Giá hiện tại là: 1.490.000₫.
-4%
Giá gốc là: 909.000₫.Giá hiện tại là: 870.000₫.
-10%
Giá gốc là: 144.000₫.Giá hiện tại là: 130.000₫.
-22%
Giá gốc là: 1.100.000₫.Giá hiện tại là: 860.000₫.
-10%
Giá gốc là: 990.000₫.Giá hiện tại là: 890.000₫.
-19%
Giá gốc là: 990.000₫.Giá hiện tại là: 799.000₫.
-7%
Giá gốc là: 1.020.000₫.Giá hiện tại là: 950.000₫.
-20%
Giá gốc là: 250.000₫.Giá hiện tại là: 200.000₫.
-4%
Giá gốc là: 990.000₫.Giá hiện tại là: 950.000₫.
-10%
Giá gốc là: 100.000₫.Giá hiện tại là: 90.000₫.
-4%
Giá gốc là: 1.150.000₫.Giá hiện tại là: 1.100.000₫.
-5%
Giá gốc là: 1.100.000₫.Giá hiện tại là: 1.050.000₫.
-3%
Giá gốc là: 890.000₫.Giá hiện tại là: 860.000₫.
-30%
Giá gốc là: 500.000₫.Giá hiện tại là: 350.000₫.
-30%
Giá gốc là: 1.500.000₫.Giá hiện tại là: 1.050.000₫.
-14%
Giá gốc là: 290.000₫.Giá hiện tại là: 250.000₫.
-14%
Giá gốc là: 210.000₫.Giá hiện tại là: 180.000₫.
-7%
Giá gốc là: 7.500.000₫.Giá hiện tại là: 7.000.000₫.
-25%
Giá gốc là: 750.000₫.Giá hiện tại là: 565.000₫.
-15%
Giá gốc là: 200.000₫.Giá hiện tại là: 170.000₫.
-29%
Giá gốc là: 35.000₫.Giá hiện tại là: 25.000₫.
-10%
Giá gốc là: 335.000₫.Giá hiện tại là: 300.000₫.
-5%
Giá gốc là: 100.000₫.Giá hiện tại là: 95.000₫.

Sản phẩm van cầu là sản phẩm được sản xuất từ lâu đời, van cầu có lịch sử phát triển rất lâu đời. Các sản phẩm van cầu đã tồn tại ít nhất 150 năm, nó đã có mặt từ những năm 1860.

Các van cầu có nhiều ưu điểm là đóng ngắt, điều tiết tốt. Tuy nhiên, các dòng sản phẩm này cũng có 1 nhược điểm lớn đó là nó làm cản trở dòng chảy, cản trở áp suất dòng chảy làm tổn thất áp suất dòng chảy.

Một số sản phẩm van cầu
Một số sản phẩm van cầu

Đặc điểm của van cầu

Van cầu là sản phẩm có chuyển động tịnh tiến, chuyển động thẳng. Nó có 1 đĩa là 1 trục có ren để chuyển động lên xuống.

Với thiết kế của van cầu, các trục và đĩa của van cầu chỉ cần di chuyển nửa quãng đường so với dòng van cũng chuyển động tịnh tiến là van cổng, hành trình của van cầu ngắn giúp điều khiển đóng ngắt nhanh chóng.

Các van cầu có thể sử dụng với nhiều loại môi trường như nước, hơi nước và khí, bởi các van cầu này có khả năng đóng ngắt tốt, độ kín cao.

Trong tất cả các sản phẩm van công nghiệp, van cầu là van phẩm được đánh giá có khả năng điều tiết tốt nhất. Dòng van cầu cho khả năng điều tiết tốt với độ chính xác cao.

Tuy nhiên, cũng bởi vì thiết kế của van cầu, khi dòng chảy chảy qua van cầu, với thiết kế này, nó làm cản trở dòng chảy của lưu chất vì vậy nó làm ảnh hưởng đến áp suất của dòng chảy này.

Các van cầu có 3 kiểu điều khiển phổ biến là tay quay, bộ truyền động điện, bộ truyền động khí nén.

Các sản phẩm van cầu có thể được sản xuất từ nhiều dòng vật liệu đa dạng và chất lượng cao, mang lại độ bền cao cho van cầu, khả năng thích hợp với nhiều môi trường.

Van cầu chuyển động tịnh tiến
Van cầu chuyển động tịnh tiến

Đặc điểm vật liệu cấu tạo của van cầu

Các vật liệu cấu tạo van cầu phổ biến đó là gang, thép, inox, nhựa, đồng. Đặc điểm cơ bản của từng loại vật liệu cấu tạo và đặc tính của nó với van cầu như sau:

Gang: Vật liệu gang là vật liệu hợp kim của thép và cacbon, thành phần tương tự thép cacbon. Để phân biệt gang và thép thì ta dựa trên tỉ lệ của cacbon ở trong gang, với các vật liệu gang, tỉ lệ phần trăm cacbon của nó trên 2,14%. Gang có độ cứng tốt, khả năng chống mài mòn, tuy nhiên độ nén, độ chịu tải của không tốt bằng thép. Các van được làm từ vật liệu gang có khả năng chống mài mòn, sử dụng tốt trong các lưu chất nước, lưu chất hạt. Tuy nhiên các van được làm từ gang này không có khả năng chống gỉ, chống ăn mòn, không thích hợp với các lưu chất ăn mòn.

Van cầu gang
Van cầu gang

Thép: Thép cũng là vật liệu hợp kim của thép và cacbon, tỉ lệ của cacbon trong vật liệu thép thấp hơn vật liệu gang, tỉ lệ phần trăm của cacbon trong thép thấp hơn 2,14%. Các vật liệu thép có các đặc điểm đó là độ bền cao, độ cứng cao, khả năng chịu nén tốt. Các sản phẩm van cầu được làm từ thép có độ bền rất tốt, sử dụng được trong nhiệt độ cao và áp suất cao. Tuy nhiên bởi vì vật liệu thép không có khả năng chống ăn mòn nên các van cầu từ thép cũng không có khả năng chống gỉ nên không thích hợp với các lưu chất có tính ăn mòn.

Van cầu thép
Van cầu thép

Inox: Inox là 1 loại thép không gỉ, đúng như tên gọi nó có khả năng chống gỉ rất tốt, bên cạnh đó, độ bền, độ cứng tốt, khả năng chịu nhiệt, chịu áp suất tốt. Các van cầu được làm từ vật liệu inox cho khả năng chống gỉ, và làm việc được trong những điều kiện khắc nghiệt. Inox có các mác thép phổ biến là inox 201, inox 304, inox 316…

Van cầu inox
Van cầu inox

Nhựa: Ngày nay, vật liệu nhựa cũng là dòng vật liệu được sử dụng phổ biến. Vật liệu nhựa có tính năng chống ăn mòn tốt, có thể làm việc với một số chất ăn mòn. Các van cầu nhựa nhẹ hơn so với những loại van cầu từ kim loại, chống ăn mòn tốt.

Van cầu nhựa
Van cầu nhựa

Đồng: Các vật liệu đồng phổ biến là đồng đỏ, đồng thau…Vật liệu đồng thau được sử dụng nhiều hơn bởi nó an toàn hơn, chất lượng tốt hơn. Các vật liệu đồng có khả năng chống gỉ tự nhiên. Khi sử dụng trong những điều kiện ẩm thấp, các van đồng không bị oxy hóa. Tuy nhiên các van cầu bằng đồng không được sử dụng với những lưu chất ăn mòn bởi nó sẽ bị ăn mòn.

Van cầu đồng
Van cầu đồng

Đặc điểm cấu tạo thân van

Van cầu được thiết kế với 3 dạng chính là dạng chữ Y, dạng chữ Z và dạng góc.

Thiết kế van cầu chữ Y

Van cầu chữ Y là van cầu dạng xiên. Các van cầu này được thiết kế trục và đĩa van xiên góc, cấu trúc của thân van cũng sẽ thay đổi.

Các van cầu chữ Y được thiết kế nhằm mục đích là để giảm tình trạng giảm áp suất trong van.

Van cầu chữ Y
Van cầu chữ Y

Thiết kế van cầu chữ Z

Van cầu chữ Z là dòng sản phẩm có thiết kế thân dạng chữ Z. Cấu tạo thân van dạng chữ Z, là dạng sản phẩm sử dụng phổ biến nhất.

Các van cầu chữ Z sẽ có hai dạng là thân dạng cầu là thân dạng chữ ngã.

Van cầu chữ Z
Van cầu chữ Z

Thiết kế van cầu góc

Van cầu dạng góc là van cầu có thiết kế thân có dạng vuông góc với hai cổng của van cầu này sẽ tạo thành một góc vuông 90 độ. Hướng dòng chảy của van cầu góc sẽ là hướng từ dưới lên.

Các van cầu dạng góc còn được gọi là van góc, các van cầu dạng góc này được sử dụng nhiều trong PCCC.

Van cầu góc
Van cầu góc

Một số sản phẩm van cầu được cung cấp bởi Viva

Van cầu tay quay

Van cầu tay quay là sản phẩm van cầu được thiết kế bộ phận truyền động là bộ phận tay quay. Với sản phẩm van cầu tay quay này, nó là sản phẩm van cầu dạng cơ, nó được điều khiển bằng sức người.

Đây là sản phẩm thiết kế đơn giản nhất, lắp đặt cũng đơn giản và dễ dàng. Các van cầu tay quay thì yêu cầu phải được lắp tại những vị trí thông thoáng rộng rãi để con người tiếp xúc được, điều khiển được.

Van cầu tay quay
Van cầu tay quay

Van cầu điều khiển điện

Van cầu điều khiển điện là sản phẩm van cầu được lắp đặt cùng bộ truyền động điện. Đây là các van cầu tự động, điều khiển thông qua bộ điều khiển điện, sử dụng điện năng để điều khiển van đóng ngắt.

Các van cầu điều khiển điện được lắp đặt trong các hệ thống tự động hóa. Các sản phẩm này giúp việc điều khiển tiện lợi, nhanh chóng. Bên cạnh đó, nguồn điện là nguồn năng lượng dễ kiếm và có sẵn nên tiện lợi trong việc lắp đặt.

Van cầu điều khiển điện
Van cầu điều khiển điện

Van cầu điều khiển khí nén

Van cầu điều khiển khí nén thì được lắp đặt cùng bộ truyền động khí nén, các van cầu điều khiển khí nén sử dụng khí nén để điều khiển cần phải có hệ thống khí nén.

Các van cầu điều khiển khí nén có đặc điểm là thời gian đóng mở rất nhanh chóng, thời gian đóng mở của van cầu khí nén nhanh hơn nhiều so với van cầu điện.

Các van cầu điều khiển khí nén lại có nhược điểm là gây ra tiếng ồn khi hoạt động.

Van cầu điều khiển khí nén
Van cầu điều khiển khí nén

Van cầu được sử dụng ở đâu?

Van cầu được ứng dụng để điều khiển dòng chảy, điều tiết lưu lượng, van cầu được ứng dụng trong nhiều lĩnh vực khác nhau. Nó được lắp đặt tại các hệ thống đường ống vận chuyển lưu chất.

Một số ứng dụng phổ biến của van cầu đó là:

Các van cầu được ứng dụng trong các hệ thống cấp thoát nước, sử dụng để điều khiển dòng chảy trong các hệ thống này.

Van cầu được ứng dụng rộng rãi trong ngành công nghiệp dầu mỏ.

Van cầu cũng được ứng dụng trong ngành công nghiệp điện năng.

Ngoài ra van cầu còn được ứng dụng rộng rãi trong ngành công nghiệp hơi nước, các sản phẩm van cầu này đóng ngắt kín khít vì vậy có thể ứng dụng với lưu chất hơi nước.

Ứng dụng của van cầu
Ứng dụng của van cầu
