Cập nhật lần cuối ngày 22/09/2023 lúc 04:55 chiều
Trên thị trường các sản phẩm van bi điều khiển điện được cung cấp rất nhiều. Tuy nhiên, cần phải tự hỏi, các sản phẩm này liệu có chất lượng hay không, chính hãng hay không.
Đó là lý do nhiều khách hàng tìm đến công ty chúng tôi, công ty Viva chuyên cung cấp các sản phẩm van bi điều khiển điện chất lượng, giá rẻ. Sản phẩm do công ty chúng tôi cung cấp có đa dạng các loại, cung cấp, phục vụ đầy đủ nhu cầu đặt mua của khách hàng. Chúng tôi có cung cấp một số thương hiệu: Eaglesky Kosaplus, Haitima…
Van bi điều khiển điện là dòng bi sử dụng nguồn năng lượng điện để hoạt động. Loại van này có cấu tạo bao gồm có bộ điều khiển điện và thân là van bi. Chúng ngày càng được sử dụng nhiều hơn trong công nghiệp. Các van này dần được thay thế các van bi cơ thông thường, nó mang lại nhiều lợi ích hơn trong việc vận hành hệ thống.
Van thường được lắp đặt trong các hệ thống cấp thoát nước, vận chuyển nước, nó còn được ứng dụng với những lưu chất khác như khí, hơi… Sản phẩm được lắp đặt với mục đích là để đóng chặn lưu chất hoặc để lưu chất lưu thông qua, ngoài ra chúng còn có chức năng để điều tiết tốc độ dòng chảy của lưu chất.
Hiện tại van bi điều khiển điện có hai loại phổ biến nhất đó là van bi điện điều khiển tuyến tính và van bi điện điều khiển ON/OFF.
Các loại thường gặp:
Thân van bi điều khiển điện là bộ phận tách rời, nó là một van bi cơ có cấu tạo rất đa dạng. Cấu tạo chung của phần thân van như sau:
Thân van: Thân van đối với từng dòng sẽ có cấu tạo khác nhau. Vậy các sản phẩm khác nhau như nào, thân van được đúc từ nhiều loại vật liệu, phổ biến nhất là các dòng vật liệu: Inox, đồng, gang, thép, nhựa. Và được đúc với nhiều dạng khác nhau với các dạng thân van dạng ba ngã, dạng 2 ngã hoặc dạng bốn ngã. Ngoài ra, thân van cũng là nơi được thiết kế bộ phận kết nối, hai kiểu kết nối chính là mặt bích và ren, thân van sẽ được tiện ren hoặc đúc liền mặt bích cùng với thân ren, ngoài còn một số kiểu kết nối khác nữa như hàn và clamp.
Trục van: Trục van là bộ phận liên kết với bộ truyền động bằng điện. Nó là bộ phận trung gian truyền chuyển động quay từ bộ điện tới bi van. Đây là một bộ phận không thể thiếu. Trục được chế tạo từ các vật liệu như: inox, trục thép…
Bi van: Bi van được thiết kế nhiều loại, chủ yếu có các dạng như chữ “L”, chữ “T” được lắp đặt cùng với các dòng van bi 3 ngã. Ngoài ra, bi van còn có được thiết kế đục lỗ với dạng tam giác, hoặc lỗ tròn…
Đệm làm kín: Đệm làm kín của van được làm từ những vật liệu cao su mềm, phổ biến là các vật liệu PTFE, EPDM…Bộ phận này có chức năng chính là làm kín, và giúp cho khi van điều khiển đóng mở không bị rò rỉ.
Bộ điều khiển điện (electric actuator) được lắp đặt cùng với thân van bi, bộ điều khiển điện này có cấu tạo tương đối phức tạp, có nhiều thành phần và chi tiết, cấu tạo của bộ điều khiển điện này như sau:
Vỏ bộ điện: Có cấu tạo từ các vật liệu như vật liệu hợp kim nhôm, hay vật liệu vỏ nhựa. Là bộ phận bao bên ngoài các chi tiết bên trong, giúp bảo vệ các chi tiết bên trong bộ điện khỏi các tác nhân bên ngoài như bụi bẩn, nước hay tác động va chạm bên ngoài.
Động cơ điện: Là bộ phận quan trọng trong bộ điện, động cơ điện là bộ phận tiếp nhận điện năng được cấp vào và tạo ra chuyển động quay.
Bộ truyền động bánh răng: Bộ truyền động bánh răng được liên kết với động cơ điện, vì vậy khi động cơ điện chuyển động quay cũng làm cho bộ truyền động bánh răng quay theo. Sẽ bao gồm nhiều bánh răng, ăn khớp với nhau nhờ các thanh răng tạo thành cơ chế truyền động bánh răng. Nó có nhiệm vụ chính là truyền chuyển động từ trục của động cơ điện sang trục chính của bộ điện.
Trục bộ truyền động: Trục bộ truyền động nhờ được liên kết với bộ truyền động bánh răng, nó có thể chuyển động quay dựa vào hoạt động của bộ truyền động bánh răng này. Trục của bộ truyền động này chính là bộ phận điều khiển bi van, nó được kết nối với bi van để điều khiển bi van đóng mở và điều chỉnh các góc độ.
Bộ phận hiển thị: Bộ phận hiển thị sẽ hiển thị trạng thái của van ví dụ như van bi ở các trạng thái đóng, mở hay các góc độ điều chỉnh ra bên ngoài, tiện cho việc quan sát, vận hành van.
Bảng mạch: Bảng mạch là bộ phận giúp liên kết các chi tiết điện tử với nhau, nhờ các đường dẫn điện được in trên đó. Bảng mạch trong bộ điện được sử dụng để nối mạch điện để kết nối nguồn điện.
Khi được kết nối với nguồn điện, dòng điện sẽ qua bộ truyền động điện chuyển hóa dòng điện năng này, sang cơ năng và tác động lên trục quay của van, trục quay này sẽ làm cho viên bi bên trong van quay theo điều chỉnh góc độ của viên bi theo cài đặt đã đặt sẵn, nhờ đó van sẽ mở ra, dòng chảy có thể chảy qua van, việc đóng mở van diễn ra rất nhanh.
Đối với dòng van bi điều khiển điện tuyến tính thì góc độ của viên bi có thể điểu chỉnh theo ý muốn, còn đối với loại van ON/OFF viên bi chỉ có thể điều chỉnh ở hai góc độ đó là góc 90 độ van đóng hoàn toàn và góc 180 độ van mở hoàn toàn. Van bi điều khiển điện có tín hiệu đầu vào thay đổi từ 4mA đến 20mA để điều chỉnh các góc độ của van.
Van bi điều khiển điện rất đa dạng các dòng sản phẩm, người ta thường dựa vào các đặc điểm của chúng để phân loại.
Thông thường chúng ta dựa vào hai thành phần chính là bộ điện và thân van bi để phân loại các dòng sản phẩm. Dưới đây là một số sản phẩm van bi điều khiển điện thông dụng là:
Để phân loại van bi điều khiển điện dựa vào vật liệu cấu tạo, ta cần xác định vật liệu cấu tạo của thân van là gì? Thân van được cấu tạo từ một số các vật liệu thông dụng đó là: Đồng, inox, gang, nhựa hay một số loại vật liệu khác nữa.
Từ đó có thể thấy được một số loại sản phẩm thông dụng phân loại dựa trên vật liệu cấu tạo thân van đó là:

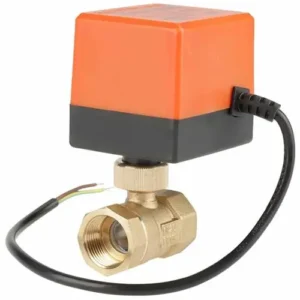

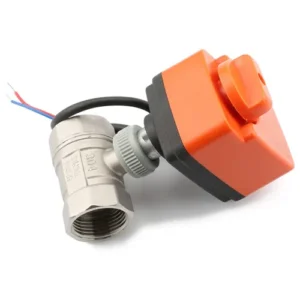

Van bi đồng điều khiển điện là sản phẩm có thân van được đúc từ vật liệu đồng. Vật liệu cấu tạo thân van sẽ ảnh hưởng trực tiếp tới hoạt động của thân van, với thân van được đúc từ vật liệu đồng nó có một số đặc điểm:
Nó có khả năng làm việc tốt trong những ứng dụng có điều kiện trung bình, nhiệt độ và áp suất làm việc của sản phẩm van đồng ở mức tương đối. Không nên sử dụng với những ứng dụng có mức nhiệt độ quá cao hay áp suất quá cao.
Van bi inox điện có thân van cấu tạo từ vật liệu inox, có điều kiện làm việc đa dạng hơn so với dòng van đồng. Với vật liệu inox có chất lượng tốt giúp van có thể chống gỉ tốt, đặc biệt là nó có thể được sử dụng tại những ứng dụng có tính ăn mòn cao, một số môi trường cần sử dụng loại van này như axid, kiềm, bazo, muối…
Van bi gang điều khiển điện cấu tạo thân từ vật liệu gang. Các vật liệu gang sử dụng phổ biến trong sản xuất van công nghiệp trong đó có van công nghiệp là gang dẻo, gang xám, gang đúc…
Dòng sản phẩm này được ứng dụng nhiều tại các ứng dụng cấp thoát nước, ứng dụng tưới tiêu nông nghiệp là những ứng dụng không có tính ăn mòn, những ứng dụng này, van gang hoạt động rất tốt. Việc sử dụng loại sản phẩm này giúp tiết kiệm kinh phí hơn nhờ giá thành rẻ hơn.

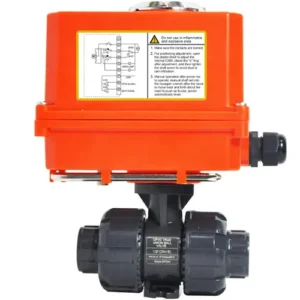

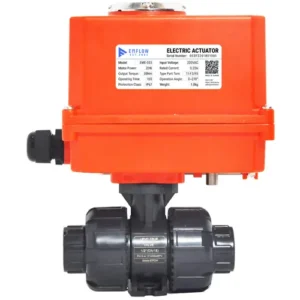

Các vật liệu nhựa sử dụng nhiều trong sản xuất van bi nhựa điều khiển điện đó là nhựa PVC, UPVC và CPVC. Dòng vật liệu nhựa PVC có một số đặc điểm như chịu nhiệt tương đối tốt, tính chất cơ học tương đối tốt, độ cứng tốt, độ bền tốt, còn có khả năng chống mài mòn tốt vật liệu nhựa cũng có trọng lượng nhẹ hơn rất nhiều so với các vật liệu kim loại.
Van bi thép điện là sản phẩm được sản xuất từ vật liệu thép. Đối với vật liệu thép, nó có tính chất cơ học rất tốt, độ bền cao, ít bị ảnh hưởng bởi va đập, đặc biệt đối với vật liệu này nó có thể làm việc rất tốt trong điều kiện nhiệt độ cao và áp suất cao, vì vậy sản phẩm chuyên dụng cho các ứng dụng này.
Có một số loại phổ biến như van hai ngã, ba ngã, bốn ngã
Đây là sản phẩm van thông thường rất thông dụng trong các ứng dụng. Sản phẩm chỉ có hai cổng để kết nối, đây là sản phẩm phổ biến, ứng dụng như một van chặn và điều tiết thông thường.
Van bi ba ngã điều khiển điện có 3 cổng kết nối, ngoài chức năng đóng ngắt và điều tiết lưu chất, chúng còn có chức năng điều chỉnh hướng của dòng chảy.
Lắp đặt với ba cổng khác nhau, nó có chức năng điều hướng dòng chảy, trộn dòng chảy hoặc phân tách dòng chảy.
Tương tự như vậy, sản phẩm này được thiết kế có 4 cổng kết nối. Thực hiện chức năng đóng ngắt, điều tiết dòng chảy, điều hướng, trộn và phân tách dòng chảy.

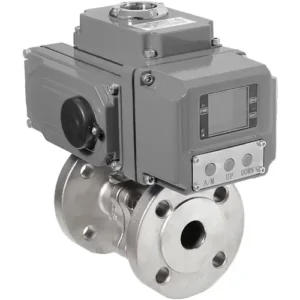

Van bi điều khiển điện tuyến tính có khả năng điều khiển đóng ngắt và điều tiết lưu chất. Để van có thể điều tiết lưu lượng, cần điều chỉnh bi van theo các góc độ. Sử dụng bộ điều khiển điện tuyến tính điều chỉnh tín hiệu đầu vào từ 4mA đến 20mA để điều chỉnh chính xác góc độ của bi van.
Sản phẩm van bi điều khiển điện tuyến tính có các chức năng hoàn toàn giống các van cơ thông thường, vì vậy ứng dụng của sản phẩm này phổ biến hơn nhiều so với on / off.
Van bi điện on/off chỉ có chức năng đóng ngắt lưu chất. Khi sử dụng các van này hoạt động của nó tương tự như một sản phẩm van chặn bởi nó chỉ có hai chức năng chính là chặn lưu chất và cho lưu chất lưu thông.
Với những ứng dụng không yêu cầu việc điều tiết dòng chảy, sử dụng sản phẩm này thích hợp hơn, nó sẽ có tuổi thọ lâu dài hơn so với dòng tuyến tính.
Van bi điều khiển điện Eaglesky là thương hiệu van điều khiển điện của Đài Loan. Là sản phẩm phân phối độc quyền của công ty Viva, được công ty nhập khẩu chính hãng tại Đài Loan.
Đây là sản phẩm chất lượng có độ bền và tuổi thọ cao. Cấu tạo bởi hai thành phần là bộ điện và thân van đều được sản xuất bởi Eaglesky.
Eaglesky là thương hiệu chuyên sản xuất các van công nghiệp, trong đó các sản phẩm bộ điện và bộ khí của Eaglesky đều rất nối tiếng, có chất lượng rất tốt.
Van bi điều khiển điện Geko được sản xuất tại Đài Loan, sản phẩm có giá thành và chất lượng tốt, đa dạng mẫu mã. Sản phẩm có tính cạnh tranh cao trên thị trường. Nó có tính ứng dụng rất đa dạng.

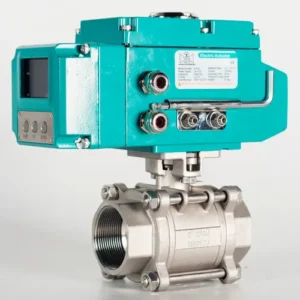

Van bi điều khiển điện KITZ là một thương hiệu của Nhật Bản, thương hiệu KITZ này chuyên sản xuất các sản phẩm van bi, van bướm, van cầu, van một chiều, van cổng…Trong đó, sản phẩm van bi điều khiển điện KITZ là một trong những dòng sản phẩm rất được ưa chuộng của thương hiệu KITZ này.
Thương hiệu Kosaplus chắc hẳn không còn xa lạ gì trong thị trường Việt Nam nữa rồi. Kosaplus chuyên về các bộ truyền động khí nén và bộ truyền động điện, đặc biệt là các bộ truyền động điện.
Bộ truyền động điện của thương hiệu Kosaplus luôn được đánh giá có chất lượng cao, ít gặp các lỗi kỹ thuật, hư hỏng.
Dòng sản phẩm này có những đặc điểm và đặc trưng mang lại những ưu điểm vượt trội so với một số dòng sản phẩm khác như:
Ưu điểm nổi trội nhất có lẽ là hiệu suất hoạt động của nó, dòng van này được điều khiển bằng cách tự động.
Giúp cho việc vận hành đơn giản và nhanh chóng, so với những dòng sản phẩm van cơ thì sản phẩm van điện tiện lợi hơn nhiều.
Chức năng điều tiết lưu chất của dòng sản phẩm này rất tốt, khi sử dụng trong hệ thống nhằm mục đích điều tiết, sử dụng sản phẩm này là phù hợp nhất.
Khi hoạt động sẽ không gây ra tiếng ồn, với sản phẩm van điều khiển khí nén khi hoạt động thường gây ra tiếng ồn, gây bất tiện khi lắp đặt ở những vị trí gần khu dân cư. Dòng van này giúp giải quyết vấn đề khó khăn này.
Có thiết kế nhỏ gọn, tiết kiệm diện tích lắp đặt, phù hợp khi lắp đặt ở những vị trí nhỏ hẹp, khó tiếp cận.
Có thể điều khiển từ xa, dễ dàng kiểm soát toàn bộ hệ thống từ xa thông qua phòng điều khiển.
Dễ dàng lắp đặt và dễ dàng vận hành giúp tiết kiệm sức người, giảm chi phí nhân công.
Đây là sản phẩm van chặn vừa có khả năng đóng ngắt và vừa có khả năng điều tiết.

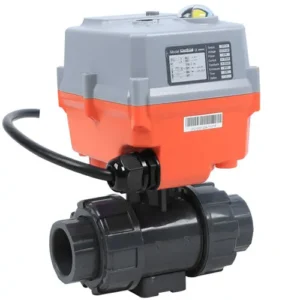

Có điện áp sử dụng đa dạng, nguồn điện áp thích hợp đó là các nguồn điện áp từ 24V, 220V, 380V, thích hợp với những nguồn điện áp khác nhau.
Van bi điều khiển điện có độ chính xác cao hơn, đối với các sản phẩm được điều khiển từ bộ điều khiển điện, có đặc điểm là độ chính xác rất cao.
Van bi điều khiển điện thường có thời gian đóng mở lâu hơn, thời gian đóng mở thường kéo dài từ 8 đến 20 giây. Van điều khiển khí nén thường có thời gian đóng mở nhanh hơn.
Vì sử dụng điện năng nên sẽ có nguy cơ chập cháy điện, có thể gây cháy nổ nguy hiểm tới hệ thống và con người.
Giá thành cao hơn so với các sản phẩm van bi khác.
Vì sử dụng điện năng nên sản phẩm này phụ thuộc nhiều vào nguồn điện cung cấp, nếu sự cố mất điện xảy ra ảnh hưởng rất nhiều đến hoạt động của van. Thường mỗi van sẽ được lắp đặt thêm một bộ phận tay quay sử dụng khi gặp sự cố về điện này.
Van bi điều khiển điện được ứng dụng phổ biến trong các hệ thống công nghiệp, ứng dụng để điều tiết lưu chất và để đóng ngắt lưu chất trong hệ thống. Nó sử đụng được cả cho các lưu chất như: khí, hơi và nước.
Các ứng dụng cụ thể:
Trước khi lắp đặt hãy chắc chắn rằng đã lựa chọn được van bi điều khiển điện phù hợp với hệ thống.
Lắp đặt cần phải tuân thủ theo những kỹ thuật lắp đặt, đọc kỹ hướng dẫn trước khi lắp đặt van bi điện với hệ thống.
Loại bỏ những bụi bẩn, tạp chất bám trong thân van, trong đường ống, trên bề mặt của mối nối, điều này là để đảm bảo rằng chúng sẽ không bị rò rỉ sau khi lắp đặt.
Kiểm tra tình trạng của van, thân van không bị móp méo, bi van vẫn hoạt động bình thường, bộ điện không có tình trạng hư hỏng.
Tiến hành lắp đặt van bi điều khiển điện thẳng với đường ống, bộ điện hướng lên trên.
Siết chặt vào hệ thống, đối với kết nối ren, sử dụng thêm băng tan chống rò rỉ. Đối với kết nối bích, đảm bảo lực siết bu lông được đều.
Sau khi hoàn thành các bước lắp đặt, tiến hành vận hành thử, kiểm tra hoạt động của van và bộ điện xem hoạt động có bình thường không, van có bị nghẹt không, bộ điện có xảy ra bất kỳ hiện tượng kỳ lạ nào không như bộ điện kêu to, bộ điện bị nóng. Lúc này cần phải tháo van ra và kiểm tra lại.
Quá trình bảo trì và bảo dưỡng van bi điều khiển điện thường xảy ra trong hai trường hợp đó là khi gặp tình trạng hư hỏng và vào quá trình bảo trì định kỳ.
Một số lỗi thường gặp thường gặp như:
Đối với công việc bảo dưỡng, bảo trì van điện định kỳ, cần phải được thực hiện từ 6 tháng đến 12 tháng một lần. Công việc bảo dưỡng, bảo trì định kỳ này giúp tăng tuổi thọ của sản phẩm van bi điều khiển điện.
Cảnh báo: sản phẩm sử dụng năng lượng điện cần lưu ý để sử dụng an toàn, phòng tránh các tai nạn đáng tiếc có thể xảy ra.
Mỗi loại sản phẩm van bi điều khiển điện thường chỉ thích hợp với một số ứng dụng nhất định. Vì vậy, cần phải cân nhắc để lựa chọn loại thích hợp nhất với hệ thống sử dụng. Khi lựa chọn cần phải lựa chọn dựa trên một số yếu tố như:
Vật liệu cấu tạo:
Các thông số chính:
Các thông số của bộ điện:
Nguồn gốc xuất xứ:
Đơn vị cung cấp sản phẩm:
Dưới đây là một số bảng giá van bi điều khiển điện do công ty Viva cung cấp và phân phối trên thị trường:
| Size | Đơn giá(VNĐ) |
| DN15 (1/2″) | 1.440.000 |
| DN20 (3/4″ | 1.520.000 |
| DN25 (1″) | 1.760.000 |
| DN32 (1.1/4″) | 2.280.000 |
| DN40 (1.1/2″) | 2.480.000 |
| DN50 (2″) | 3.040.000 |
Thông số kỹ thuật:
| Size | Đơn giá(VNĐ) |
| DN15 (1/2″) | 2.080.000 |
| DN20 (3/4″ | 2.360.000 |
| DN25 (1″) | 2.760.000 |
| DN32 (1.1/4″) | 2.864.000 |
| DN40 (1.1/2″) | 3.920.000 |
| DN50 (2″) | 4.200.000 |
| DN65 (2.1/2″) | 5.720.000 |
| DN80 (3″) | 7.400.000 |
| DN100 (4″) | 9.576.000 |
Thông số kỹ thuật:
Lưu ý: các bảng giá van bi điều khiển điện trên chưa bao gồm thuế V.A.T, chi phí vận chuyển và chỉ mang tính chất tham khảo. Vui lòng liện hệ với chúng tôi để được tư vấn, tài liệu sản phẩm và báo giá chính xác nhất.
Xem thêm: Bảng giá các loại van bi điều khiển điện
