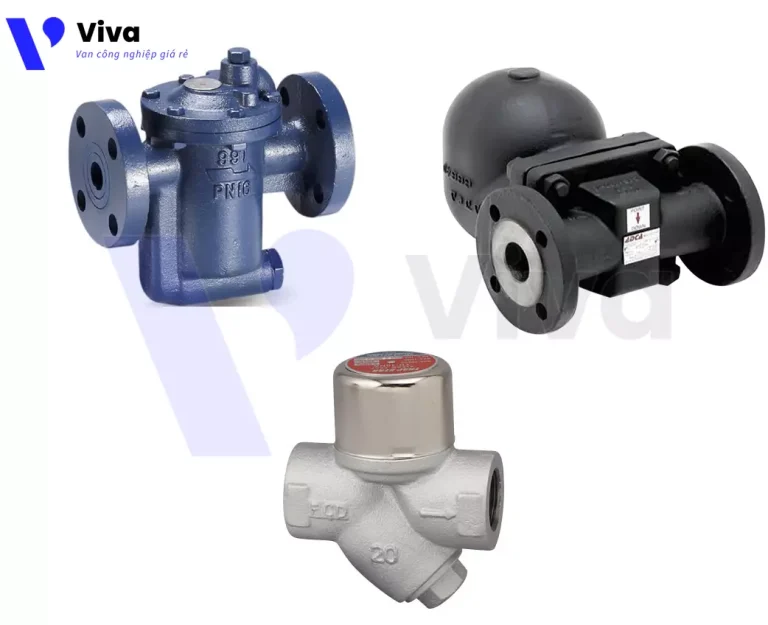

Tìm hiểu về bẫy hơi và các loại bẫy hơi hiện nay Bẫy hơi là...

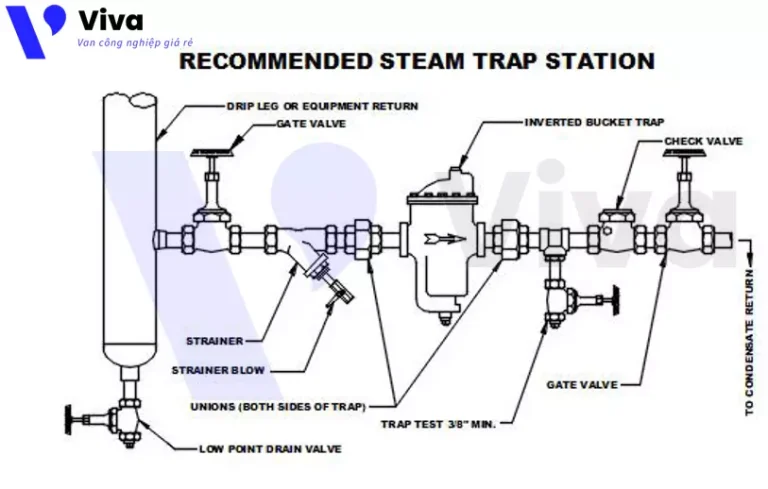

Tìm hiểu về vị trí lắp đặt và kích thước của bẫy hơi Việc xác...

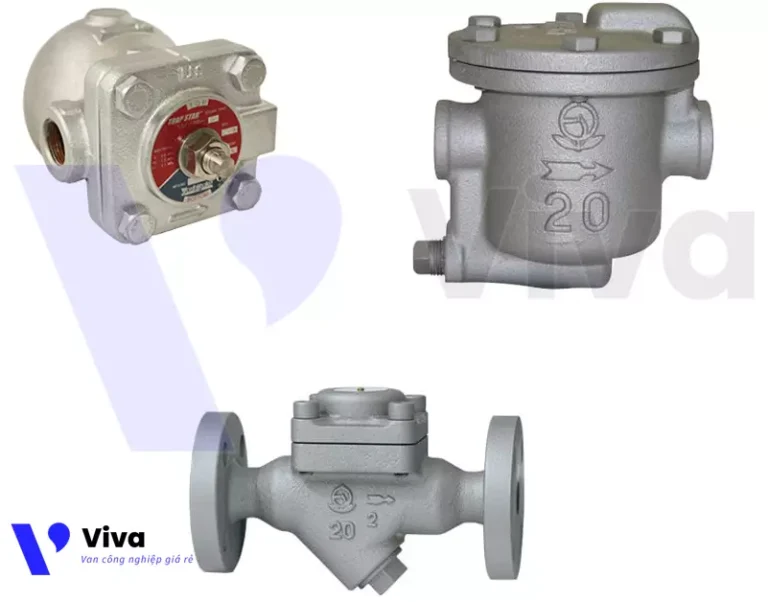

Tìm mua bẫy hơi tại Hà Nội Tại Hà Nội có rất nhiều các đơn...

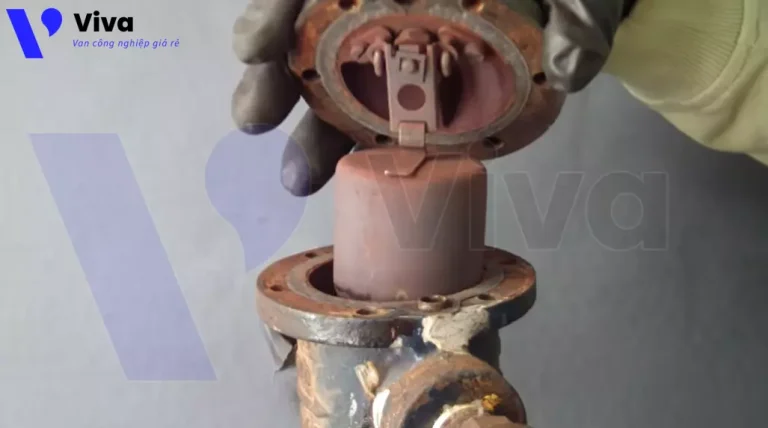

Tìm hiểu hướng dẫn bảo trì bẫy hơi Công việc bảo trì bẫy hơi là...

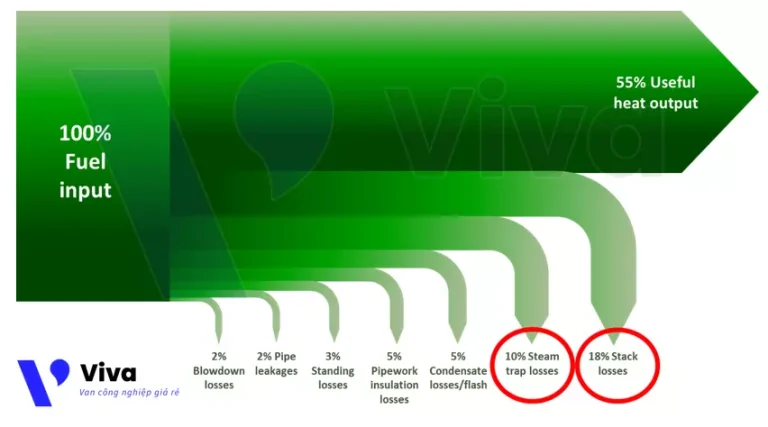

Tìm hiểu về tổn thất năng lượng qua bẫy hơi Thực chất, theo nghiên cứu...

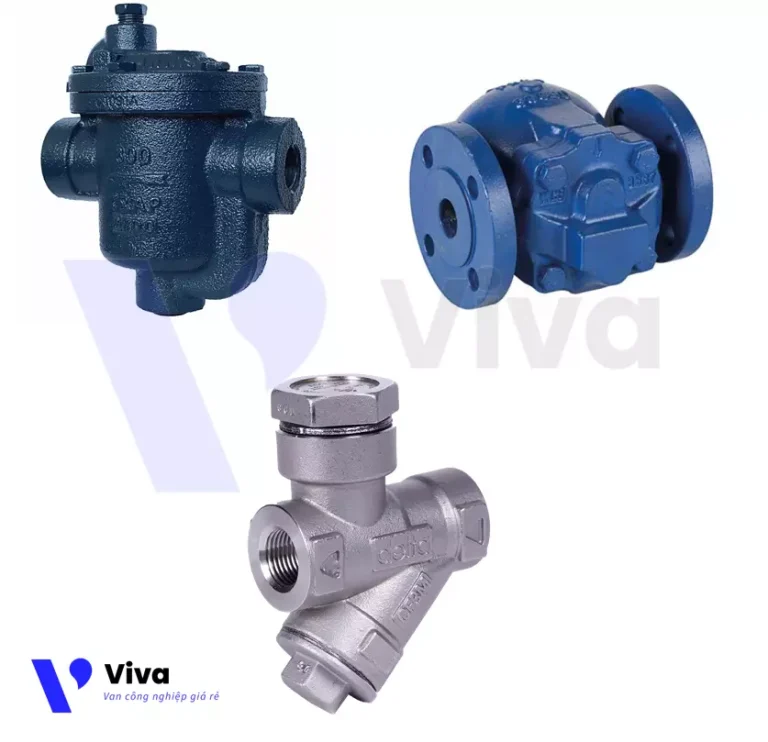

Tìm hiểu về hoạt động của bẫy hơi Hoạt động của bẫy hơi sẽ có...
Bẫy hơi là một thiết bị vô cùng quan trọng trong các hệ thống hơi...
1 Bình luận
Việc tìm ra bẫy hơi bị lỗi, hỏng trong hệ thống là rất quan trọng....
Tìm hiểu về các phương pháp kiểm tra bẫy hơi Việc bảo trì bẫy hơi...
[vivatoc]
Tìm hiểu về bẫy hơi
Bẫy hơi là một van công nghiệp, bẫy hơi thường được lắp đặt trong các hệ thống hơi để loại bỏ nước ngưng tụ ở trong các hệ thống đường ống này, ngoài ra bẫy hơi còn có thể giúp loại bỏ không khí và khí không ngưng khỏi hệ thống đường ống.
Bẫy hơi có các dòng sản phẩm đa dạng, các dòng bẫy hơi phổ biến đó là bẫy hơi bóng phao, bẫy hơi gầu đảo, bẫy hơi đồng tiền, bẫy hơi lưỡng kim, bẫy hơi tiết lưu, bẫy hơi ống xếp… Mỗi một sản phẩm bẫy hơi này sẽ có những đặc điểm riêng biệt, phù hợp với các ứng dụng riêng.
Các bẫy hơi được ứng dụng trong các hệ thống hơi, cụ thể được ứng dụng với những ứng dụng như trong các đường ống phân phối hơi, trong các hệ thống sưởi bằng hơi nước, thiết bị hoạt động bằng hơi nước…
Cấu tạo của bẫy hơi
Như đã nhắc đến ở trên, bẫy hơi có rất nhiều dòng, nhiều chủng loại, vì thế cấu tạo của từng loại bẫy hơi sẽ có từng điểm riêng biệt. Tuy nhiên, để xả nước ngưng, thì tất cả các bẫy hơi đều có đặc điểm cấu tạo chung như sau:
Thân bẫy: Thân bẫy là bộ phận bao bọc bên ngoài bẫy hơi, là thành phần cấu trúc bẫy hơi, thân bẫy có thể được thiết kế theo mục đích riêng hoặc thường thấy nhất là được thiết kế dựa trên các chi tiết nằm trong bẫy hơi. Với mỗi loại bẫy hơi, thì hình dạng của thân lại khác nhau. Ta cũng có thể dựa vào hình dáng của bẫy hơi mà xác định được nó thuộc dòng bẫy hơi nào.
Thân bẫy hơi được cấu tạo từ dòng vật liệu rất đa dạng phổ biến nhất là các loại vật liệu gang, thép, inox, đồng…Loại vật liệu inox là vật liệu tốt nhất, khả năng chống ăn mòn, chống gỉ tốt nhất mà lại có độ bền cao.
Bộ phận chuyển động: Bộ phận chuyển động này trong bẫy hơi là bộ phận quan trọng nhất, có thể coi nó là một bộ phận để điều khiển hoạt động đóng mở bẫy hơi bởi vì bộ phận chuyển động này sẽ được liên kết trực tiếp với cửa xả của bẫy hơi.
Bộ phận chuyển động của các dòng bẫy hơi khác nhau sẽ hoàn toàn khác nhau. Ví dụ: Bẫy hơi bóng phao thì bộ phận chuyển động là bóng phao, bẫy hơi gầu đảo bộ phận chuyển động là gầu đảo, bẫy hơi lưỡng kim bộ phận chuyển động là thanh lưỡng kim, bẫy hơi đồng tiền bộ phận chuyển động là đĩa, bẫy hơi ống xếp bộ phận chuyển động là ống xếp.
Thiết kế khác nhau, vật liệu cấu tạo của từng loại cũng sẽ khác nhau.
Cổng vào: Cổng vào kết nối với đường ống đầu vào dẫn nước ngưng, không khí, hơi nước vào bẫy.
Cổng xả: Cổng xả này là nơi để nước ngưng thoát ra cổng xả vừa có chức năng xả nước ngưng, vừa có chức năng xả không khí, khí không ngưng.
Nguyên lý hoạt động của bẫy hơi
Các bẫy hơi có cấu tạo đa dạng vì vậy, nguyên lý hoạt động của các dòng sản phẩm này cũng rất đa dạng. Tùy vào từng dòng sản phẩm của bẫy hơi, nguyên lý hoạt động của chúng sẽ khác nhau. Dựa vào nguyên lý hoạt động của bẫy hơi, các bẫy hơi được phân thành ba loại chính đó là bẫy hơi cơ học, bẫy hơi nhiệt tĩnh, bẫy hơi nhiệt động.
Các loại bẫy hơi cơ học đó là bẫy hơi bóng phao, bẫy hơi gầu đảo. Bẫy hơi nhiệt tĩnh có bẫy hơi ống xếp, bẫy hơi lưỡng kim, bẫy hơi giãn nở nhiệt. Bẫy hơi nhiệt động có các dòng là bẫy hơi đồng tiền, bẫy hơi tiết lưu, bẫy hơi xung lực.
Nguyên lý hoạt động cơ bản của bẫy hơi cơ học là dựa trên sự chênh lệch khối lượng riêng của nước và hơi nước.
Nguyên lý hoạt động cơ bản của bẫy hơi nhiệt tĩnh thì dựa vào sự chênh lệch nhiệt độ.
Nguyên lý hoạt động cơ bản của bẫy hơi nhiệt động thì dựa vào sự chênh lệch áp suất, vận tốc.
Phân loại một số các sản phẩm bẫy hơi
Các sản phẩm bẫy hơi rất đa dạng, vì vậy để có thể dễ dàng phân biệt các loại bẫy hơi hơn. Người ta thường phân loại các loại bẫy hơi thành các dòng chính đó là:
Bẫy hơi cơ học
Bẫy hơi cơ học bao gồm có các dòng sản phẩm đó là bẫy hơi bóng phao, bẫy hơi gầu đảo. Các sản phẩm bẫy hơi bóng phao và bẫy hơi gầu đảo đều có đặc điểm là khả năng xả nước ngưng tốt. Khả năng xả không khí và khí không ngưng tốt. Các bẫy hơi cơ học này được thiết kế và hoạt động dựa trên sự chênh lệch về khối lượng riêng của nước và hơi. Nước có khối lượng riêng lớn hơn hơi.
Bẫy hơi nhiệt tĩnh
Bẫy hơi nhiệt tĩnh cũng được sử dụng với mục đích chính là để loại bỏ nước ngưng và khí không ngưng. Vậy điểm khác biệt của dòng sản phẩm này là gì? Các sản phẩm bẫy hơi nhiệt tĩnh này thì được thiết kế hoạt động bởi sự khác biệt của nhiệt độ hơi nước và nhiệt độ nước ngưng.
Bẫy hơi nhiệt tĩnh sẽ bao gồm một số các sản phẩm đó là: Bẫy hơi ống xếp, bẫy hơi lưỡng kim, bẫy hơi giãn nở nhiệt.
Bẫy hơi nhiệt động
Tương tự như vậy, hoạt động của bẫy hơi nhiệt động cũng khác biệt. Các bẫy hơi nhiệt động thì được thiết kế cấu tạo để hoạt động dựa vào sự khác nhau về áp suất hay vận tốc của hai lưu chất là hơi nước và nước.
Các loại bẫy hơi nhiệt động phổ biến đó là: Bẫy hơi đồng tiền, bẫy hơi xung lực, bẫy hơi tiết lưu…
Tính năng của bẫy hơi
Bẫy hơi là một sản phẩm van công nghiệp, khi lắp đặt trong các hệ thống hơi, chức năng chính của các bẫy hơi này đó là:
Bẫy hơi giúp xả nước ngưng trong hệ thống, là một thiết bị giúp xả nước ngưng trong hệ thống một cách tự động. Tức là khi có nước ngưng đi vào bẫy thì bẫy hơi sẽ tự động mở để xả nước ngưng.
Bẫy hơi giúp xả khí không ngưng và không khí. Các khí không ngưng đó là các khí không phải không khí như cacbon dioxide có tồn tại trong hệ thống hơi nước. Không khí là các khí tồn tại trong tất cả các đường ống dẫn hơi.
Bẫy hơi xả nước ngưng giúp tránh tình trạng dòng chảy hai pha xảy ra và các tác hại của dòng chảy hai pha gây ra cho hệ thống.
Việc bẫy hơi xả nước ngưng và nước không ngưng khỏi hệ thống hơi nước trước hết là giúp hệ thống hơi nước tránh được tình trạng hỏng hóc do búa nước gây ra (nước ngưng tồn tại trong hệ thống thường gây ra tình trạng búa nước).
Bên cạnh đó cũng giúp ổn định hiệu suất của hệ thống, tránh hệ thống hơi bị ảnh hưởng đến quá trình truyền nhiệt của hơi nước do nước ngưng và không khí gây ra.
Yêu cầu về bẫy hơi
Các bẫy hơi khi được thiết kế, sử dụng, ứng dụng cần phải được đáp ứng những yêu cầu cơ bản dưới đây:
Các bẫy hơi cần phải được thiết kế để gây ra các tổn thất hơi nước tối thiểu, việc gây tổn thất hơi nước sẽ gây tổn thất năng lượng đáng kể.
Các bẫy hơi cần phải có khả năng chống mài mòn tốt và đảm bảo tuổi thọ cao.
Các bẫy hơi cần có khả năng xả tốt, hiệu suất hoạt động tốt và dịch vụ đáng tin cậy.
Các bẫy hơi phải có khả năng chống lại áp suất ngược tốt.
Các bẫy hơi cũng phải có khả năng chịu được búa nước tốt, chống búa nước tốt để tránh các lỗi bị hỏng.
Các bẫy hơi cũng nên có khả năng thoát không khí tốt, các khí không ngưng và không khí cũng là nguyên nhân gây giảm hiệu suất của hệ thống hơi, không khí có thể gây giảm nhiệt độ của hơi nước, ảnh hưởng đến quá trình truyền nhiệt của hơi nước.
Ưu điểm và nhược điểm của bẫy hơi
Bẫy hơi là một sản phẩm đa dạng các dòng và các chủng loại. Mỗi một loại bẫy hơi này sẽ có những đặc điểm riêng biệt mang lại những ưu điểm và nhược điểm riêng. Hãy xác định đặc trưng của hệ thống của bạn và lựa chọn bẫy hơi thích hợp nhất. Dưới đây là các ưu điểm và nhược điểm chung mà các bẫy hơi mang lại.
Ưu điểm của bẫy hơi
Bẫy hơi là một van công nghiệp hoàn toàn tự động, nó hoạt động dựa trên các nguyên lý khác nhau tuy nhiên mục tiêu chung đều là để xả nước ngưng và hoạt động của nó đều là tự động, không cần sự can thiệp của con người và cũng không cần sử dụng nguồn năng lượng để vận hành.
Các sản phẩm bẫy hơi thì đa dạng chủng loại vì vậy, việc lựa chọn một sản phẩm thích hợp với hệ thống hơi của bạn là một việc hoàn toàn đơn giản.
Bẫy hơi vừa có khả năng xả nước ngưng và vừa có khả năng xả ác khí không ngưng, không khí.
Các bẫy hơi được cấu tạo từ những dòng vật liệu đa dạng, thích hợp với từng môi trường, điều kiện ứng dụng khác nhau.
Bên cạnh đó, các loại bẫy hơi cũng sẽ có các kích thước đa dạng để thích hợp với nhu cầu sử dụng của khách hàng.
Nhược điểm của bẫy hơi
Các bẫy hơi khi sử dụng với hệ thống thường gây ra hiện tượng rò rỉ hơi nước, gây thất thoát năng lượng và điều này thì khó có thể tránh khỏi, chỉ có thể lựa chọn giữa các bẫy hơi phù hợp nhất ít tổn thất hơi nhất.
