Đồng hồ đo lưu lượng hơi nước được sử dụng để đo lưu lượng hơi nước.
Trong nhiều ngành công nghiệp, hơi nước được sử dụng như một nguồn nhiên liệu để tạo ra năng lượng hay nhiệt năng.
Để sản xuất hơi nước cần quá trình phức tạp và tốn kém, vì vậy đồng hồ đo lưu lượng hơi nước được sản xuất để đo lưu lượng hơi nước nhằm mục đích để theo dõi, kiểm soát hoặc nhằm mục đích thanh toán.
Đồng hồ đo lưu lượng hơi nước thường được sử dụng trong lò hơi, nó có khả năng trong việc đánh giá hiệu suất của hệ thống và cung cấp dữ liệu hữu ích trong việc đánh giá hiệu suất lò hơi, tính toán hiệu suất lò hơi và theo dõi lượng hơi. Đồng hồ đo lưu lượng hơi nước cũng tương tự như dòng đồng hồ đo nước
Các dạng đồng hồ đo lưu lượng hơi nước
Đồng hồ đo lưu lượng hơi nước chênh lệch áp suất
Đồng hồ đo lưu lượng chênh lệch áp suất có các dạng đồng hồ dạng tấm Orifice, đồng hồ mục tiêu, ống venturi và ống pilot.
Đồng hồ đo lưu lượng chênh lệch áp suất đo lưu lượng hơi đo lưu lượng hơi dựa vào sự thay đổi áp suất khi hơi nước chảy qua một bộ phận như tấm orifice, vòi phun…
Sự chênh lệch áp suất này cho biết vận tốc của dòng chảy, qua đó biết được lưu lượng của hơi nước.
Đồng hồ đo lưu lượng chênh lệch áp suất các loại đều có chung ưu điểm đó là những dòng đồng hồ này có giá thành thấp do chi phí sản xuất đồng hồ nước này thấp.
Đồng hồ đo lưu lượng chênh lệch áp suất này cũng có những nhược điểm như phạm vi của đồng hồ chênh lệch áp suất này thường hạn chế.
Đồng hồ này khi lắp đặt cần phải cẩn thận để bảo bảo các đường xung của máy phát không bị tắc nghẽn theo thời gian.
Đồng đo lưu lượng hơi nước tuabin
Đồng hồ đo lưu lượng hơi nước tuabin có cấu tạo gồm một roto nhiều cánh được lắp vuông góc với dòng chảy.
Khi đồng hồ đo lưu lượng hơi nước tuabin hoạt động, dòng chảy chảy qua đồng hồ làm cho tuabin này quay, tốc độ quay của tuabin tỉ lệ thuận với vận tốc của dòng chảy, do đó có thể đo được lưu lượng của dòng lưu chất.
Để xác định tốc độ quay của tuabin, đồng hồ đo lưu lượng hơi nước dạng tuabin được thiết kế thêm bộ phận công tắc tiệm cận điện tử được gắn bên ngoài đường ống.
Đồng hồ đo lưu lượng hơi nước tuabin có độ chính xác tốt, nhược điểm của dòng đồng hồ đo lưu lượng dạng tuabin đó là dòng đồng hồ này khi hoạt động trong môi trường hơi nước bị ướt thì nó có thể làm ảnh hưởng đến tuabin làm hỏng tuabin ngoài ra còn gây ảnh hưởng đến kết quả đo của đồng hồ đo.

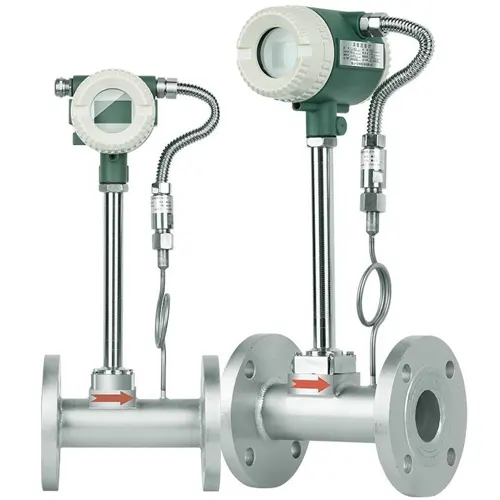

Đồng hồ đo lưu lượng hơi nước dạng xoáy
Đồng hồ đo lưu lượng hơi dạng xoáy được lắp đặt một phận hạn chế dòng chảy trong đồng hồ, bộ phận này sẽ gây cản trở dòng chảy trong đồng hồ.
Khi dòng chảy trong lưu chất chảy qua đồng hồ, chảy qua bộ phận này sẽ tạo ra các xoáy do có vật cản.
Có một bộ phận cảm biến trong đồng hồ để phát hiển, đếm và hiển thị số lượng xoáy.
Số lượng xoáy được tạo ra khi chảy qua đồng hồ tỉ lệ với tốc độ dòng chảy, nhờ vậy, đo được lưu lượng của dòng chảy.
Dòng đồng hồ đo lưu lượng hơi dạng xoáy này, ở dòng chảy thấp, xung không được tạo ra và lưu lượng kế không thể đọc hoặc chỉ đọc được ở mức thấp.
Việc lắp đặt đồng hồ này cần sự cẩn thận, bởi khi lắp đặt sai cách cũng có thể sẽ ảnh hưởng đến kết quả đo đối với dòng đồng hồ này.
Nguyên lý của đồng hồ đo lưu lượng hơi nước
Đồng hồ đo lưu lượng hơi nước với những dòng sẽ có cấu tạo khác nhau, vì thế nguyên lý hoạt động của những dòng này cũng sẽ khác nhau.
Như đã nhắc ở trên đồng hồ đo lưu lượng nước có các dạng đó là chênh lệch áp suất, dạng tuabin, dạng xoáy. Nguyên lý hoạt động cơ bản của những dòng đồng hồ đo lưu lượng hơi nước trên như sau:
Nguyên lý đồng hồ đo lưu lượng hơi nước chênh lệch áp suất
Đồng hồ đo lưu lượng chênh lệch áp suất hoạt động dựa trên sự chênh lệch áp suất khi dòng lưu chất chảy qua vòi phun hay tấm Orifice.
Đồng hồ đo lưu lượng chênh lệch áp suất đo vận tốc của dòng chảy dựa trên sự chênh lệch áp suất.
Nguyên lý đồng hồ đo lưu lượng hơi nước tuabin
Đồng hồ đo lưu lượng hơi nước dạng tuabin hoạt động đo lưu lượng vận tốc dòng lưu chất nhờ vào hoạt động của tuabin.
Dòng chảy chảy qua đồng hồ sẽ làm tuabin quay.
Nguyên lý đồng hồ đo lưu lượng hơi nước dạng xoáy
Đồng hồ đo lưu lượng hơi nước dạng xoáy đo vận tốc của dòng chảy dựa trên các dòng xoáy được tạo ra khi chảy qua đồng hồ.
Cách lắp đặt đồng hồ đo lưu lượng hơi nước
Để lắp đặt đồng hồ đo lưu lượng hơi nước cần phải lưu ý đến một số kỹ thuật sau:
Lắp đặt đồng hồ đo lưu lượng hơi nước vào đường ống lưu ý về khoảng cách lắp đặt trong đường ống cụ thể như sau:
Với đường ống tiêu chuẩn cần lắp đặt đường ống thẳng chiều dài tối thiểu của ống trước đồng hồ phải gấp 15 lần đường kính ống và sau đồng hồ phải dài gấp 5 lần đường kính ống.
Khi đồng hồ được lắp cho đường ống giảm và đường ống tăng cũng tương tự như lắp đặt cho đường ống thẳng tiêu chuẩn, chiều dài ống trước đồng hồ tối thiểu phải gấp 15 lần đường kính ống và chiều dài sau đồng hồ phải dài gấp 5 lần đường kính ống.
Khi lắp đặt đồng hồ sau đường ống có 1 góc cong cần lưu ý đến chiều dài ống tối thiểu sau đường ống cong phải gấp 25 lần đường kính của đường ống, sau đồng hồ phải gấp 5 lần đường ống.
Khi lắp đặt đồng hồ sau đường ống có 2 góc cong cần lưu ý đến chiều dài ống tối thiểu sau đường cong gấp 50 lần đường kính ống, sau đồng hồ phải gấp 5 lần đường ống.
Khi lắp cùng van khóa ở hạ lưu, lưu ý lắp đặt đồng hồ với khoảng cách với khóa gấp 5 lần đường kính.
Khi lắp cùng van khóa ở vị trí thượng lưu, cần lắp đặt đồng hồ cách khóa gấp 25 lần đường kính ống.
Ưu điểm và nhược điểm của các dòng đồng hồ đo lưu lượng hơi nước
Ưu điểm của các dòng đồng hồ đo lưu lượng hơi nước
Ưu điểm của đồng hồ đo lưu lượng hơi nước chênh lệch áp suất
Đồng hồ đo lưu lượng hơi nước chênh lệch áp suất có ưu điểm là kết cấu, thiết kế đơn giản.
Giá thành đồng hồ dòng này thấp.
Dòng đồng hồ đo lưu lượng dạng chênh lệch áp suất này có độ chính xác cao.
Ưu điểm của đồng hồ đo lưu lượng hơi nước dạng tuabin
Đồng hồ đo lưu lượng dạng tuabin này có thể sử dụng đo nhiều loại lưu chất.
Đồng hồ cho khả năng đo lưu lượng chính xác.
Chiều dài lắp đặt tương đối nhỏ gọn.
Dòng đồng hồ này có thể đo lưu lượng cho những hệ thống có kích thước lớn.
Đồng hồ đo lưu lượng dạng này có thể lắp đặt theo hai chiều.
Đồng hồ dạng này ít cản trở dòng chảy.
Đồng hồ dạng này không có bộ phận chuyển động.
Nhược điểm của các dòng đồng hồ đo lưu lượng hơi nước
Nhược điểm của dòng đồng hồ đo lưu lượng hơi nước dạng chênh lệch áp suất
Dòng đồng hồ này khi kích thước càng lớn thì càng tốn diện tích lắp đặt và yêu cầu chiều dài lắp đặt đường ống cũng lớn.
Nhược điểm của đồng hồ đo lưu lượng hơi nước dạng tuabin
Dòng đồng hồ đo lưu lượng dạng tuabin này có bộ phận chuyển động là tuabin, bộ phận tuabin này cần phải được bảo dưỡng thường xuyên.
Hơi nước bị ướt, ẩm có thể làm ảnh hưởng đến độ chính xác của đồng hồ.
Đối với những đường ống có kích thước nhỏ, lựa chọn sử dụng đồng hồ này tương đối phí vì nó gây tốn kém.
Nhược điểm của dòng đồng hồ đo lưu lượng hơi nước dạng xoáy
Dòng đồng hồ này chỉ sử dụng cho những hệ thống lưu lượng nước lớn.
Đồng hồ này có thể sai số khi có sự rung động tác động lên đồng hồ.
Lắp đặt đồng hồ vào đường ống theo chiều dài quy chuẩn.
Ứng dụng của đồng hồ đo lưu lượng hơi nước
Đồng hồ đo lưu lượng hơi nước được ứng dụng trong các lò hơi.
Nó được ứng dụng đo lưu lượng hơi nước được cung cấp cho các nhà máy.
Nó được ứng dụng đo hơi nước khô, hơi nước bão hòa, các ứng dụng khí và không khí.
Giám sát năng lượng cho các ứng dụng sưởi ấm và làm mát…
