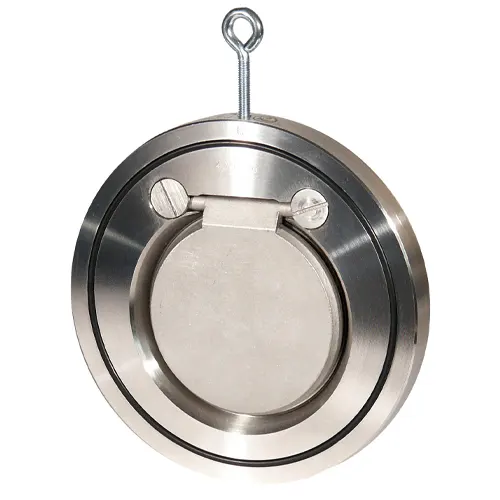

Van 1 chiều cửa lật còn có những tên gọi khác như van 1 chiều treo, van một chiều đĩa. Dòng van một chiều này có cấu tạo rất đơn giản, nó chỉ gồm một đĩa van được kết nối với thân van thông qua một bản lề, nó hoạt động đóng mở tương tự như một cánh cửa. Dòng van này chỉ cho phép dòng lưu chất chảy theo một hướng và ngăn chặn dòng chảy ngược nhờ thiết kế bản lề đặc biệt.
Van 1 chiều cửa lật được cấu tạo từ các dòng vật liệu như gang, inox, thép, nhựa… Tuy nhiên có thể thấy dòng van inox vẫn được sử dụng phổ biến hơn cả.
Dòng van này mang lại nhiều ưu điểm như thiết kế nhỏ gọn, không chiếm nhiều không gian đường ống, thiết kế đơn giản, dễ dàng bảo trì, lắp đặt cũng đơn giản, dễ dàng. Vì vậy, chúng được sử dụng khá là thông dụng trong nhiều ứng dụng khác nhau, trong nhiều ngành công nghiệp khác nhau để điều chỉnh dòng chảy của các lưu chất chỉ theo 1 hướng.
Cấu tạo của van 1 chiều cửa lật rất đơn giản nó có cấu tạo chỉ bao gồm các bộ phận đó là thân van, đĩa van, bản lề và móc treo. Dòng van này có thể được kết nối với đường ống thông qua kết nối kẹp wafer, nó được kẹp giữa 2 mặt bích và kết nối bằng bu lông. Phần thân van có thể là dạng wafer có tai bích hoặc không có mặt bích.
Nguyên lý hoạt động dòng van này cũng rất đơn giản, nó hoạt động đóng mở nhờ hoạt động nâng lên hạ xuống của đĩa van thông qua bản lề kết nối. Khi dòng lưu chất chảy qua van theo đúng hướng thì áp lực của dòng chảy sẽ tác động vào đĩa van, nâng đĩa van lên, cho phép dòng lưu chất có thể chảy qua. Khi dòng lưu chất ngừng chảy, đĩa van không bị tác động lực và tác động của áp suất ngược, đĩa sẽ tự động hạ xuống, đóng cửa van lại và dòng lưu chất chảy ngược bị chặn lại.
Có thiết kế đơn giản, kích thước nhỏ gọn.
Van có trọng lượng nhẹ, chỉ bằng 1/6 so với dòng van một chiều thông thường.
Kích thước của van hẹp, nên có thể tiết kiệm diện tích lắp đặt giữa hai mặt bích, bên cạnh đó cũng tiết kiệm được bu lông, có thể sử dụng dòng bu lông ngắn hơn.
Dòng van này giúp lắp đặt dễ dàng.
Có thể lắp đặt van theo chiều dọc và chiều ngang.
Dòng van này hoạt động trơn tru, ít khi gặp phải sự cố, hạn chế việc bảo trì và tuổi thọ của van lâu dài.
Nó không gây tổn thất áp suất hoặc gây tổn thất ở mức rất thấp.
Dòng van này được sử dụng để ngăn chặn dòng chảy ngược trong các hệ thống đường ống, thiết kế của chúng có sự khác biệt so với một số sản phẩm van 1 chiều khác. Một số đặc điểm chính của dòng van này đó là:
Cấu tạo: Chúng được thiết kế với 1 đĩa có khả năng đóng mở trên một bản lề.
Thiết kế kết nối wafer: Chúng được thiết kế để phù hợp cho việc được kẹp giữa 2 mặt bích trong một đường ống. Kiểu kết nối này là kiểu kết nối wafer, thiết kế rất nhỏ gọn và không chiếm nhiều không gian trong đường ống.
Chức năng: Được thiết kế để cho phép dòng chảy trong đường ống chỉ theo 1 hướng, ngăn chặn tình trạng dòng chảy ngược. Khi dòng chảy đúng hướng, đĩa sẽ mở ra để cho lưu chất chảy qua, khi dòng chảy chảy theo hướng ngược lại, đĩa sẽ đóng lại để ngăn dòng chảy ngược.
Giảm áp suất thấp: Van ít gây cản trở dòng chảy, do đó tổn thất áp suất qua van thấp.
Dễ dàng lắp đặt: Van dễ dàng lắp đặt, không đòi hỏi nhiều không gian, giúp cho chúng trở thành lựa chọn phổ biến cho nhiều ứng dụng.
Bảo trì: Chúng ít yêu cầu bảo trì hơn vì có ít bộ phận chuyển động và thường được thiết kế để tự làm sạch.
Giới hạn nhiệt độ và áp suất: Van có thể được sử dụng với với điều kiện nhiệt độ và áp suất đa dạng, phù hợp với nhiều hệ thống khác nhau.
Định hướng lắp đặt đúng: Điều quan trong là phải lắp đặt van 1 chiều cửa lật theo đúng hướng, mũi tên trên thân van chỉ theo hướng của dòng chất lỏng. Nếu lắp đặt sai hướng thì việc sử dụng các van này coi như vô nghĩa.
Kích thước chính xác: Kích thước của van phải phù hợp với kích thước của đường ống, phù hợp với tốc độ dòng chảy và áp suất của dòng chảy trong hệ thống để đảm bảo hiệu suất tối ưu.
Lựa chọn vật liệu: Vật liệu cấu tạo van nên được lựa chọn dựa trên loại chất lỏng được xử lý và nhiệt độ, áp suất của hệ thống. Các vật liệu được sử dụng phổ biến trong sản xuất sản phẩm này đó là vật liệu thép không gỉ, thép carbon, gang.
Vật liệu gioăng làm kín: Vật liệu gioăng làm kín cũng cần được cân nhắc lựa chọn dựa trên loại chất lỏng được xử lý, nhiệt độ, áp suất. Có các loại gioăng thông dụng đó là gioăng EPDM, NBR, Viton….
Áp suất ngược: Cần xem xét áp suất ngược khi lựa chọn và lắp đặt van bởi chúng có thể hoạt động không bình thường nếu áp suất ngược trong hệ thống thay đổi liên tục.
Cân nhắc đến khả năng bảo trì: Cần lắp đặt tại những vị trí dễ dàng truy cập, dễ dàng bảo trì và sửa chữa.
Khả năng tương thích với hệ thống: Cần lưu ý đến các thông số cơ bản của van như loại van, kích thước van kích thước mặt bích.
Khả năng tương thích với các thành phần hệ thống khác: Đảm bảo rằng van 1 chiều cửa lật tương thích với các thành phần hệ thống khác như máy bơm hay các van điều khiển khác để đảm bảo rằng van có thể hoạt động đúng.
Van 1 chiều cửa lật inox được cấu tạo từ các vật liệu inox, inox 304, inox 316. Van có khả năng chống gỉ tốt và làm việc tốt trong nhiệt độ cao và áp suất cao, van được kết nối kẹp vào giữa hai mặt bích, được kết nối với mặt bích tiêu chuẩn PN16, ANSI 150.
Dòng van này được chế tạo từ vật liệu thép, nó có các kích thước từ DN40 – DN300, nó có thể được sử dụng ở cả những môi trường lưu chất có áp suất cao và áp suất thấp, dòng van cửa lật thép thường được ứng dụng ở những thiết bị máy bơm, hệ thống sưởi ấm và điều hòa không khí.
Các dòng vật liệu nhựa chế tạo nên dòng van này như nhựa PVC, nhựa UPVC, nhựa CPVC, các dòng van nhựa có đặc tính kháng hóa chất nổi trội, nó có thể chống lại hầu hết các loại hóa chất loãng và làm việc tốt trong môi trường hóa chất loãng như axid loãng, kiềm, muối…
Xem thêm: Van một chiều dùng cho dầu nóng
