Van cổng ty nổi

Van cổng ty nổi là gì?

Trước hết, để biết được van cổng ty nổi là gì, ta phải tìm hiểu trước van cổng là gì? Van cổng hay còn được gọi là van cửa, van chặn. Nó có chức năng để điều khiển đóng mở dòng lưu chất thông qua việc nâng lên hạ xuống lá van hình đĩa nằm bên trong van.

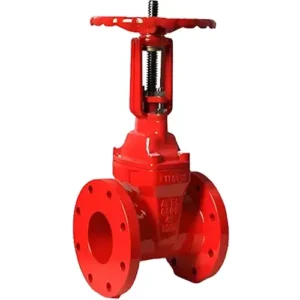

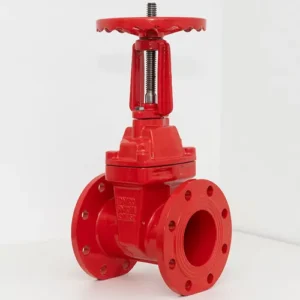

Vậy van cổng ty nổi là gì? Đây là một dòng van cổng có phần ty lộ ra ngoài có thể nhìn thấy bằng mắt thường. Dòng van này thiết kế ty lộ cao lên trên và hở, khi van đóng mở có thể dễ dàng quan sát được. Nếu van đang mở phần ty sẽ nổi lên cao, nếu van đang đóng phần ty van sẽ chìm xuống dưới.

Dòng sản phẩm này được sử dụng khá phổ biến vì nó có giá thành khá rẻ và nó có độ bền cao, có thể làm việc được trong môi trường khắc nghiệt có áp suất cao.

Thông số kỹ thuật của van cổng ty nổi

• Kích cỡ van cổng: DN50 – DN2000.
• Vật liệu: gang, gang cầu, inox, thép,…
• Kết nối : Mặt bích tiêu chuẩn BS, JIS, DIN.
• Điều khiển: tay quay, điều khiển điện, điều khiển khí nén,…
• Áp lực làm việc : PN10, PN16, PN25, PN40.
• Nhiệt độ làm việc : ~300 độ C.
• Môi trường làm việc: nước, nước nóng, dung dịch, hóa chất,…
• Xuất xứ: Đài Loan, Malaysia, Nhật Bản, Trung Quốc, Châu Âu….
• Bảo hành: 12 Tháng.

Sản phẩm van cổng ty nổi được dùng để làm gì?

Sản phẩm van cổng ty nổi là một dòng van 2 chiều, chúng là một trong những dòng van điều khiển được sử dụng nhiều nhất.

Dòng van điều khiển là dòng van được sử dụng để điều khiển dòng chảy. Để phục vụ những nhiệm vụ khác nhau của hệ thống, dòng lưu chất trong đường ống được điều tiết lưu lượng hoặc chặn dòng chảy, lúc này các van điều khiển được lắp đặt thực hiện nhiệm vụ kể trên.

Với những mục đích sử dụng khác nhau thì sử dụng các dòng van khác nhau, với dòng van này cho khả năng sử dụng với các hệ thống lưu lượng nước, xăng dầu…

Dòng van này thường được lựa chọn để sử dụng điều khiển dòng chảy tại những hệ thống cần cân nhắc đến áp suất làm việc nhờ thiết kế không gây tổn thất áp suất.

Đặc điểm của kiểu ty nổi của van cổng ty nổi

Ta có thể dễ dàng phân biệt 2 dòng van ty nổi và dòng ty chìm thông qua quan sát hình dáng bên ngoài của van.

Với dòng van cổng ty nổi thì ty van (Trục van) có thể được nhìn thấy bên ngoài, với dòng van ty chìm thì lại ngược lại, bộ phận ty không thể được nhìn thấy bên ngoài do chúng được thiết kế chìm trong thân van.

Cũng bởi vì ty van được thiết kế nổi ra bên ngoài thì dòng van được thiết kế với kích thước lớn hơn, điều này sẽ yêu cầu vị trí lắp đặt rộng hơn so với những dòng van ty chìm.

Ta có thể dựa vào đặc điểm này để xác định được vị trí đóng mở hiện tại của.

Bộ phận ty được thiết kế dạng nổi thị phần ren được tiện trên đầu trục.

Đặc điểm cấu tạo của van cổng ty nổi

Van cổng ty nổi có đặc điểm đặc trưng đó là bộ phận ty của nó lộ ra ngoài, đó cũng là lý do nó có tên là van cổng ty nổi, nó có cấu tạo gồm:

Thân van: Thân van được chế tạo từ các loại vật liệu khác nhau như inox, gang, thép.

Ty van: Hay còn được gọi là trục van, phần ty van này được thiết kế lộ ra bên ngoài, ty van có tác dụng điều khiển đĩa van lên xuống để đóng mở van.

Đĩa van: Đĩa van được kết nối với phần ty van, nó làm nhiệm vụ chặn không cho lưu chất đi qua hoặc nâng lên giúp lưu chất có thể đi qua, phần đĩa van này thường được chế tạo bằng vật liệu gang, inox, thép và thường thấy nhất vẫn là đĩa van inox.

Bộ truyền động: Thường thấy nhất là bộ truyền động tay quay, ngoài ra còn có các loại như bộ điều khiển khí nén, bộ điều khiển điện.

Gioăng làm kín: Gioăng làm kín làm bằng vật liệu cao su, nó có nhiệm vụ làm kín van, ngăn tình trạng rò rỉ xảy ra.

Ưu điểm của van cổng ty nổi

Van cổng ty nổi cho khả năng đóng, ngắt lưu chất rất tốt.

Phần ty được thiết kế lộ ra nên có thể dễ dàng quan sát là van đang đóng hay mở, điều này rất tiện lợi.

Khi van được mở hoàn toàn, tổn thất áp suất gần như là không xảy ra.

Van có đa dạng các kích thước từ DN50 đến DN2000.

Đây là dòng van 2 chiều, nó có thể sử dụng theo hai hướng, khi lắp đặt cũng dễ dàng hơn.

Nhược điểm của van cổng ty nổi

Dòng van cửa nói chung và van cổng ty nổi nói riêng không được sử dụng để điều tiết lưu lượng, nó chỉ được sử dụng với mục đích là đóng ngắt dòng chảy.

Thời gian đóng mở van cũng khá lâu, để đóng hoàn toàn hoặc mở hoàn toàn van cần mất một khoảng thời gian, hành trình của ty van dài.

Van có ty nổi nên nó có thể chiếm nhiều diện tích.

Vật liệu chế tạo van cổng ty nổi

Dòng van này được chế tạo từ nhiều loại vật liệu khác nhau, các loại vật liệu phổ biến như: gang, thép, inox, mỗi loại vật liệu phù hợp với những điều kiện khác nhau, do đó van được chia thành các loại:

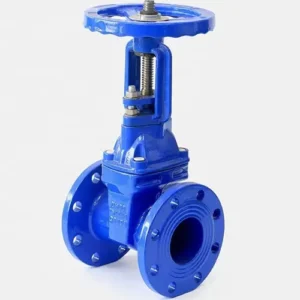

Van cổng gang ty nổi

Dòng vật liệu gang rất phổ biến, nó nổi tiếng bởi chất lượng tốt mà giá thành lại phải chăng, nó có độ bền cao, có khả năng chịu mài mòn, chịu lực tốt và nó còn được sơn một lớp sơn chống gỉ giúp chống ăn mòn.

Thông số kỹ thuật của van cổng ty nổi gang

• Chất liệu: Gang cầu, gang xám…
• Kích cỡ: DN50 – DN1000.
• Áp lực làm việc: 16bar
• Nhiệt độ làm việc: ~ 180 độ C
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan..
• Môi trường sử dụng: Nước sạch, nước bẩn, dầu…

•

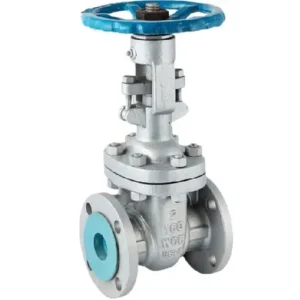

Van cổng thép ty nổi

Van cổng thép ty nổi có khả năng chịu áp lực cực tốt, có khả năng làm việc được trong môi trường khắc nhiệt như nhiệt độ cao, áp suất cao.

Thông số kỹ thuật của van cổng ty nổi thép

• Chất liệu: Thép không gỉ.
• Kích thước: DN100 – DN1500.
• Kết nối: Lắp bích.
• Nhiệt độ sử dụng: – 5 độ C – 200 độ C.
• Áp lực làm việc: 16bar, 24bar.
• Môi trường sử dụng: Lưu chất lỏng như nước sạch, nước bẩn, dầu….
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc.

•

Van cổng inox ty nổi

Van cổng ty nổi inox chuyên dụng cho các lưu chất có tính ăn mòn, tính axid, nó có khả năng chống ăn mòn chống gỉ sét cực kì tốt.

Thông số kỹ thuật của van cổng ty nổi inox

• Chất liệu: Inox 304, inox 316.
• Kích thước: DN200 – DN1200.
• Kết nối đường ống: Lắp bích.
• Áp suất làm việc: max 24bar.
• Nhiệt độ làm việc: ~ 240 độ C.
• Môi trường hoạt động: Nước, axid, hóa chất, nước biển…
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc.
