Van điện từ airtac 3V220-08

66.000( Đã có VAT )
Thị trường: 133.000
Tiết kiệm: 67.000 (50%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542210171 Mã: 21017 Danh mục:
Hỗ trợ trực tuyến

Van điện từ airtac 3V220-08

66.000( Đã có VAT )
Thị trường: 133.000
Tiết kiệm: 67.000 (50%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542210171 Mã: 21017 Danh mục:
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 19/07/2023 lúc 10:39 sáng

Tổng quan về van điện từ airtac 3V220-08

Van điện từ airtac 3V220-08 là sản phẩm van điều khiển điện từ của hãng airtac Đài Loan, thuộc series 3V200 có thiết kế 3 cổng 2 vị trí, và hai cuộn coil cùng với hai nút thử tay ở hai bên đầu giúp cho việc kiểm tra hoạt động của van dễ dàng hơn.

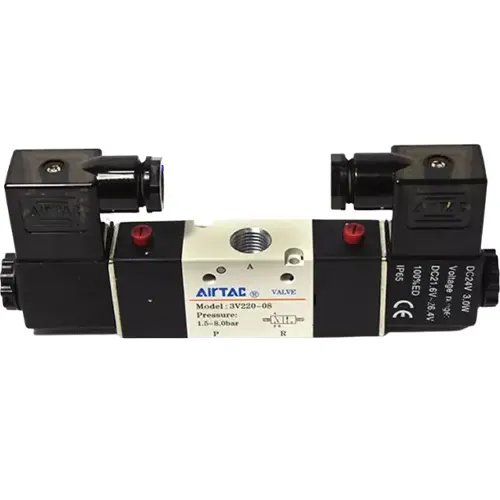

Van điện từ airtac 3V220-08
Van điện từ airtac 3V220-08

Van điện từ airtac 3V220-08 là van phân phối khí nén điều khiển điện từ, được sử dụng để điều khiển các loại xy lanh khí nén tác động đơn (khí nén tác động vào một đầu của xylanh, đầu còn lại sẽ được tác dụng bởi lò xo).

Xem thêm các Model khác:

-6%
80.000
-51%
74.000
-54%
60.000
-34%
65.000
-7%
65.000
-50%
66.000
-20%
56.000
-50%
66.000
-30%
69.000
-30%
69.000
-16%
56.000
-40%
99.000
-26%
50.000
-34%
196.000
-28%
130.000
-8%
55.000
-30%
123.000
-19%
57.000
-20%
120.000

Cách thức làm việc của van điện từ airtac 3V220-08

Như đã nói ở trên van được thiết kế với 3 cổng khí được bố trí trên thân van với cổng A ở phía trên và hai cổng P, R ở phía dưới.

Thân van được chế tạo từ hợp kim nhôm nên rất chắc chắn, ngoài nhiệm vụ tạo ra các đường dẫn khí nén bên trong van. Chi tiết này còn có vai trò như một thiết bị gá, giúp các chi tiết khác cấu thành van liên kết và cố định lại với nhau.

Bản thiết kế van điện từ airtac 3v220-08
Bản thiết kế van điện từ airtac 3v220-08

Với 3 cổng của van là:

Cổng P cổng khí nén đi vào

Cổng A cổng để khí nén đi ra, từ đây khí nén được đưa đến xylanh.

Cổng R là cổng xả, khí nén từ bên trong xylanh sẽ đi vào từ cổng A, sau đó được xả ra từ cổng R khi ta thay đổi vị trí làm việc của van.

Van điện từ airtac 3V220-08 có hai vị trí làm việc tương ứng với vị trí điều khiển hành trình đi ra, và vị trí điều khiển hành trình đi vào của ty xylanh khí nén.

Để chuyển đổi giữa các vị trí làm việc của van, ta phải tác dụng điện vào các đầu coil điện tương ứng, để sinh ra lực điện từ tác dụng lên ty van.

Tư vấn sản phẩm

Hiện nay dòng van điện từ airtac 3vV220-08 cũng như những sản phẩm cùng series, được chúng tôi nhập về với số lượng rất lớn với đầy đủ giấy tờ kiểm định.

Nếu bạn đang có nhu cầu về sản phẩm này. Hãy liện với chúng tôi qua thông tin liên hệ phía dưới màn hình, để nhận báo giá chi tiết cũng như được tư vấn cụ thể hơn về từ mẫu sản phẩm.

Chúng tôi sẽ phản hồi sớm nhất có thể.

Catalog van điện từ airtac 3v220-08
Catalog van điện từ airtac 3v220-08
Catalog van điện từ airtac 3v200-08
Catalog van điện từ airtac 3v200-08

Xem thêm: Van điện từ airtac 4M210-08

1 đánh giá cho Van điện từ airtac 3V220-08

  1. Avatar of Admin

    Admin (xác minh chủ tài khoản)

    Sản phẩm chất lượng. Giá tốt.

Thêm đánh giá

Tư vấn miễn phí

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA

  • Địa chỉ: Số 11 Ngách 192/66, đường Lê Trọng Tấn, P. Khương Mai, Q.Thanh Xuân, Tp. Hà Nội.
  • VPDD: Số 20 Ngõ 102 đường Hoàng Đạo Thành, P. Kim Giang, Q. Thanh Xuân, Tp. Hà Nội
  • Mã số thuế: 0110017856
  • Điện thoại: 0965.925.563
  • Email: vangiare.vn@gmail.com
  • Website: https://vangiare.vn
THÔNG SỐ KỸ THUẬT
  • Sản phẩm: Van khí nén điều khiển điện từ.
  • Xuất xứ: Đài Loan.
  • Model: 3V220-08.
  • Áp suất làm việc: 0.15 ~ 0.8 Mpa.
  • Nhiệt độ làm việc:Từ -20 đến 70 độ C.
  • Kích thước ba cổng bằng nhau: 1/4” (ren 13mm).
  • Điện điều khiển: AC 110V, 220V, 24V; DC 24V, 12V.
  • Loại van: Van 3 cổng 2 vị trí (van 3/2).
  • Lưu chất làm việc: Chất khí.
  • Tình trạng sản phẩm: Hàng mới 100 %.
  • bảo hành: 12 tháng.
  • Hãng: Airtac. Xem thông tin hãng
