Van điện từ gang là gì?

Van điện từ gang là dòng van được sử dụng để mở hoặc đóng ngắt lưu chất, khác biệt hoàn toàn so với các dòng van cơ van điện cho phép người dùng có thể vận hành sản phẩm từ xa thông qua công tắc đóng mở.

Dòng van điện từ này được đúc bằng vật liệu gang nó cho khả năng làm việc trong các hệ thống có lưu lượng lớn, ứng dụng trong các hệ thống lưu chất nước, không khí, lưu chất không ăn mòn.

Van điện từ gang thiết kế hai dạng chính là thường mở và thường đóng. Van thường mở, khi ở trạng thái bình thường nó luôn luôn mở, khi cấp điện van sẽ đóng. Van thường đóng thì ngược lại, ở trạng thái bình thường khi chưa có điện áp đi vào trong bộ phận coil điện thì van luôn trong trạng thái mở, cho tới khi người dùng cấp điện thì van chuyển qua trạng thái đóng.

Đây được xem là hai kiểu van phổ biến nhất của dòng van điện từ nói chung hiên nay áp dụng cho hầu hết các dòng van từ đồng, nhựa, gang cho tới inox.

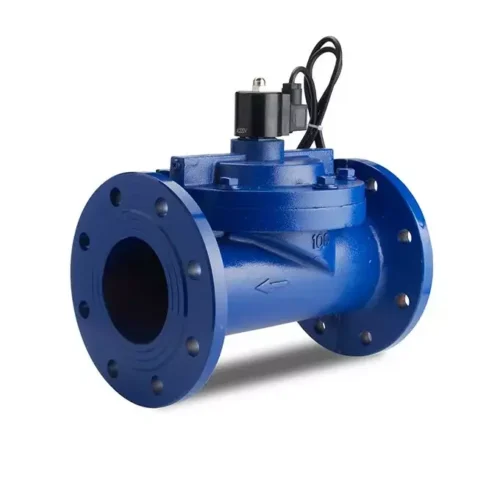

Van điện từ được chế tạo bằng gang kết nối mặt bích
Van điện từ được chế tạo bằng gang kết nối mặt bích

Xem thêm các sản phẩm vật liệu khác:

-15%
Original price was: 235.000₫.Current price is: 200.000₫.
-25%
Original price was: 200.000₫.Current price is: 150.000₫.
-33%
Original price was: 150.000₫.Current price is: 100.000₫.
-3%
Original price was: 200.000₫.Current price is: 195.000₫.

Cấu tạo van điện từ gang

Van điện từ gang được cấu tạo từ các bộ phận chính sau đây:

Cuộn dây điện từ: Cuộn dây điện từ này thực hiện chức năng điều khiển van, nó sử dụng nguồn điện AC hoặc DC và nguồn điện áp 24V hoặc 220V, điều này sẽ tùy thuộc vào hệ thống dây điện có sẵn sử dụng trong hệ thống.

Màng ngăn: Màng van tiêu chuẩn cho dòng van này là FKM, ngoài ra còn có các dòng khác như NBR, EPDM hoặc HNBR. Trong số ba vật liệu được sử dụng để chế tạo màng van ở trên khách hàng cần phải lưu ý, đối với vật liệu NPR đây là dòng vật liệu chuyên dùng cho các đường ống dẫn xăng, dầu.

Thân van: Thân van được cấu tạo từ vật liệu gang, gang dẻo, gang đúc.

Cấu tạo của van điện từ gang
Cấu tạo của van điện từ gang



Nguyên lý hoạt động của van điện từ gang

Van điện từ gang được điều khiển từ động nhờ cuộn dây điện từ. Nó điều khiển đóng mở van nhờ dòng điện từ trường. Khi được cấp điện van sẽ đóng hoặc mở dựa vào kiểu hoạt động của van là kiểu van thường đóng hay kiểu van thường mở.

Van thường đóng (NC): Khi được cấp điện, cuộn dây điện từ sẽ tạo ra từ trường, tạo lực đẩy màng van giúp cho van được mở, ban đầu van đang ở trạng thái đóng.

Van thường mở (NO): Ban đầu van đang ở trạng thái mở, khi được cấp điện, van sẽ được điều khiển về trạng thái đóng.

Ưu điểm của van điện từ gang

Van điện từ gang ứng dụng phù hợp với các hệ thống áp suất thấp và áp suất cao từ 0,3bar đến 16bar.

Thời gian đóng mở van nhanh chóng chỉ từ 20 đến 50 mili giây là van có thể đóng hoặc mở hoàn toàn.

Van được điều khiển đóng mở tự động, có thể đóng mở từ xa, ứng dụng với các hệ thống ô nhiễm, độc hại.

Van có thể ứng dụng trong nhiều môi trường khác nhau.

Dòng van này có thể lắp đặt trong các hệ thống lớn có các kích thước từ DN50.

Van điện từ gang có giá thành rẻ hơn, tiết kiệm chi phí hơn so với các dòng van thép không gỉ, van đồng.

Van điện từ gang DN50
Van điện từ gang DN50

Hình nối trên sản phẩm van điện từ gang

Van điện từ gang là những dòng van hướng tới các đường ống có kích thước vừa cho tới lớn, cho nên hình thức nối trên các dòng van gang cũng khác hoàn toàn so với các dòng van inox hoặc van đồng.

Với kích thước nhỏ nhất là DN50 và lớn nhất là DN300 đối với các mặt hàng có sẵn tại các đơn vị cấp hàng thì hình thức nối trên van là loại hình thức nối bích.

Đối với mặt bích dược sử dụng trên các dòng van điện từ gang chủ yếu là các dòng mặt bích tiêu chuẩn BS, đây cũng là một trong những tiêu chuẩn được sử dụng khá nhiều tại các hệ thống trong nước, cho nên những sản phẩm sử dụng tiêu chuẩn trên được lựa chọn khá nhiều.

Bên cạnh tiêu chuẩn BS khách hàng cũng có thể lựa chọn mặt bích với tiêu chuẩn JIS, DIN hoặc ANSI để phù hợp với hệ thống làm việc, tuy nhiên việc lựa chọn các tiêu chuẩn trên sẽ khó hơn nhiều bởi các tiêu chuẩn trên rất ít sản phẩm có sẵn trên thị trường.

Là bộ phận được đúc liên với thân van cho nên mặt bích cũng sử dụng vật liệu giống hệt so với thân, ví dụ như thân được làm từ gang thì mặt bích cũng được từ vật liệu gang.

Với các dòng van có kích thước từ DN50 DN65 mặt bích là dạng mặt bích 4 lỗ.

Van có kích thước DN80, DN100, DN125, DN150, DN200 số lỗ bu lông trên mặt bích bằng 8.

Từ DN250 đến DN350 số lỗ bu lông bằng 12.

Tiêu chẩn mặt bích còn tác động trực tiếp với khoảng cách các tâm lỗ bu lông vì thế khi lựa chọn van khách hàng cần phải để ý tới tiêu chuẩn, việc lựa chọn sai tiêu chuẩn quý khách hàng không thể nào có thể lắp đặt được van lên hệ thống.

Hình thức nối mặt bích trên van điện từ gang
Hình thức nối mặt bích trên van điện từ gang

Xuất xứ các dòng van điện từ gang phổ biến tại Việt Nam

Hiện tại các dòng van điện từ gang phần lớn được xuất xứ từ hai quốc gia chính như sau:

Van điện từ gang Trung Quốc

Van điện từ gang Trung Quốc là dòng van được đánh giá có mức giá rẻ đánh đúng tâm lý phần đông khách hàng ở trong nước, cho nên van được rất nhiều các hệ thống cấp nước trên toàn quốc sử dụng.

Tuy là giá thành rẻ thế nhưng van lại được xem là sản phẩm có mức độ hoàn thiện tốt nhờ vào việc sử dụng sơn Epoxy để phủ lên bề mặt thân từ trong ra ngoài. Điều này làm cho van bóng mịn hơn rất nhiều trong mắt người tiêu dùng.

Vật liệu gang được sử dụng để chế tạo van là loại gang dẻo có độ bền cao, có thể chịu được tác động mạnh từ bên ngoài.

Khi sử dụng các dòng van điện từ gang Trung Quốc khách hàng cần phải chú ý tới thông số làm việc. Ở đây van chỉ có thể làm việc trong điều kiện áp lực pn16 và nhiệt độ là 65 độ C, với các hệ thống có mức nhiệt độ cao cần chuyển qua sử dụng van inox.

Với thông số như trên thì đây là một trong số các dòng van điện được ưu tiên hàng đầu dùng cho hệ thống nước cơ bản hiện nay.

Van điện từ gang xuất xứ Trung Quốc
Van điện từ gang xuất xứ Trung Quốc

Van điện từ gang Đài Loan

Van điện từ gang Đài Loan được biết đến là dòng sản phẩm có chất lượng cao hơn so với dòng van được sản xuất tại Trung Quốc.

Có thể bạn chưa biết, Đài Loan một trong số các quốc gia có rất nhiều thương hiệu van điện từ nổi tiếng được sử dụng rất nhiều tại thị trường Việt Nam trong đó có thể tới các thương hiệu như: EM FLOW, Round Star, Unid.

Về đánh giá một về phần ngoại hình thiết kế thì van được sản xuất tại Đài Loan không có quá nhiều điểm khác biệt, thế nhưng khi khách hàng tận tay cầm van được sản xuất từ Đài Loan mới cảm nhận được sự khác biệt.

Các bộ phận đều được đúc với độ dày lớn hơn đây là lý do tại sao van xuất xứ Đài Loan lại có khối lượng nặng hơn, độ bền tốt hơn.

Về phần thông số và điều kiện môi trường làm việc cả van Trung Quốc và van Đài Loan đều giống hệt nhau.

Van điện từ gang eaglesky Đài Loan
Van điện từ gang eaglesky Đài Loan

Tiêu chí lựa chọn van điện từ gang

Kích thước van: Van có các kích thước từ DN50 – DN300, cần lựa chọn kích thước phù hợp với kích thước đường ống cần ứng dụng lắp đặt.

Kiểu kết nối: Kiểu kết nối có thể lựa chọn là kiểu kết nối ren và kết nối bích, thông thường van điện từ gang thường sử dụng kiểu kết nối bích.

Điện áp: Tùy thuộc vào điện áp sẵn có tại hệ thống cần lắp đặt mà lựa chọn điện áp phù hợp, điện áp có thể là điện áp xoay chiều hoặc điện áp một chiều và sử dụng các nguồn điện như 24V, 220V, 380V. Hiện nay ở Việt Nam, nguồn điện áp phổ biến nhất vẫn là điện áp xoay chiều 220V.

Phạm vi áp suất: Khoảng áp suất chênh lệch giữa áp suất đầu vào và đầu ra là từ 0,5 bar – 10 bar, chênh lệch áp suất tối thiểu là 0,5bar. Áp suất làm việc tối đa là 25bar. Tính toán áp suất của hệ thống để lựa chọn dòng van phù hợp với hệ thống.

Hoạt động: Dựa vào hoạt động của hệ thống để lựa chọn kiểu hoạt động của van, có hai kiểu hoạt động chính đó là van điện từ gang thường đóng và van điện từ gang thường mở.

Gioăng làm kín: Gioăng làm kín sẽ ảnh hưởng tới hoạt động của van, cụ thể là ảnh hưởng tới điều kiện nhiệt độ mà van hoạt động. Đối với những loại vật liệu gioăng khác nhau thì nhiệt độ mà nó có thể làm việc được sẽ khác nhau. Ví dụ: FKM nhiệt độ tối đa lên tới hơn 200 độ C, NBR nhiệt độ làm việc tối đa là 100 độ C, EPDM nhiệt độ làm việc tối đa là 150 độ C.

Vật liệu thân van: Dòng vật liệu gang thường được ứng dụng với các hệ thống lưu chất lỏng không có tính ăn mòn, nước, nước thải, khí…

Lựa chọn van điện từ gang
Lựa chọn van điện từ gang

Xem thêm: Van điện từ inox
