Bẫy hơi đồng tiền

100.000( Đã có VAT )
Thị trường: 125.000
Tiết kiệm: 25.000 (20%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
Mã: 18018 Danh mục:
Hỗ trợ trực tuyến
Viva cam kết
  • Hàng chính hãng 100%
  • Giá rẻ nhất thị trường
  • Giao hàng toàn quốc

Cập nhật lần cuối vào ngày 15/03/2024 lúc 02:00 chiều

Bẫy hơi đồng tiền là gì?

Bẫy hơi đồng tiền là một bẫy hơi dạng nhiệt động lực học, nó hoạt động dựa vào động lực học của nước và hơi nước bốc lên, bẫy hơi đồng tiền được sử dụng để loại bỏ nước ngưng và không khí không ngưng, ngoài ra dòng bẫy hơi này còn có lưới lọc có khả năng lọc tạp chất, bụi bẩn ra khỏi hơi nóng, đảm bảo cho hơi luôn trong điều kiện khô và sạch.

Bẫy hơi đồng tiền hoạt động nhờ vào một đĩa có cấu tạo gồm nhiều miếng kim loại như dạng đồng tiền ghép lại với nhau, đĩa này sẽ hoạt động lên xuống tự do nhờ áp suất của hơi và trọng lực để hoạt động đóng mở xả nước ngưng ra ngoài.

Bẫy hơi đồng tiền còn có nhiều tên gọi khác như bẫy hơi đĩa, cốc ngưng hơi nước, bẫy hơi nhiệt động, cốc xả hơi, van tách nước…tóm lại nó có rất nhiều tên gọi khác nhau, tuy nhiên nó là cùng một loại và nhiệm vụ chính là để loại bỏ nước ngưng.

Bẫy hơi đồng tiền là gì

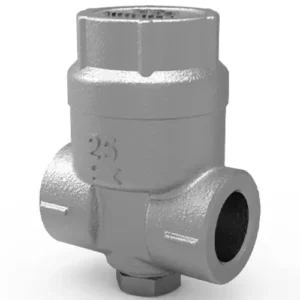

Bẫy hơi đồng tiền nối ren

Thông số kỹ thuật của bẫy hơi đồng tiền

  • Kích thước van: DN15 – DN100
  • Vật liệu chế tạo: Vật liệu gang, thép, thép không gỉ…
  • Kiểu kết nối: Lắp ren, lắp bích
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ làm việc: ~250 độ C
  • Xuất xứ: Đài Loan. Hàn Quốc, Thổ Nhĩ Kỳ, Nhật Bản…
  • Hãng sản xuất: YNV, HELS, Tunglung
  • Bảo hành: 12 tháng

Cấu tạo của bẫy hơi đồng tiền

Thân bẫy hơi: Thân bẫy hơi có cấu tạo dạng chữ Y, được chế tạo bằng vật liệu gang, với các kích thước khác nhau thân van có thể được thiết kế tiện ren hoặc mặt bích.

Đĩa van: Phần đĩa van này được thiết kế gồm nhiều miếng kim loại dạng tròn ghép lại với nhau.

Lưới lọc: Phần lưới lọc này được thiết kế để loại bỏ cặn bẩn ra khỏi lưu chất hơi

Bộ phận nắp chụp: Bộ phận nắp này lắp đặt phía trên phần thân van, nó làm kín van và bảo đảm van không bị vướng phải tạp chất bên ngoài rơi vào.

Bộ phận nắp van: Phần nắp này được thiết kế lắp ở phần cổng ra của lưới lọc, nó có thể tháo lắp để dễ dàng vệ sinh phần lưới lọc.

Cấu tạo bẫy hơi đồng tiền
Cấu tạo của bẫy hơi đồng tiền

Nguyên lý hoạt động của bẫy hơi đồng tiền

Bẫy hơi hoạt động dựa trên nguyên lý nhiệt động lực học. Khi nước ngưng và không khí vào bên trong đĩa áp suất đầu vào làm nâng đĩa van, nước và không khí ngay lập tức được xả ra ngoài thông qua cổng xả. Khi nước ngưng nóng chảy vào van, một lượng hơi nước bốc lên di chuyển với tốc độ cao di chuyển lên mặt trên của đĩa, lúc này mặt trên của đĩa sẽ có áp suất cao hơn khiển cho đĩa van bị đóng lại. Lúc này hơi nước ở phía trên đĩa, khiến cho áp suất phía trên đĩa và phía dưới đĩa cân bằng, tuy nhiên mặt trên đĩa phải chịu tác dụng lực lớn hơn nên đĩa vẫn sẽ ở trong trạng thái đóng. Sau một thời gian áp suất phía trên đĩa sẽ giảm xuống khi hơi nước bốc lên ngưng tụ, đĩa sẽ được nâng lên bởi áp suất ngưng tụ, chu trình sẽ được lặp lại.

Nguyên lý hoạt động của bẫy hơi đồng tiền
Cách thức vận hành

Ưu điểm của bẫy hơi đồng tiền

Bẫy hơi đồng tiền có chu trình tự động và liên tục, nó không cần sự tham gia của con người.

Dòng bẫy hơi này có thiết kế nhỏ gọn và đơn giản nhưng công suất ngưng tụ của dòng van này lại lớn so với kích thước của chúng.

Dòng van này có bộ phận lưới lọc và nó đảm bảo cho lưu chất sạch không bị lẫn tạp chất.

Bẫy hơi này có thể được ứng dụng với hơi có áp suất cao và nhiệt độ cao.

Bẫy hơi có thể được lắp đặt theo phương thẳng đứng hoặc phương nằm ngang, tuy nhiên bẫy hơi thường được lắp đặt theo phương nằm ngang hơn vì lắp đặt theo phương thằng thường sẽ làm mòn đĩa van.

Bẫy hơi đồng tiền giúp bảo trì hệ thống dễ dàng, việc bảo trì thông thường là vệ sinh lưới và bảo trì đĩa van, đều có thể tháo lắp dễ dàng qua bộ phận nắp van mà không cần tháo rời bẫy ra khỏi hệ thống.

Ưu điểm của bẫy hơi đồng tiền
Bẫy hơi đồng tiền và những ưu điểm

Nhược điểm của bẫy hơi đồng tiền

Bẫy hơi thường không được ứng dụng ở các hệ thống có áp suất chênh lệch thấp, áp suất đầu vào tối thiểu để van có thể hoạt động tốt đó là 0,25 bar.

Bẫy hơi đồng tiền có khả năng loại bỏ nước ngưng tụ tốt, tuy nhiên đối với không khí thì hoạt động của bẫy hơi đồng tiền tương đối thấp, nên không khí có thể sẽ bị lẫn trong hơi.

Bẫy có thể gây ra tiếng ồn khi hoạt động.

Xem thêm: Bẫy hơi gang
