Bẫy hơi Venn AD19F-M được sử dụng rộng rãi tại các hệ thống hơi. Chúng thực hiện chức năng là loại bỏ nước ngưng và các loại khí không ngưng khỏi hệ thống hơi. Thiết kế của mã bẫy hơi Venn này là bẫy hơi dạng đồng tiền, hoạt động dựa trên nguyên lý nhiệt động, vật liệu cấu trúc bẫy bằng gang FCD, kết nối mặt bích tiêu chuẩn JIS 10K/16K/20K, khả năng chịu nhiệt 220 độ C, áp suất dưới 1.6Mpa, lưu lượng tối đa lên đến 900l/h.
Thông số kỹ thuật bẫy hơi Venn AD19F-M
Model: AD19F-M.
Kích thước kết nối: DN15 – DN25.
Thiết kế: Bẫy hơi đồng tiền.
Ứng dụng: Hơi nước.
Nhiệt độ làm việc: <220 độ C.
Áp suất làm việc: 0.03 – 1.6Mpa.
Lưu lượng tối đa: 900L/h.
Kiểu kết nối: Kết nối mặt bích.
Tiêu chuẩn kết nối: JIS 10K/16K/20K.
Thiết kế bích: Bích FF.
Vật liệu thân van: Gang FCD.
Vật liệu đệm van: SUS.
Vật liệu đĩa: SUS.
Thương hiệu: Venn.
Xuất xứ: Nhật Bản.
Catalog bẫy hơi Venn AD19F-M:
Catalog bẫy hơi Venn AD19F-M
Đặc điểm nổi bật bẫy hơi Venn AD19F-M
Thiết kế bẫy hơi dạng đồng tiền: Được thiết kế với dạng bẫy hơi đồng tiền. Bẫy hơi hoạt động dựa trên cơ chế nhiệt động. Đặc trưng chung của thiết kế này là chúng nhỏ gọn, khả năng xả nước ngưng tốt, công suất xả lớn, xả nước ngưng liên tục, nhanh chóng và đáng tin cậy.
Tích hợp lưới lọc, loại bỏ tạp chất: Bẫy hơi Venn AD19F-M được thiết kế tích hợp thêm chi tiết lưới lọc. Kích thước lưới lọc theo tiêu chuẩn, độ dày dưới là 80 mesh, độ dày này cho phép lọc tốt với lưu chất hơi nước. Lưới lọc ngăn chặn tạp chất đi vào trong bẫy, có thể gây ra tình trạng rò rỉ và hư hỏng các chi tiết ở bên trong.
Mặt bích FF tiêu chuẩn JIS: Kết nối của bẫy là kết nối mặt bích, thiết kế bích có dạng bích phẳng RF. Tiêu chuẩn bích mà bẫy tuân theo là tiêu chuẩn JIS, các thông số kích thước chuẩn xác theo JIS 10K, JIS 16K, JIS 20K.
Cổng xả lưới lọc tháo rời tiện lợi: Cổng xả nằm ở vị trí đáy van cùng vị trí với chi tiết lưới lọc, thiết kế dạng nút bịt ren cho phép tháo rời lưới lọc phục vụ công việc vệ sinh, làm sạch lưới. Cổng này cũng thực hiện chức năng xả láy, loại bỏ phần nước ngưng đọng dư tồn tại trong bẫy.
Sản phẩm bẫy hơi Venn AD19F-M
Một số lưu ý khi sử dụng bẫy hơi Venn AD19F-M
Nếu phía sau bẫy hơi có tình trạng áp suất ngược, hãy chắc chắn rằng có sự chênh lệch áp suất giữa đầu vào và đầu ra, áp suất chênh lệch tối thiểu yêu cầu để bẫy hoạt động chính xác là 0.03Mpa. Nếu cần thiết, nên lắp đặt thêm van một chiều ở phía đầu ra.
Bẫy hơi Venn AD19F-M nên được lắp đặt ở vị trí thấp hơn đường hơi chính để nước ngưng chảy vào bẫy dựa vào chính trọng lượng của nó. Trọng lượng của nước lớn hơn trọng lượng của hơi, nước có chiều hướng đi xuống còn hơi có chiều hướng đi lên.
Mã sản phẩm bẫy hơi Venn AD19F-M có thể được lắp đặt trên cả đường ống ngang và đường ống dọc, về chiều của van, cần lưu ý căn chỉnh hướng dòng chảy theo hướng của mũi tên trên thân.
Về vị trí lắp đặt, hãy chắc chắn rằng không gian lắp đặt van đủ rộng rãi để có thể tiếp cận phục vụ cho việc bảo dưỡng, bảo trì, thay thế van.
Nếu bẫy hơi quá nặng so với đường ống của bạn, nên thiết kế sử dụng giá cố định để hỗ trợ chúng không chịu tải trọng, lực quá mạnh, uốn cong hoặc rung động của đường ống.

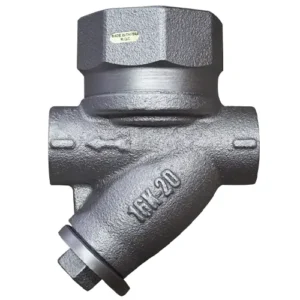

Bẫy hơi đồng tiền Venn AD19F-M
Bẫy hơi Venn AD19F-M được sử dụng ở đâu?
Đường ống vận chuyển hơi nước: Tại hệ thống đường ống vận chuyển hơi nước có sự khác biệt lớn giữa lượng nước ngưng ở trạng thái ổn định và lượng nước ngưng khi mới khởi động hệ thống. Lượng nước ngưng và các khí không ngưng khác sẽ ảnh hưởng đến việc cung cấp hơi nước. Vì vậy, việc loại bỏ nước ngưng phải được diễn ra liên tục. Bẫy hơi Venn AD19F-M cho phép loại bỏ nước ngưng liên tục, nhanh chóng và ngay lập tức.
Các thiết bị làm sạch: Đặc trưng của hệ thống này là tải trọng biến đổi nhanh nên khi lựa chọn bẫy tích hợp với hệ thống cần cân nhắc về lưu lượng xả. Bẫy hơi Venn AD19F-M có công suất xả lớn, đảm bảo đáp ứng khả năng xả với tải trọng biến đổi nhanh.
Công nghiệp dược phẩm, thực phẩm, thiết bị y tế: Sử dụng cùng với các thiết bị nồi hấp, máy tiệt trùng. Lượng nước ngưng tụ trong hệ thống không ổn định trong quá trình khởi động và khi đã ổn định. Vì vậy lượng nước ngưng tụ tạo ra có sự khác biệt, model AD19F-M cho phép xả nước ngưng tốt ở nhiều điều kiện.
