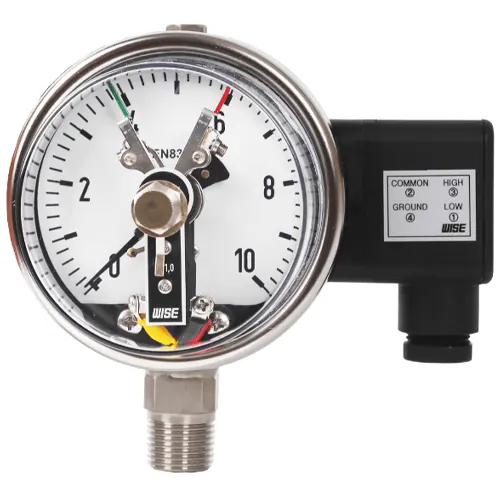

Đồng hồ áp suất 3 kim hay còn gọi là đồng hồ tiếp điểm điện, đồng hồ tiếp xúc điện, nó là một dòng đồng hồ đo áp suất.
Có thể hiểu đơn giản, đồng hồ áp suất 3 kim được dùng để đo áp suất âm và dương của lưu chất, khi áp suất đạt đến giá trị âm hoặc dương định trước nó sẽ phát tín hiệu đến mạch điện, mạch trong hệ thống điều khiển hệ thống sẽ điều chỉnh ngắt hoặc mở, nhờ đó nó có thể đảm bảo an toàn cho hệ thống.
Đồng hồ áp suất 3 kim hoạt động đóng ngắt một cách tự động.
Đồng hồ áp suất 3 kim có cấu tạo bằng vật liệu thép không gỉ nên nó có khả năng chống ăn mòn, phù hợp sử dụng cho các lưu chất lỏng có tính ăn mòn, ngoài ra nó còn cho khả năng chống cháy nổ khi phải làm việc trong môi trường có chất có thể gây cháy nổ.
Đồng hồ áp suất 3 kim được ứng dụng rộng rãi ngành công nghiệp dầu khí, hóa chất, luyện kim, năng lượng điện.
Đường kính: 60, 100, 150, 200 và 250 mm.
Độ chính xác：2,5 – 1,6 %.
Phạm vi đo: Có các dải từ -0,1Mpa đến 100 Mpa.
Nhiệt độ làm việc: nhiệt độ môi trường -25 ～70 ℃.
Công suất tối đa: 30W.
Hiệu điện thế: 220V.
Bộ phận đo: Bộ phận đo này sẽ phải tiếp xúc với lưu chất để đo áp suất vì vậy nó thường được chế tạo bằng vật liệu thép không gỉ.
Vật liệu vỏ: Thường được làm bằng vật liệu thép không gỉ, thường là inox 304 và inox 316.
Bề mặt đồng hồ: Kính chống cháy.
Kim đồng hồ: Nhôm.
Đồng hồ có 3 kim, 3 kim này có 3 màu khác nhau:
Kim màu xanh là giới hạn dưới
Kim màu đỏ là giới hạn trên
Kim màu đen là giá trị áp suất thực tế
Khi giá trị áp suất thực tế thấp hơn giới hạn dưới tức là kim màu đen chạm đến kim màu xanh thì mạch trong hệ thống điều khiển sẽ được kết nối
Khi giá trị áp suất thực tế đạt ngưỡng giá trị trên tức là kim màu đen chạm đến kim màu đỏ thì mạch điện trong hệ thống điều khiển sẽ tự động được ngắt.
Đồng hồ giúp đo lường áp suất chính xác và kiểm soát hệ thống an toàn.
Hoạt động ổn định, tuổi thọ của đồng hồ rất dài.
Cài đặt đơn giản, dễ dàng sử dụng.
Vừa có khả năng đo lường và vừa có khả năng kiểm soát.
Đồng hồ có thể tùy chỉnh mức áp suất giới hạn trên và áp suất giới hạn dưới.
Mang đến một hệ thống có thể hoạt động tự động.
Nhờ đó giúp giảm bớt hoạt động của con người qua đó tiết kiệm chi phí nhân công.
Các dòng đồng hồ có khả năng chống cháy nổ, chống ăn mòn và chống rung.
Đồng hồ áp suất 3 kim có thể được sử dụng để đo áp suất của các loại lưu chất như chất lỏng, chất khí, hơi,…
Nó được ứng dụng ở các ngành công nghiệp như công nghiệp dầu khí, hóa chất.
Trong các nhà máy điện, luyện kim.
Đồng hồ áp suất 3 kim có cách lắp đặt và sử dụng khá đơn giản, tuy nhiên để đồng hồ có thể hoạt động tốt và không gặp sự cố khi lắp đặt, thì khi lắp đặt đồng hồ bạn cần lưu ý một số bước sau đây:
Đầu tiên bạn cần phải đóng van ngắt dẫn lưu chất và ngắt nguồn điện, điều này đảm bảo an toàn cho hệ thống và cho người lắp đặt
Quấn băng tan quanh nơi kết nối và kết nối với đường ống, việc này giúp tránh tình trạng rò rỉ lưu chất.
Đấu dây của đồng hồ áp suất 3 kim, đồng hồ áp suất 3 kim sử dụng hiệu điện thế là 220V.
Tiến hành hiệu chỉnh giới hạn trên và giới hạn dưới của đồng hồ trong bộ hiệu chuẩn.
