Giới thiệu đồng hồ đo áp suất Wise P421

Đồng hồ đo áp suất Wise P421 là dòng đồng hồ đo áp suất, được sản suất bởi công ty Wise Hàn Quốc. Với thiết kế thích hợp để đo áp suất thấp và đo độ chân không (hay còn gọi là đo áp suất âm) với kiểu thiết kế có buồng áp suất.

Buồng áp suất này được cấu tạo gồm, hai màng ngăn hình tròn trên mặt mỗi đĩa có các đường tròn đồng tâm như những con sóng. Vật liệu chế tạo có thể là thép không gỉ hoặc đồng thau được hàn lại với nhau tạo thành một buồng kín.

Catalog đồng hồ đo áp suất Wise P421
Catalog đồng hồ đo áp suất Wise P421

Khi có thay đổi về áp suất bên trong. Buồng cảm biến áp suất sẽ nở ra hoặc co lại. Thông qua các cơ cấu truyền động và cặp bánh răng ăn khớp chuyển động này sẽ được biến đổi thành chuyển động quay của trục kim đồng hồ.

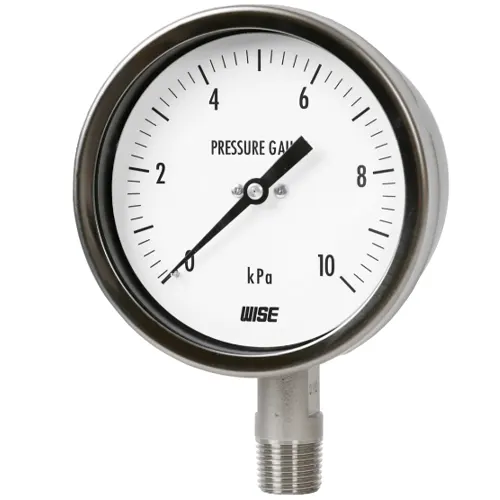

Đồng hồ đo áp suất Wise P421
Đồng hồ đo áp suất Wise P421

Cấu tạo và nguyên lý hoạt động của đồng hồ do áp suất Wise P421

Để sự dụng đồng hồ đo áp suất Wise P421 một cách tối ưu nhất và giúp các bạn dễ dàng hơn trong việc bảo dưỡng thiết bị đo này. Hãy cùng mình tìm hiểu khái quát về nguyên lý và cấu tạo của đồng hồ đo áp suất Wise P421 nhé.

Cấu tạo đồng hồ đo áp suất Wise P421

Vì đồng hồ đo áp suất Wise P421 là loại đồng hồ đo áp suất thấp có buồng cảm biến áp suất phía sau. Thông qua các cơ cấu đặc biệt giúp chuyển động của buồng áp suất có thể truyền đến trục của kim đồng hồ từ đó làm kim chỉ đến các vị trí số khác nhau tùy theo sự biến đổi của áp suất bên trong. Đồng hồ đo áp suất Wise P421 được cấu tạo từ các bộ phận chính sau:

Cấu tạo đồng hồ đo áp suất Wise P421
Cấu tạo đồng hồ đo áp suất thấp (đồng hồ đo áp suất Wise P421 cũng có cấu tạo gần giống như vậy).

Buồng cảm biến áp suất (Pressure chamber, capsule element): Được chế tạo từ inox 316.

Buồng cảm biến áp suất
Buồng cảm biến áp suất

Chân kết nối (stem with pres- sure connector): thép không gỉ 316.

Vỏ đồng hồ: thép không gỉ 304.

Mặt bảo vệ phía trước (window): Kính an toàn có khả năng chịu lực tốt.

Bộ phân truyền động: Chế tạo từ đồng thau.

Mặt số (dial): chế tạo từ nhôm.

Kim đồng hồ (pointer): làm từ hợp kim nhôm.

Nguyên lý hoạt động của đồng hồ đo áp suất Wise P421

Đồng hồ đo áp suất Wise P421 là loại đồng hồ đo áp suất thấp nên có cấu tạo khá đặc biệt so với những mẫu đồng phổ biến hiện nay là sử dụng (ống bourdon và màng cảm biến áp suất). Đồng hồ đo áp suất Wise P421 sử dụng buồng cảm biến áp suất thay cho hai thiết bị trên còn lại các bộ phận và chi tiết khác đều có cấu nguyên lý giông nhau.

Khi đồng hồ được nối với hệ thống đường ống, lưu chất chàn vào buồng cảm biến áp suất tạo ra sự chênh lệch áp suất giữa bên trong và bên ngoài buồng cảm ứng áp suất. Từ đó là cho chi tiết này co lại hoặc nở ra. Thông qua bộ truyền và biến đổi chuyển động là kim đồng hồ chỉ đến các số được đánh dấu sẵn trên mặt đồng hồ.

Ứng dụng của đồng hồ đo áp suất Wise P421

Đồng hồ đo áp suất Wise P421 là dòng đồng hồ đo áp suất thấp, vì vậy chúng thường được sử dụng trong các môi trường áp suất thấp và moi trường chân không. Được ứng dụng trong rất nhiều các lĩnh vực khác nhau trong các hệ thống có thể kể đến những ứng dụng phổ biến sau:

Kiểm tra áp suất của các hệ thống khí nén áp suất thấp.

Ứng dụng trong bơm hút chân không.

Ứng dụng trong các thiết bị hút y tế.

Kiểm tra độ quá áp trong phòng sạch.

giống như những dòng đồng hồ đo áp suất khác đồng hồ đo áp suất Wise cũng được ứng dụng trong nhiều lĩnh vực khác nhưng vì bài viết đã khá dài và nhiều lĩnh vực ứng dụng giống với đồng hồ đo áp suất wika nên mình chỉ kể những ứng dụng như trên.

Xem thêm: Đồng hồ đo áp suất Wise P440

1 đánh giá cho Đồng hồ đo áp suất Wise P421

  1. Avatar of Admin

    Admin (xác minh chủ tài khoản)

    Đồng hồ Wise chính hãng, giá rẻ.

Thêm đánh giá

Tư vấn miễn phí

CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA

  • Địa chỉ: Số 11, Ngách 192/66, đường Lê Trọng Tấn, P. Khương Mai, Q.Thanh Xuân, Tp. Hà Nội
  • Mã số thuế: 0110017856
  • Điện thoại: 0393573904
  • Email: vangiare.vn@gmail.com
  • Website: https://vangiare.vn/
  • Fanpage: FB.com/congtyviva
THÔNG SỐ KỸ THUẬT
  • Dòng sản phẩm: Đồng hồ đo áp suất Wise P421
  • Xuất xứ: Hàn Quốc.
  • Thương hiệu : Wise.
  • Vật liệu vỏ: Inox 304.
  • Vật liệu chân đồng hồ: Thép không gỉ
  • Đường kính danh nghĩa mặt đồng hồ: 100mm và 150mm
  • Độ chính xác: 1,0% và 1,5%.
  • Dải đo áp suất:
  • -50 ~ 0 kPa và -1 ~ 0 kPa
  • -15 ~15 và -0,5 ~ 0,5 kPa
  • 0 ~ 1 và 0 ~ 35 kPa
  • Nhiệt độ làm việc:
  • Từ -20 độ C đến 65 độ C
  • Tình trạng sản phẩm: Hàng mới 100%.
  • Bảo hành: 1 năm.
