So sánh van bướm và van bi: khác nhau gì, nên chọn loại nào?

So sánh van bướm và van bi ngắn gọn: cả hai đều xoay 90 độ để đóng mở, nhưng mỗi loại mạnh ở một vùng khác nhau.

• Ống nhỏ (đến DN50), áp cao, khí nén, gas, cần chia dòng: ưu tiên van bi.
• Ống lớn (từ DN200), nước, HVAC, PCCC, áp vừa: ưu tiên van bướm.
• Vùng giữa DN65–DN150: quyết định theo áp suất, môi chất, kiểu vận hành và ngân sách — xem ma trận chọn bên dưới.

Bảng so sánh nhanh van bướm và van bi

Chú thích: số Kv, mô-men, trọng lượng trích từ catalogue Bray TM-1050 (2021) và datasheet Bürkert Type 2651 (2024). Hai hãng này chỉ là ví dụ minh họa vì có số liệu công khai, không phải hàng Viva đang phân phối; điều kiện thử của hai hãng không trùng nhau. Dải DN theo trang sản phẩm và bảng giá vangiare.vn tháng 10/2026.

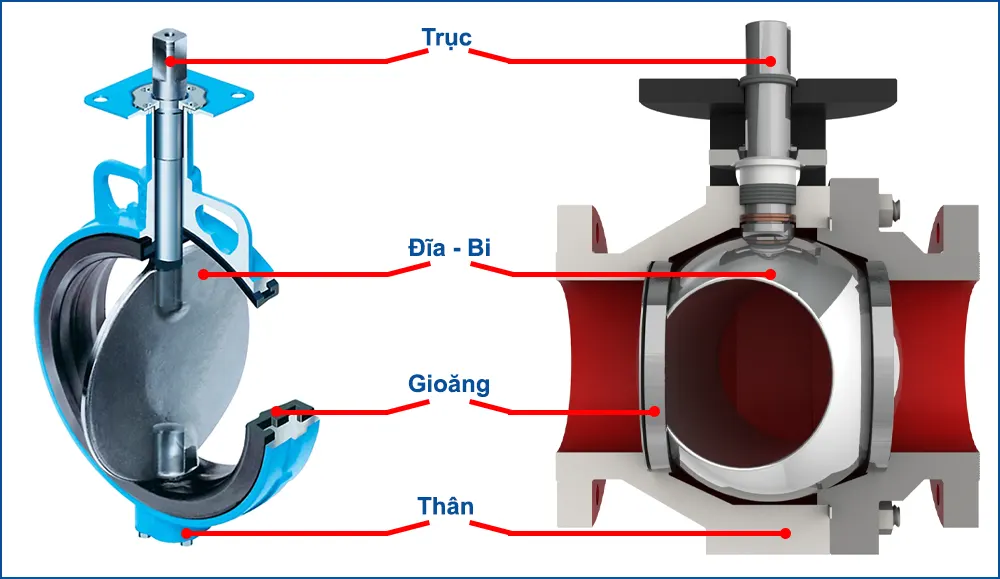

Van bướm và van bi khác nhau như thế nào về cấu tạo và nguyên lý?

Sự khác nhau giữa van bi và van bướm nằm ở bộ phận đóng mở và vị trí của nó trong dòng chảy khi van mở hết.

Van bướm: đĩa xoay nằm trong dòng chảy

Van bướm (butterfly valve) gồm thân, đĩa, trục và gioăng làm kín. Khi xoay trục 90 độ, đĩa chuyển từ vị trí chặn ngang ống sang vị trí song song với dòng chảy. Vì đĩa và trục luôn nằm trong lòng ống, van bướm luôn cản một phần dòng, kể cả khi mở hết.

Theo cách bố trí trục và đế, có ba nhóm chính:

• Đồng tâm (concentric): trục nằm giữa đĩa, đế mềm bọc lòng thân; phổ biến trong cấp thoát nước, HVAC, PCCC. Theo tờ giới thiệu API 609 ấn bản 8 (2016), loại này thuộc Category A: áp làm việc nguội do hãng công bố (CWP), thường là đĩa và đế đồng tâm.
• Lệch tâm kép (double offset) và ba lệch tâm (triple offset): trục lệch khỏi tâm đĩa và đường đế, đĩa rời đế ngay khi bắt đầu mở. API 609 xếp nhóm có đế lệch vào Category B, định mức theo Class ASME 150, 300, 600; định mức của đế có thể thấp hơn định mức của thân.

Vì vậy câu “van bướm chỉ dùng cho áp thấp” chỉ đúng với van bướm đồng tâm đế mềm.

Van bi: bi khoan lỗ, bi nổi và bi trục

Van bi (ball valve) đóng mở bằng một quả bi có lỗ xuyên tâm. Khi lỗ thẳng hàng với ống, môi chất đi thẳng qua; xoay 90 độ, mặt cầu của bi chặn dòng và ép lên hai vòng đế.

• Bi nổi (floating ball): bi giữ giữa hai vòng đế, áp suất đẩy bi ép vào đế phía hạ lưu. Kết cấu đơn giản, phổ biến ở cỡ nhỏ và vừa.
• Bi trục (trunnion mounted): bi được đỡ bởi trục trên và trục dưới, đế di chuyển áp vào bi; thường gặp ở cỡ lớn và áp cao.
• Full bore và reduced bore: lỗ đủ bằng đường kính ống; lỗ giảm nhỏ hơn. ISO 17292 có quy định ký hiệu lỗ cho van bi kim loại. Chi tiết xem van bi full bore và reduced bore.

Riêng van bi có loại nhiều ngã (3 ngã chữ L, chữ T) để chia, trộn, đổi hướng dòng; bảng giá vangiare.vn có dòng van bi inox 3 ngã tay gạt chữ L và chữ T. Van bướm không có biến thể này.

Điểm giống nhau

• Đều là van xoay một phần tư vòng (quarter-turn), đóng mở nhanh.
• Đều lắp được tay gạt, hộp số tay quay, bộ truyền động điện hoặc khí nén.
• Mặt bích lắp bộ truyền động thường theo ISO 5211 — tiêu chuẩn quy định kích thước mặt bích và khớp nối giữa van và bộ truyền động xoay.

So sánh theo 7 tiêu chí kỹ thuật

1. Lưu lượng và sụt áp (hệ số Cv, Kv)

Kv là lưu lượng nước (m³/h) qua van khi sụt áp 1 bar; Cv là lưu lượng nước (US gallon/phút) khi sụt áp 1 psi. Hai hệ số quy đổi theo Cv ≈ 1,156 × Kv; kiểm bằng catalogue Bray, van DN100 có Cv 841 và Kv 727,465, tỷ lệ đúng 1,156. Giải thích công thức có trong bài hệ số lưu lượng Cv.

Kv khi mở hoàn toàn của hai mẫu van có catalogue công khai

Nguồn: Bray TM-1050, bảng Kv Series 30/31; Bürkert Type 2651 Flange, mục 5.3, Kvs theo VDI/VDE 2173 ở Δp = 1 bar, +15 °C. Số Bray làm tròn 1 chữ số thập phân. Datasheet Bürkert không ghi van là full bore hay reduced bore.

Ở cùng DN, mẫu van bi có Kv lớn khoảng gấp đôi mẫu van bướm, nên với cùng lưu lượng, sụt áp qua van bi nhỏ hơn.

Ví dụ (nước, DN100, 50 m³/h, vận tốc trong ống khoảng 1,8 m/s): Δp = (Q/Kv)².

• Van bướm Bray: (50/727,5)² ≈ 0,0047 bar ≈ 0,47 kPa.
• Van bi Bürkert: (50/1.414)² ≈ 0,0013 bar ≈ 0,13 kPa.

Cả hai đều nhỏ, nên với một van đóng/mở đơn lẻ, sụt áp hiếm khi là lý do quyết định. Chênh lệch đáng tính khi tuyến có nhiều van nối tiếp, cột áp bơm sát giới hạn hoặc khi chọn van để điều tiết.

2. Độ kín và cấp áp suất (PN/Class)

• Cấp áp suất do thiết kế van quyết định, không do tên loại van. Van bướm đồng tâm (API 609 Category A) có áp làm việc do hãng công bố, kích thước NPS 2–48; van bướm đế lệch (Category B) định mức theo Class 150, 300, 600. Van bi kim loại theo ISO 17292 có các cấp PN16, 25, 40, 63, 100 và Class 150, 300, 600, 800.
• Ví dụ hàng đang bán: van bướm inox Kitz 10UB tiêu chuẩn JIS 10K, áp làm việc 1,37 MPa. Van bi Bürkert 2651 có bản 16 bar và 40 bar.
• Độ kín đo theo tiêu chuẩn thử. API 598 quy định kiểm tra và thử áp cho van đế mềm, đế phi kim và đế kim loại – kim loại. ISO 5208 quy định thử áp van kim loại, gồm thử độ kín đóng, dùng kèm tiêu chuẩn sản phẩm và có các cấp rò rỉ để người mua chỉ định.

Khi cần độ kín cao, hãy ghi rõ trong yêu cầu kỹ thuật tiêu chuẩn thử (ví dụ “thử theo API 598” hoặc “ISO 5208, cấp rò rỉ …”) và xin biên bản thử của hãng, thay vì mặc định “van bi luôn kín hơn”.

3. Nhiệt độ và vật liệu gioăng, đế

Giới hạn nhiệt độ thường do gioăng/đế quyết định, không do thân van:

Cùng là van bướm, nhưng bản đệm PTFE (Kitz 10UB) có dải nhiệt rộng hơn nhiều bản gioăng EPDM/NBR (Wooken KCBL-10). Với van bi Bürkert, áp cho phép giảm khi nhiệt tăng, cần xem biểu đồ áp – nhiệt của hãng. Luôn đọc dải nhiệt của đúng model; cách chọn vật liệu theo môi chất có trong bài cách chọn vật liệu van bướm.

4. Môi chất: nước, nước thải, hơi, khí, hóa chất, thực phẩm

• Nước sạch, nước lạnh HVAC: cả hai dùng được; ở ống lớn, van bướm đế EPDM kinh tế hơn nếu nhiệt độ nằm trong dải gioăng.
• Nước thải có cặn: van bướm đồng tâm dễ vệ sinh. Van bi đế mềm có khoang giữa bi và thân, nơi cặn có thể bám; với hạt mài, cần loại đế được hãng xác nhận cho môi chất đó (một số hãng có van bi đế kim loại cho bùn, huyền phù).
• Hơi nước: chỉ dùng van có đế, gioăng định mức cho hơi (xem bảng nhiệt độ ở trên).
• Khí nén, gas: ưu tiên van bi vì kín và có sẵn cỡ nhỏ nối ren. Với gas nhiên liệu, chọn van có chứng nhận theo chỉ định của thiết kế.
• Hóa chất: vật liệu thân, bi/đĩa và đế quyết định; kiểm bảng tương thích hóa chất của hãng.
• Thực phẩm, vi sinh: cả hai có bản nối clamp; bảng giá vangiare.vn có van bi nối clamp DN15–DN65.

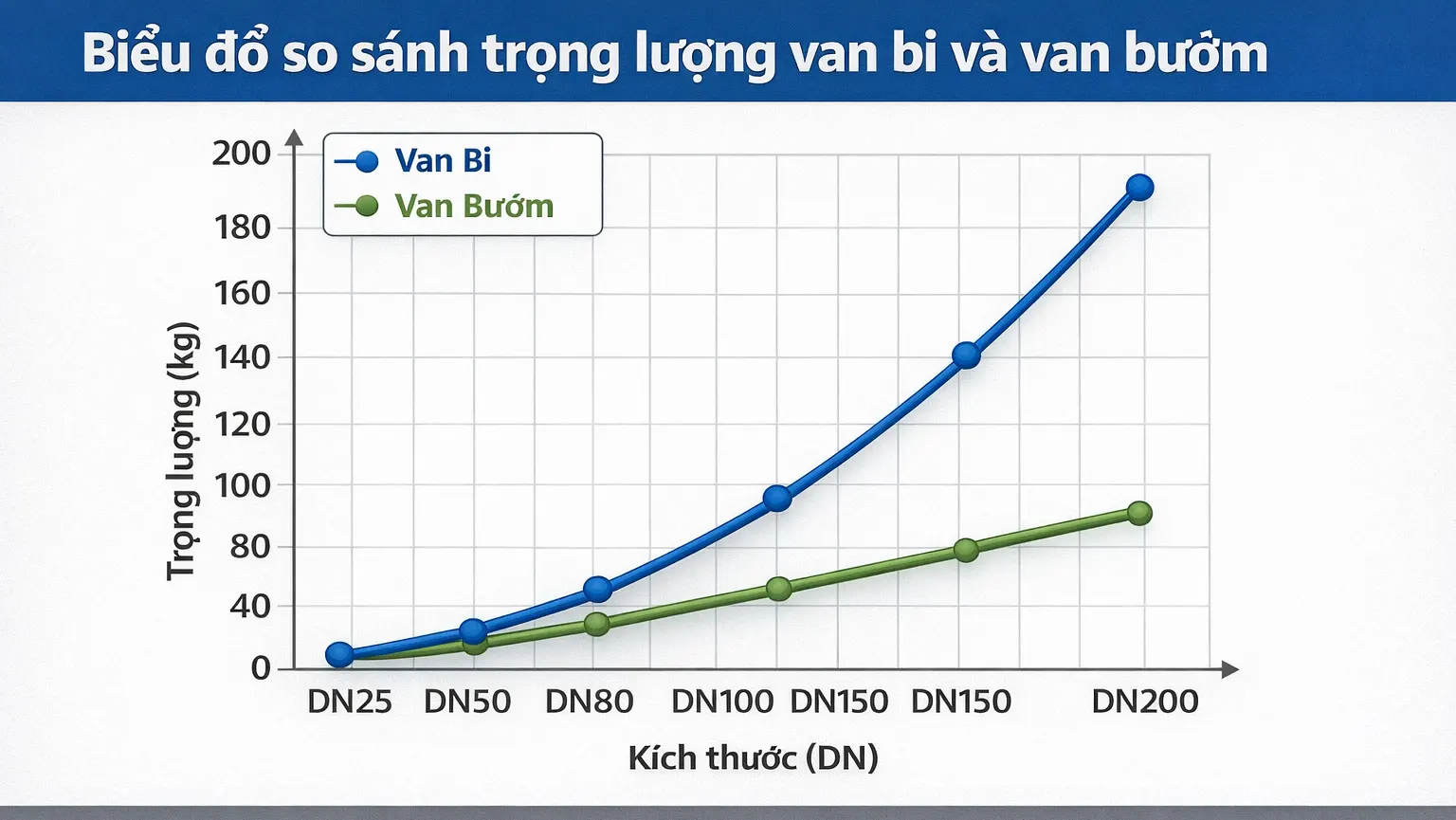

5. Kích thước, trọng lượng và không gian lắp đặt

Van bi nặng lên nhanh theo DN vì thân phải ôm trọn quả bi. Datasheet Bürkert 2651 cho thấy: bản PN16 DN100 nặng 26,7 kg, dài 190 mm, DN200 nặng 120 kg; DN50 (chỉ có bản PN40) nặng 10,7 kg.

Van bướm wafer chỉ là một vành thân mỏng kẹp giữa hai mặt bích, nên nhẹ và ngắn hơn nhiều ở cùng DN. Ở DN lớn, van bi thường cần giá đỡ riêng, van bướm thì không.

6. Kiểu kết nối theo dải DN

Lưu ý: van bướm wafer bắt bu lông xuyên qua hai mặt bích, nên khi tháo đoạn ống phía sau, van mất chỗ tựa. Ở cuối tuyến hoặc nơi cần tháo một phía, chọn lug hoặc hai mặt bích — xem van bướm wafer, lug và mặt bích.

7. Khả năng điều tiết lưu lượng

Kết quả phụ thuộc vào kiểu bi và góc mở làm việc:

• Van bướm điều tiết được, nhưng không tuyến tính. Theo bảng Kv của Bray Series 30/31 DN100, ở 30° van cho khoảng 7% Kv lúc mở hết, ở 60° khoảng 33%, ở 70° khoảng 59%. Bray khuyến nghị chọn cỡ van điều khiển để làm việc trong khoảng 20°–70°, ưu tiên 60°.
• Mô-men động có xu hướng đóng van. Với đĩa đối xứng, mô-men do dòng chảy lớn nhất quanh 75°–80° và kéo van về vị trí đóng. Van bướm điều tiết cần hộp số hoặc bộ truyền động giữ góc.
• Van bi lỗ tròn chủ yếu dùng đóng/mở. Muốn điều tiết bằng van bi, cần loại bi chữ V (V-port) do hãng thiết kế cho điều tiết, chọn theo đường đặc tính trong catalogue của đúng model.

Tóm lại: điều tiết thô ở ống lớn → van bướm có hộp số hoặc bộ truyền động, trong vùng góc hãng khuyến nghị; điều tiết chính xác ở cỡ nhỏ → van bi chữ V hoặc van điều khiển chuyên dụng.

Ưu nhược điểm van bi và van bướm

Phân tích riêng cho van bướm có trong bài ưu nhược điểm của van bướm.

Van bi hay van bướm khi tự động hóa (điện, khí nén)?

Mô-men xoắn và cỡ bộ truyền động

Bộ truyền động phải thắng mô-men khởi động của van ở chênh áp làm việc. So sánh hai mẫu có số liệu công bố:

Nguồn: Bray TM-1050, bảng mô-men hệ mét, đĩa đầy đủ, cấp phục vụ chung (Class B); Bürkert Type 2651 Flange mục 5.2, bảng PN16. Điều kiện không trùng nhau: bảng Bray dừng ở 12 bar, bảng Bürkert đo ở áp lớn nhất của cấp PN16. Ở DN100, mô-men khởi động của mẫu van bi gấp khoảng 3,5 lần mẫu van bướm, theo điều kiện thử của từng hãng.

Cùng DN100, van bi cần bộ truyền động mô-men lớn hơn nhiều, nghĩa là bộ truyền động lớn, nặng và đắt hơn. Đây là lý do chính khiến van bướm chiếm ưu thế khi tự động hóa đường ống lớn.

Ba lưu ý khi chọn bộ truyền động:

1. Chọn đúng cấp phục vụ. Bray chia mô-men theo 3 cấp A, B, C; với nước, chỉ dùng cấp A khi đĩa bọc nylon 11 và thỏa mọi điều kiện cấp A, còn lại dùng cấp B.
2. Hệ số an toàn theo hướng dẫn của từng hãng. Bray ghi không cộng thêm hệ số an toàn vào bảng mô-men của họ khi xác định mô-men ra của bộ truyền động. Hãng khác có thể khác, nên đọc ghi chú của đúng catalogue.
3. Mặt bích lắp theo ISO 5211. Kiểm mặt bích và khớp trục của van khớp với bộ truyền động; ví dụ Bürkert 2651 dùng F05 cho DN15–DN32, F07 cho DN40–DN65, F10 cho DN80–DN125, F14 cho DN150–DN200.

Cách ước tính mô-men van bi xem cách tính mô-men xoắn của van bi; khi chọn bộ truyền động, lấy số trong catalogue của đúng model.

Đóng/mở (ON/OFF) và điều tiết tuyến tính

• ON/OFF: van bi hợp với tuyến nhỏ cần kín; van bướm hợp với tuyến lớn cần bộ truyền động gọn.
• Điều tiết tuyến tính: van bướm điều tiết thô ở ống lớn trong vùng 20°–70°; van bi cần loại chữ V.

Tham khảo các dòng đang bán: van bướm điều khiển điện, van bi điều khiển điện, van bướm điều khiển khí nén, van bi điều khiển khí nén.

Chi phí: giá mua, lắp đặt và vận hành

Bài không ghi con số giá, vì hai bảng giá của Viva không có cặp van bi – van bướm tương đương (cùng DN, vật liệu, kiểu vận hành, kiểu nối) để so công bằng. Nguyên tắc định tính:

• Chênh lệch tăng theo DN. Ở cỡ nhỏ, van bi nối ren có nhiều lựa chọn; khi DN tăng, thân van bi lớn và nặng theo quả bi, chi phí vật liệu tăng nhanh.
• Kiểu nối và kiểu vận hành đổi giá đáng kể. Với van bướm: wafer rẻ nhất, lug đắt hơn, hai mặt bích đắt nhất; tay quay đắt hơn tay gạt; điều khiển điện, khí nén đắt hơn nữa.
• Chi phí vòng đời. Mô-men lớn của van bi đẩy cỡ và giá bộ truyền động lên; van bi cỡ lớn có thể cần giá đỡ. Với van bướm, cần tính chi phí thay gioăng theo điều kiện làm việc.

Giá cập nhật xem bảng giá van bướm và bảng giá van bi.

Nên dùng van bướm hay van bi? Bảng chọn theo cỡ ống và ứng dụng

Khi nào chọn van bi

• Ống nhỏ đến DN50, cần nối ren, hàn hoặc clamp.
• Khí nén, gas, môi chất cần kín và tuyến cần sụt áp thấp.
• Cần chia, trộn, đổi hướng dòng bằng van bi 3 ngã.

Khi nào chọn van bướm

• Ống từ DN200: nhẹ, ngắn, mô-men nhỏ hơn nhiều so với van bi cùng cỡ.
• Cấp thoát nước, HVAC, PCCC ở áp và nhiệt trong giới hạn gioăng.
• Không gian hẹp, ngân sách hạn chế, cần bộ truyền động gọn.

Ma trận chọn theo DN × môi chất × áp suất

Căn cứ ngưỡng DN: (1) ISO 17292 chỉ quy định van bi nối ren/hàn lồng tới DN50; van bi nối ren, clamp, 3PC trên bảng giá Viva dừng ở DN50–DN100; (2) van bướm đang bán bắt đầu từ DN40–DN50; (3) từ DN200, trọng lượng van bi (120 kg ở mẫu Bürkert PN16) và chênh lệch mô-men (688 so với 216 N·m ở hai mẫu tham chiếu) tăng rõ. Ma trận là định hướng sơ bộ; quyết định cuối theo thông số model và hồ sơ thiết kế.

Đã có DN, áp suất, môi chất mà vẫn phân vân? Gửi yêu cầu tư vấn để kỹ thuật Viva đối chiếu với catalogue cụ thể.

Vùng giao nhau DN65–DN150: cách quyết định

Ở vùng này không có ngưỡng cứng. Quyết định theo thứ tự:

1. Áp suất, nhiệt độ có nằm trong định mức của van bướm cụ thể không (ví dụ JIS 10K, 1,37 MPa và −29 đến 160 °C với Kitz 10UB)? Không → van bi hoặc van bướm đế lệch có định mức cao hơn.
2. Môi chất là khí hoặc gas? → nghiêng về van bi.
3. Có tự động hóa không? Có → tính chênh lệch mô-men (DN100: 52 so với 183 N·m ở hai mẫu tham chiếu) và giá bộ truyền động.
4. Cần chia dòng? → van bi 3 ngã.
5. Không gian, ngân sách → nếu các bước trên không loại van bướm, van bướm thường gọn và kinh tế hơn.

Checklist chọn nhanh cho một tuyến ống

1. DN của tuyến ống.
2. Áp suất làm việc và nhiệt độ lớn nhất (kể cả lúc khởi động, thử áp).
3. Môi chất: nước, nước thải, hơi, khí, hóa chất, thực phẩm; có cặn hay không.
4. Chức năng: đóng/mở, điều tiết hay chia dòng.
5. Kiểu vận hành: tay gạt, tay quay, điện, khí nén; tần suất đóng mở.
6. Kết nối và không gian: ren, hàn, clamp, wafer, lug, mặt bích; có cần tháo một phía không.
7. Ngân sách: tính cả bộ truyền động, giá đỡ, bảo trì, không chỉ giá van.

Bảng chọn theo ứng dụng

Phối hợp hai loại trong một hệ: thường gặp van bướm trên ống hút, ống đẩy, ống góp, trục đứng cỡ lớn (trạm bơm, PCCC, cách ly chiller), còn van bi trên đường xả, xả khí, lấy mẫu, đồng hồ áp và cuộn coil cỡ nhỏ.

5 lỗi thường gặp khi chọn giữa van bi và van bướm

1. Để van bướm mở hé lâu dài để điều tiết. Dưới 20° là ngoài vùng 20°–70° Bray khuyến nghị cho van điều khiển; dòng tốc độ cao qua khe hẹp làm đế mau hỏng. Chọn đúng cỡ để van làm việc trong vùng khuyến nghị.
2. Dùng van bi đế mềm cho môi chất nhiều cặn, hạt mài khi chưa hỏi hãng. Cần loại đế được hãng xác nhận cho môi chất đó.
3. Lắp van bướm wafer ở cuối tuyến hoặc nơi cần tháo một phía. Dùng lug hoặc mặt bích.
4. Chọn bộ truyền động thiếu mô-men. Lấy mô-men theo đúng cấp phục vụ và chênh áp; ở hai mẫu tham chiếu, mô-men van bi DN100 gấp khoảng 3,5 lần van bướm theo điều kiện thử của hãng.
5. Chọn sai vật liệu gioăng theo nhiệt độ, môi chất. Gioăng EPDM/NBR dải 5–90 °C (Wooken KCBL-10) không dùng cho hơi.

Ngoài ra, không chọn van bướm đồng tâm đế mềm cho khí dễ cháy áp cao chỉ vì giá thấp hơn.
