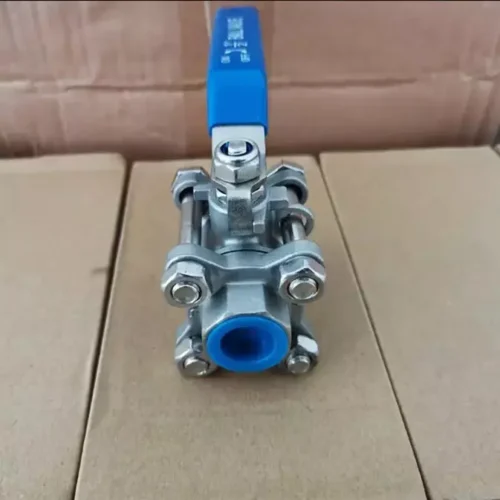

Van bi ba mảnh

Van bi ba mảnh là gì?

Van bi ba mảnh hay còn gọi là van bi 3 thân, van bi 3 PC (Piece). Van bi có cấu tạo thân van là 3 mảnh riêng biệt, được liên kết với nhau bằng các bu lông, việc này giúp van 3 mảnh có thể dễ dàng tháo lắp để sửa chữa, bảo trì và thay thế.

Đối với các hệ thống đòi hỏi van phải hoạt động nhiều, việc sử dụng van ba mảnh sẽ tiện lợi hơn rất nhiều so với các dòng van 1 mảnh hay van 2 mảnh. Khi cần phải bảo trì, thay thế các bộ phận bên trong van như gioăng, đệm, việc van được chia làm 3 mảnh và liên kết bằng bu lông giúp cho việc tháo rời dễ dàng mà không cần phải tháo rời toàn bộ hệ thống.

Van thường được chế tạo từ các dòng vật liệu là thép carbon, thép không gỉ, thép hợp kim, trong đó các dòng van ba mảnh thép không gỉ vẫn phổ biến nhất, đó là các dòng van ba mảnh inox 304, van 3 mảnh inox 316. Các dòng van ba mảnh thép không gỉ này thường được ứng dụng trong các cơ sở sản xuất, hay trong ngành dược phẩm và chế biến thực phẩm yêu cầu vệ sinh an toàn.

Được thiết kế có tán, vì vậy có thể lắp đặt sử dụng nhiều kiểu điều khiển khác nhau, có thể lắp đặt tay gạt để sử dụng đóng mở bằng tay hoặc lắp đặt bộ điều khiển khí nén, bộ điều khiển điện để vận hành tự động.

Thông số kỹ thuật của van bi ba mảnh

• Phạm vi kích thước: DN15 – DN200
• Phạm vi áp suất: PN16 ~ PN25
• Phạm vi nhiệt độ: ~300 độ C
• Kiểu kết nối: Lắp ren, lắp bích
• Vật liệu chế tạo thân van: Thép carbon, inox 304, inox 316…
• Gioăng làm kín: PTFE, RPTFE, PPL, PEEK…
• Bộ điều khiển: Tay gạt, tay quay, bộ truyền động khí nén, bộ truyền động điện.
• Bi van: Bi chữ V, bi dạng 3 ngã (L- port, T-port).
• Xuất xứ: Hàn Quốc, Nhật Bản, Đài Loan…
• Bảo hành: 12 tháng.

Cấu tạo của van bi ba mảnh

Thân van: Phần thân van này bao gồm 3 mảnh gồm có 2 đầu nối ống và 1 thân chính được kết nối với nhau bằng các bu lông.

Bu lông: Bu lông được sử dụng để kết nối 3 mảnh thân của van lại, các bu lông này thường được làm bằng thép hoặc thép không gỉ

Trục van: Trục van là bộ phận trung gian để truyền lực từ bộ phận truyền động đến bi van để điểu khiển bi van.

Bi van: Bi van có tác dụng điều khiển hoạt động đóng mở của van, bi van có các dạng đó là bi chữ V, bi dạng L-port, bi dạng T-port cho dòng van 3 ngã.

Gioăng làm kín: Gioăng làm kín được sử dụng làm kín van, được lắp ở các mối nối như mối nối giữa các mảnh, ở trục van…Gioăng thường được chế tạo từ các vật liệu cao su PTFE, EPDM…

Bộ phận truyền động: bộ phận này nhận lực từ người vận hành, qua đó điều khiển hoạt động của van.

Ưu điểm của van bi ba mảnh

Van được thiết kế ba mảnh, kết nối với nhau bằng bu lông, do đó van có thể dễ dàng tháo lắp để bảo trì ở phần nối bu lông mà không cần tháo ống.

Van thường được ứng dụng ở những hệ thống có áp suất lớn và môi trường làm việc khắc nghiệt, khiến cho van nhanh chóng bị hư hỏng hoặc tắc nghẽn cần phải bảo trì và làm sạch, việc này giúp cho tiết kiệm chi phí dài hạn.

Van 3 mảnh có thể sử dụng trong môi trường áp suất cao và nhiệt độ cao.

Dạng van có tán, có thể lắp đặt sử dụng nhiều kiểu điều khiển khác nhau như tay gạt, tay quay, điều khiển điện, điều khiển khí nén.

Ứng dụng của van bi ba mảnh

Sản phẩm này thường được ứng dụng trong các cơ sở sản xuất.

Van được sử dụng trong các hệ thống đường ống trong các nhà máy thực phẩm như nhà máy sữa, nhà máy bia, nhà máy nước ngọt và trong ngành dược phẩm.

Ứng dụng trong các hệ thống xử lý nước sạch, nước thải trong các nhà máy.

Phân loại van bi ba mảnh

Van bi ba mảnh lắp ren

Van bi ba mảnh lắp ren có 2 đầu nối ống được thiết kế tiện ren để kết nối với đường ống, kiểu kết nối ren thông thường sẽ được sử dụng trong các hệ thống kích thước nhỏ.

Van bi ba mảnh lắp bích

Được thiết kế mặt bích ở 2 đầu nối ống, và được kết nối với đường ống thông qua các bu lông, điểm đặc biệt của van 3 mảnh là các bu lông của van 3 mảnh này có thể nối qua các mặt bích của đường ống, điều này giúp hạn chết số lượng bu lông.

Van bi ba mảnh hàn

Sử dụng phương pháp hàn để kết nối với đường ống, phương pháp nối hàn này sẽ kết nối chắc chắn van với đường ống, tuy nhiên van vẫn có thể tháo lắp dễ dàng qua mối nối bu lông của thân van.
