Van bướm silo

2.000.000( Đã có VAT )
Thị trường: 2.100.000
Tiết kiệm: 100.000 (5%)
Tình trạng: Còn hàng
Bảo hành: 12 tháng

GTIN: 8931542100281 Mã: 10028 Danh mục:

(1 đánh giá của khách hàng)
CHÚNG TÔI CAM KẾT
  • 100% sản phẩm chính hãng
  • Giá rẻ nhất thị trường Việt Nam
  • Bảo hành 24/7 nhanh chóng
  • Vận chuyển toàn quốc
  • 100% khách hàng hài lòng
Hỗ trợ trực tuyến

Giới thiệu về van bướm silo

Van bướm silo là dạng van bướm được sử dụng nhiều trong các hệ thống xi măng, hệ thống trạm trộn, các hệ thống đá, cát, bột, bùn nó thường được làm bằng hợp kim nhôm có phần gioăng làm kín nhỏ, bề mặt đĩa trơn tuột để cho lưu chất rắn không bám vào khi vận hành.

Van có nhiều kích cỡ khác nhau nhỏ nhất là DN100 và lớn nhất là DN1000.

Van cũng vận hành đóng mở bằng cách quay trục một góc từ 0 đến 90 độ như các dạng van bướm khác.

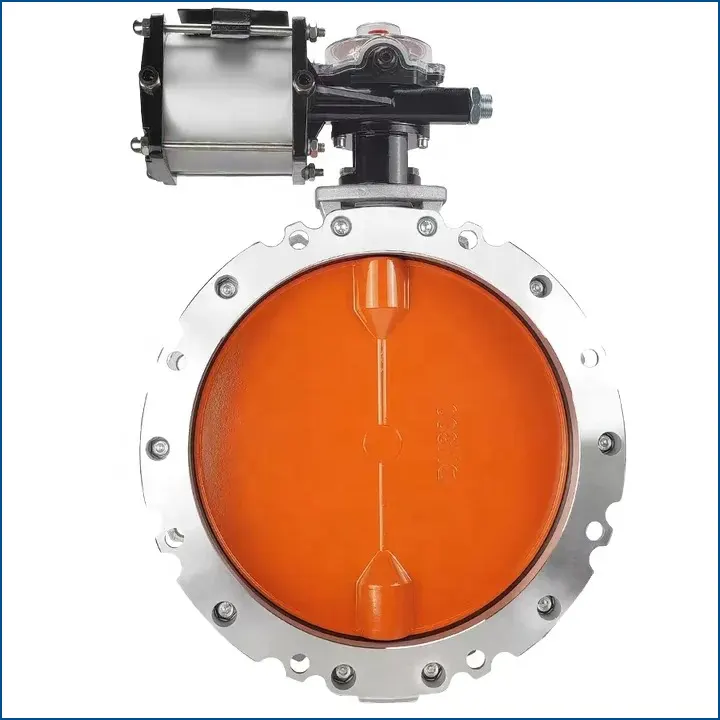

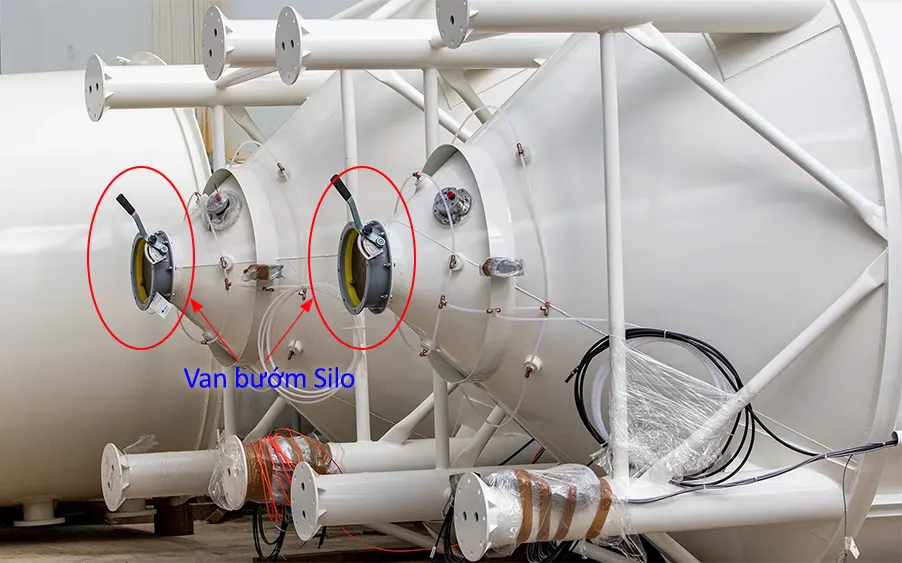

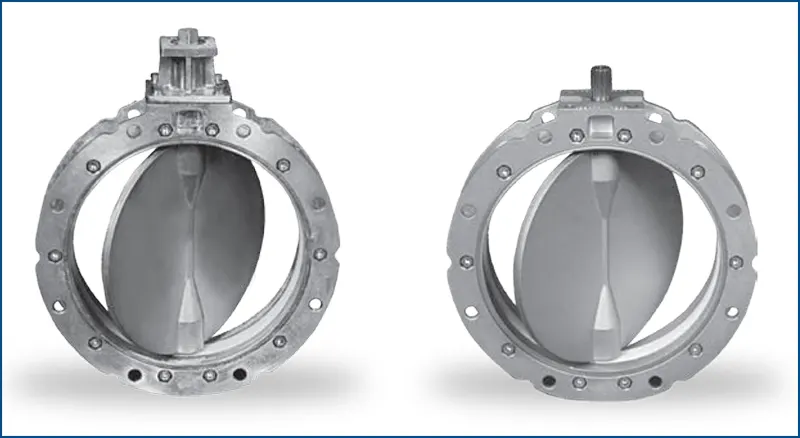

Van bướm silo
Van bướm silo

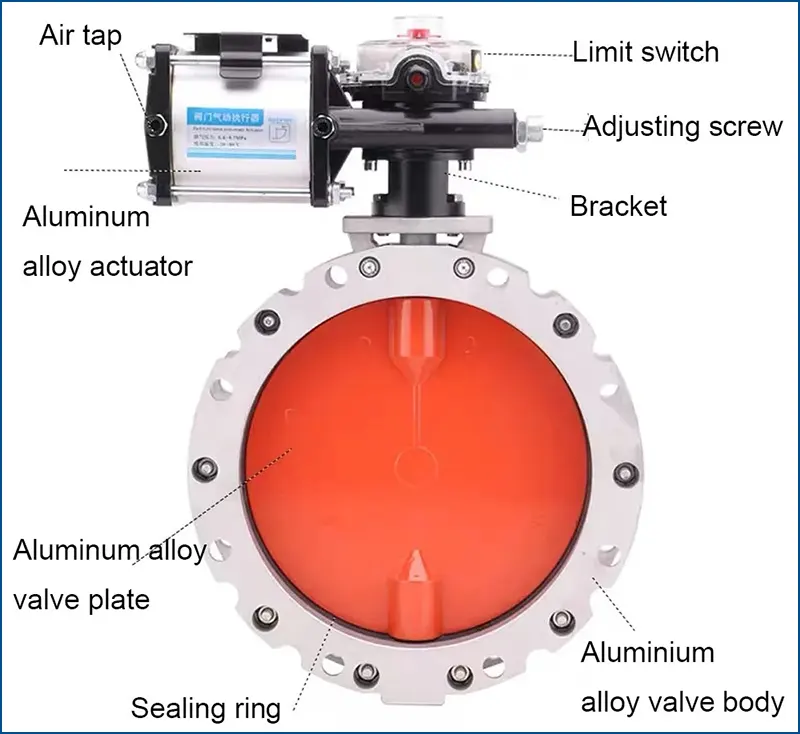

Cấu tạo và nguyên lý hoạt động của van bướm silo

Cấu tạo

Van có cấu tạo gồm 5 phần chính bao gồm :

Thân van : Thân van được làm bằng hợp kim nhôm, thép hoặc inox.

Cánh van : Cánh van được làm bằng vật liệu gang, thép, inox có bọc phủ một lớp nhựa dày.

Gioăng làm kín : Gioăng làm kín của van khá là nhỏ gần như là không có, nó thường được làm bằng vật liệu cao su hoặc PTFE.

Trục van : Trục van được làm bằng thép không gỉ chịu lực.

Phần điều khiển : Tùy vào yêu cầu sử dụng mà có bộ phận điều khiển riêng, phần điều khiển có thể là tay gạt, tay quay, motor điện, bộ truyền động khí nén.

Nguyên lý hoạt động của van bướm silo

Về cơ bản thì van cũng có nguyên lý hoạt động như các dạng van bướm thông thường. Phần trục được kết nối với phần đĩa và phần điều khiển, khi ta quay trục một góc từ 0 – 90 độ thì đĩa van cũng quay theo và tạo ra cơ chế mở van. Ngược lại thì van đóng.

Nguyên lý hoạt động của van bướm silo
Nguyên lý hoạt động của van bướm silo

Thông số kỹ thuật của van bướm silo

  • Kích thước van : DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500, DN600, DN700, DN800, DN900, DN1000.
  • Chất liệu thân : Thường là bằng hợp kim nhôm, có thể bằng inox hoặc thép
  • Chất liệu đĩa : Thép bọc nhựa, inox bọc nhựa
  • Chất liệu trục : Inox
  • Kết nối : Lắp bích, hàn ống khí
  • Tiêu chuẩn bích : BS PN16
  • Vận hành : Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
  • Áp lực làm việc : PN10, PN16
  • Nhiệt độ làm việc : Max 100 độ C
  • Môi trường làm việc : Xi măng, dầu nhớt, trạm trộn, đá, cát, sỏi, bùn, bột
  • Xuất xứ : Hàn Quốc, Trung Quốc
  • Tình trạng hàng : Có sẵn
  • Bảo hành : 12 tháng.

Phân loại van bướm silo

Van bướm tay gạt silo

Dạng van này sử dụng bộ phận tay gạt để vận hành đóng mở, phần tay gạt cho phép van đóng mở nhanh, giá thành rẻ, dễ sử dụng, tuy nhiên ở những vị trí cao, những nơi xa xôi, những nơi khó tiếp xúc thì không nên sử dụng van tay gạt.

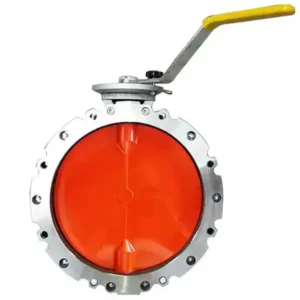

Van bướm tay gạt silo
Van bướm silo dạng tay gạt

Van bướm tay quay silo

Dòng van này cũng được vận hành bằng tay như van tay gạt, việc tích hợp vô lăng quay tay vào van giúp lực cần để mở van nhẹ hơn so với tay gạt.

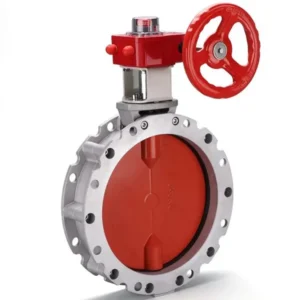

Van bướm tay quay silo
Van bướm silo dạng tay quay

Van bướm silo điều khiển khí nén

Van silo điều khiển khí nén được sử dụng rộng rãi và phổ biến nhất. Bộ truyền động khí nén điều khiển đóng mở van tự động cho phép van đóng mở nhanh, lực của bộ truyền động khí nén rất lớn đóng mở van không bị kẹt, độ bền khá là cao.

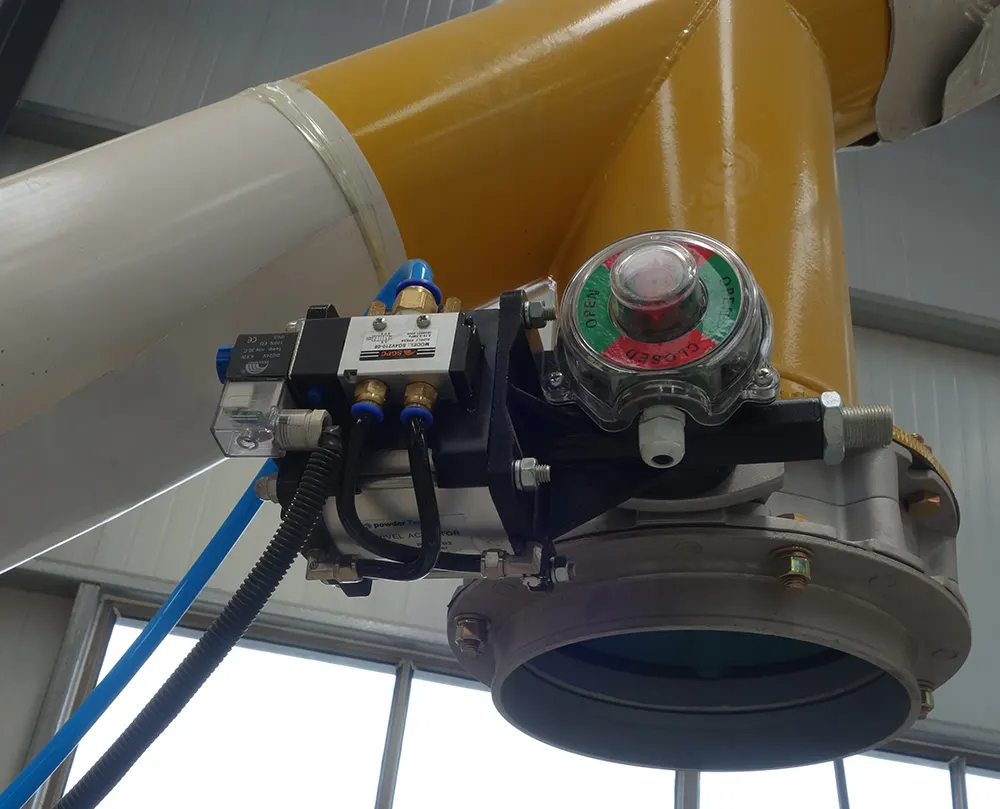

Van bướm silo điều khiển khí nén
Van bướm silo điều khiển khí nén

Van bướm điều khiển điện silo

Dòng van này ít được sử dụng hơn van điều khiển khí nén, nó cũng là dạng van silo tự động đóng mở bằng dòng điện 24v, 220v, 380v.

Ưu điểm của van bướm silo

Giá thành van rẻ

So với các dòng van có cùng mục đích và môi trường sử dụng khác thì van silo có giá thành rất rẻ.

Sử dụng tốt trong các lưu chất rắn

Như chúng ta đã biết thì phần gioăng của van rất nhỏ, phần đĩa van trơn tuột nên các lưu chất rắn như xi măng, đá, bột dễ dàng đi qua mà không bị bám vào đĩa van.

Có kết nối hàn ống và mặt bích

Các ống khí của các hệ thống bồn xi măng hay xe bồn thường được thiết kế kết nối với van bằng phương pháp hàn, các dạng van cánh bướm khác hiện này chỉ có lắp bích là chủ yếu.

Trọng lượng nhẹ

Trọng lượng của van khá là nhẹ do được làm bằng hợp kim nhôm, có thể lắp đặt ở các vị trí khó.

Có độ kín cao

Van có độ kín rất cao, có thể đóng kín tuyệt đối, các dòng van cánh bướm kích thước lớn khác thì việc đóng kín tuyệt đối là rất khó.

Độ bền cao

Độ bền của van silo cao do thiết kế phần gioăng nhỏ hơn các van bướm khác, phần đĩa van tiếp xúc với gioăng được bọc nhựa nên khó xảy ra tình trạng rách gioăng như các dạng van bướm khác.

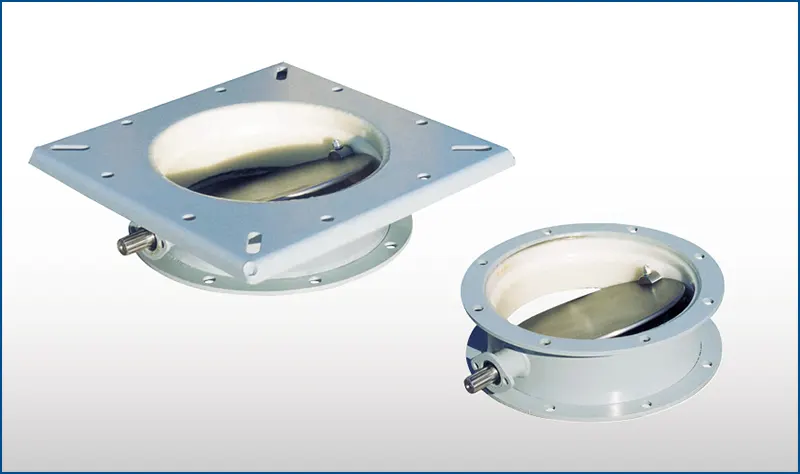

Ưu điểm của van bướm silo
Ưu điểm của van bướm silo

Ứng dụng của van bướm silo

Ứng dụng trong hệ thống xi măng

Ứng dụng trong trạm trộn

Ứng dụng trong khai thác, chế biến cát

Ứng dụng trong hệ thống bùn

Ứng dụng trong nhà máy đường

Ứng dụng trong nhà máy đá

Ứng dụng trong hệ thống bột

Ứng dụng trong nhà máy giấy

Ứng dụng trong hệ thống nước.

Catalog của van bướm silo

Catalog của van bướm silo
Catalog của van bướm silo

Liên hệ ngay 0965 925 563 để mua van silo nhập khẩu trực tiếp, chất lượng cao, giá thành rẻ nhất, bảo hành 12 tháng, CO, CQ đầy đủ.
