Van bướm tay quay Tomoe 700G-2U là sản phẩm có nguồn gốc xuất xứ từ Nhật Bản, sản xuất bởi thương hiệu Tomoe. Đây là một mã van bướm Tomoe có cấu tạo từ vật liệu gang, kiểu kết nối kẹp bích wafer, điều khiển bằng tay quay, áp lực làm việc tối đa là 1.0Mpa. Sản phẩm này có khả năng điều khiển dòng chất tốt, vận hành dễ dàng, nhẹ nhàng, chất lượng vượt trội, tuổi thọ lâu dài. Chúng thường được sử dụng trong điều khiển dòng chất tại các ứng dụng trong công nghiệp và trong cấp thoát nước…
Thông số kỹ thuật van bướm tay quay Tomoe 700G-2U
Model: 700G-2U.
Kích thước kết nối: DN40 – DN600.
Kiểu kết nối: Kết nối kẹp bích (wafer).
Vật liệu cấu tạo thân: FCD450, FC250.
Vật liệu cấu tạo đĩa: SCS14, SCS13, PPS, FCD 450.
Vật liệu cấu tạo trục: SUS420J2, SUS329J1.
Vật liệu cấu tạo gioăng: NBR, EPDM.
Kiểu điều khiển: Tay quay.
Áp suất làm việc: 1.0Mpa.
Nhiệt độ làm việc: -10 – 80 độ C (NBR), 20 – 120 độ C (EPDM).
Thương hiệu: Tomoe
Xuất xứ: Nhật Bản.
Catalog van bướm tay quay Tomoe 700G-2U:
Catalog van bướm tay quay Tomoe 700G-2U
Đặc điểm cấu trúc van bướm tay quay Tomoe 700G-2U
Đĩa siêu mỏng vật liệu SCS14: Đĩa van bướm tay quay Tomoe 700G-2U được thiết kế dạng siêu mỏng và được thiết kế thêm phần sườn gia cố. Vì vậy, bạn có thể yên tâm về độ bền cơ học của đĩa. Cấu trúc đĩa mỏng của van bướm tay quay Tomoe 700G-2U mang lại nhiều ưu thế như khả năng điều khiển tốt, giảm thiểu cản trở áp suất, trọng lượng của đĩa thấp hơn.
Gioăng cong sóng cosine EPDM, NBR: Phần gioăng của van cấu trúc từ hai loại vật liệu là vật liệu NBR hoặc vật liệu EPDM, được đúc kích thước chính xác so với thân, cung cấp khả năng làm kín và khả năng chống trượt gioăng tuyệt vời. Cấu trúc bề mặt của gioăng khá đặc biệt, có thiết kế cong dạng sóng cosine, đảm bảo hiệu suất làm kín với momen xoắn vận hành giảm.
Cấu trúc cổ dài: Phần cổ van (được tính là cấu trúc trục từ thân lên đến cơ cấu truyền động). Phần này được thiết kế chiều dài lớn, đảm bảo khả năng cách nhiệt tuyệt vời, bảo vệ cơ chế bánh răng không bị ảnh hưởng khi nhiệt độ lưu chất cao.
Hộp số bánh răng hợp kim: Phần vỏ hộp số bánh răng bao bọc bên ngoài cấu trúc từ hợp liệu hợp kim, có thể chịu lực tác động bên ngoài tốt, nhờ vậy, đảm bảo độ bền, chắc chắn và bền bỉ.
Tay quay nhỏ gọn: Cơ chế tay quay nhỏ gọn được tích hợp với hộp số bánh răng, phục vụ công tác vận hành. Tay quay thiết kế từ vật liệu rất chất lượng cao vì vậy nên tuy rằng cấu trúc của chúng nhỏ gọn nhưng lại rất bền bỉ, đáng tin cậy.
Bích nối cơ chế truyền động tiêu chuẩn ISO5211: Cơ chế truyền động được lắp đặt vào van bằng bu lông, cho nên chúng có thể tháo rời. Để lắp đặt thuận tiện, bích (giá) được thiết kế dựa trên tiêu chuẩn ISO5211, vì vậy, tay quay có thể được thay thế bằng các loại cơ chế truyền động khác theo nhu cầu.
Sơn phủ bảo vệ từ epoxy: Toàn bộ thân van bướm tay quay Tomoe 700G-2U được bảo vệ bằng một lớp phủ epoxy, lớp phủ epoxy có màu xám nhạt đặc trưng, mã màu Munsell N7. Lớp phủ rất chắc chắn, độ bao phủ hoàn toàn, khả năng bảo vệ bề mặt tuyệt vời, chống sự tác động của môi trường bên ngoài.
Có chỉ báo vị trí hiển thị trên đầu van: Một núm vặn nhỏ màu đỏ nằm trên đầu van thể hiện vị trí đóng mở hiện tại của van, cho phép theo dõi trạng thái đóng mở hiện tại, để kiểm soát chính xác hoạt động của hệ thống.

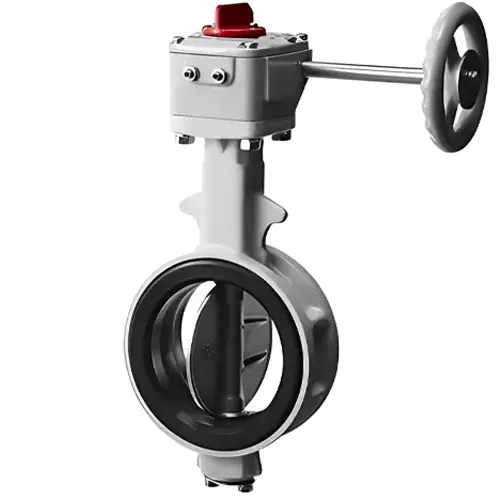

Sản phẩm van bướm gang tay quay Tomoe 700G-2U
Vì sao nên chọn van bướm tay quay Tomoe 700G-2U
Vận hành và điều khiển đơn giản dễ dàng, nhẹ nhàng thông qua cơ chế tay quay được tích hợp với hộp số bánh răng.
Mọi cải tiến về cấu trúc van bướm tay quay Tomoe 700G-2U đều hướng đến sự tiện lợi cho người dùng, khả năng điều khiển nhẹ nhàng, tiện lợi, momen xoắn vận hành nhỏ.
Điều khiển dòng chất rất tốt với cơ chế đĩa xoay đơn giản, khả năng đóng kín và làm kín tuyệt vời, ngăn chặn rò rỉ, cùng với khả năng điều khiển đĩa xoay ở nhiều góc độ, cho phép điều tiết lưu lượng tốt hơn.
Van bướm tay quay Tomoe 700G-2U hướng đến một sản phẩm chất lượng, bền bỉ, tuổi thọ lâu dài.
Khả năng lắp đặt dễ dàng, khả năng tương thích trong kết nối rất tốt, kiểu kết nối đa tiêu chuẩn, tương thích với nhiều tiêu chuẩn bích quốc tế.
Bảo dưỡng và bảo trì tiện lợi nhờ cấu trúc đơn giản, khả năng thay thế tiện lợi.
Sản phẩm đến từ một thương hiệu uy tín cũng là yếu tố khiến nhiều khách hàng cân nhắc, Tomoe là một thương hiệu đến từ Nhật Bản, lâu năm trong ngành, độ uy tín rất cao.
Sản phẩm van bướm tay quay Tomoe 700G-2U
Hướng dẫn lắp đặt van bướm tay quay Tomoe 700G-2U
Bước 1: Chuẩn bị các công cụ và thiết bị cần thiết cho việc lắp đặt, dụng cụ và đồ bảo hộ…
Bước 2: Làm sạch bề mặt bích và ống, vị trí sẽ tiếp xúc với van bằng cách sử dụng khí nén thổi sạch hoặc sử dụng các chất vệ sinh phù hợp để làm sạch.
Bước 3: Điều chỉnh đĩa ở vị trí hơi mở, góc mở khoảng 10 độ.
Bước 4: Căn chỉnh van lên đường ống, lắp đặt các bu lông ở dưới đáy trước để khi chèn van vào đường ống, có thể giữ cố định.
Bước 5: Chèn van vào đường ống, lưu ý đặt hướng thẳng đứng từ trên xuống dưới, tránh gioăng bị kẹt, gây hỏng và rò rỉ.
Bước 6: Khi van được đặt chắc chắn, hãy lắp các bu lông và siết chặt dần các bu lông theo sơ đồ đường chéo, đảm bảo siết đều lực.
