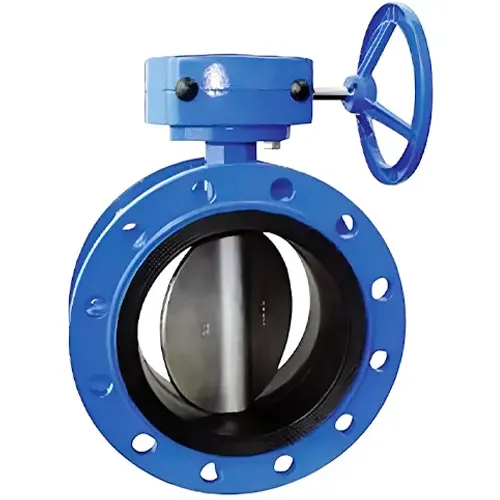

Van bướm mặt bích Shinyi FBGS là mã van bướm gang nối bích điều khiển tay quay của Shinyi. Chúng được sử dụng để điều khiển đóng hoặc mở dòng chảy lưu thông trong hệ thống ống. Phổ biến trong các ứng dụng công nghiệp, kích thước ống từ DN50 – DN1200. Mã van bướm Shinyi này cấu trúc bằng vật liệu gang cầu, kết nối bích nhiều tiêu chuẩn, điều khiển tay quay, khả năng chịu áp PN10, PN16, PN25, khả năng chịu nhiệt -10 – 80 độ C. Có xuất xứ Đài Loan nhưng được sản xuất tại Việt Nam.
Thông số kỹ thuật van bướm mặt bích Shinyi FBGS
Model: FBGS.
Kích thước kết nối: DN50 – DN1200.
Kiểu kết nối: Kết nối mặt bích,
Tiêu chuẩn bích: BS4504, DIN 2632, ASME B16.42.
Kiểu điều khiển: Điều khiển tay quay.
Vật liệu thân van: Gang cầu.
Vật liệu đĩa: Inox.
Vật liệu gioăng: NBR / EPDM.
Nhiệt độ làm việc: -10 – 80 độ C
Áp suất làm việc: PN10, PN16, PN25.
Ứng dụng: Hệ thống nước.
Thương hiệu: Shinyi.
Xuất xứ: Đài Loan.
Sản xuất: Việt Nam.
Giải thích mã van bướm mặt bích Shinyi FBGS:
(1) Loại van – kiểu kết nối: “FB” – van bướm nối bích – Flanged Butterfly valve.
(5) Áp lực làm việc: 10 = PN10, 16 = PN16, 1K = JIS 10K, A1 = ANSI 150LB.
(6) Vật liệu cấu trúc: “D2” – gang cầu.
(7) Màu sắc: “B” – Blue, “R” – Red.
Catalog van bướm mặt bích Shinyi FBGS:
Catalog van bướm mặt bích Shinyi FBGS
Vật liệu cấu trúc van bướm mặt bích Shinyi FBGS
Thân van: Gang cầu ASTM A536/EN GJS 500-7
Gioăng làm kín: Cao su NBR, EPDM.
Đĩa van: Thép không gỉ ASTM A351 CF8 / CF8M.
Trục: Thép không gỉ AISI 304/316/420.
Chốt pin: Thép không gỉ ASTM A351 CF8 / CF8M.
Ống lót: Nhựa teflon PTFE.
Gioăng o-ring: Cao su NBR/EPDM.
Tay quay: Gang cầu ASTM A536/EN GJS 500-7.
Vật liệu cấu trúc van bướm mặt bích Shinyi FBGS
Đặc điểm cấu trúc van bướm mặt bích Shinyi FBGS
Thân van đúc gang cầu kích thước tiêu chuẩn: Thân van bướm mặt bích Shinyi FBGS được đúc bằng vật liệu gang cầu, tự chủ công nghệ luyện kim, nên nguyên liệu đúc được kiểm soát chặt chẽ, kiểm định và kiểm tra nghiêm ngặt. Vật liệu tuân thủ tiêu chuẩn ASTM A536/EN GJS 500-7. Đảm bảo độ bền, đảm bảo khả năng chống mài mòn, chịu lực tốt,
Gioăng đúc sẵn đảm bảo độ bền, độ kín: Gioăng đúc trực tiếp, ép khuôn, đảm bảo kích thước chuẩn xác, đảm bảo độ bền, độ kín, độ ổn định, chống trượt, chống bong tróc, chống rách. Gioăng đúc toàn bộ trong thân, mang lại khả năng cách ly tuyệt đối. Bề mặt ngoài tại vị trí tiếp xúc với bích nối thiết kế gờ tăng độ bám, chống trượt.
Đĩa đồng tâm inox tiêu chuẩn: Đĩa được thiết kế dạng đồng tâm, vật liệu đĩa bằng thép không gỉ ASTM A351 CF8 hoặc CF8M, chống ăn mòn, chống gỉ sét.
Trục đơn đồng tâm inox: Trục điều khiển thiết kế dạng trục đơn, cấu trúc một trục duy nhất xuyên suốt từ cổ van đến đáy van, trục đồng tâm, cấu trúc trục nằm giữa tâm của đĩa. Vật liệu trục là thép không gỉ các mác thép SUS304, SUS316, SUS420.
Chốt pin inox chống rò rỉ: Chốt pin bằng vật liệu CF8, CF8M, thiết kế độ chính xác cao, không rò rỉ, đảm bảo độ tin cậy trong quá trình điều khiển hoạt động của đĩa.
Cơ chế ống lót PTFE: Cơ chế ống lót trên và dưới bằng vật liệu PTFE, giảm ma sát trong chuyển động của trục. Vật liệu PTFE cung cấp độ bền cao, chịu áp, chịu nhiệt, kháng hóa chất, chống mài mòn.
Tay quay truyền động bánh răng cấu trúc bền bỉ: Cơ chế truyền động của van bướm mặt bích Shinyi FBGS dạng tay quay, tích hợp hộp bánh răng (truyền động bánh răng), vật liệu tay quay bằng gang cầu, chắc chắn, bền bỉ.
Sơn phủ epoxy 2 thành phần: Sơn phủ epoxy chống gỉ hai thành phần (epoxy resin powder), lớp phủ dày 250 – 300μm, độ bền cao, bảo vệ tốt, chống tia UV, an toàn với con người. Lớp sơn phủ màu xanh hoặc màu đỏ.
Van bướm gang mặt bích tay quay Shinyi
Đặc trưng nổi bật van bướm mặt bích Shinyi FBGS
Điều khiển tay quay hỗ trợ cơ học: Van bướm mặt bích Shinyi FBGS có cơ chế điều khiển bằng tay quay tích hợp với hộp bánh răng, hỗ trợ cơ học, mô men xoắn công suất cao, giúp việc điều khiển đóng mở đơn giản, nhẹ nhàng.
Thiết kế tiêu chuẩn, thay thế tốt: Thiết kế tuân thủ tiêu chuẩn BS 5155 / API 609, khoảng cách hai mặt bích tiêu chuẩn ISO 5752, BSS EN 558-1, BS 2080. Kích thước của van bướm mặt bích Shinyi FBGS chính xác, đảm bảo đồng bộ, khả năng thay thế tốt, khi các công ty khác nhau sản xuất, chỉ cần cùng tiêu chuẩn là có thể thay thế được.
Kết nối tiêu chuẩn, lắp đặt linh động: Kết nối mặt bích tuân thủ tiêu chuẩn BS 4504 PN10, PN16, PN25, JIS B2220 10K, 16K, ASME B16.42 150LB. Đảm bảo kết nối chính xác, độ kín tuyệt đối. Kết nối mặt bích linh động, lắp đặt và tháo rời thuận tiện.
Kích thước đa dạng lên đến DN1200: Van bướm mặt bích Shinyi FBGS sản xuất đa dạng kích thước, kích thước nhỏ nhất từ DN50, kích thước lớn nhất lên đến DN1200. Đảm bảo phù hợp với nhiều hệ thống ống kích thước khác nhau,
Vật liệu chất lượng, tuân thủ tiêu chuẩn: Vật liệu sản xuất chất lượng cao, được kiểm tra, kiểm soát nghiêm ngặt, tuân thủ tiêu chuẩn chất lượng vật liệu ASTM, đảm bảo độ bền, độ tin cậy cao.
Van bướm gang nối bích tay quay Shinyi Đài Loan
