Van cầu đồng Toyo 213A là loại van điều khiển được sử dụng rộng rãi trong kiểm soát, điều tiết các loại lưu chất nước, dầu, khí, hơi… được sản xuất bởi thương hiệu Toyo xuất xứ Nhật Bản. Mã van cầu Toyo này có cấu trúc bằng vật liệu đồng đỏ, kết nối ren, điều khiển tay vặn, class 150… chất lượng cao, bền bỉ, khả năng kiểm soát tốt, chúng là một lựa chọn tối ưu cho ứng dụng điều khiển của bạn.
Thông số kỹ thuật van cầu đồng Toyo 213A
Model: 213A.
Kích thước kết nối: DN8 – DN80.
Kiểu kết nối: Kết nối ren
Tiêu chuẩn ren: BS 21 (JIS B0203).
Vật liệu cấu trúc: Đồng đỏ.
Kiểu điều khiển: Tay vặn.
Nhiệt độ làm việc: ~200 độ C.
Áp suất làm việc: 2.0Mpa.
Thương hiệu: Toyo.
Xuất xứ: Nhật Bản.
Catalog van cầu đồng Toyo 213A:
Catalog van cầu Toyo 213A
Đặc trưng nổi bật van cầu đồng Toyo 213A
Class 150: Với lớp 150, áp suất làm việc của van cầu đồng Toyo 213A lên đến PN20 (20bar). Vì vậy, khả năng chịu áp của van rất tốt, sử dụng an toàn tại các hệ thống áp cao.
Kích thước thông dụng, phổ biến: Kích thước kết nối đa dạng từ DN8 đến DN80, là kích thước nối ống thông dụng và phổ biến. Đảm bảo đáp ứng nhiều hệ thống có kích thước khác nhau.
Điều tiết lưu lượng chính xác: Cấu trúc và hoạt động cho phép van cầu đồng Toyo 213A điều khiển được lưu lượng dòng chất. Thiết kế này đặc biệt phù hợp với các ứng dụng yêu cầu độ chính xác cao trong tiết lưu.
Điều khiển tiện lợi, đơn giản: Thực hiện điều khiển đóng ngắt và kiểm soát lưu lượng bằng cách thực hiện xoay một tay vặn có thiết kế dạng bánh răng. Thực hiện xoay thuận chiều kim đồng hồ để đóng van, ngược chiều kim đồng hồ để mở van. Điều khiển bằng tay nên khá thuận tiện trong thiết kế và lắp đặt.
Thiết kế thuận tiện cho việc lắp đặt, tháo rời: Cấu trúc hai đầu nối ống có bề mặt dạng lục giác, thiết kế này thuận tiện cho việc sử dụng các thiết bị cờ lê, mỏ lết hỗ trợ tác dụng lực, thực hiện việc lắp đặt, tháo rời tiện lợi hơn. Kết nối của van dạng ren, kiểu nối đơn giản, lắp đặt và tháo rời tối giản, gọn nhẹ.
Vật liệu chất lượng, độ bền đáng tin cậy: Vật liệu cấu trúc van cầu đồng Toyo 213A tuân thủ theo tiêu chuẩn ASTM với các mã khác nhau. Nhờ vậy, chất lượng vật liệu trở nên đáng tin cậy hơn rất nhiều, các thông số chuẩn xác, đảm bảo tính chất cơ học, hóa học đúng tiêu chuẩn đề ra.

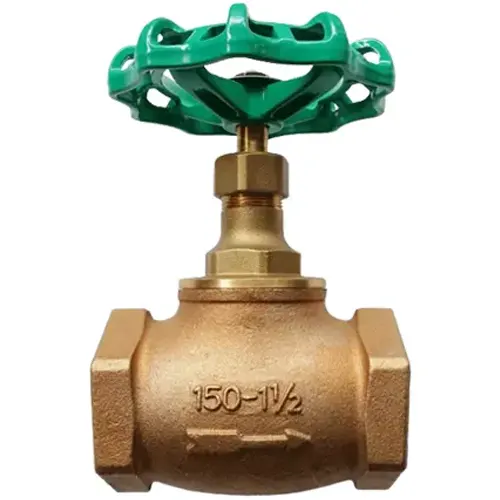

Sản phẩm van cầu đồng Toyo 213A
Đặc trưng cấu trúc van cầu đồng Toyo 213A
Vật liệu thân đồng B584-C84400: Thân van cầu đồng Toyo 213A được cấu trúc bằng phương pháp đúc, đúc nguyên khối nên thân liền mạch, không có mối hàn, độ bền tốt hơn, chịu lực tốt hơn. Vật liệu sử dụng trong đúc van là vật liệu đồng B584-C84400 theo ASTM.
Vật liệu cấu trúc nắp có sự khác nhau về kích thước: Vật liệu cấu trúc nắp có sự khác nhau giữa các kích thước. Với kích thước từ 1/4 ” (DN8) đến 2″ (DN65) vật liệu cấu trúc đồng thau (B283-C37700), kích thước từ 3″ (DN80) vật liệu đồng đỏ (B584-C84400).
Trục đồng thau chống khử kẽm: Thiết kế trục nhỏ gọn dạng ty chìm. Vật liệu trục đồng thau chống khử kẽm B85, đảm bảo độ bền, chống ăn mòn chọn lọc kẽm.
Cấu trúc đĩa vật liệu B584-C84400: Thiết kế đĩa điều khiển đơn giản, cấu trúc lại rất chắc chắn, vật liệu bằng đồng đỏ B584-C84400.
Tay vặn nhôm đúc khuôn: Một tay vặn được cấu trúc bằng vật liệu nhôm sử dụng phương pháp đúc khuôn, sơn phủ bảo vệ màu xanh. Với thiết kế này, tay vặn có chất lượng vượt trội, chống nứt gãy, chống oxy hóa, chống ăn mòn.
Thiết kế ti chìm: Cấu trúc van ti chìm, phần ti nằm gọn trong thân van kể cả trong quá trình điều khiển đóng hoặc mở. Thiết kế này giúp tối ưu kích thước van, kích thước van nhỏ gọn hơn, đặc biệt phù hợp cho các không gian nhỏ hẹp.
Nối ren tiêu chuẩn BS 21: Kiểu nối ren, ren được thiết kế theo tiêu chuẩn BS 21 hay JIS B0203. Ren tiêu chuẩn giúp kết nối chắc chắn hơn, đáng tin cậy hơn.
Van cầu đồng Toyo nối ren 213A
Một số lưu ý trong quá trình sử dụng van cầu đồng Toyo 213A
Quy định hướng lắp đặt: Khi lắp đặt cần phải hết sức lưu ý về hướng lắp đặt của van. Để đảm bảo dòng chất dẫn dòng tối ưu nhất thì hãy chắc chắn rằng, hướng của dòng lưu chất chảy từ dưới đĩa hướng lên. Để tiện lợi nhất trong quy trình lắp đặt của khách hàng, trên thân van cầu đồng Toyo 213A được đúc sẵn mũi tên dẫn hướng. Bạn chỉ cần lắp đặt sao cho hướng lưu chất trùng với hướng mũi tên.
Có sự tổn thất áp suất: Cấu trúc khoang chữ S có thể gây ảnh hưởng đến áp suất dòng chất. Dòng chất có thể bị tổn thất áp suất, giảm áp suất khi đi qua van.
Cân nhắc về lưu chất áp dụng: Vật liệu đồng B584-C84400 không phù hợp với mọi loại lưu chất. Các loại lưu chất ăn mòn, hóa chất tốt nhất không nên lựa chọn mã sản phẩm này.
Tiêu chuẩn ren tương thích: Tiêu chuẩn ren của van cầu đồng Toyo 213A là BS21 (JIS B0203) hãy cân nhắc về tiêu chuẩn ren trên đường ống hiện tại để chắc chắn rằng kết nối đáng tin cậy, không rò rỉ.
Van cầu đồng nối ren Toyo 213A class 150
