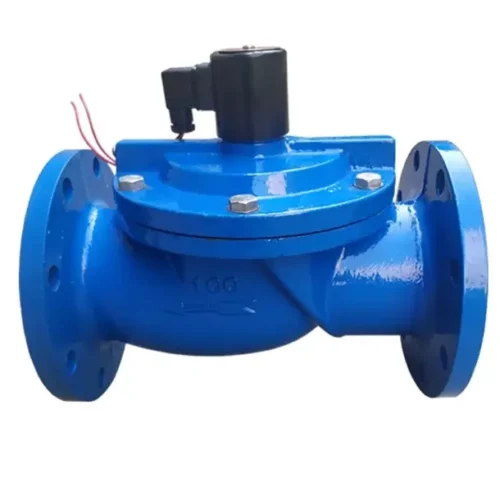

Van điện từ mặt bích là gì?

Van điện từ mặt bích là dòng van sử dụng mặt bích để tham gia vào quá trình lắp đặt van, nhiệm vụ chính của van đó là được sử dụng để điểu chỉnh đóng ngắt dòng chảy của hệ thống, đối với tất cả các dòng van điện từ đều sử dụng điều khiển bởi lực điện từ được chuyển đổi từ nguồn điện năng cấp vào.

Điểm chung của các dòng van sử dụng kiểu nối mặt bích đó là kích thước của van khá đa dạng, tuỳ vào từng chủng loại mà kích thước nhỏ nhất của van sẽ khác nhau ví dụ như van điện từ thì kích thước nhỏ nhất bằng DN50, trong khi đó với các dòng van bi mặt bích thì kích thước nhỏ nhất lại bằng DN25 tương tự như van cổng cũng vậy.

Đối với kiểu lắp đặt mặt bích này, nó mang lại cho van một kết nối chắc chắn, van kết nối với đường ống tương đối dễ dàng mà lại chắc chắn, bền vững, tiện lợi.

van điện từ mặt bích là gì
van điện từ mặt bích là gì

Xem thêm các loại khác:

-4%
Original price was: 75.000₫.Current price is: 72.000₫.
-10%
Original price was: 100.000₫.Current price is: 90.000₫.
-5%
Original price was: 100.000₫.Current price is: 95.000₫.
-13%
Original price was: 150.000₫.Current price is: 130.000₫.
-16%
Original price was: 190.000₫.Current price is: 160.000₫.

Cấu tạo và nguyên lý hoạt động của van điện từ mặt bích

Cấu tạo

Van điện từ mặt bích có cấu tạo gồm nhiều bộ phận khác nhau, tuy nhiên để dễ nhận biết ta có thể thấy cấu tạo của van điện từ mặt bích gồm có 2 bộ phận chính đó là cuộn coil điện từ và thân van.

Coil điện từ: Với bộ phận coil điện từ này, nó được lắp đặt phía trên phần thân van và được kết nối với trục của thân van, bộ phận coil điện từ này được cấu tạo từ nhiều chi tiết khác: Cuộn dây điện từ, piston, lò xo. Bộ phận coil điện từ sẽ được kết nối với nguồn điện bằng dây dẫn điện.

Thân van: Phần thân van được đúc mặt bích kết nối, điều này giúp van có thể kết nối với mặt bích trên đường ống dễ dàng, dòng van mặt bích này cho van khả năng chịu áp lực từ dòng chảy trong đường ống tốt hơn. Phần thân van này cũng được cấu tạo từ các chi tiết, cấu tạo tương đối đơn giản, thiết kế gồm đĩa van, trục van, ghế van.

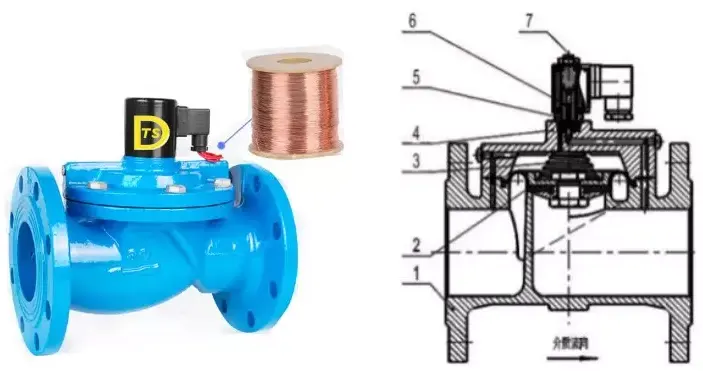

Cấu tạo của van điện từ mặt bích
Cấu tạo của van điện từ mặt bích

Nguyên lý làm việc

Van điện từ mặt bích được kết nối với nguồn điện năng có điện áp phù hợp, khi nguồn điện áp được cấp vào bộ phận coil điện từ, nguồn điện năng sẽ đi qua cuộn dây điện từ và sinh ra từ trường, từ trường hút piston kết nối với trục van, kéo trục và đĩa van để đóng mở van.

Đặc điểm van điện từ mặt bích

  • Van điện từ mặt bích với nhiều dòng van với những dòng vật liệu đa dạng, được thiết kế với những dòng vật liệu phổ biến: inox, đồng, gang, thép.
  • Với van điện từ mặt bích, được thiết kế đúc mặt bích theo những tiêu chuẩn nhất định.
  • Dòng van này được sản xuất với những kích thước van lớn từ DN50 trở lên.
  • Kiểu kết nối mặt bích mang lại cho van những ưu điểm là kết nối chắc chắn, chịu áp lực tốt.
  • Với những dòng vật liệu khác nhau, van được sử dụng với những môi trường lưu chất khác nhau, do đó tính ứng dụng của van đa dạng.
  • Đối với những dòng van này chúng có khả năng đóng mở tức thời nhanh chóng.
  • Mặt bích sẽ phụ thuộc vào tiêu chuẩn cho nên khoảng cách tâm lỗ bu lông và độ dày sẽ khác nhau, khách hàng khi mua van cần phải lưu ý tới thông tin trên. Không giống như các dòng van nối ren bạn cần cần mua đúng hình thức nối là có thể lắp đặt được.

Các dòng van điện từ mặt bích

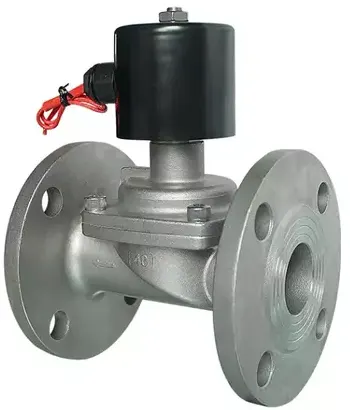

Van điện từ mặt bích inox

Van điện từ mặt bích inox là dòng van được chế tạo hoàn toàn từ vật liệu inox 304, đây là dòng vật liệu chưa phải là model cao cấp nhất thế nhưng với chất lượng ưu điểm mà vật liệu inox 304 đem lại cho dòng sản phẩm, cho phép người dùng có thể lắp đặt được rất nhiều môi trường làm việc khác nhau.

Đây chính là ưu điểm lớn nhất của dòng van inox nếu như không xét tới các thông số làm việc, hiện tại trên thị trường nói về thông số làm việc thì không có dòng van nào có thể qua được van điện từ mặt bích inox 304.

Mời bạn đọc cùng xem qua thông số kỹ thuật của van.

  • Kích thước van: DN50 – DN500
  • Kiểu lắp: Lắp bích
  • Vật liệu: Inox 201, inox 304, inox 316
  • Vỏ coil điện: Vỏ nhựa, vỏ nhôm
  • Điện áp: 24V, 220V
  • Nhiệt độ làm việc: ~220V độ C
  • Áp suất: 16bar, 24bar, 40bar
  • Ứng dụng: Nước, hóa chất, khí, hơi, lưu chất ăn mòn khác…

Đối với phần coil điện lớp bọc bền ngoài sẽ được làm từ vật liệu thép hoặc nhựa, đây được xem là hai dòng vật liệu dễ gia công để đúc thành khuôn. Việc sử dụng vật liệu thép ở góc độ nào giúp sản phẩm có thể an toàn hơn hạn chế được tình trạng cháy nổ ngoài ý muốn do chập cháy điện.

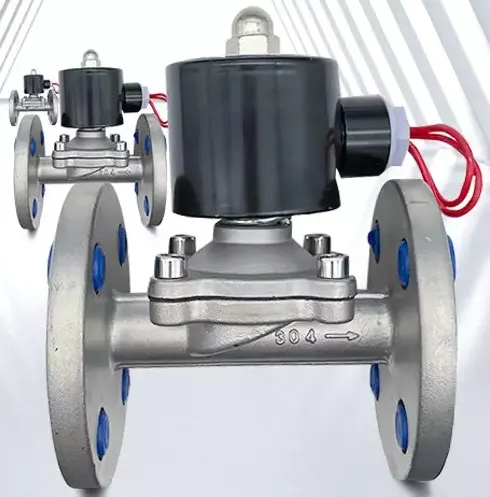

Van điện từ inox mặt bích 304
Van điện từ inox mặt bích 304

Ngoài ra cũng tôi còn cung cấp:

-13%
Original price was: 150.000₫.Current price is: 130.000₫.

Van điện từ mặt bích bằng gang

Với dòng sản phẩm được làm từ vật liệu gang phần lớn là hướng tới cá hệ thống nước cung cấp cho các nhà máy xí nghiệp là chính, bởi kích thước đối với các dòng van gang nhỏ nhất là DN50, vật liệu gang được xem là một trong số các dòng vật liệu có độ bền tương đối tốt khi sử dụng cho hệ thống nước.

Nhìn chung việc lựa chọn sản phẩm có vật  liệu như nào được quyết định bởi lưu chất rất nhiều, việc lựa chọn sai sản phẩm để ứng dụng có thể dẫn tới làm cho sản phẩm bị hỏng đi rất nhanh.

Với kích thước đa dạng khách hàng cần phải hỏi đơn vị cung cấp hàng thật rõ xem sản phẩm kích thước bằng bao nhiêu thì phù hợp với kích thước đường  ống đang sử dụng, mình lấy ví dụ như kích thước DN50 sẽ phù hợp để lắp cho đường ống phi 60mm.

Ngoài kích thước ra khi sử dụng van gang khách hàng cần phải lưu ý về yếu tố nhiệt độ. Van gang không thể ứng dụng trong môi trường làm việc quá cao như các dòng van đồng hoặc van inox, điều kiện làm việc lý tưởng nhất cho dòng vang đó là 80 độ C.

  • Kích thước van: DN50, DN500
  • Kiểu kết nối: Nối bích
  • Vật liệu: Gang xám, gang cầu, gang dẻo…
  • Vật liệu coil điện: Vỏ hợp kim nhôm, vỏ nhựa
  • Điện áp lắp đặt: 24V, 220V
  • Nhiệt độ làm việc: 80 độ C
  • Áp suất: PN16, PN25.
  • Ứng dụng: Nước sạch, nước thải

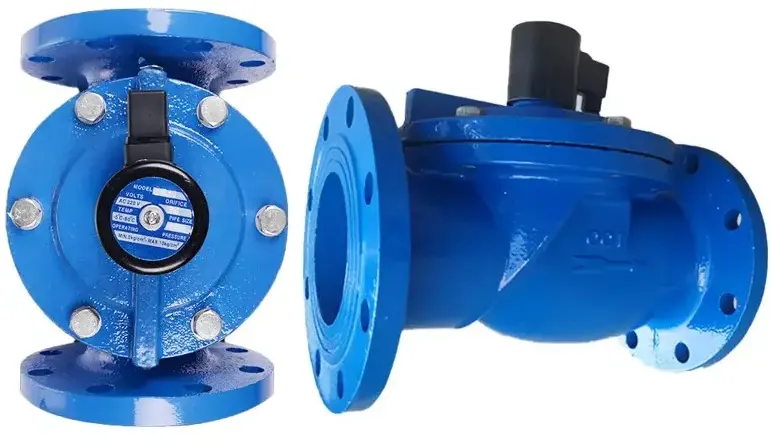

Van điện từ gang mặt bích DN100
Van điện từ gang mặt bích DN100

Van điện từ mặt bích bằng đồng

  • Kích thước: DN50 – DN500
  • Kiểu lắp: Lắp bích
  • Vật liệu thân van: Đồng thau, đồng đỏ
  • Coil điện: Vỏ nhôm, vỏ nhựa
  • Điện áp: 24V, 220V
  • Phạm vi nhiệt độ: ~180 độ C
  • Phạm vi áp suất: PN16, PN25
  • Ứng dụng: Nước, hơi nước, khí…

Nếu như van điện từ mặt bích inox là sản phẩm chuyên sử dụng cho hệ thống hơi thì van điện từ mặt bích bằng đồng lại là dòng van chuyên dùng cho hệ thống hơi nóng. Đây cũng là một trong những phương án thay thế cho các dòng van inox khá hiệu quả về mặt chi phí.

Như các ban đã biết đối với van inox ngoài ứng dụng cho hoá chất thì vật liệu inox còn có thể ứng dụng cho hơi thế nhưng với giá thành quá cao, nếu như không phải yêu cầu quá đặc biệt khách hàng cũng có thể lựa chọn các dòng van đồng để tiết kiệm chi phí.

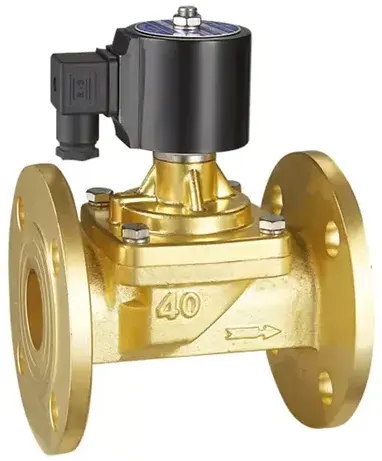

Van điện từ đồng mặt bích
Van điện từ mặt bích đồng

Điểm khác biệt van điện từ mặt bích so với dòng van điện từ nối ren

Sau đây là những điểm khác biệt của dòng van điện mặt bích đang có mà dòng van nối ren không bao giờ có được.

Đối với các dòng sử dụng kiểu nối mặt bích đồi hỏi chỗ khi thông lắp đặt cần đủ rộng đặc biệt chiều dài khoảng cách hai mặt bích.

Khi sử dụng cấc dòng van mặt bích luôn đảm bảo được lưu lượng chảy trên đường ống.

Rất thích hợp để sử dụng cho các đường ống có kích thước lớn, trong khi đó với van nối ren lại thiên hướng lắp cho đường ống kích thước nhỏ từ phi 21 cho tới phi 60.

Đối với các dòng van được nhập khẩu từ Trung Quốc 90% đều sử dụng các dòng mặt bích với tiêu chuẩn BS.

Mặt bích được gia công thêm phần gương khi đặt mặt bích vào gần như độ kín đạt 100% không cho lưu chất rò rỉ ra bên ngoài.

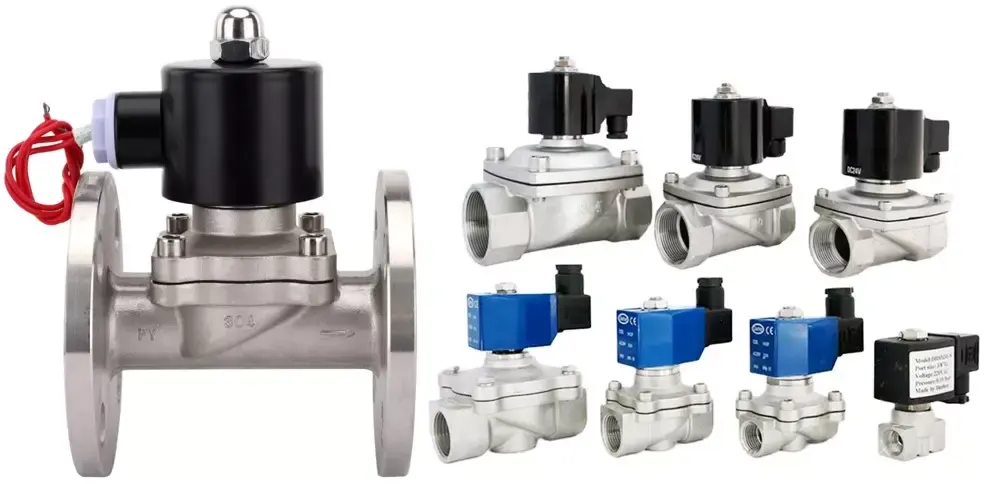

Van điện từ inox mặt bích và van điện từ inox nói ren
Van điện từ inox mặt bích và van điện từ inox nói ren

Tại sao khách hàng nên lựa chọn van điện từ mặt bích tại Viva

Hiện tại có rất nhiều công ty đang cung cấp dòng sản phẩm van điện từ mặt bích, thế nhưng để tìm ra đâu là đơn vị uy tín nhất luôn hỗ trợ khách hàng trong quá trình mua và sử dụng là điều vô cùng khó.

Tại Viva khi khách hàng lựa chọn sản phẩm của công ty chúng tôi để sử dụng luôn nhận được những chính sách hỗ trợ, dưới đây là những lý do khiến cho khách hàng tại sao nên lựa chọn van điện từ mặt bích tại Viva để sử dụng.

Dù là sản phẩm ở phân khúc nào đi chăng nữa, công ty chúng tôi vẫn luôn hỗ trợ khách hàng từ bảo hành cho tới giấy tờ. Một điều mà đối với dòng phân khúc cấp thấp rất ít đơn vị hỗ trợ điều này đặc biệt về khoản giấy tờ.

Tại Viva khách hàng sẽ được hỗ trợ thêm về quá trình lắp đặt kiểm tra sản phẩm trước khi đóng gói giao hàng cho quý khách.

Toàn bộ van điện đều được hỗ trợ bảo hành 18 tháng, trong trường hợp cần kiểm tra tổng quát kỹ thuật viên của công ty sẽ hỗ trợ cho quý khách hàng.

Kho hàng rộng, có vị trí thuận tiện cho các phương tiện ra vào trong quá trình bốc hàng. Bên cạnh đó công ty chúng tôi còn hỗ trợ người bốc hàng cho quý khách nếu như đơn hàng với số lượng quá nhiều.

Xem thêm: Van điện từ nối ren
