Van điện từ ODE 21W5KV350-MR

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 27/03/2024 lúc 09:27 sáng

Van điện từ ODE 21W5KV350-MR là mã van điện từ tác động gián tiếp cho nên yêu cầu phải có sự chênh áp 0.2bar để hoạt động chính xác. Cấu trúc của van điện từ ODE này dạng thường đóng, vật liệu thân đồng, màng FKM, kích thước kết nối 1.1/4″ (DN32), sử dụng trong điều khiển lưu chất nước, dầu, khí, gas… Là sản phẩm đến từ thương hiệu ODE xuất xứ Italia, chất lượng vượt trội, rất đáng tin cậy.

Thông số kỹ thuật van điện từ ODE 21W5KV350-MR

  • Size: DN32 – 1.1/4″ – 42mm
  • Trạng thái: Thường đóng
  • Thân: đồng
  • Piston: Viton
  • Môi trường làm việc: Nước – Dầu – Khí – Gas
  • Áp suất làm việc: 0.1 – 10 bar
  • Nhiệt độ làm việc: -10°C – 140°C
  • Kiểu kết nối: Kết nối ren.
  • Thương hiệu: ODE.
  • Xuất xứ: Italia.

Catalog van điện từ ODE 21W5KV350-MR:

Catalog van điện từ ODE 21W5KV350-MR
Catalog van điện từ ODE 21W5KV350-MR

Giải thích model van điện từ ODE 21W5KV350-MR

  • I (2): Thể hiện số lượng của cổng van, số lượng cổng van là 2 thì thiết kế của van dạng 2 ngã, điều khiển dòng chảy theo đường dẫn thẳng.
  • II (1): Thể hiện số lượng phần tử của van.
  • III (None): Thiết kế của vật liệu ống trong cuộn coil. Bỏ trống thì là vật liệu tiêu chuẩn.
  • IV (W): Thể hiện series của van, series W bao gồm các sản phẩm van đồng gián tiếp kích thước từ 1/2 trở lên.
  • V (5): Thể hiện thông số kích thước của van, với mã 5 kích thước kết nối của chúng là 1 1/4 (DN32).
  • VI (K): Thiết kế cuộn coil phù hợp cho van thường đóng dạng 2/2, series coil BDA08, BVA08, BDV08.
  • VII (None): Vật liệu cuộn coil là đồng.
  • VIII (V): Vật liệu cấu trúc màng van mã V là FKM.
  • IX (350): Kích thước của lỗ orifce là 35mm.
  • X (MR): Cung cấp khả năng điều khiển thủ công.
Sản phẩm van điện từ ODE 21W5KV350-MR
Sản phẩm van điện từ ODE 21W5KV350-MR

Các thông số liên quan van điện từ ODE 21W5KV350-MR

  • Kích thước kết nối DN40: Kích thước kết nối của van điện từ ODE 21W5KV350-MR là 1 1/4 theo chuẩn ISO 228/1, tương đương kích thước DN32, 42mm.
  • Kích thước đường kính lỗ van orifice 35mm: Là đường kính của lỗ van tại vị trí mà màng van đóng lại điều khiển đóng mở dòng chất. Kích thước lỗ này ảnh hưởng trực tiếp đến lưu lượng dòng chất qua van. Với mã sản phẩm này, đường kính lỗ là 35mm.
  • Hệ số lưu lượng Kv 400l/min: Hệ số lưu lượng Kv là lưu lượng tối đa chảy được qua van ở một điều kiện quy định nhất định (chênh lệch áp suất 1bar, nhiệt dộ dòng chất 5 – 40 độ C). Mã van điện từ này của ODE có lưu lượng tối đa là 400l/min.
  • Chênh lệch áp suất tối thiểu 0.2 bar: Áp suất chênh lệch tối thiểu là mức áp suất chênh lệch giữa đầu vào và đầu ra mà van yêu cầu để có thể thực hiện quá trình vận hành đóng mở. Mức áp suất chênh lệch tối thiểu để van điện từ ODE 21W5KV350-MR có thể vận hành mở là 0.2 bar.
  • Áp suất làm việc tối đa là 16bar: Áp suất làm việc tối đa là mức áp suất cao nhất mà van có thể đảm bảo rằng chúng vẫn sẽ hoạt động ổn định. Mã van điện từ này có khả năng chịu áp suất làm việc lên đến 16bar.
Van điện từ đồng gián tiếp ODE 21W5KV350-MR
Van điện từ đồng gián tiếp ODE 21W5KV350-MR

Đặc trưng nổi bật van điện từ ODE 21W5KV350-MR

  • Van hoạt động dạng thường đóng: Chức năng của van là thực hiện điều khiển dòng chất, thiết kế hoạt động của mã van này luôn ở trạng thái đóng. Khi cấp điện vào van, van sẽ thực hiện điều chỉnh mở, khi ngừng cấp điện, van sẽ tự động đóng lại.
  • Thiết kế van dạng gián tiếp: Cấu trúc của van có dạng hoạt động gián tiếp, hoạt động dựa vào sự chênh lệch áp suất, cuộn coil nhỏ gọn nằm lệch về một phía. Thiết kế này mang lại cấu trúc nhỏ gọn hơn, đóng mở nhẹ nhàng, giảm ồn hơn.
  • Tích hợp khả năng điều khiển thủ công: Ngoài khả năng điều khiển bằng năng lượng điện chúng còn cung cấp khả năng đóng ngắt thủ công.
  • Có thể điều chỉnh tốc độ đóng: Cho phép điều chỉnh tốc độ của việc đóng mở van.
  • Đạt chứng chỉ CE: Khi được cấp chứng chỉ CE, sản phẩm này đáp ứng yêu cầu về chất lượng và độ an toàn để sử dụng trong thị trường Châu Âu.
  • Chứng nhận UL, VDE: Chứng nhận đảm bảo kiểm tra chất lượng, an toàn liên quan đến các thiết bị điện và thiết bị công nghiệp của các nhà công cấp.
  • Cấp bảo vệ IP65: Cấp bảo vệ thể hiện khả năng chống nước và chống bụi của cuộn coil. Cấp bảo vệ IP65 van có khả năng chống bụi hoàn toàn, chống tia nước từ mọi phía.
Van điện từ đồng gián tiếp thường đóng ODE 21W5KV350-MR
Van điện từ đồng gián tiếp thường đóng ODE 21W5KV350-MR

Đặc điểm thiết kế van điện từ ODE 21W5KV350-MR

  • Thân van đồng tiêu chuẩn UNI EN 12165 CW617N: Van được đúc từ loại vật liệu đồng thau, chuẩn thông số và chất lượng theo chuẩn UNI EN 12165 CW617N, vật liệu có đặc trưng về khả năng chống oxy hóa, gỉ sét rất tốt, độ bền cao.
  • Màng van từ vật liệu FKM: Mã sản phẩm này có màng cấu trúc từ vật liệu FKM, có đặc trưng về độ bền rất tốt, độ đàn hồi rất tốt, khả năng làm kín tuyệt vời. Bên cạnh đó, đặc điểm hóa tính của loại vật liệu này cũng rất tốt, chúng cung cấp khả năng chống ăn mòn, kháng hóa chất, kháng dầu, khả năng tương thích của vật liệu này rất tốt.
  • Cuộn coil điện từ series B-08: Cuộn coil thuộc series BDA08, BVA08, BDV08, kích thước cuộn coil rộng 30mm đường kính lỗ 13mm, nhỏ gọn và tối ưu. Vỏ cuộn coil bằng nhựa cách nhiệt, cách điện tốt.
  • Cấu trúc thân có thể tháo rời: Phần thân van cấu trúc gồm thân chính và nắp van, liên kết bằng bu lông nên có thể tháo rời được, thiết kế này là để tiện lợi cho việc bảo dưỡng, vệ sinh, sửa chữa hoặc thay thế các chi tiết như màng ở trong van.

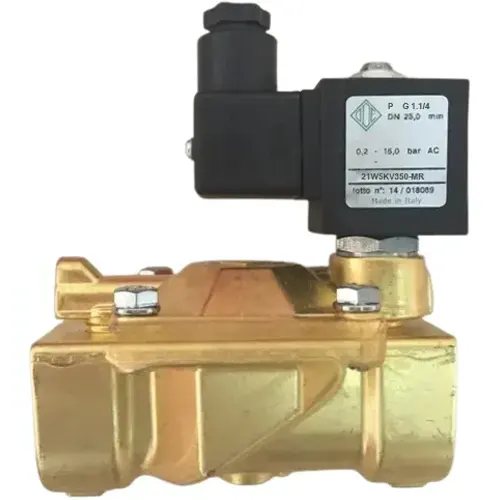

Hình ảnh van điện từ ODE 21W5KV350-MR
Hình ảnh van điện từ ODE 21W5KV350-MR
