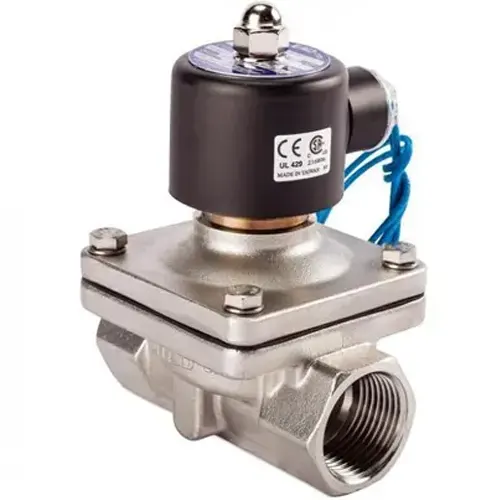

Van điện từ thường đóng Unid – SUW là một sản phẩm nổi bật của thương hiệu Unid – Đài Loan. Đây là dòng van điện từ 2/2 vận hành trực tiếp, hoạt động dạng thường đóng, cấu trúc từ inox 316, màng van NBR, kết nối ren tiêu chuẩn BSPT với các kích thước DN15 – DN50. Mã van điện từ Unid này có khả năng chống ăn mòn, kháng hóa chất tốt nên chúng rất được ưa chuộng tại các ứng dụng vận chuyển hóa chất, chất ăn mòn hoặc nước, khí, gas…
Thông số kỹ thuật van điện từ thường đóng Unid – SUW
Series: SUW.
Kích thước kết nối: DN15 – DN50.
Hoạt động: Thường đóng.
Vật liệu cấu tạo thân: Inox 316.
Vật liệu màng van: NBR.
Kiểu kết nối: Kết nối ren.
Tiêu chuẩn kết nối: BSPT.
Nhiệt độ làm việc: -5 – 80 độ C.
Áp suất làm việc: 0 – 7kgf/cm3.
Thương hiệu: UNID.
Xuất xứ: Đài Loan.
Catalog van điện từ thường đóng Unid – SUW:
Catalog van điện từ thường đóng Unid – SUW
Đặc trưng nổi bật van điện từ thường đóng Unid – SUW
Cấu trúc van điện từ vận hành trực tiếp: Thiết kế của van điện từ thường đóng Unid – SUW có dạng vận hành trực tiếp. Đặc trưng của cấu trúc này là chúng đóng mở rất nhanh chóng, khả năng đóng mở tức thì, không yêu cầu áp suất chênh lệch. Tuy nhiên cần lưu ý về áp suất ứng dụng của van, chúng sẽ không phù hợp với các ứng dụng áp suất lớn.
Van điện từ 2/2: Cấu trúc là van điện từ dạng 2/2, van 2 cửa 2 vị trí. Với thiết kế này, chức năng của van là điều khiển đóng ngắt dòng chất theo đường dẫn thẳng.
Hoạt động của van thường đóng: Trạng thái của van dạng thường đóng, khi van ở điều kiện không cấp điện, trạng thái của van là đóng (chặn dòng chất), khi được cấp điện, trạng thái của van được điều khiển đến vị trí mở (dòng chất lưu thông), khi nguồn điện ngừng cấp, van sử dụng lực lò xo tự động hồi về vị trí đóng ban đầu.
Không yêu cầu chênh lệch áp suất: Van điện từ thường đóng Unid – SUW có thể thực hiện điều khiển mở van ngay cả khi điều kiện áp suất chênh lệch bằng 0 (áp suất giữa đầu vào và đầu ra bằng nhau). Mang lại khả năng vận hành và điều khiển tiện lợi.
Cung cấp điện áp tiêu chuẩn: Thiết kế các van sử dụng nguồn điện áp tiêu chuẩn, mang lại khả năng tương thích với mạng lưới điện đa quốc gia. Các nguồn điện áp 110VAC, 220VAC, 24VDC (50Hz/60Hz).
Van điện từ inox thường đóng Unid SUW-15
Khả năng tương thích của van điện từ thường đóng Unid – SUW
Sản phẩm van điện từ thường đóng Unid – SUW có thiết kế chuyên dụng cho các ứng dụng lưu chất lỏng, khí nhiệt độ thường. Khả năng tương thích của sản phẩm này như sau:
Chúng cung cấp khả năng điều khiển, kiểm soát rất tốt các loại lưu chất nước, khí, dầu độ nhớt thấp và một số loại hóa chất…
Không nên sử dụng chúng với các ứng dụng có nhiệt độ cao (nhiệt độ làm việc của van chỉ trong khoảng -5 – 80 độ C).
Thiết kế của van không phù hợp với các ứng dụng áp suất cao, thiết kế dạng van trực tiếp không thực sự phù hợp với các ứng dụng áp cao (áp suất làm việc của van chỉ trong khoảng 0 – 7kgf/cm3).
Không nên sử dụng với các loại hóa chất có tinh ăn mòn cao.
Các loại lưu chất dầu có độ nhớt trên 20cst thì sản phẩm này cũng không phải là lựa chọn tối ưu nhất.
Van điện từ thường đóng Unid SUW-20
Cấu trúc van điện từ thường đóng Unid – SUW
Thân van cấu trúc thép không gỉ SS316: Phần thân van van điện từ thường đóng Unid – SUW được cấu trúc bằng phương pháp đúc, vật liệu cấu trúc là thép không gỉ SS316. Là một loại vật liệu có khả năng chống ăn mòn, chống gỉ sét, kháng hóa chất rất tuyệt vời. Nhờ đó, cấu trúc van rất đáng tin cậy, bền bỉ, chắc chắn và khả năng tương thích của van đa dạng hơn.
Tiện ren hai đầu van: Kiểu kết nối của van là kết nối ren, là một kiểu kết nối thông dụng trong các hệ thống công nghiệp, mang lại sự tiện lợi trong quá trình lắp đặt cũng như khi cần tháo rời. Ren van điện từ thường đóng Unid – SUW được thiết kế theo tiêu chuẩn BSPT, cũng có thể yêu cầu theo các tiêu chuẩn NPT, BSP…
Coil van điện từ loại M: Coil van điện từ được thiết kế từ dây đồng nguyên chất, cuộn coil tiêu chuẩn của Unid loại M. Coil đồng, vỏ hợp kim, kích thước cuộn coil: chiều cao 34.4mm, tâm lỗ 16.5mm. Cuộn coil chất lượng cao, hoạt động mạnh mẽ, không ngâm điện, ít sinh nhiệt, độ bền cao.
Màng van tiêu chuẩn NBR: Vật liệu màng tiêu chuẩn của mã sản phẩm van điện từ thường đóng Unid – SUW là NBR. Sản xuất theo tiêu chuẩn ASTM, vật liệu này có đặc trưng về khả năng chống dầu, chống mài mòn và khả năng làm kín rất tốt, khả năng chịu nhiệt từ -5 – 80 độ C. Đối với sản phẩm này, cũng có thêm các tùy chọn vật liệu màng như Viton (130 độ C), silicone (130 độ C)…
Lò xo inox chống gỉ: Chi tiết lò xo trong van được cấu trúc từ vật liệu inox chống gỉ, khả năng chống gỉ, chống ăn mòn, độ bền cơ học cao, vì vậy độ tin cậy của lò xo trong việc điều khiển van điện từ cao hơn.
Van điện từ inox thường đóng unid SUW-25
Một số lưu ý khi lắp đặt van điện từ thường đóng Unid – SUW
Hãy đảm bảo rằng đường ống được vệ sinh sạch sẽ trước khi tiến hành lắp đặt van, loại bỏ toàn bộ các tạp chất có trong van và trong đường ống, điều này để đảm bảo kết nối kín hoàn toàn, không rò rỉ.
Nên lắp đặt thêm bộ lọc trước van điện từ thường đóng Unid – SUW có thể là lọc y hoặc các loại khác có chức năng tương tự để loại bỏ các tạp chất không đi vào van, tránh ảnh hưởng đến chất lượng màng van, tạp chất gây mài mòn, rách hoặc ảnh hưởng đến khả năng làm kín khi van đóng.
Trên thân van điện từ có mũi tên chỉ hướng lắp đặt, hãy lắp đặt hướng dòng chất trùng với hướng mũi tên này.
Van nên được lắp đặt trên đường ống nằm ngang và cuộn coil hướng thẳng lên trên, để giảm thiểu tình trạng mài mòn và tích tụ tạp chất trong ống.
Van điện từ thường đóng Unid – SUW có thể gây ra tình trạng búa nước trong hệ thống ống do đặc trưng đóng nhanh của chúng, đặc biệt tại các hệ thống có vận tốc dòng chất cao. Để giảm thiểu tình trạng này, có thể tăng kích thước ống lên hoặc lắp đặt thêm các bộ giảm chấn.
Van điện từ thường đóng Unid SUW-40
