Van điện từ thường đóng Unid – USF là một mã van điện từ bằng đồng hoạt động gián tiếp dạng thường đóng với kiểu kết nối mặt bích JIS 10K của thương hiệu Unid đến từ Đài Loan. Đây là mã van điện từ Unid chuyên dụng cho hơi, chúng có thể tương thích với các ứng dụng hơi, dầu thô nhẹ, dầu nặng và một số loại chất lỏng khác… Sản phẩm này có thiết kế chắc chắn, hoạt động đáng tin cậy, chính xác, bền bỉ, tuổi thọ lâu dài, là một lựa chọn tối ưu cho nhiều ứng dụng.

Thông số kỹ thuật van điện từ thường đóng Unid – USF

  • Series: USF.
  • Model: USF-15, USF-20, USF-25, USF-35, USF-40, USF-50.
  • Kích thước kết nối: DN15 – DN50.
  • Kiểu kết nối: Kết nối bích.
  • Tiêu chuẩn bích: JIS 10K.
  • Vật liệu cấu tạo: Đồng đỏ.
  • Điện áp sử dụng: AC220V, AC110V, DC24V.
  • Thiết kế: Gián tiếp.
  • Hoạt động: Thường đóng.
  • Áp suất làm việc: 0.5 bar – 10 bar.
  • Nhiệt độ làm việc: -5 độ C – 185 độ C.
  • Ứng dụng: hơi, dầu…

Catalog van điện từ thường đóng Unid – USF:

Catalog van điện từ thường đóng Unid - USF
Catalog van điện từ thường đóng Unid – USF

Model đầy đủ van điện từ thường đóng Unid – USF

Các sản phẩm thuộc series van điện từ thường đóng Unid – USF có model đầy đủ gồm 5 mã, ví dụ như sau: USF – 15 – None – AC110 – None.

Model sẽ quy định các thông số cơ bản của một sản phẩm. Theo dõi model có thể hiểu cơ bản được về sản phẩm. Giải thích về ý nghĩa các thông số của model đó là:

  • (1) “USF”: Thể hiện model của van, thuộc dòng van điện từ đồng thường đóng nối bích sử dụng cho hơi nước.
  • (2) “15”: Thể hiện kích thước kết nối của van, có các kích thước DN15, DN20, DN25, DN32, DN40, DN50 (lần lượt là 15, 20, 25, 35, 40, 50) tương đương với các kích thước 1/2″, 3/4″, 1″, 1 1/4″, 1 1/2″, 2″.
  • (3) “None”: Thể hiện lưu chất ứng dụng phù hợp với van. Mã USF phù hợp với các loại lưu chất hơi, dầu… kí hiệu bỏ trống là thiết kế tiêu chuẩn – van sử dụng cho hơi nước, “LO” (light oil) – van sử dụng cho dầu thô nhẹ, “HO” (Heavy oil) – van sử dụng cho dầu nặng, dầu có độ nhớt cao.
  • (4) “AC110”: Thể hiện điện áp sử dụng của van. Nguồn điện áp sử dụng của mã van này là AC220V, AC110V, DC24V, kí hiệu tương đương.
  • (5) “None”: Thể hiện tiêu chuẩn kết nối của van. Kí hiệu bỏ trống, thiết kế tiêu chuẩn, tiêu chuẩn bích là Jis 10K, có thể tùy chon ANSI 150LB, PN 16.
Model van điện từ thường đóng Unid - USF
Model van điện từ thường đóng Unid – USF

Đặc trưng nổi bật van điện từ thường đóng Unid – USF

  • Hoạt động gián tiếp với piston: Cấu trúc của van điện từ thường đóng Unid – USF với thiết kế hoạt động gián tiếp, đóng mở với một piston. Nhờ cấu trúc này, khả năng điều khiển và vận hành van rất đáng tin cậy, có thể điều khiển hoạt động của một van kích thước lớn với cuộn coil nhỏ gọn.
  • Chức năng NC (thường đóng): Van điện từ thường đóng Unid – USF hoạt động dạng thường đóng, sở dĩ gọi như vậy bởi trạng thái của van luôn là đóng khi không được cấp điện, khi cấp điện, van mới được điều khiển đến vị trí mở.
  • Van điện từ 2/2: Thiết kế thuộc dòng van điện từ 2/2, là dạng van điện từ 2 ngã ( 2 cửa, 2 vị trí) bao gồm có một cổng đầu vào và một cổng đầu ra, lưu chất đi vào từ một phía và đi ra ở phía còn lại với đường dẫn thẳng.
  • Sử dụng với hơi, dầu: Van điện từ thường đóng Unid – USF chuyên dụng cho hơi, chúng cung cấp khả năng tương thích với một số loại lưu chất đó là hơi, dầu thô nhẹ, dầu nặng…
  • Chênh lệch áp suất tối thiểu 0.5 – 1kgf/cm2: Cấu trúc của mã van này yêu cầu phải có sự chênh lệch áp suất giữa đầu vào và đầu ra thì mới có thể điều khiển van đóng hoặc mở, mức chênh lệch áp suất tối thiểu với các kích thước từ DN15 – DN25 là 0.5 kgf/cm2, các kích thước từ DN32 – DN50 là 1 kgf/cm2.
  • Dung sai điện áp AC 10%, dung sai điện áp DC 1%: Khả năng làm việc ổn định với điều kiện điện áp không được vượt quá dung sai, mức dung sai điện áp đối với dòng điện AC là 10%, dòng điện DC là 1%.
  • Tuân thủ tiêu chuẩn UL 429: Sản phẩm liên quan đến điện, sử dụng điện để vận hành, tuân thủ tiêu chuẩn UL 429 đảm bảo an toàn và chất lượng khi sử dụng các thiết bị này.
  • Chứng nhận CE Marking: Sản phẩm được đánh dấu CE, cho phép được lưu hành tại thị trường Châu Âu, điều này mang lại độ tin cậy về chất lượng của sản phẩm.

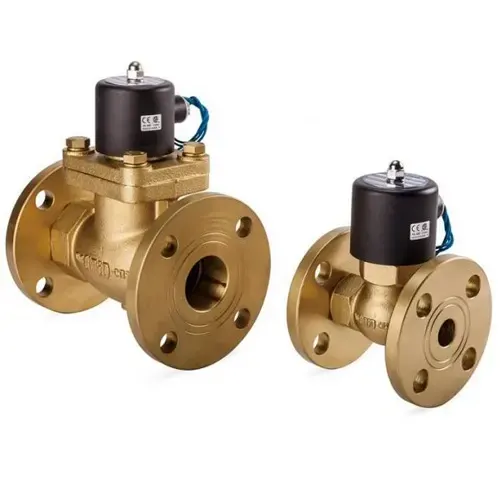

Sản phẩm van điện từ thường đóng Unid - USF
Sản phẩm van điện từ thường đóng Unid – USF

Đặc điểm cấu trúc van điện từ thường đóng Unid – USF

  • Cấu trúc thân đúc bằng đồng: Van điện từ thường đóng Unid – USF là mã van điện từ đồng, cấu trúc thân van từ vật liệu đồng. Thân được đúc nguyên khối từ đồng đỏ theo tiêu chuẩn ASTM, vật liệu chất lượng cao, độ bền tốt, khả năng chống oxy hóa, chống gỉ sét tuyệt vời.
  • Bích nối bằng đồng FF tiêu chuẩn JIS 10K: Bích nối được cấu trúc cùng loại vật liệu với thân van, nắp cũng cấu trúc từ vật liệu đồng đỏ. Thiết kế bích của van theo tiêu chuẩn JIS 10K, bích rất dày dặn và chắc chắn, loại bích FF – là mặt bích phẳng không gờ nổi, nhưng thiết kế đặc biệt của van với các đường gờ chìm chống trượt, mang lại khả năng giữ gioăng cố định đáng tin cậy hơn.
  • Coil đồng dây cuốn nguyên chất: Coil điện từ được cuốn từ dây đồng đỏ nguyên chất với tỉ lệ lên đến 99,9%. Số lượng vòng quấn được tính toán chính xác, lực từ mạnh mẽ, điều khiển đóng mở đáng tin cậy.
  • Lớp cách nhiệt coil class H: Coil điện từ được cách nhiệt bằng một lớp vật liệu cách nhiệt class H, khả năng chịu nhiệt lên đến 180 độ C.
  • Vỏ cuộn coil hợp kim chống xâm nhập: Thiết kế vỏ cuộn coil van điện từ thường đóng Unid – USF từ vật liệu hợp kim, được sơn phủ bảo vệ chống gỉ sét, chống ăn mòn, thiết kế chống xâm nhập tuyệt vời, bảo vệ các chi tiết bên trong khỏi tác động bên ngoài như tác động ngoại lực hoặc các tạp chất khác.
Van điện từ đồng thường đóng nối bích Unid - USF
Van điện từ đồng thường đóng nối bích Unid – USF
