Van điện từ chống cháy Tork SX1011 là series van điện từ 2/2. Thiết kế kích thước 1/8″ – 1/4″ hoạt động dạng trực tiếp, kích thước 3/8″ – 2″ hoạt động dạng gián tiếp, chức năng của van thường mở. Mã van điện từ Tork này thuộc dòng van điện từ chống cháy nổ, chúng đặc biệt phù hợp với môi trường dễ cháy, chứng nhận Atex II 2G Ex mb IIC T4 Gb.
Thông số kỹ thuật van điện từ chống cháy Tork SX1011
Series: SX1011.
Kích thước: 3/8″ – 2″.
Vật liệu cấu tạo thân: Đồng thau.
Vật liệu cấu tạo màng van: NBR (EPDM, Viton).
Vật liệu lò xo: Inox.
Vật liệu đệm làm kín: Inox.
Thiết kế: Thường đóng.
Hoạt động: Gián tiếp.
Điện áp sử dụng: 230V, 110V, 48V, 24V, 12V.
Nhiệt độ làm việc: -10 độ C – 160 độ C.
Áp suất làm việc: 0.5 bar – 12 bar
Kiểu kết nối: Kết nối ren.
Tiêu chuẩn ren: BSP, NPT.
Thương hiệu: Tork.
Xuất xứ: Thổ Nhĩ Kỳ.
Catalog van điện từ chống cháy Tork SX1011:
Catalog van điện từ chống cháy Tork S1011
Khi nào nên chọn van điện từ chống cháy Tork SX1011
Môi trường hệ thống của bạn có đặc tính dễ cháy, có các khí dễ cháy hoặc các yếu tố liên quan khác là nguyên nhân gây cháy.
Hệ thống vận chuyển các loại lưu chất có tính chất dễ cháy, khi lưu chất rò rỉ khỏi hệ thống ống có thể là nguyên nhân gây ra cháy nổ.
Nếu bạn muốn đảm bảo rằng hệ thống bạn không có bất kỳ nguy hiểm nào, đảm bảo an toàn điện thì cũng có thể lựa chọn mã van điện từ chống cháy Tork SX1011 này.
Về chức năng của van dạng thường mở, hãy lưu ý về yêu cầu điều khiển dòng chất trong hệ thống ống, trạng thái của van này luôn mở khi không cấp điện, nếu hệ thống yêu cầu thời gian mở nhiều hơn thì lựa chọn mã sản phẩm này sẽ rất phù hợp.
Cân nhắc về lưu chất vận chuyển trong hệ thống ống, lưu chất vận chuyển không nên có tính ăn mòn, sản phẩm này có khả năng chống gỉ sét, chống oxy hóa tốt nhưng khả năng chống ăn mòn, kháng hóa chất không tốt.
Sản phẩm van điện từ chống cháy
Đặc trưng nổi bật van điện từ chống cháy Tork SX1011
Thiết kế cuộn coil chống cháy: Cuộn coil là chi tiết sử dụng điện trong van điện từ, vì vậy, đây có thể sẽ là yếu tố gây cháy khi sử dụng trong các hệ thống dễ cháy. Hiểu được yếu điểm này, van điện từ chống cháy Tork SX1011 được thiết kế với cuộn coil chống cháy nổ, cuộn coil được đánh dấu Ex, khả năng cách ly mọi nguyên nhân gây cháy.
Chức năng van dạng thường mở: Dựa vào thiết kế và cấu trúc của van điện từ chống cháy Tork SX1011, trạng thái của van khi không cấp điện là trạng thái mở, lưu chất có thể lưu thông tự do qua van. Khi cấp điện vào cuộn coil, cuộn coil sẽ sinh ra điện từ điều khiển van trở về trạng thái đóng, chặn dòng chất trước van.
Hoạt động van dạng gián tiếp: Van điện từ chống cháy Tork SX1011 là van hoạt động dạng gián tiếp, có nghĩa van sẽ hoạt động và vận hành dựa vào lựa hút của cuộn coil và yêu cầu thêm sự chênh lệch áp suất.
Cấu trúc van dạng 2 ngã: Thiết kết thân van điện từ chống cháy Tork SX1011 dạng 2 ngã, bao gồm có 1 cổng vào và 1 cổng ra trên đường dẫn thẳng. Vì vậy, chức năng điều khiển của van chỉ theo đường thẳng, không có chức năng điều hướng.
Yêu cầu ΔP (áp suất chênh lệch tối thiểu): ΔP chỉ ra mức áp suất chênh lệch tối thiểu giữa đầu vào và đầu ra của van để có thể thực hiện việc điều khiển van đóng hoặc mở. Mã van điện từ chống cháy Tork SX1011 thuộc van dạng gián tiếp, nên chúng yêu cầu áp suất chênh lệch giữa đầu vào và đầu ra là 0.5bar.
Chống nước, chống bụi IP67: Thiết kế cuộn coil với khả năng chống nước, chống bụi rất tuyệt vời, cấp bảo vệ lên đến IP67. Khả năng chống bụi tối ưu, chống bụi tuyệt đối, ngăn chặn sự xâm nhập hoàn toàn của bụi từ bên ngoài. Khả năng chống nước rất tốt, chúng có thể ngăn chặn sự xâm nhập của nước khi được lắp đặt ngâm trong nước trong một khoảng thời gian ngắn nhất định.

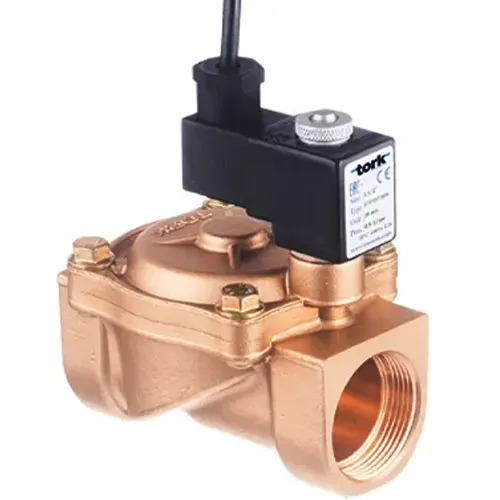

Van điện từ đồng chống cháy thường mở Tork SX1011
Khả năng chống cháy của van điện từ chống cháy Tork SX1011
Van điện từ chống cháy Tork SX1011 được đánh dấu Atex II 2G Ex mb IIC T4 Gb / II 2D Ex t IIIC T135°C Db. Khả năng chống cháy nổ của mã sản phẩm này như sau:
Về danh mục thiết bị: Thuộc thiết bị sử dụng trong khu vực nguy hiểm dễ xảy ra cháy nổ liên quan đến khí (G).
Mức bảo vệ thiết bị: Cung cấp khả năng cách ly các bộ phận, chi tiết dễ đánh lửa khỏi môi trường dễ cháy, kiểm soát nguy cơ đánh lửa trong điều kiện hoạt động của van (2G).
Nhóm thiết bị: Nhóm thiết bị có thể được phân loại theo đặc điểm của môi trường nổ. Mã van điện từ này thuộc nhóm IIC, nhóm thiết bị có thể sử dụng trong môi trường các loại khí dễ cháy như methane, propane, ethylene, ethanol…
Nhiệt độ đánh lửa: Là điều kiện nhiệt độ mà các chất dễ cháy có thể bốc cháy. (T4) phạm vi nhiệt độ an toàn là 135 độ C.
Van điện từ đồng chống cháy nổ thường mở SX1011
