Van màng điều khiển khí nén

800.000( Đã có VAT )
Thị trường: 850.000
Tiết kiệm: 50.000 (6%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542400022 Mã: 40002 Danh mục:
Hỗ trợ trực tuyến

Van màng điều khiển khí nén

800.000( Đã có VAT )
Thị trường: 850.000
Tiết kiệm: 50.000 (6%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542400022 Mã: 40002 Danh mục:
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 04/07/2023 lúc 11:31 sáng

Giới thiệu về van màng điều khiển khí nén

Van màng điều khiển khí nén là dòng van công nghiệp được điều khiển đóng mở tự động bằng áp lực khí nén. Dạng van màng này thường được làm bằng vật liệu inox, thép, hoặc nhựa uPVC, cPVC, PVDF, có dạng lắp mặt bích hoặc kết nối đường ống bằng phương pháp dán keo, hàn nhiệt.

Trong thời đại công nghiệp hóa hiện đại hóa đất nước thì việc sử dụng các dòng van tự động điều khiển bằng điện, điều khiển bằng khí nén là điều tất yếu. Chính vì thế nên van màng điều khiển khí nén hiện nay đang được sử dụng khá là rộng rãi và nó đang dần thay thế các dòng van cơ hiện nay.

Van sử dụng nguồn khí nén áp lực 3-8bar để vận hành đóng mở, kích thước cơ bản của van chỉ từ DN15 đến DN100. Các thương hiệu van màng khí nén nổi tiếng có thể kể đến như van màng Hershey, van màng shiyieu, van màng Ashahi, van màng Shanking, van màng chenguan, van màng FX.

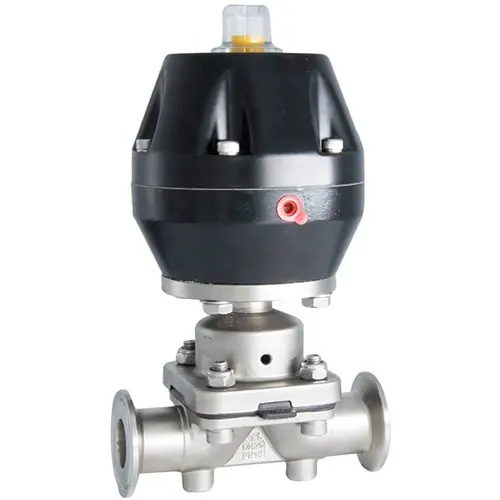

van màng điều khiển khí nén
van màng điều khiển khí nén

Cấu tạo và nguyên lý hoạt động của van màng điều khiển khí nén

Cấu tạo

Van màng khí nén có cấu tạo gồm hai phần chính là phần thân van cơ và bộ phận điều khiển khí nén.

Cấu tạo thân van màng

Van màng cơ có cấu tạo gồm 5 bộ phận chính bao gồm :

  • Thân van : Thân van màng cơ được làm bằng vật liệu nhựa uPVC, cPVC, PVDF, Thép, inox là toàn bộ bề mặt bao phủ bên ngoài của van.
  • Màng van : Màng van là đặc trưng của van màng, màng van có tác dụng ép lên xuống để đóng mở van. Màng van thường được làm bằng cao su, PTFE, Viton.
  • Đĩa van : Đĩa van màng thường được làm bằng nhựa hoặc inox để kết hợp cùng màng van đóng mở van.
  • Nắp van màng : Nắp van màng ốp vào phần trục van để bảo vệ trục van.
  • Trục van màng : Trục van màng được kết nối với đĩa van và bộ phận khí nén.
cấu tạo van màng
cấu tạo van màng

Cấu tạo của bộ truyền động khí nén

Bộ truyền động khí nén lắp cho van màng có cấu tạo gồm 5 phần chính bao gồm :

  • Nắp bulong
  • Thì thầm
  • Thân bộ truyền động
  • Lò xo đàn hồi
  • Đĩa ép bộ khí nén.
cấu tạo bộ truyền động khí nén
cấu tạo bộ truyền động khí nén

Nguyên lý hoạt động

Van màng khí nén có nguyên lý hoạt động khá là đơn giản. Phần xi lanh khí nén và phần van cơ được kết nối với nhau thông qua trục. Xi lanh có hai đầu cấp khí, lò xo đàn hồi và có đĩa xi lanh để nén khí vào. Khi chúng ta cấp khí vào cửa trên bộ truyền động khí nén thì áp lực khí sẽ đẩy trục van di chuyển xuống dưới, đĩa van cũng di chuyển xuống theo và lúc này van đóng hoàn toàn.

Khi chúng ta cấp khí vào cửa dưới bộ truyền động khí nén thì đĩa van sẽ được trục xi lanh kéo lên trên và tạo cơ chế mở van.

van màng điều khiển khí nén rắc co
van màng điều khiển khí nén rắc co

Ưu, nhược điểm của việc sử dụng van màng điều khiển khí nén

Ưu điểm so với van màng điện:

  • Độ an toàn khi sử dụng van rất cao
  • Cơ chế đóng mở nhanh
  • Độ bền của van cao
  • Phù hợp khi sử dụng cho các lưu chất rắn
  • Giá thành van màng khí nén rẻ hơn van màng điện
  • Dễ sử dụng, dễ lắp đặt, dễ bảo dưỡng.

Nhược điểm

  • Van có tiếng ồn cao khi vận hành
  • Van mất khá nhiều chi phí để lắp đặt .
van màng PVDF điều khiển khí nén
van màng PVDF điều khiển khí nén

Ưu điểm so với van màng tay quay

  • Van màng khí nén là dòng van tự động đóng mở bằng áp lực khí nén
  • Cơ chế đóng mở của van màng khí nén nhanh hơn đóng mở bằng tay
  • Điều khiển đóng mở ở các xị trí xa, không cần phải đến trực tiếp van để đóng mở.

Nhược điểm

  • Giá thành của van màng khí nén cao hơn nhiều so với van màng tay quay
  • Độ bền của van màng khí nén không cao bằng van màng tay quay .
van màng lắp bích điều khiển khí nén
van màng lắp bích điều khiển khí nén

Ứng dụng của van màng điều khiển khí nén

Van màng khí nén được ứng dụng rất là phổ biến và rộng rãi, chúng ta thường sử dụng van để lắp đặt cho các hệ thống đường ống khí nén, các hệ thống đường ống của nhà máy sản xuất công nghiệp, nhà máy thủ công, các nhà máy chiết xuất hóa chất, các xưởng nghiên cứu, chế tạo, ứng dụng trong các hệ thống khai thác, lọc hóa dầu, xi măng, gỗ, giấy, dệt, nhuộm, các hệ thống nhà máy vi sinh, thực phẩm, rượu, bia, nước giải khát, các hệ thống công nghiệp…

van màng chữ Y điều khiển khí nén
van màng chữ Y điều khiển khí nén

Phân loại van màng điều khiển khí nén

Van màng nhựa điều khiển khí nén

Là một dòng van tự động điều khiển đóng mở bằng áp lực khí nén 3-8bar. Được làm chủ yếu bằng vật liệu nhựa uPVC, cPVC, PVDF và được dùng nhiều trong các hệ thống hóa chất hay các hệ thống nước.

Có hai dạng chính là lắp mặt bích và rắc co, dán keo.

van màng nhựa điều khiển khí nén
van màng nhựa điều khiển khí nén

Van màng inox điều khiển khí nén

Van màng inox điều khiển khí nén là dòng van đặc chủng chuyên được sử dụng để lắp cho các hệ thống đường ống hóa chất, các hệ thống hơi nóng, dầu nóng. Dạng van này được làm bằng vật liệu inox 201, inox 304, inox 316. Kết nối mặt bích, clamp hoặc lắp ren tùy vào môi trường và điều kiện sử dụng .

van màng inox điều khiển khí nén
van màng inox điều khiển khí nén

Van màng thép điều khiển khí nén

Được làm bằng vật liệu thép WCB. Dạng van màng này có giá thành rẻ hơn van màng inox, độ bền, chịu áp lực, nhiệt độ cao hơn van màng nhựa. Chúng được sử dụng nhiều trong các hệ thống khí, nước hoặc dầu, gas.

van màng thép điều khiển khí nén
van màng thép điều khiển khí nén

Hướng dẫn lắp đặt van màng điều khiển khí nén

Việc lắp đặt van màng điều khiển khí nén cần tuân thủ nghiêm ngặt các bước sau :

Bước 1 : Khâu chọn van màng

Lựa chọn van phù hợp là một tiền đề thiết yếu để lắp đặt, ngoài ra nó còn đảm bảo cho chúng ta về độ bền, chất lượng, đáp ứng các tiêu chí sau :

  • Kết nối của van
  • Tiêu chuẩn kết nối của van
  • Chất liệu của van
  • Giá thành của van
  • Xuất xứ của van .

Bước 2 : Khâu chuẩn bị

Chuẩn bị van màng khí nén, chuẩn bị vật tư lắp đặt, chuẩn bị nhân công lắp đặt và các vật dụng lắp đặt khác như thang, dây treo, đai…

Bước 3 : Khâu lắp đặt van

Chúng ta cần làm sạch hệ thống đường ống trước khi lắp đặt van, đảm bảo phải tắt hết các thiết bị hệ thống trước khi lắp đặt. Sau đó ta đưa van vào và lắp đặt, khi đã lắp đặt xong xuôi ta test thử hệ thống và đưa vào vận hành.

van màng 3 ngã điều khiển khí nén
van màng 3 ngã điều khiển khí nén

Quý khách hàng có thể liên hệ trực tiếp với công ty chúng tôi để mua van màng điều khiển khí nén, van màng nhựa, van màng hoặc các dòng van công nghiệp với giá thành rẻ nhất .
