Giới thiệu bẫy hơi gầu đảo

Bẫy hơi là một thiết bị được lắp đặt trong đường ống để loại bỏ nước ngưng tụ và không khí hay khí không ngưng loại bỏ khỏi hệ thống. Bẫy hơi có nhiều dòng, phổ biến nhất vẫn là các dòng bẫy hơi bóng phao, bẫy hơi đồng tiền, bẫy hơi gầu đảo…

Bẫy hơi gầu đảo hay còn được gọi là bẫy hơi xô ngược, bẫy hơi thùng ngược. Bẫy hơi gầu đảo là bẫy hơi dạng cơ, bẫy hơi hoạt động dựa trên sự chênh lệch tỉ trọng giữa hơi nước và nước để loại bỏ nước ngưng.

Bẫy hơi có cấu tạo gồm một cái xô (gầu) ngược nằm ở bên trong thân của bẫy hơi.

Gầu này thiết kế nằm ngược có thể nổi lên trong nước ngưng tụ.

Khi gầu này di chuyển lên xuống trong chất ngưng tụ, gầu ngược này được kết nối với cần sẽ đóng hoặc mở van xả, giữ nước ngưng hoặc cho phép nước ngưng thoát ra ngoài.

Bẫy hơi gầu đảo có các kết nối là kết nối mặt bích và kết nối ren.

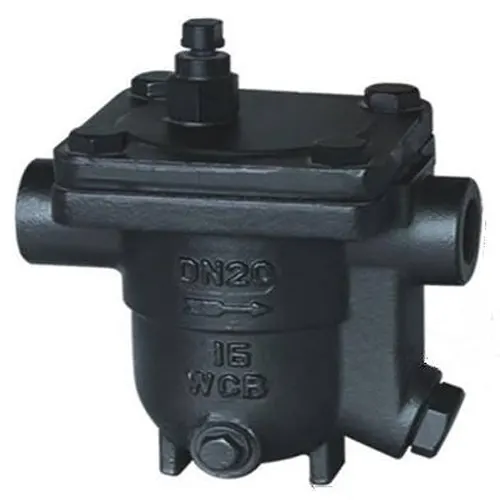

Bẫy hơi gầu đảo
Bẫy hơi gầu đảo

Hoạt động của bẫy hơi gầu đảo

Bẫy hơi gầu đảo có một điểm đặc biệt là phải mồi bằng tay khi khởi động ban đầu.

Trong quá trình hoạt động, thân bẫy hơi gầu đảo này vẫn chứa đầy nước ngưng.

Quá trình xả nước ngưng của bẫy hơi nhờ vào hoạt động di chuyển lên xuống của gầu ngược, gầu ngược này di chuyển lên xuống trong nước ngưng, trên đỉnh của gầu được kết nối với cần, cần này được kết nối với nắp xả (van xả), khi gầu ngược di chuyển lên xuống, tương ứng với van xả này được mở ra hoặc đóng lại, cho phép nước ngưng được xả ra hoặc giữ lại ở trong bẫy.

Bẫy hơi gầu đảo này hoạt động nhờ vào sự chênh lệch tỉ trọng giữa hơi nước và nước, cụ thể hoạt động của bẫy hơi gầu đảo này như sau:

Khi khởi động, không khí đi vào trong bẫy hơi, lúc này không khí hoặc hơi nước sẽ chảy vào mặt dưới của gầu, gầu sẽ bị không khí và hơi nước làm cho nổi lên, với cơ cấu đòn bẩy khi gầu được kết nối với cần, gầu bị đẩy lên sẽ làm cho van xả đóng.

Khi hơi nước và không khí bị thất thoát và hơi nước thoát ra ngoài qua lỗ thông hơi trên đầu gầu, điều này làm cho gầu mất lực đẩy, lúc này trọng lượng của gầu sẽ rơi xuống van xả được mở ra, nước ngưng được thoát ra ngoài.

Chu kỳ được lặp lại liên tục, giúp cho nước ngưng liên tục được thoát ra.

hoạt động của bẫy hơi gầu đảo
hoạt động của bẫy hơi gầu đảo

Các loại bẫy hơi gầu đảo

Bẫy hơi gầu đảo được phân thành các loại dựa trên chất liệu cấu tạo, dựa vào yếu tố trên có thể phân loại bẫy hơi gầu đảo thành một số dòng sản phẩm như sau:

Bẫy hơi gầu đảo inox

Bẫu hơi gầu đảo bằng inox hay còn được gọi là thép không gỉ dòng bẫy hơi này được cấu tạo từ vật liệu có khả năng chống gỉ, chống mài mòn.

Dòng bẫy hơi này có thể được sử dụng ở những ứng dụng ngoài trời mà không bị hư hại.

Bẫy hơi dạng gầu đảo bằng inox có thể làm việc ở nhiệt độ lên đến 427 độ C và áp suất lên tới 4,5 Mpa.

Bẫy hơi gầu đảo inox
Bẫy hơi gầu đảo inox

Bẫy hơi gầu đảo gang

Bầu hơi gầu đảo gang được cấu tạo từ dòng vật liệu gang, loại bẫy hơi này chỉ nên sử dụng ở những điều kiện dịch vụ thông thường đó là ở mức nhiệt độ dưới 232 độ C và mức áp suất khoảng 1,7 Mpa.

Bẫy hơi gầu đảo gang
Bẫy hơi gầu đảo gang

Bẫy hơi gầu đảo thép rèn

Dòng bẫy hơi gầu đảo được cấu tạo từ dòng vật liệu thép rèn tạo cho bẫy hơi dạng gầu ngược này có khả năng làm việc ở những điều kiện khắc nghiệt có nhiệt độ cao và áp suất cao. Dòng bẫy hơi gầu đảo được cấu tạo từ vật liệu thép rèn này cho khả năng làm việc ở mức nhiệt độ lên đến 560 độ C và mức áp suất là 18,6 Mpa.

Bẫy hơi gầu đảo thép rèn
Bẫy hơi gầu đảo thép rèn

Bẫy hơi gầu đảo thép không gỉ đúc

Bẫy hơi gầu đảo bằng thép không gỉ đúc được sử dụng với những môi trường ăn mòn có công suất lớn.

Bẫy hơi dạng này được ứng dụng với môi trường nhiệt độ dưới 263 độ C và áp suất khoảng 4,2 Mpa.

Bẫy hơi gầu đảo thép đúc
Bẫy hơi gầu đảo thép đúc

Đặc điểm của bẫy hơi gầu đảo

Bẫy hơi gầu đảo cho khả năng thoát hoàn toàn nước ngưng ở nhiệt độ bão hòa, bẫy hơi gầu đảo này là bẫy hơi dạng cơ, vì vậy nó không bị ảnh hưởng bởi nhiệt độ của nước ngưng hay nhiệt độ của hơi nước.

Bẫy hơi gầu được có thiết kế dạng gầu mở, dòng bẫy hơi dạng gầu này được thiết kế như vậy giúp cho gầu có khả năng chịu được búa nước ở mức độ vừa phải.

Bẫy hơi gầu đảo thiết kế và cấu tạo đơn giản, bẫy hơi dạng gầu ngược này hạn chế hư hỏng, hỏng hóc.

Cặn và chất bẩn ở trong nước ngưng sẽ được giữ ở dạng huyển phù ( tức là nó luôn lơ lửng trong nước, không bị lặng cặn xuống) cho đến khi cặn và chất bẩn được thải ra ngoài cùng với nước ngưng.

Bẫy hơi dạng gầu đảo này là bẫy hơi dạng cơ, bẫy hơi này có hai bộ phận chuyển động bao gồm gầu ngược và cụm đòn bẫy, dòng bẫy hơi này có hoạt động đáng tin cậy.

Dòng bẫy hơi này không có chức năng làm mát nước ngưng tụ, nước ngưng tụ sẽ được xả trực tiếp ra ngoài.

Không khí và khí không ngưng sẽ được xả ra ngoài trong quá trình khởi động.

Dòng bẫy hơi dạng gầu đảo này khi khởi động hoặc khi đóng có thể sẽ tạo ra tiếng ồn.

Bẫy hơi gầu đảo
Bẫy hơi gầu đảo

Các ứng dụng chính cho bẫy hơi gầu đảo

Bẫy hơi gầu đảo được ứng dụng trong máy giặt.

Bẫy hơi gầu đảo được ứng dụng trong một số thiết bị tách hơi nước.

Bẫy hơi dạng gầu đảo được sử dụng ở trong bẫy nhỏ giọt chính để tăng cường hoạt động liên tục.

Bẫy hơi dạng gầu đảo được ứng dụng trong các bộ trao đổi nhiệt.

Bẫy hơi dạng gầu đảo được ứng dụng trong các ứng dụng áp suất cao.

Ngoài ra bẫy hơi dạng gầu đảo này còn được ứng dụng trong các máy sấy.

Bẫy hơi gầu đảo
Bẫy hơi gầu đảo

Tính năng của bẫy hơi gầu đảo

Bẫy hơi gầu đảo được cấu tạo từ vật liệu thép không gỉ, để có khả năng chịu được sự ăn mòn.

Ngoài ra bẫy hơi dạng gầu ngược này còn có thể được cấu tạo từ dòng vật liệu gang, cho giá thành của bẫy hơi thấp hơn, chất lượng của bẫy hơi vẫn đảm bảo.

Bẫy hơi có thể được ứng dụng với áp suất đa dạng, nó có thể ứng dụng với áp suất lên đến 250 psig, dòng bẫy hơi này có ứng dụng đa dạng.

Bẫy hơi được thiết kế với các kiểu B0, B1, B2, B3, B4 có những đặc điểm như sau:

Bẫy hỡi gầu đảo có nắp có thể tháo rời, thiết kế nắp dễ dàng tháo rời giúp bẫy hơi dễ dàng được bảo dưỡng.

Lỗ thoát nhiệt tích hợp giúp làm nóng nhanh hơn.

Bẫy hơi gầu đảo
Bẫy hơi gầu đảo

Ưu điểm của bẫy hơi gầu đảo

Bẫy hơi gầu đảo có khả năng chịu được mức áp lực cao, bẫy hơi dạng gầu ngược thường được ứng dụng cho những ứng dụng áp suất cao.

Bẫy hơi dạng gầu đảo hạn chế tình trạng búa nước trong đường ống gây hư hỏng bẫy.

Bẫy hơi dạng gầu đảo này còn có thể được ứng dụng ở những ứng dụng hơi quá nhiệt khi được sử dụng cùng với van một chiều.

Bẫy hơi dạng gầu đảo này có chế độ báo hỏng.

Bẫy hơi gầu ngược đóng mở nhẹ nhàng giúp hạn chế tình trạng mài mòn, giảm thiểu tình trạng mài mòn so với một số loại bẫy khác, do đó dòng bẫy hơi này sử dụng được lâu dài.

Bẫy hơi này được cấu tạo từ những dòng vật liệu chống ăn mòn như inox, gang, thép, có độ bền rất cao và có khả năng chống mài mòn và chống ăn mòn.

Dòng bẫy hơi gầu ngược được thiết kế có khả năng chống lại áp suất ngược.

Bẫy hơi có thiết kế giúp các cặn, tạp chất lơ lửng trong nước dạng huyển phù và được xả ra ngoài cùng lưu chất, giúp cho các cặn, tạp chất không bị lặn xuống dưới, làm giảm chất lượng của gầu, cũng như giảm thời gian bảo dưỡng cho bẫy.

Bẫy hơi gầu đảo
Bẫy hơi dạng gầu đảo

Nhược điểm của bẫy hơi gầu đảo

Bẫy hơi dạng gầu đảo có thiết kế lỗ thoát khí trên mặt thùng, bẫy hơi này có kích thước khá nhỏ, nên không khí bị đẩy ra ngoài chậm hơn.

Bẫy hơi dạng gầu đảo có yêu cầu là nước ngưng ở trong bẫy phải luôn đủ nhiều để làm kín xung quanh gầu, nếu bị mất nước thì hơi nước sẽ bị thất thoát qua đầu van xả gây ra hiện tượng áp suất hơi nước giảm đột ngột làm cho một phần nước ngưng bị bốc hơi thành hơi nước, xô sẽ không nổi và hơi nước sẽ bị thất thoát ra ngoài thông qua lỗ thoát nước.

Bẫy hơi dạng gầu đảo có một lỗ để làm việc với mức áp suất chênh lệch nhất định, nếu mức chênh lệch cao hơn bẫy hơi sẽ không xả nước ngưng được.
