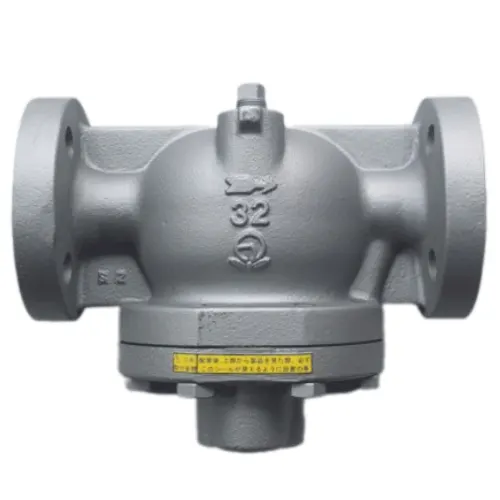

Bẫy hơi Venn AF15HR-MH

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542938594 Mã: 93859 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 15/03/2024 lúc 01:55 chiều

Bẫy hơi Venn AF15HR-MH là một loại bẫy hơi dạng phao được sử dụng rất rộng rãi tại các hệ thống hơi, chúng hoạt động dựa trên nguyên lý cơ học (sự chênh lệch giữa khối lượng riêng của nước và hơi). Đây là một sản phẩm của thương hiệu Venn có nguồn gốc xuất xứ tại Nhật Bản. Sản phẩm bẫy hơi Venn này có cấu trúc thân từ vật liệu gang FCD, bóng phao bằng inox, kết nối mặt bích FF tiêu chuẩn JIS 10K. Sản phẩm này rất được tin dùng nhờ công suất xả lớn, khả năng xả tự động, xả liên tục, nhanh chóng.

Thông số kỹ thuật bẫy hơi Venn AF15HR-MH

  • Model: AF15HR-MH
  • Thiết kế: Bẫy hơi dạng phao.
  • Kích thước kết nối: DN20 – DN50.
  • Kiểu kết nối: Kết nối mặt bích.
  • Thiết kế bích: FF.
  • Tiêu chuẩn bích: JIS 10K.
  • Vật liệu thân van: Gang FCD.
  • Vật liệu phao: SUS.
  • Nhiệt độ làm việc: <180 độ C.
  • Áp suất làm việc: 0.9Mpa.
  • Thương hiệu: Venn
  • Xuất xứ: Nhật Bản.

Catalog bẫy hơi Venn AF15HR-MH:

Catalog bẫy hơi Venn AF15HR-MH
Catalog bẫy hơi Venn AF15HR-MH

Tính năng bẫy hơi Venn AF15HR-MH

  • Bẫy hơi Venn AF15HR-MH thiết kế dạng bẫy hơi bóng phao, dựa vào nguyên lý phao nổi để loại bỏ nước ngưng trong hệ thống hơi nước.
  • Phạm vi áp suất ứng dụng của mã bẫy hơi này rộng, vì vậy chúng có khả năng tương thích rất tốt, sử dụng được trong nhiều ứng dụng khác nhau.
  • Cơ chế xả nước ngưng dạng bóng phao, chúng cho phép xả nước ngưng liên tục, nước ngưng luôn luôn được loại bỏ khỏi các hệ thống ống sớm nhất.
  • Bẫy hơi Venn AF15HR-MH cung cấp khả năng hoạt động ổn định ở cả điều kiện nước ngưng thấp và nước ngưng cao.
  • Thiết kế của bẫy hơi cho phép lắp đặt ở cả hệ thống ống ngang và hệ thống ống dọc. Nếu lắp trong hệ thống ống dọc chỉ cần thay đổi vị trí của nắp van.
Sản phẩm bẫy hơi Venn AF15HR-MH
Sản phẩm bẫy hơi Venn AF15HR-MH

Đặc điểm cấu trúc bẫy hơi Venn AF15HR-MH

  • Thân van được đúc nguyên khối từ gang FCD: Phần thân cấu trúc van bên ngoài được sản xuất bằng phương pháp đúc nguyên khối cho nên chúng đảm bảo độ bền tốt hơn, chịu lực tốt hơn, chắc chắn hơn, mạnh mẽ hơn. Vật liệu của thân là vật liệu gang FCD.
  • Bóng phao rỗng tròn từ SUS: Phần bóng phao của bẫy hơi Venn AF15HR-MH được thiết kế dạng bóng rỗng, hàn từ hai mảnh bánh nguyệt, hàn công nghệ cao đảm bảo mối hàn chắc chắn, không rò rỉ và được xử lý bề mặt cao, độ mịn, độ bóng cao, chống bám bẩn rất tốt. Bóng phao được cấu trúc từ vật liệu inox, chất lượng vật liệu tốt mang lại độ bền cao, chống ăn mòn và chống gỉ sét.
  • Cổng xả nằm ở đáy thấp: Phần cổng xả được thiết kế nằm ở vì trí thấp nhất cho phép xả nước ngưng liên tục ở mực nước ngưng tối thiểu. Cổng xả này được điều khiển đóng mở nhờ chuyển động của bóng phao.
  • Thiết kế bích FF tiêu chuẩn JIS 10K: Kết nối của bẫy hơi Venn AF15HR-MH là kiểu kết nối mặt bích. Thiết kế mặt bích có dạng bích phẳng FF. Thông số của bích được thiết kế theo tiêu chuẩn JIS10K. Bích dày dặn, chắc chắn, chịu áp lực tốt, chịu ứng suất tốt. Cung cấp kết nối chắc chắn, độ kín tuyệt đối, chống rò rỉ.
  • Cổng xả khí không ngưng tự động: Một van xả khí thiết kế tự động, cho phép tự động loại bỏ các loại khí không ngưng.
  • Buồng chứa nước ngưng kích thước lớn: Thiết kế buồng chứa nước ngưng của van có kích thước lớn, điều này giúp đảm bảo công suất xả của van lớn hơn, phù hợp với các hệ thống có lưu lượng nước ngưng lớn.
  • Thông số đúc nổi trên thân: Mũi tên dẫn hướng, kích thước kết nối và logo hãng được đúc nổi trên thân van, thể hiện các thông số cơ bản của van, giúp bạn dễ dàng theo dõi và tiện lợi cho việc lắp đặt.
Bẫy hơi phao Venn AF15HR-MH
Bẫy hơi phao Venn AF15HR-MH

Hướng dẫn lắp đặt bẫy hơi Venn AF15HR-MH

  • Nên lắp đặt một bộ lọc trước van bởi sự xâm nhập của tạp chất có thể gây rò rỉ hoặc tắc nghẽn, ảnh hưởng đến khả năng xả của van.
  • Hãy làm sạch đường ống và van trước khi lắp đặt, đảm bảo rằng không còn bất kì tạp chất, chất bẩn nào, chúng có thể gây rò rỉ ở điểm kết nối.
  • Để tránh sự xâm nhập của tạp chất, bụi bẩn trong quá trình vận chuyển nên giữ nguyên phần nắp bịt bích, chỉ tháo chúng ra trước khi lắp đặt vào hệ thống.
  • Lưu ý đến hướng mũi tên trên thân van, khi lắp đặt hãy căn chỉnh để hướng mũi tên trùng với hướng của dòng chảy trong hệ thống ống. Lắp đặt bẫy trong đường ống nằm ngang, phần nắp van nằm hướng về một bên chữ “TOP” nắp hướng lên trên.
  • Nên cố định hoặc đỡ đường ống để giữ cố định van, tránh dường ống phải chịu tải trọng lớn từ van khiến đường ống bị uốn cong hoặc rung chấn.
Hướng lắp đặt bẫy hơi Venn AF15HR-MH
Hướng lắp đặt bẫy hơi Venn AF15HR-MH

Vì sao nên chọn mua bẫy hơi Venn AF15HR-MH

  • Chất lượng và độ bền của sản phẩm rất tốt, độ bền cao, tuổi thọ lâu dài.
  • Khả năng xả nước ngưng đáng tin cậy, công suất xả lớn, ổn định với lưu lượng nước ngưng thấp và cao.
  • Tính ứng dụng đa dạng, khả năng sử dụng với hơi nước nhiệt độ cao, áp suất làm việc rộng, tương thích với nhiều ứng dụng hơn.
  • Tối ưu quá trình lắp đặt, chúng có thể lắp đặt trong cả hệ thống ống đứng và hệ thống ống ngang.
  • Khả năng bảo dưỡng, bảo trì đơn giản, tiện lợi, kết nối mặt bích tiêu chuẩn JIS 10K, việc tháo rời rất nhanh chóng, dễ dàng.
Bẫy hơi phao nối bích Venn AF15HR-MH
Bẫy hơi phao nối bích Venn AF15HR-MH

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com

Xem thêm: Bẫy hơi Venn AD19F-M
