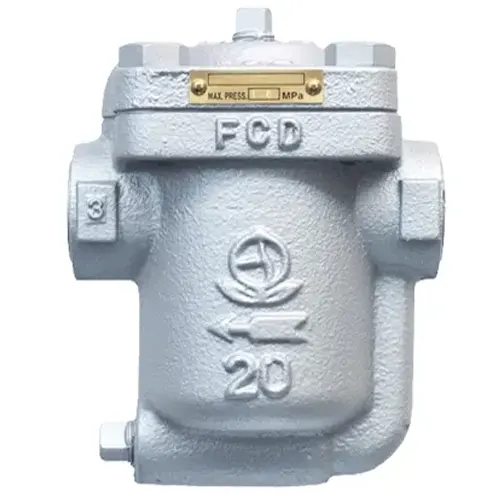

Bẫy hơi Venn AK5-MS

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542938600 Mã: 93860 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 15/03/2024 lúc 01:47 chiều

Bẫy hơi Venn AK5-MS là một thiết bị có chức năng chính là loại bỏ nước ngưng và khí không ngưng trong các hệ thống hơi nước. Cấu trúc của bẫy hơi Venn này có dạng gầu đảo, vật liệu cấu trúc từ gang FCD, kết nối với ống nhờ phương pháp nối ren với các kích thước thông dụng từ DN15 – DN25.

Đây là một sản phẩm đến từ thương hiệu Venn nguồn gốc xuất xứ tại Nhật Bản. Sản phẩm này có ưu thế về độ bền cơ học tuyệt vời, khả năng chịu nhiệt, chịu áp cao và công suất xả lớn lên đến 160l/h. Sản phẩm này sẽ là lựa chọn đáng tin cậy trong nhiều hệ thống hơi.

Thông số kỹ thuật bẫy hơi Venn AK5-MS

  • Model: AK5-MS
  • Thiết kế: Bẫy hơi gầu đảo.
  • Kích thước kết nối: DN15 – DN25.
  • Nhiệt độ làm việc: <220 độ C.
  • Áp suất làm việc: 0.01 – 1.6Mpa.
  • Công suất xả: 160l/h.
  • Kiểu kết nối: Kết nối ren.
  • Tiêu chuẩn ren: JIS Rc.
  • Vật liệu cấu trúc thân: Gang FCD.
  • Thương hiệu: Venn.
  • Xuất xứ: Nhật Bản.

Catalog bẫy hơi Venn AK5-MS:

Catalog bẫy hơi Venn AK5-MS
Catalog bẫy hơi Venn AK5-MS

Tính năng bẫy hơi Venn AK5-MS

  • Khả năng xả nước ngưng, khí không ngưng tự động: Cơ chế của bẫy hơi Venn AK5-MS là cơ chế gầu đảo, cung cấp khả năng loại bỏ nước ngưng một cách hoàn toàn tự động. Thiết kế này cho phép nước ngưng luôn được loại bỏ khỏi hệ thống đúng cách, loại bỏ sự ảnh hưởng của nước ngưng đến hệ thống hơi.
  • Áp dụng cơ chế SSR (Shockless Self Return): Thiết kế của bẫy hơi Venn AK5-MS áp dụng cơ chế SSR, làm giảm tác động khi van đóng và thân van tự đóng bất kể độ nổi của xô vì vậy thiết kế này mang lại khả năng sử dụng với bất kì mức áp suất từ thấp đến cao.
  • Áp suất làm việc cao: Với model bẫy AK5 này, mỗi một mã code sẽ quy định áp suất làm việc khác nhau từ 0.01 – 2.0Mpa. Với mã AK5-MS, áp suất làm việc từ 0.01 – 1.6Mpa.
  • Cổng suất xả lớn: Công suất xả của mỗi mã code là khác nhau, lần lượt là 120l/h (MV), 175l/h(MH), 220l/h(MM), 300l/h(ML). Đối với mã AK5-MS này công suất xủa của chúng là 160l/h.
  • Sử dụng với nhiệt độ cao tốt: Khả năng chịu nhiệt độ cao của mã bẫy hơi này rất tốt, chúng có thể sử dụng với lưu chất có nhiệt độ lên đến 220 độ C.
  • Chống đóng băng: Nếu thiết bị của bạn sử dụng ở môi trường có điều kiện nhiệt độ thấp. Điều kiện nằm dưới mức nhiệt độ đóng băng, thời gian dài không sử dụng, nước ngưng còn đọng trong bẫy hơi có thế bị đóng băng. Thiết kế của sản phẩm bẫy hơi Venn AK5-MS cho phép loại bỏ toàn bộ nước ngưng còn đọng dư trong bẫy để ngăn chặn tình trạng đóng băng xảy ra.
Sản phẩm bẫy hơi Venn AK5-MS
Sản phẩm bẫy hơi Venn AK5-MS

Thiết kế bẫy hơi Venn AK5-MS

  • Thân van đúc từ vật liệu gang FCD: Phần thân bẫy hơi Venn AK5-MS được đúc từ loại vật liệu gang FCD. Việc sử dụng công nghệ đúc nguyên khối trong quá trình sản xuất van đảm bảo chất lượng van đáng tin cậy hơn, van mạnh mẽ hơn, chịu lực tốt hơn, độ bền tốt hơn. Gang FCD là một loại gang cầu, đặc trưng khả năng chịu lực tốt, độ bền tốt, chống va đập tốt. Chất lượng vật liệu và quy trình sản xuất uy tín, chất lượng của van đáng tin cậy hơn.
  • Cấu trúc gầu đảo ngược vật liệu SUS: Model AK5-MS có thiết kế một gầu đảo ngược được cấu trúc từ vật liệu inox SUS chất lượng cao, chống ăn mòn, chống gỉ sét, chịu lực tốt nằm trong bẫy hơi.
  • Nắp van tháo rời liên kết bằng bu lông: Phần nắp và phần thân bẫy là cấu trúc tháo rời, được liên kết bởi các bu lông. Cấu trúc này cung cấp khả năng tháo rời để vệ sinh, bảo dưỡng, bảo trì, thay thế.
  • Nút bịt đáy bẫy xả nước ngưng: Thiết kế một nút bịt vặn ren nằm ở vị trí đáy bẫy xả nước ngưng. Nút bịt ren dạng đầu vuông, hỗ trợ sử dụng các công cụ cờ lê, mỏ lết để tháo rời, loại bỏ nước ngưng khi mong muốn.
  • Kết nối ren tiêu chuẩn JIS RC: Bẫy hơi được kết nối với đường ống bằng kiểu kết nối ren, thiết kế ren nối theo tiêu chuẩn JIS Rc. Phần ren tiện tiêu chuẩn do đó độ chính xác rất cao. Đảm bảo độ kín tuyệt đối khi lắp đặt van với hệ thống, ngăn chặn rò rỉ.
  • Tích hợp lưới lọc: Một ống lưới lọc được tích hợp trong bẫy hơi, lưới này giúp ngăn chặn các tạp chất, bụi bẩn đi vào trong bẫy gây tắc nghẽn, hỏng hóc các chi tiết bên trong và ảnh hưởng đến quá trình loại bỏ nước ngưng.
Bẫy hơi gầu đảo gang Venn AK5-MS
Bẫy hơi gầu đảo gang Venn AK5-MS

Một số lưu ý khi sử dụng bẫy hơi Venn AK5-MS

  • Mặc dù bẫy hơi đã được tích hợp lưới lọc, tuy nhiên kích thước lưới lọc của bẫy nhỏ, nên nếu có lượng lớn tạp chất đi vào, bạn nên lắp đặt thêm một bộ lọc (y lọc) trước van. Kích thước lưới được khuyến khích là 80mesh.
  • Vệ sinh đường ống và van trước khi lắp đặt để loại bỏ toàn bộ các hệ thống ống, tránh tạp chất bám trên đường ống, khiến kết nối không kín, có thể gây rò rỉ.
  • Bẫy hơi Venn AK5-MS yêu cầu hướng lắp đặt, vì vậy, khi lắp đặt hãy lưu ý đến hướng mũi tên chỉ hướng dòng chảy trên thân van, hãy căn chỉnh và đảm bảo rằng hướng dòng chảy trùng với hướng mũi tên trên thân van.
  • Nên sử dụng các công cụ đỡ, giá đỡ để tránh bẫy phải chịu tải trọng hoặc lực quá lớn.
  • Nếu đầu ra cổng xả của bẫy hơi là đường ống thẳng đứng, hãy lắp đặt thêm một van một chiều ở sau van.
Bẫy hơi gầu đảo gang nối ren Venn AK5-MS
Bẫy hơi gầu đảo gang nối ren Venn AK5-MS
