Van an toàn tay giật

350.000( Đã có VAT )
Thị trường: 400.000
Tiết kiệm: 50.000 (13%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542400718 Mã: 40071 Danh mục:
Hỗ trợ nhanh Zalo

Cập nhật lần cuối ngày 22/12/2023 lúc 09:59 sáng

Van an toàn tay giật là gì?

Van an toàn tay giật được sử dụng để lắp đặt trong hệ thống với mục đích đảm bảo an toàn cho hệ thống trong trường hợp hệ thống bị quá áp, khi áp suất bị tăng lên quá cao thì hệ thống dễ bị xảy ra các tình trạng như nứt, vỡ, rò rỉ đường ống hay làm hỏng hóc các thiết bị, van, máy bơm được lắp đặt trong hệ thống. Van an toàn bảo vệ hệ thống bằng cách khi áp suất trong hệ thống tăng cao, vượt qua mức cài đặt của van, van sẽ giảm áp suất qua van bằng cách xả áp suất dư thừa ra bên ngoài.

Van an toàn tay giật được thiết kế thêm bộ phận tay giật, bộ phận tay giật được điều khiển bằng tay. Van an toàn là dòng van tự động, nó tự động xả áp khi áp suất vượt mức an toàn. Với dòng van an toàn tay giật này, ngoài việc tự động điều chỉnh áp suất, nó còn có thể được xả áp bằng tay trong những trường hợp cần thiết.

Van an toàn tay giật được chế tạo từ những dòng vật liệu là inox, đồng, gang, thép…và với dải kích thước đa dạng.

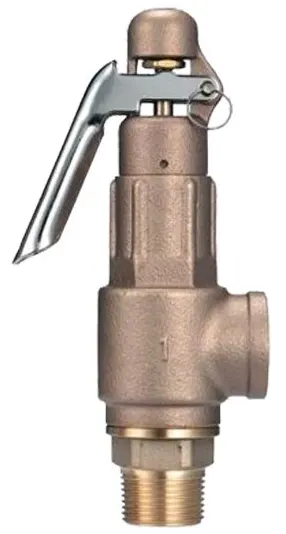

Van an toàn tay giật
Van an toàn tay giật

Thông số kỹ thuật của van an toàn tay giật

Kích thước: DN15 – DN500

Vật liệu cấu tạo: Inox, đồng, gang, thép…

Phạm vi nhiệt độ: ~350 độ C

Phạm vi áp suất: PN10, PN16, PN25, PN40

Kiểu kết nối: Kết nối ren, kết nối mặt bích

Tay giật: Inox, đồng, thép…

Môi trường ứng dụng: Nước, khí, hơi…

Xuất xứ: Đài Loan, Hàn Quốc, Nhật Bản, Trung Quốc…

Cấu tạo và nguyên lý hoạt động của van an toàn tay giật

Cấu tạo của van an toàn tay giật

Thân van: Thân van với thiết kế 2 cổng, một cổng kết nối và một cổng xả áp được chế tạo từ vật liệu inox hoặc đồng, gang, thép…với các kiểu kết nối lắp ren hoặc lắp bích, thân van được thiết kế tiện ren hoặc mặt bích ở cổng kết nối và cổng xả áp.

Lò xo: lò xo này được dùng để điều chỉnh áp suất định mức cho van, việc cài đặt áp suất định mức chính là việc tiến hành tác động lên lò xo, làm tăng hoặc giảm độ nén của lò xo. Áp suất định mức càng cai, thì lò xo bị nén càng chặt.

Đĩa van: bộ phận này chặn ghế van, với nhiệm vụ chặn lưu chất, hoặc qua lưu chất qua để xả áp.

Vít điều chỉnh: Vít điều chỉnh này được kết nối với lò xo, bộ phận vít này được thiết kế để sử dụng điều chỉnh áp suất cài đặt cho van, để cài đặt áp suất định mức cho van chỉ cần tiến hành xoay vít này.

Tay giật: Bộ phận tay giật sử dụng để điều khiển xả áp bằng tay.

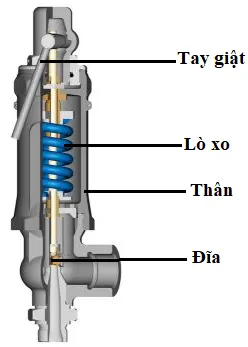

Cấu tạo van an toàn
Cấu tạo van an toàn

Nguyên lý hoạt động của van an toàn tay giật

Van an toàn hoạt động xả áp tự động, van được cài đặt với áp suất định mức phù hợp với hệ thống. Khi áp suất trong hệ thống tăng vượt qua mức cài đặt, áp suất sẽ làm đĩa van bị nâng lên, lúc này áp suất dư thừa sẽ bị xả ra ngoài qua cổng xả. Áp suất trong hệ thống sẽ trở lại mức ổn định.

Tính năng của van an toàn tay giật

Công dụng chính của dòng van an toàn này chính là điều chỉnh áp suất trong hệ thống.

Dòng van cho khả năng tự động điều chỉnh áp suất bằng cách xả áp.

Dòng van này giúp người dùng có thể xả áp theo yêu cầu.

Van được thiết kế lắp đặt trong hệ thống để bảo đảm an toàn cho hệ thống đường ống và thiết bị khỏi tình trạng áp suất cao.

Có khả năng làm việc trong môi trường nhiệt độ cao lên tời 350 độ phù hợp với các lưu chất nhiệt cao.

Van ứng dụng với những dòng lưu chất như nước, khí, hơi…

Van an toàn đồng tay giật
Van an toàn đồng tay giật

Phân loại van an toàn tay giật

Van an toàn đồng tay giật

Van an toàn đồng tay giật chính là dòng van an toàn đồng được thiết kế bộ phận tay giật. Dòng van này được cấu tạo từ vật liệu đồng với các bộ phận từ vật liệu đồng, van có thể ứng dụng trong nhiều hệ thống, với khả năng làm việc được trong môi trường nhiệt độ cao, áp suất cao.

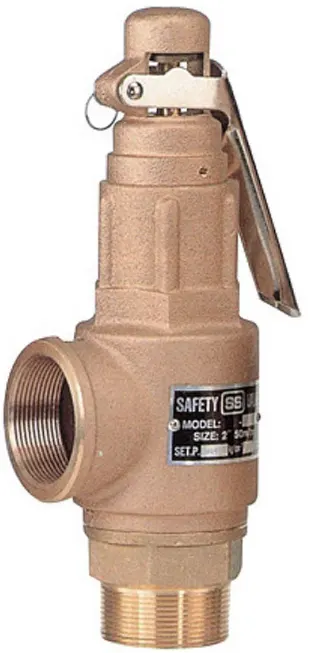

Van an toàn đồng tay giật
Van an toàn đồng tay giật

Van an toàn inox tay giật

Dòng van an toàn inox tay giật được cấu tạo từ dòng vật liệu inox, dòng van được ứng dụng trong những hệ thống có điều kiện khắc nghiệt, được thiết kế từ dòng vật liệu cao cấp với khả năng chống chịu ăn mòn, oxy hóa, nhiệt độ cao, áp suất cao, dòng van này cũng có giá thành cao hơn.

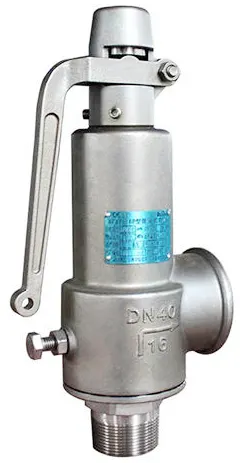

Van an toàn inox tay giật
Van an toàn inox tay giật

Van an toàn gang tay giật

Van an toàn gang tay giật được chế tạo từ dòng vật liệu được sử dụng phổ biến trong công nghiệp là vật liệu gang, bởi vậy nó có giá thành tương đối rẻ. Dòng van này thường được sản xuất với những kích thước lớn.

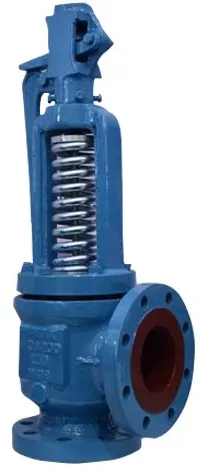

Van an toàn gang tay gạt
Van an toàn gang tay gạt



Van an toàn thép tay giật

Dòng van an toàn thép tay giật này được sản xuất từ dòng vật liệu thép với nhiều dòng vật liệu thép như thép cacbon, thép đúc.

Xem thêm: Van an toàn Trung Quốc
