Van bi áp cao

Cập nhật lần cuối ngày 04/02/2023 lúc 05:29 chiều

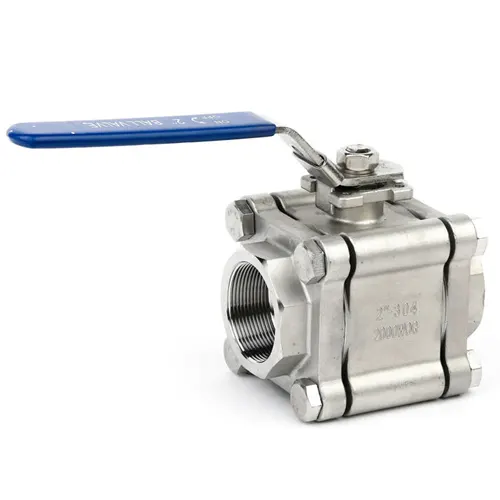

Giới thiệu về van bi áp cao

Van bi áp cao hay van bi áp lực cao là dòng van công nghiệp được sử dụng cho các hệ thống áp lực cao, các hệ thống áp lực khí nén, thủy lực, hơi nóng, nước. Dòng van này được sản xuất với khả năng chịu áp lực cao từ các hệ thống đường ống, thiết kế của van có thân dày hơn, cấu tạo từ các vật liệu khả năng chịu áp tốt hơn. Có nhiều loại với nhiều kết nối và kích thước khác nhau.

Áp lực làm việc của van được quy định theo đơn vị đo áp suất Bar, Class nên vẫn thường có hai dạng van chủ yếu là Van bi áp cao PN và van bi áp cao class.

Các thiết bị này thường được làm bằng vật liệu inox 304, inox 316 hoặc thép đây là các vật liệu chịu áp và các môi trường khắc nghiệt cực tốt.

Được kết nối với hệ thống đường ống bằng phương pháp nối mặt bích, phương pháp nối ren hoặc hàn ống trực tiếp, hàn đối đầu.

Hiện nay công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva đang là đơn vị rất uy tín cung cấp các thiết bị van bi áp cao nhập khẩu từ Hàn Quốc, Trung Quốc, Đài Loan, Nhật Bản với giá thành rẻ nhất, bảo hành 18 đến 24 tháng.

Vì sao lại sử dụng van bi áp cao

Như chúng ta đã biết thì ở các hệ thống đường ống công nghiệp thường cần làm việc ở các môi trường áp lực lưu chất rất lớn. Các dòng van thông thường chỉ chịu được áp lực tối đa là 25kg/cm2. Nếu chúng ta cứ dùng dòng van thường thì hệ thống sẽ bị xì ở chỗ thân van gây thất thoát nhiên liệu. Ngoài ra còn có thể gây ra hỏa hoạn, nổ hệ thống, nổ nhà máy gây thiệt hại nghiêm trọng về người và tài sản.

Chính vì thế nên chúng ta cần sử dụng van và phụ kiện có khả năng chịu được áp lực và nhiệt độ đúng với áp lực và nhiệt độ của dòng lưu chất.

Ưu điểm của van bi áp cao

Là dạng có ưu điểm nổi trội về độ kín của van, khi van mở thì lưu chất không bị chắn bởi đĩa như van bướm, van có giá thành tương đối rẻ so với van cầu, van cổng. Có kết nối lắp ren, kích thước có từ nhỏ đến lớn phù hợp với hầu hết các đường ống. Cơ chế đóng mở của van khá là nhanh, van có dạng tay gạt, điều khiển khí nén, điều khiển điện.

Được thiết kế khác với các van thông thường để chịu áp lực cao trên đường ống, ngoài ra van cũng chịu nhiệt độ khá là tốt.

Phân loại van bi áp cao

Van bi áp cao thép

Là dạng van được làm bằng vật liệu thép rèn A105 hoặc thép WCB, đây là dòng van có giá thành tương đối rẻ, chất lượng van khá là tốt, độ bền cao, sử dụng trong các môi trường khí nén áp cao, hơi nóng áp cao, dầu nóng hay các môi trường nước.

Van bi áp cao inox

Là dòng van được làm bằng vật liệu inox 201, inox 304, inox 316. Chất liệu inox của van giúp van dễ dàng được sử dụng trong các hệ thống nước, nước thải, khí nén, hóa chất, nước biển hay các hệ thống môi trường hơi nóng, dầu nóng.

Van có dạng kết nối với đường ống bằng phương pháp hàn đối đầu, hàn trực tiếp, lắp ren, lắp mặt bích.

Van bi áp cao điều khiển khí nén

Là dòng van tự động được điều khiển đóng mở bằng áp lực khí nén. Van có độ bền cao, dễ sử dụng. Thân van được làm bằng vật liệu thép hoặc vật liệu inox. Thường được kết nối với hệ thống đường ống bằng phương pháp lắp mặt bích, lắp ren hoặc hàn ống.

Van bi áp cao điều khiển điện

Là dòng van bi áp cao đóng mở tự động bằng dòng điện áp 24v, 110v, 220v, 380v. Dòng van này đóng mở tự động từ từ thường là 15 đến 30s. Dạng van cũng được làm bằng vật liệu inox hoặc thép, kết nối của van cũng giống như van bi khí nén.

Van bi áp cao nối ren

Dòng này khá là phổ biến trong các hệ thống khí nén và nước. Áp lực của dòng van này chịu được là thấp nhất trong các kết nối. Dòng van này có ưu điểm nổi trội nhất là về giá thành, dễ dàng lắp đặt, bảo dưỡng, sửa chữa và thay thế. Tiêu chuẩn nối ren của sản phẩm này thường là tiêu chuẩn NPT hoặc BSPT .

Van bi áp cao nối hàn

Là dòng van được kết nối với đường ống bằng phương pháp hàn trực tiếp. Dòng van này chịu áp lực và nhiệt độ khá là tốt. Có hai kiểu kết nối hàn chủ yếu của van là hàn đối đầu ( welding ) và hàn lồng ( Socket Weld Fittings ) .

Van bi áp cao mặt bích

Là dòng van khá là phổ biến, van được kết nối với đường ống bằng phương pháp nối mặt bích. Dạng van này dễ dàng lắp đặt, bảo dưỡng, sửa chữa và thay thế, áp lực và nhiệt độ làm việc của van cũng khá là cao. Van kết nối với đường ống bằng mặt bích tiêu chuẩn BS PN25, PN40, PN64, PN100, PN128, PN200, PN400, hoặc tiêu chuẩn Ansi class 800, 1000, 1500, 2000, 3000, 6000, 9000, 15000…

Các tiêu chuẩn về áp lực của van bi áp cao

Van bi áp cao PN

Tiêu chuẩn về áp lực làm việc PN được tính theo tiêu chuẩn làm việc của van sẽ là bao nhiêu kg/cm2 ( Bar ) . Thông thường van sẽ chịu được PN64, PN100, PN128, PN256, PN400, PN600, PN800 hay PN1000…

Van bi áp cao class

Là dòng van được đo sang tiêu chuẩn ansi ( PSI ), cũng được quy đổi sang bar ( kg/cm2 ), thông thường 1 bar sẽ bằng 14,5 PSI, van có các tiêu chuẩn class phổ biến sau : Class 800, Class 1000, Class 1500, Class 2000, Class 2500, Class 3000 hoặc có thể cao hơn tùy vào môi trường và mục đích sử dụng.

Quý khách hàng đang quan tâm về các sản phẩm van bi áp cao hoăc các dòng van bi khác thì có thể liên hệ trực tiếp đến công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva để nhận được tư vấn và báo giá sớm nhất.
