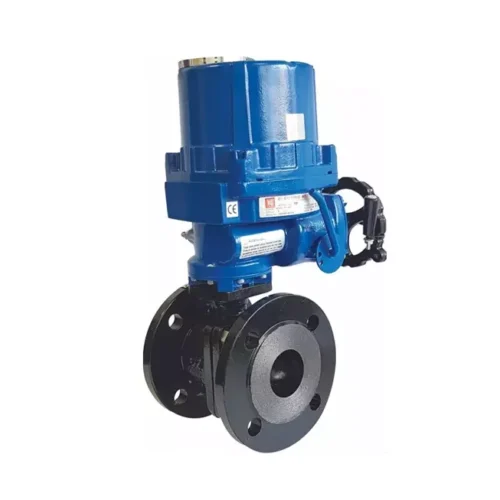

Van bi gang điều khiển điện là gì?
Van bi gang điều khiển điện là một dòng van bi có cấu tạo thân van từ dòng vật liệu gang, các dòng vật liệu gang được sử dụng để đúc van này đó là gang dẻo và gang cầu. Đối với dòng van này, phần thân van bướm gang sẽ được kết nối với một bộ điều khiển điện tách biệt, nhờ bộ điều khiển này, có thể dễ dàng điều khiển van đóng mở một cách dễ dàng.
Van bi gang điều khiển điện có kích thước rất đa dạng, dải kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200…
Bộ điều khiển sử dụng nguồn điện áp là 24V, 220V, 380V nguồn điện áp được sử dụng rất phổ biến, nên dễ dàng lắp đặt trong các ứng dụng.

Thông số kỹ thuật của van bi gang điều khiển điện
- Kích thước: DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200
- Vật liệu cấu tạo thân van bi: Gang dẻo, gang cầu…
- Vật liệu gioăng làm kín: Cao su PTFE…
- Bi van, trục van: Thép, thép không gỉ, gang…
- Kiểu kết nối: Lắp bích, lắp ren
- Phạm vi áp suất của van bi: PN16, PN25
- Nhiệt độ làm việc: -5 độ C – 200 độ C
- Bộ truyền động: Bộ điều khiển điện
- Vật liệu vỏ: Hợp kim nhôm…
- Điện áp sử dụng: 24V, 220V
- Kiểu hoạt động: Điều khiển tuyến tính, điều khiển ON/OFF
- Môi trường làm việc: Lưu chất nước, khí, hơi…
Cấu tạo van bi gang điều khiển điện

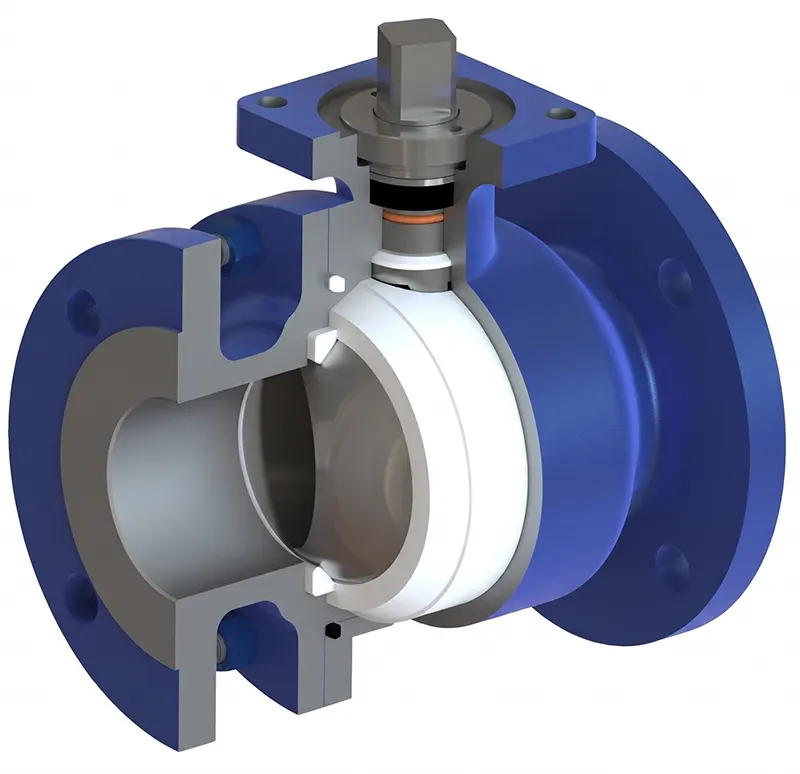

Thân van bi gang
Thân van cấu tạo gồm các bộ phận: Thân van cấu tạo từ vật liệu gang, bi van và trục van cấu tạo từ vật liệu thép hoặc thép không gỉ, gioăng làm kín từ các dòng vật liệu cao su mềm. Ngoài ra đối với dòng van này, phần thân bi gang được thiết kế thêm bộ phận tán van có thiết kế các lỗ bu lông, bộ phận này dùng để kết nối với bộ điều khiển điện, bộ điều khiển điện được đặt lên tán van và kết nối bằng vít.

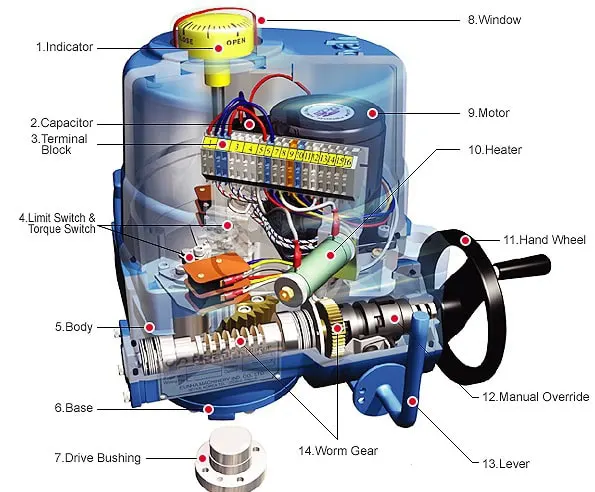

Bộ điều khiển điện
Bộ điều khiển điện được thiết kế đặc biệt để vận hành van bi 2 ngã hoặc 3 ngã, nó sử dụng nguồn điện 24V hoặc 220V, 380V tùy từng dòng. Bộ điều khiển điện được thiết kế nhỏ gọn, thiết kế với các bánh răng được cách ly hoàn toàn với các thành phần dẫn điện, do đó có thể an tâm về độ an toàn của van. Trục của van được gắn với đầu bộ giảm tốc của bộ điều khiển điện, bộ giảm tốc này kiểm soát hoạt động của bộ điều khiển phù hợp với hoạt động của van.
Bộ điều khiển điện được thiết kế 2 công tắc hành trình tiêu chuẩn có nhiệm vụ chỉ báo vị trí của van hiện tại, cung cấp phản hồi điện. Ngoài ra bộ điều khiển điện còn được kết nối với một tay quay vận hành thủ công, sử dụng trong những trường hợp khẩn cấp như mất điện mà cần điều chỉnh van.

Ưu điểm của vật liệu gang cấu tạo van bi gang điều khiển điện
- Vật liệu gang cầu tạo van bi gang điều khiển điện là dòng gang cầu và gang dẻo.
- Vật liệu gang cấu tạo van bi gang điều khiển điện có giá thành rẻ so với các dòng vật liệu khác.
- Vật liệu gang cầu và gang dẻo có độ dẻo tương đối cao.
- Vật liệu gang cầu có tính đúc tốt, dễ dàng gia công, gọt đẽo.
- Vật liệu gang cầu và gang dẻo có khả năng chịu mài mòn tốt.
- Vật liệu gang cầu có độ cứng và độ bền tốt.
- Vật liệu gang cầu vừa có tính chất của gang vừa có tính chất của thép.
- Vật liệu gang cầu và gang dẻo có khả năng chịu nén tốt.

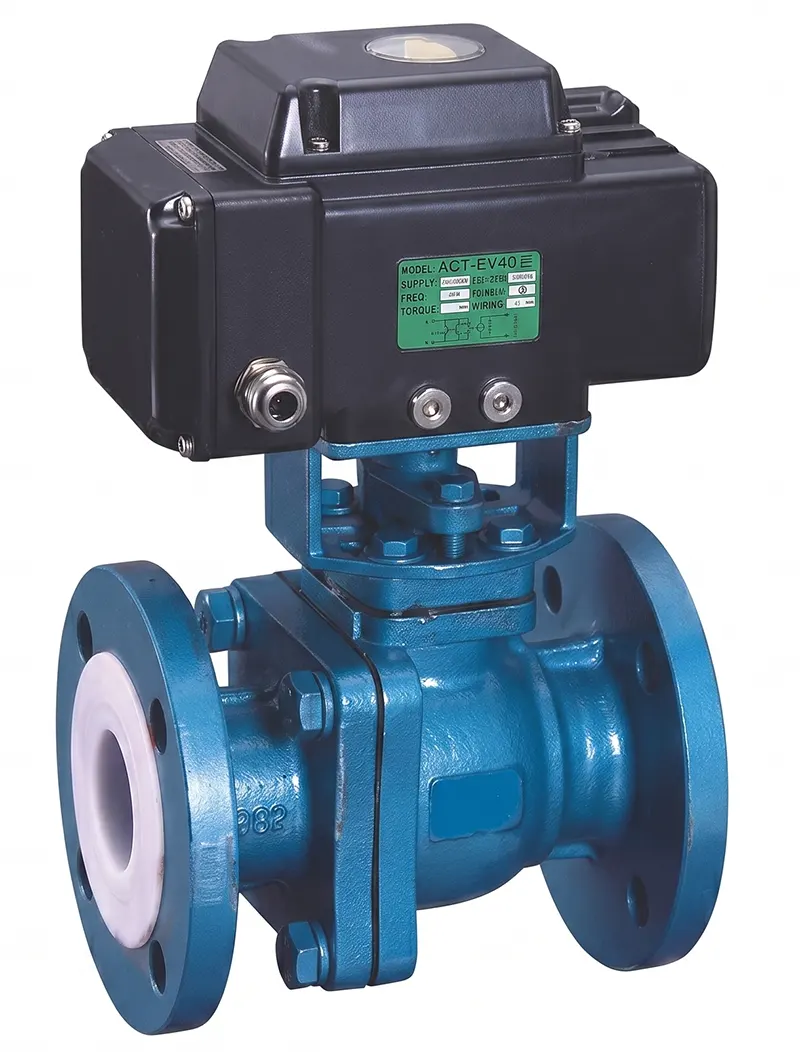

Đặc trưng của van bi gang điều khiển điện
- Dòng van này điều khiển đóng mở đơn giản, nhẹ nhàng.
- Van được điều khiển bằng nguồn điện, là dòng van tự động, không cần tốn sức lực của con người.
- Thời gian đóng mở van nhanh chóng.
- Van hoạt động ổn định, êm, không gây ra tiếng ồn.
- Van ứng dụng rộng rãi trong các hệ thống.
- Van đảm bảo độ kín khít cho hệ thống khi đóng ngắt nhờ vào bộ phận gioăng.
- Van có độ bền cao, tuổi thọ lâu dài, chịu được các tác động bên ngoài.
- Van được sơn phủ Epoxy có khả năng chống gỉ ổn định.
- Van có giá thành rẻ.

Xem thêm: Van bi gang điều khiển khí nén
