Van bi vi sinh điều khiển khí nén

Cập nhật lần cuối ngày 05/01/2023 lúc 05:17 chiều

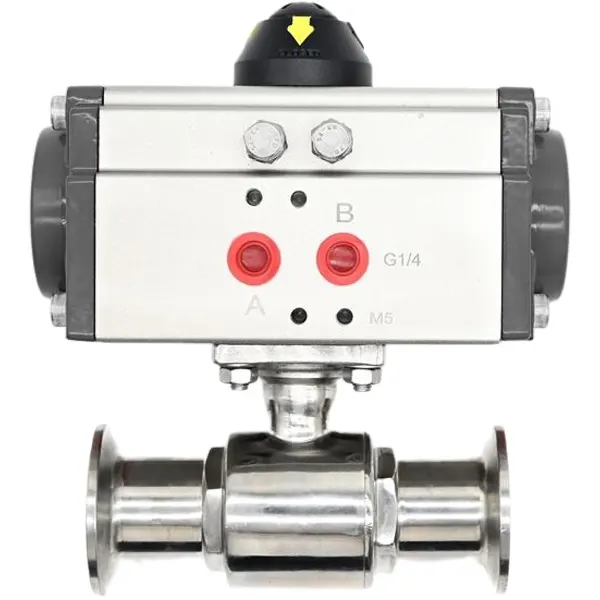

Van bi vi sinh điều khiển khí nén là gì?

Van bi vi sinh điều khiển khí nén là một dòng van bi với cấu tạo từ dòng vật liệu inox vi sinh, là loại vật liệu chế tạo từ vật liệu inox 304 hoặc inox 316, qua quá trình xử lý bề mặt như đánh bóng, mài mịn, dòng vật liệu này mang lại độ bóng nhẵn mịn nhất định, giúp cho vật liệu này luôn đảm bảo đủ điều kiện tiêu chuẩn vệ sinh khi sử dụng trong những ứng dụng liên quan.

Khả năng chống gỉ, chống ăn mòn của van rất tốt, còn có thể ứng dụng được với những môi trường ăn mòn như hóa chất, axid…

Van bi vi sinh điều khiển khí nén được sử dụng với mục đích đóng ngắt dòng lưu chất và điều tiết dòng lưu chất, van thực hiện việc điều khiển thông qua bộ truyền động của van và với dòng van này, bộ truyền động thực hiện nhiệm vụ đóng mở van là một bộ điều khiển khí nén.

Bộ điều khiển khí nén điều khiển van bằng cách sử dụng khí nén được cấp vào chuyển hóa thành chuyển động tạo ra chuyển động của bi van, qua đó điều khiển van đóng mở.

Dòng van bi vi sinh điều khiển khí nén chuyên dụng với những ứng dụng như trong ứng dụng xử lý nước sạch, nước uống, trong lĩnh vực thực phẩm như nước uống, sữa, bia, rượu, đồ ăn…trong lĩnh vực chế biến dược phẩm…

Thông số kỹ thuật của van bi vi sinh điều khiển khí nén

• Kích thước kết nối: DN15 – DN1000
• Vật liệu cấu tạo: Inox 304, inox 316
• Đệm làm kín: EPDM, PTFE, FPM
• Kiểu thân van: 1 PC, 2PC, 3PC
• Số cổng van: 2 ngã, 3 ngã
• Kiểu kết nối: Kết nối kẹp clamp
• Phạm vi nhiệt độ: -10 độ C – 250 độ C
• Phạm vi áp suất: PN10, PN16, PN25
• Môi trường ứng dụng: Ứng dụng trong công nghiệp thực phẩm, công nghiệp hóa học
• Bảo hành: 12 tháng.

Đặc điểm cấu tạo van bi vi sinh điều khiển khí nén

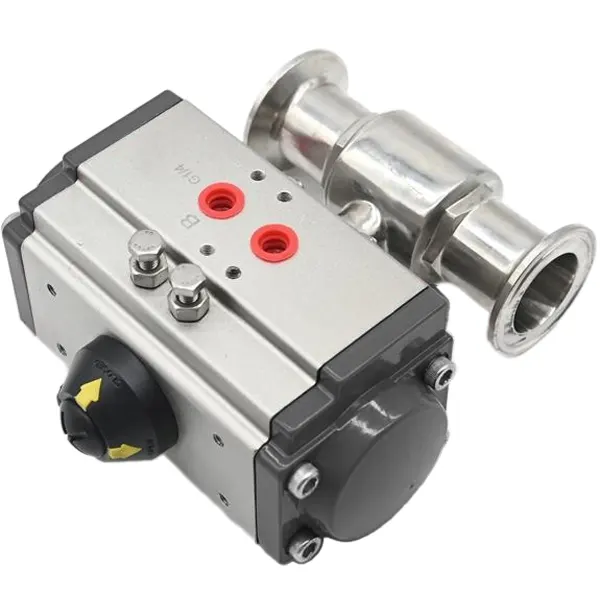

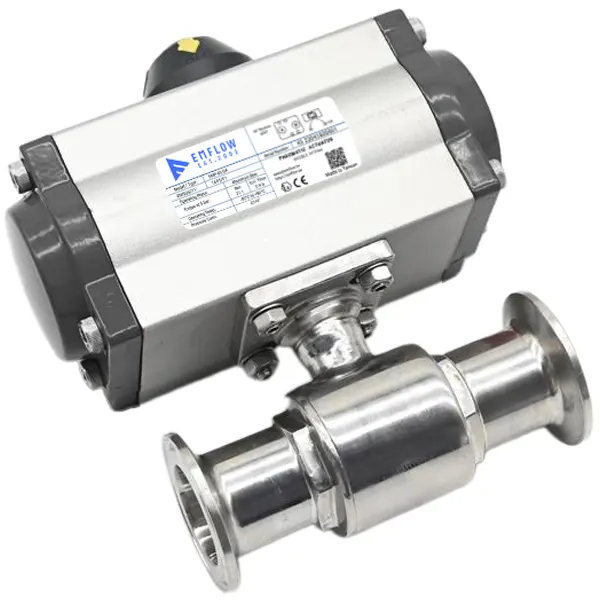

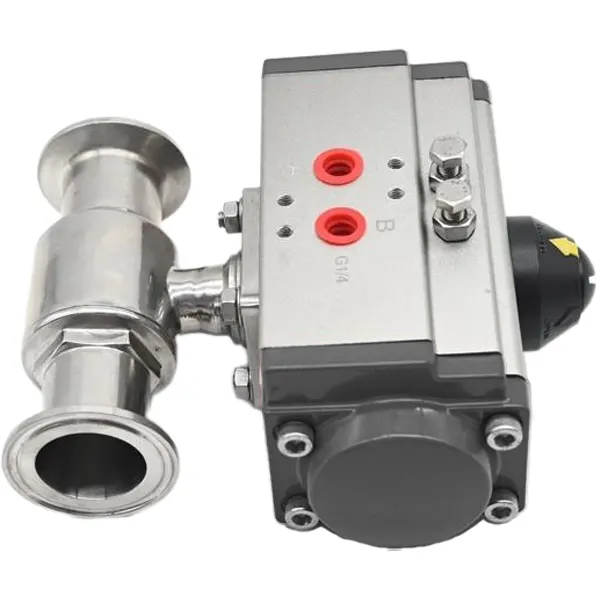

Van được cấu tạo từ hai bộ phận chính: Thân van, bộ điều khiển khí nén

Thân van bi vi sinh: Thân van được cấu tạo từ dòng vật liệu inox vi sinh nó được chế tạo từ vật liệu inox 304, inox 316 do đó có khả năng chống gỉ, chống ăn mòn, chống oxy hóa cực tốt. Với dòng vật liệu này nó còn đảm bảo các tiêu chuẩn vệ sinh, nó có độ bóng, độ nhẵn cao nên tránh được các tình trạng lưu chất bám vào thành van gây mất vệ sinh, là điều kiện phát triển của vi khuẩn. Phần thân van có cấu tạo từ một số bộ phận như thân van, bi van, trục van, tán van, gioăng làm kín.

Bộ điều khiển khí nén: Bộ điều khiển khí nén là một bộ truyền động của van, nó điều khiển hoạt động đóng mở của van. Bộ điều khiển khí nén được thiết kế bao gồm các bộ phận: Thân bộ điều khiển, piston, trục bánh răng, lò xo ( van điện từ khí nén đối với dòng tác động kép).

Thân bộ điều khiển: Phần vỏ bao bọc bên ngoài được cấu tạo từ vật liệu hợp kim nhôm.

Piston: Piston có dạng là đĩa dẹt, được kết nối với thanh răng để khớp với trục bánh răng.

Trục bánh răng: Được kết nối với trục của thân van bi, dẫn động hoạt động của trục van bi này.

Lò xo: Được sử dụng để hỗ trợ trong chu trình đóng mở van của dòng van tác động đơn.

Van điện từ khí nén: Được lắp đặt trong bộ điều khiển khí nén tác động kép, trong bộ điều khiển khí nén tác động kép này nó sử dụng khí nén cho cả chu trình đóng và chu trình mở, do đó không có lò xo để đóng van mà sử dụng van điện từ này để điều chỉnh hướng của dòng khí nén.

Ưu nhược điểm của van bi vi sinh điều khiển khí nén

Ưu điểm của van bi vi sinh điều khiển khí nén

Van được thiết kế để phù hợp với các ngành đòi hỏi yêu cầu về độ vệ sinh cao như những ngành liên quan đến thực phẩm, dược phẩm, bán dẫn, y tế.

Van còn được ứng dụng với những hệ thống lưu chất ăn mòn với một số lưu chất như axid, nước biển, nước muối, bazo…

Van có độ nhẵn bóng cao, có độ thẩm mỹ cao.

Van điều khiển bởi bộ điều khiển khí nén, được điều khiển một cách tự động, phù hợp với những hệ thống tự động hóa.

Thời gian đóng ngắt của dòng van điều khiển khí nén nhanh chóng.

Với kiểu kết nối kẹp clamp van dễ dàng kết nối, dễ dàng tháo lắp, dễ dàng bảo trì.

Van có thể được ứng dụng với môi trường nhiệt độ cao, áp suất cao.

Nhược điểm của van bi vi sinh điều khiển khí nén

Van bi vi sinh điều khiển khí nén có giá thành tương đối cao hơn so với những dòng khác.

Nó chỉ có một kiểu kết nối đó là kẹp clamp.

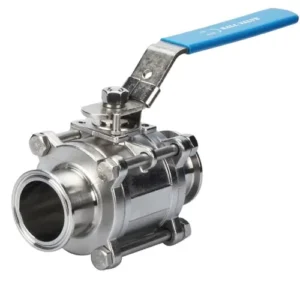

Xem thêm: Van khóa nước
