Van bi thép điều khiển khí nén

Van bi thép điều khiển khí nén là gì?

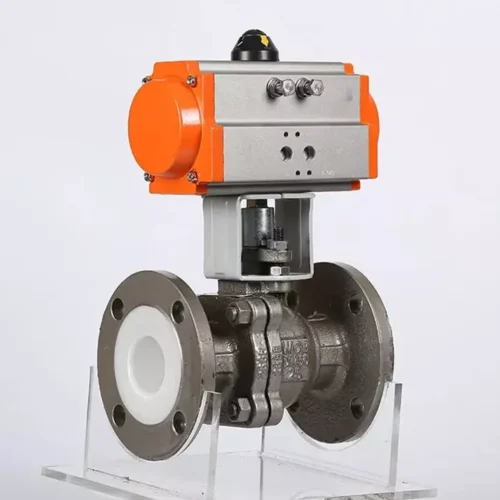

Van bi thép điều khiển khí nén là một dòng van bi, đúng như tên gọi của nó, van bi thép điều khiển khí nén với thiết kế gồm hai bộ phận chính đó là bộ phận van bi được đúc từ dòng vật liệu thép và bộ phận bộ điều khiển khí nén. Van với thiết kế đặc biệt, sử dụng viên bi bằng thép được khoét lỗ rỗng và thiết kế lắp đặt cùng với thân van cùng một số bộ phận khác, giúp van có thể điều khiển dòng chảy trong hệ thống khi được lắp đặt.

Van được thiết kế bởi dòng vật liệu thép đó là thép cacbon, thép WCB.

Van bi thép điều khiển khí nén là một dòng van được điều khiển một cách tự động, chúng sử dụng bộ điều khiển khí nén để điều khiển thông qua áp suất khí nén chứ không cần sử dụng đến sức người để vận hành van. Van có nhiều ưu điểm bởi dòng vật liệu cấu tạo và bộ điều khiển được sử dụng, nó được ứng dụng rộng rãi với các ứng dụng đặc trưng như nhiệt độ cao, áp suất cao và trong các hệ thống tự động hóa.

Thông số mô tả van bi thép điều khiển khí nén

Kích thước van: DN15 – DN200

Vật liệu cấu tạo: Thép WCB

Tiêu chuẩn: ASTM A216

Phạm vi nhiệt độ: -29 độ C – 425 độ C

Phạm vi áp suất: PN16, PN25, PN40, PN60

Bộ truyền động: Bộ điều khiển khí nén

Vật liệu thân bộ truyền động: Hợp kim nhôm

Áp suất khí nén: 2bar – 8bar

Kiểu bộ truyền động: Tác động đơn, tác động kép

Môi trường ứng dụng: Xăng, dầu khí, nước…

Bảo hành: 12 tháng.

Tình trạng: Hàng có sẵn

Đặc điểm cấu tạo của van bi thép điều khiển khí nén

Cấu tạo của van bi thép điều khiển khí nén gồm các bộ phận chính: Thân van bằng vật liệu thép, bi van, trục van, đệm làm kín, bộ điều khiển khí nén.

Thân van: Được đúc từ vật liệu thép là thép cacbon hoặc thép WCB.

Bi van: Bi van được thiết kế khoét lỗ, với cấu tạo từ vật liệu thép hoặc thép không gỉ, được thiết kế lỗ khoét dạng chữ L, chữ T, tròn.

Trục van: Trục van kết nối với bi van có một rãnh nhỏ trên bi van, khớp với trục van.

Đệm làm kín: Đệm làm kín có độ đàn hồi nhất định, để khi khớp với bi, tạo độ kín khi đóng mở.

Bộ điều khiển khí nén: Bộ điều khiển khí nén có hai loại là bộ điều khiển khí nén tác động đơn và bộ điều khiển khí nén tác động kép

Bộ điều khiển khí nén tác động đơn: Có cấu tạo gồm lò xo, piston, trục bánh răng, thanh răng.

Bộ điều khiển khí nén tác động kép: Có cấu tạo gồm piston, trục bánh răng, thanh răng, van điện từ khí nén.

Đặc trưng vật liệu cấu tạo van bi thép điều khiển khí nén

Vật liệu cấu tạo dòng van này là vật liệu thép cacbon, vật liệu thép WCB, dòng vật liệu này có một số đặc điểm như sau:

Vật liệu thép cacbon thường được ứng dụng trong các môi trường không có tính ăn mòn như nước, dầu khí, xăng…

Với mức nhiệt độ hoạt động cao từ -29 độ C đến 425 độ C.

Vật liệu thép có thể làm việc với áp suất cao dưới 32Mpa.

Vật liệu thép được cấu tạo từ hai thành phần chính là sắt và carbon, việc thêm thành phần carbon làm tăng độ bền và độ cứng cho vật liệu thép.

Đặc trưng kết nối của van bi thép điều khiển khí nén

Van bi thép điều khiển khí nén với hai kiểu kết nối được sử dụng phổ biến nhất đó là kết nối bích và kết nối ren, đặc trưng của hai loại van sử dụng hai kiểu kết nối này:

Van bi thép nối bích điều khiển khí nén

Đặc trưng của dòng van này đó là kích thước của dòng van này thường ở những kích thước lớn, kiểu kết nối sẽ thiết kế thêm mặt bích trên van, do vậy một đặc trưng nữa của dòng van này đó là kích thước của van chiếm diện tích nhiều hơn, trọng lượng của van nặng hơn. Ưu điểm của van này mang lại đó là kết nối của nó chắc chắn, tránh tình trạng rò rỉ trong hệ thống.

Van bi thép nối ren điều khiển khí nén

Đặc trưng của dòng van nối ren đó là kích thước van nhỏ, kích thước chỉ từ DN15 – DN50. Với kích thước nhỏ gọn của dòng van này, khi kết nối với hệ thống thường rất đơn giản.

Ưu điểm sử dụng bộ điều khiển khí nén

Việc sử dụng bộ điều khiển khí nén với các dòng van mang lại những ưu điểm sau:

Không tốn sức người, tiết kiệm thời gian, sử dụng lực khí nén để điều khiển van.

Bộ điều khiển khí nén sử dụng an toàn với các lưu chất dễ cháy nổ.

Tốc độ truyền động nhanh, độ linh hoạt cao.

Bộ điều khiển khí nén có giá thành rẻ hơn bộ điện

Dễ dàng điều khiển, vận hành.

Độ chính xác cao, thời gian đóng mở nhanh.

Ưu điểm của van bi thép điều khiển khí nén

Van bi thép điều khiển khí nén có thể được ứng dụng với những môi chất có nhiệt độ cao, áp suất lớn.

Dòng van này có độ bền tốt, tuổi thọ lâu dài.

Van được sử dụng điều khiển bởi bộ điều khiển khí nén, được điều khiển tự động.

Van hoạt động với hiệu suất cao, khả năng đóng mở nhanh chóng.

Van được ứng dụng cùng với một số lưu chất nước, khí, hơi, xăng dầu…

Van ứng dụng phổ biến với mức giá thành rẻ, phù hợp với nhiều yêu cầu.

Ứng dụng của van bi thép điều khiển khí nén

Với những đặc điểm trên của van bi thép điều khiển khí nén, dòng van này thường được sử dụng với những ứng dụng sau:

Lắp đặt trong hệ thống nhiệt cao như nước nóng, hơi nóng với những hệ thống có áp suất lớn.

Lắp đặt với những hệ thống tự động hóa.

Lắp đặt cùng một số hệ thống với lưu chất xăng, dầu, khí, hơi.
