Van bướm tay quay inox là gì?

Van bướm tay quay inox là một dòng van bướm được chế tạo từ inox, dùng để đóng mở hoặc điều tiết dòng chảy của hệ thống đường ống, nó điều chỉnh việc đóng và mở van bằng tay thông qua việc sử dụng tay quay hay còn gọi là vô lăng, vô lăng này được kết nối với một bộ truyền động bánh răng và được kết nối với trục, khi quay vô lăng này, tác dụng lực lên bánh răng và làm quay trục van giúp van có thể đóng mở dễ dàng và nhẹ nhàng.

Vì vậy, dòng van bướm tay quay này thường được ứng dụng trong các hệ thống đường ống lớn hơn, bộ truyền động bánh răng này sẽ mang lại lợi thế cơ học, hoạt động như một đòn bẩy, giúp giảm sức người và tiết kiệm thời gian trong việc đóng mở van.

Van bướm tay quay inox được chế tạo từ vật liệu inox 201, inox 304, inox 316, nó có khả năng chống gỉ, chống oxy hóa và chống ăn mòn tốt, vì vậy nó thường được ứng dụng trong các hệ thống môi chất có tính ăn mòn.

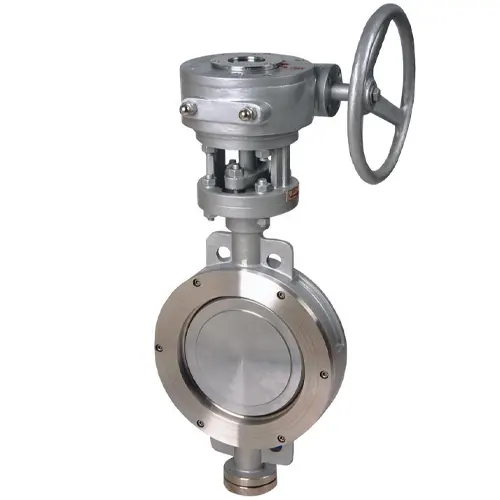

Van bướm tay quay inox

Thông số kỹ thuật van bướm tay quay inox

  • Kích cỡ van: DN50 – DN800.
  • Vật liệu chế tạo: Inox 201, inox 304, inox 316.
  • Gioăng làm kín: PTFE, EPDM, NBR.
  • Áp suất làm việc: 10bar, 16bar, 25bar.
  • Nhiệt độ làm việc: ~ 180 độ C.
  • Kiểu kết nối: Wafer, mặt bích, clamp.
  • Môi trường: Nước sạch, nước bẩn, hóa chất, xăng dầu, khí, hơi…
  • Xuất xứ: Hàn Quốc, Đài Loan, Malaysia.

Cấu tạo của van bướm tay quay inox

Van bướm tay quay inox có cấu tạo cũng giống như các loại van cánh bướm khác, nó khác với van bướm tay gạt inox ở bộ phận truyền động để tác động đóng mở van:

Thân van: Phần thân van được chế tạo từ vật liệu inox 201, inox 304, inox 316, thân van thường được thiết kế mặt bích hoặc tai bích để kết nối với hệ thống đường ống.

Trục van: Trục van thường được chế tạo từ vật liệu inox, nó hoạt động theo chuyển động xoay và kết nối với đĩa để thực hiện chức năng đóng mở van.

Đĩa van: Đĩa van được thiết kế dạng đĩa tròn dẹt, nó thường được chế tạo bằng vật liệu inox, giúp làm việc tốt trong môi trường lưu chất ăn mòn.

Tay quay, vô lăng: Tay quay hay còn gọi là vô lăng, khi điều khiển đóng mở van, người vận hành sẽ tác động lực lên vô lăng này.

Hộp số: Hộp số này bên trong chứa các bánh răng, hỗ trợ lực cho hoạt động đóng mở trở nên dễ dàng hơn.

Gioăng làm kín: Giúp van hạn chế rò rỉ khi hoạt động, làm kín giữa bộ phận thân van và đĩa van.

Cấu tạo của van bướm tay quay inox

Ưu điểm của van bướm tay quay inox

Van bướm tay quay inox giúp cho việc đóng mở trong các hệ thống lớn trở nên dễ dàng.

Van có khả năng làm việc trong hệ thống đường ống lớn với áp suất lớn.

Vật liệu inox của van giúp van có khả năng chống ăn mòn tốt, có thể làm việc trong các môi chất ăn mòn.

Dòng van có cấu tạo đơn giản, ít bộ phận hơn nên giá thành cũng rẻ hơn dòng van bi.

Van có kết nối đơn giản, dễ dàng lắp đặt và dễ dàng sử dụng.

Ưu điểm của van bướm tay quay inox

Nhược điểm của van bướm tay quay inox

Việc điều tiết chất lỏng bởi van có độ chính xác không cao, chỉ nên dùng để điều khiển hoạt động đóng mở.

Việc sử dụng van có thể gây tổn thất áp suất của dòng chảy, bởi đĩa van gây ảnh hưởng, gián đoạn dòng chảy.

Khả năng đóng mở của van bướm tay quay inox lâu hơn, tốn thời gian hơn.

Ứng dụng của van bướm tay quay inox

Như đã nói ở trên, van bướm tay quay inox thường được ứng dụng trong các hệ thống đường ống có kích thước lớn và sử dụng trong các hệ thống môi chất có tính ăn mòn, một số hệ thống thường sử dụng dòng sản phẩm này như:

Hệ thống xử lý, cấp thoát nước sạch, xử lý nước thải.

Ứng dụng trong các hệ thống của nhà máy hóa chất như dòng van bướm nhựa vô lăng .

Ứng dụng nhà máy hóa dầu, nhà máy dầu khí.

Ứng dụng trong các nhà máy bột giấy và giấy.

Ứng dụng trong các hệ thống xử lý nhiên liệu.

Ứng dụng trong các môi trường có tính chất ăn mòn và oxy hóa.

Ứng dụng van bướm tay quay inox

Một số lưu ý khi lắp đặt van bướm tay quay inox

Đối với các dòng van này khi lắp đặt có một số lưu ý như sau:

Khi lắp đặt van vào đường ống, đảm bảo chúng không bị căng, nén, uốn, hay bị các tác động bên ngoài.

Khi lắp van, không nên để đĩa van trong trạng thái đóng hoàn toàn, điều này có thể khiến đĩa van bị kẹt.

Đối với van tay quay inox mặt bích hãy đảm bảo rằng chúng có cùng tiêu chuẩn mặt bích với ống.

Khi lắp đặt van với mặt bích, đảm bảo các mối nối được căn chỉnh đúng, không bị sai lệch vị trí.

Lắp đặt van bướm tay quay inox
