Van bướm xi măng điều khiển điện

Cập nhật lần cuối ngày 04/01/2023 lúc 11:35 sáng

Giới thiệu van bướm xi măng điều khiển điện?

Van bướm xi măng là gì?

Van bướm xi măng là tên gọi chung của một dòng van chuyên dụng cho xi măng, bột…dòng van này có một số thiết kế đặc biệt để có thể dùng cho lưu chất là các chất rắn, bột, xi măng. Nó thường được lắp đặt tại các silo, thùng phễu chứa lưu chất…Một số nơi cũng gọi nó là van bướm silo.

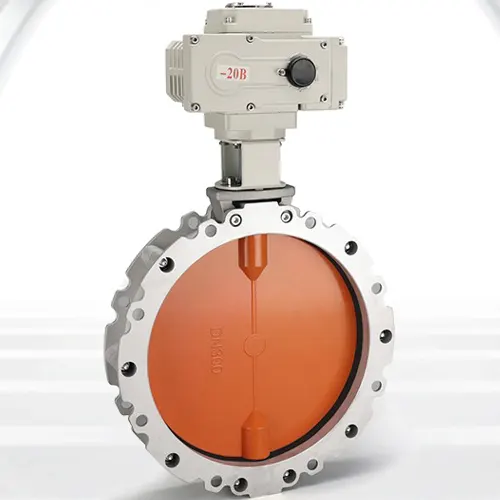

Van bướm xi măng điều khiển điện là gì?

Van bướm xi măng điều khiển điện là một dòng van tự động, nó được kết nối với một bộ điều khiển điện và sử dụng nguồn điện được cấp vào để chuyển hóa nguồn điện thành động năng và điều khiển hoạt động của van.

Các dòng van bướm xi măng điều khiển điện thường sử dụng nguồn điện áp là 22V, 220V và 380V, do đó cần kết nối với nguồn điện phù hợp với van, van mới có thể hoạt động bình thường.

Dòng van này thường được ứng dụng tại các hệ thống đường ống vận chuyển nguyên liệu trong các nhà máy sản xuất xi măng, bột, than, thực phẩm…

Các sản phẩm van bướm xi măng điều khiển điện được sử dụng khá phổ biến bởi chúng tiện lợi trong việc điều khiển, hiệu suất hoạt động cao, vận hành dễ dàng.

Thông số kỹ thuật van bướm xi măng điều khiển điện

• Kích thước van: DN50 – DN1000
• Vật liệu thân van: Inox, nhựa, gang, thép…
• Gioăng làm kín: Cao su NBR, EPDM, PTFE
• Kiểu kết nối: Mặt bích, kẹp
• Áp suất làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: Max 120 độ C
• Vật liệu thân bộ điều khiển: Hợp kim nhôm
• Điện áp sử dụng: 24V, 220V, 380V
• Môi trường làm việc: Bột, xi măng, than, phân bón…
• Xuất xứ: Trung quốc, Nhật Bản, Hàn Quốc, Đài Loan
• Bảo hành: 12 tháng.

Cấu tạo van bướm xi măng điều khiển điện

Thân van bướm

Dòng van này cũng tương tự như các dòng van bướm khác nó có cấu tạo bao gồm thân van, đĩa van, trục van. Để phù hợp với lưu chất rắn, hạt nên dòng van này thiết kế không có gioăng làm kín. Đây cũng chính là điểm đặc biệt của dòng van này.

Bộ điều khiển điện

Vì là dòng van điều khiển nên loại van này có trang bị một bộ truyền động bằng điện.

Bộ điều khiển điện để kết nối với van bướm xi măng điều khiển điện được cấu tạo từ các bộ phận như sau:

Thân: Phần thân của bộ điều khiển điện bao gồm toàn bộ phần vỏ bao bên ngoài của bộ điều khiển điện, phần thân này thường được cấu tạo từ vật liệu hợp kim nhôm.

Bảng mạch điện: Bảng mạch điện là bộ phận rất quan trọng của bộ điều khiển điện, bảng mạch điện này sẽ kết nối nguồn điện với động cơ.

Mô tơ: Mô tơ của bộ điều khiển nhận tín hiệu từ bảng mạch điện và chuyển hóa nguồn điện năng thành động năng, tạo mô men xoắn điều khiển trục van.

Bánh răng: Bánh răng được thiết kế để trợ lực cho mô tơ.

Công tắc giới hạn hành trình: Công tắc này có nhiệm vụ ngắt nguồn điện khi van ở trạng thái đóng hoặc mở hoàn toàn.

Bảng hiển thị trạng thái đóng mở: Bộ phận này sẽ hiển thị trạng thái của van ra bên ngoài, để dễ dàng quan sát.

Phân loại van bướm xi măng điều khiển điện

Van bướm xi măng điều khiển điện có thể được phân loại dựa theo vật liệu cấu tạo các vật liệu cấu tạo van là inox, gang, nhựa, thép và tất nhiên những dòng vật liệu này sẽ được ứng dụng vào những mục đích khác nhau, tùy vào lựa chọn của khách hàng. Ta phân loại sản phẩm van bướm điều khiển điện như sau:

Van bướm xi măng inox điều khiển điện

Giống như tên gọi của nó, sản phẩm này có cấu tạo phần thân van được chế tạo từ vật liệu inox. Đối với dòng vật liệu này, đặc trưng của nó là khả năng chống gỉ, chống ăn mòn, chịu áp suất, nhiệt độ tốt.

Các van này đảm bảo độ bền tốt, tuổi thọ cao tuy nhiên giá thành của các van từ vật liệu inox này cao hơn. Để tránh tốn kém chi phí hãy lựa chọn các sản phẩm thích hợp với ứng dụng của mình.

Van bướm xi măng gang điều khiển điện

Dòng van này có phần thân van được cấu tạo từ vật liệu gang, vật liệu gang khá được ưa chuộng vì nó có giá thành rẻ mà chất lượng lại tốt, khả năng làm việc tương đối ổn định, hiệu suất cao.

Van bướm xi măng nhựa điều khiển điện

Dòng van này có các bộ phận như thân van, đĩa van của nó được cấu tạo từ dòng vật liệu nhựa. Bộ phận điều khiển cũng giống như các dòng khác, đối với dòng van này, nó cho khả năng vệ sinh dễ dàng, vật liệu nhựa nhẹ và rẻ.

Van bướm xi măng thép điều khiển điện

Cũng giống như các dòng van kể trên trên, dòng van này cũng được kết nối với một bộ điều khiển điện và phần thân van này có cấu tạo từ vật liệu thép. Việc cấu tạo từ dòng vật liệu thép giúp mang lại nhiều ưu điểm như khả năng chịu nhiệt cao, áp suất cao của van này rất tốt.

Lắp đặt và bảo dướng van bướm xi măng điều khiển điện

Van bướm xi măng điều khiển điện khi lắp đặt cần lưu ý:

Lắp đặt kích thước van phù hợp với các silo, thùng, bồn chứa…

Cần chú ý lắp đặt đúng nguồn điện áp, nếu điện áp không trùng phải sử dụng bộ chuyển đổi.

Lắp đặt nguồn điện với bộ điều khiển cần chú ý đến bảng mạch của bộ điều khiển.

Cần chú ý tiêu chuẩn bích của van: Các hệ thống có thể sử dụng các van có tiêu chuẩn mặt bích khác nhau, các van này cho

Đối với vấn đề bảo dưỡng các van này cần chú ý các vấn đề:

Bôi trơn các bộ phận cơ khí thường xuyên giúp van luôn vận hành trơn tru.

Kiểm tra các cơ cấu truyền động theo định kỳ để xác định các lỗi và sửa chữa các van kịp thời tránh gây ảnh hưởng tới hoạt động của toàn bộ hệ thống.

Đối với dòng van này cần lưu ý là cần vệ sinh van thường xuyên, vì lưu chất này dễ gây tắc nghẽn.
