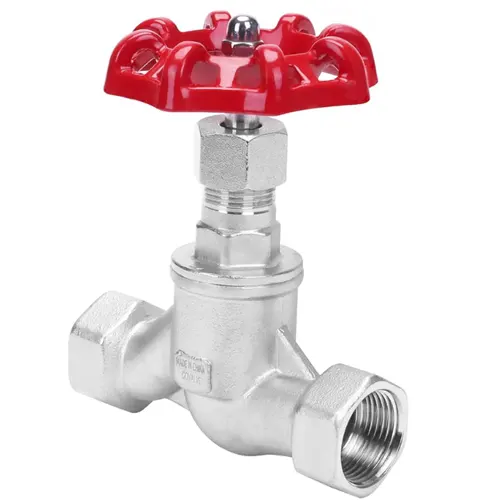

Van cầu lắp ren

Van cầu lắp ren là gì?

Van cầu lắp ren là một dòng van cầu được thiết kế tiện ren trong để kết nối với đường ống có kết nối ren ngoài. Van cầu lắp ren được ứng dụng lắp đặt trong hệ thống nhằm mục đích đóng ngắt dòng lưu chất nhờ việc nâng hạ đĩa van, ngoài ra các van này còn có khả năng điều tiết dòng chảy nhờ việc điều chỉnh góc độ đĩa van.

Do thiết kế tiện ren sử dụng kiểu kết nối ren nên các van này chỉ có các kích thước từ DN15, DN20, DN25, DN32, DN40, DN50, DN65, DN80. Dòng van này được ứng dụng để lắp đặt trong các hệ thống nhỏ do đặc trưng của kiểu kết nối ren là chỉ chịu được áp suất thấp.

Thông số kỹ thuật của van cầu lắp ren

• Kích thước van: DN15 – DN80
• Kiểu kết nối: Lắp ren
• Vật liệu chế tạo: Đồng, gang, inox…
• Áp lực làm việc: 10bar, 16bar, 25bar
• Nhiệt độ làm việc: Tối đa 300 độ C tùy vào từng vật liệu
• Xuất xứ: Trung Quốc, Đài Loan, Hàn Quốc, Nhật Bản…
• Bảo hành: 12 tháng

Cấu tạo của van cầu lắp ren

Van cầu lắp ren có cấu tạo tương tự như các dòng van cầu khác, có cấu tạo gồm: Thân van, trục van, đĩa van, nắp van, bộ truyền động, gioăng làm kín. Cấu tạo cụ thể của từng bộ phận như sau:

Thân van: Phần thân van có thể được chế tạo từ những dòng vật liệu khác nhau, phần thân van này sẽ được tiện ren trong ở phần đầu vào và đầu ra của lưu chất, phần tiện ren này sẽ được kết nối với hai đầu đường ống có thiết kế tiện ren ngoài.

Trục van: Phần trục van sẽ được chế tạo bằng vật liệu thép không gỉ, phần trục van sẽ được kết nối với đĩa van và bộ phận tay quay.

Đĩa van: Đĩa van có thể có dạng đĩa tròn hoặc đĩa trục được thiết kế để nằm gọn với ghế van, giúp tạo thành một đệm kín để đóng ngắt lưu chất.

Nắp van: Phần nắp van này được kết nối với phần thân van qua mối nối ren phía trên đầu thân van.

Bộ truyền động: Bởi vì dòng van này có kích thước nhỏ nên bộ truyền động của dòng van này thường là tay quay, hay còn được gọi là vô lăng hoặc tay vặn, kiểu điều khiển này rất phổ biến và vận hành dễ dàng.

Gioăng làm kín: Các vòng gioăng này được thiết kế lắp ở trục van và đĩa van, được làm từ vật liệu cao su mềm EPDM hoặc là cao su teflon.

Đặc điểm của van cầu lắp ren

Van sử dụng kiểu kết nối ren để kết nối với đường ống.

Các van này có khả năng điều tiết dòng chảy tốt.

Dòng van này sẽ gây ra tổn thất áp suất đến dòng chảy bởi thiết kế hình dáng của nó

Có các loại được cấu tạo từ các dòng vật liệu khác nhau như đồng, gang, inox.

Thiết kế đa dạng mẫu mã, hình dáng.

Van có hai dạng chính là van cầu lắp ren dạng bầu và van cầu lắp ren dạng chữ ngã.

Sản phẩm được thiết kế có các kích thước từ DN18 – DN80

Van có thiết kế nhỏ gọn, đơn giản rất phù hợp với các không gian nhỏ.

Kiểu kết nối ren mang lại sự tiện lợi, linh hoạt và dễ dàng lắp đặt.

Van có kiểu điều khiển là tay quay, kiểu điều khiển này vận hành dễ dàng mà lại nhỏ gọn tiết kiệm diện tích.

Các dòng van cầu lắp ren

Van cầu đồng lắp ren

Với thiết kế chất liệu là đồng thau hoặc đồng đỏ, các dòng van được chế tạo từ vật liệu đồng đều có khả năng chống gỉ tương đối tốt và độ bền cũng cao. Đặc biệt dòng van được làm từ vật liệu này có giá thành rẻ nên rất được ưa chuộng.

Thông số kỹ thuật của sản phẩm van cầu lắp ren đồng

• Vật liệu chế tạo: Đồng thau, đồng đỏ…
• Kích thước van: DN15 đến DN80
• Kiểu kết nối: Lắp ren
• Môi trường làm việc: Nước, hơi, khí, một số chất ăn mòn…
• Áp suất làm việc : PN10, PN16
• Nhiệt độ làm việc : ~300 độ C
• Xuất xứ : Trung Quốc, Đài Loan, Nhật Bản
• Bảo hành: 12 tháng

Van cầu gang lắp ren

Được gọi như vậy bởi nó được chế tạo từ vật liệu gang, thông thường là vật liệu gang dẻo hoặc gang xám, vậy vật liệu gang có đặc tính gì? Vật liệu gang mang lại cho van khả năng chịu lực tốt, chịu va đập tốt và có thể chịu được áp suất cao bởi vật liệu gang có độ bền cơ học cao. Ngoài ra vật liệu gang còn có khả năng chịu mài mòn tốt vì vậy nó thường được sử dụng cho các lưu chất có chứa tạp chất, cặn, gây mài mòn van.

Thông số kỹ thuật của van cầu gang lắp ren

• Vật liệu chế tạo: SUS201, SUS304, SUS316.
• Kích thước van: DN15 – DN80.
• Kiểu kết nối: Lắp ren.
• Bộ truyền động: Tay quay.
• Môi trường làm viêc : Nước, khí, hơi, axid, bazo, kiềm, nước biển…
• Nhiệt độ làm việc: ~220 độ C.
• Áp suất làm việc : PN10, PN16.
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan.
• Bảo hành: 12 tháng.

Van cầu inox lắp ren

Được chế tạo từ các dòng vật liệu inox 201, inox 304, inox 316. Những dòng vật liệu này có đặc tính rất nổi trội như chống gỉ tốt, chống ăn mòn tốt, làm việc được trong những môi trường có tính ăn mòn và môi trường có nhiệt độ cao và áp suất cao. Dĩ nhiên đồng nghĩa với nó, giá thành của dòng sản phẩm van cũng sẽ cao hơn hai dòng van còn lại.

Thông số kỹ thuật của sản phẩm van cầu lắp ren bằng inox

• Kích thước van: DN15 – DN80.
• Vật liệu chế tạo: Gang dẻo, gang xám…
• Kiểu kết nối: Lắp ren.
• Môi trường làm việc : Nước sạch, nước thải, nước biển, khí, hơi…
• Nhiệt độ làm việc : ~90 độ C.
• Áp suất làm việc: PN10, PN16.
• Xuất xứ: Trung Quốc, Đài Loan…
• Bảo hành: 12 tháng.
