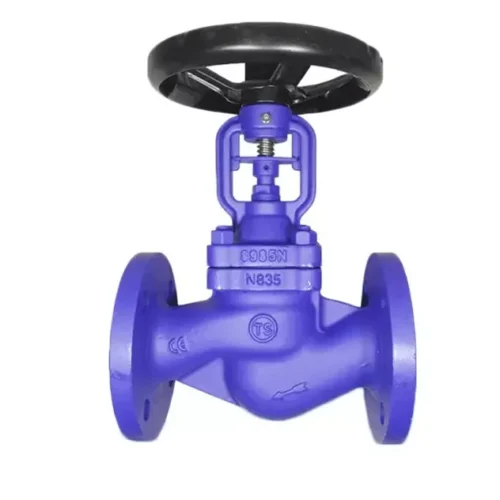

Van cầu mặt bích là gì?

Để tìm hiểu về van cầu mặt bích là gì trước hết ta cần phải tìm hiểu về van cầu là gì trước, trước hết giải thích vì sao nó lại có tên là van cầu, bởi thiết kế van có hình dáng thân van là dạng cầu, nên nó được đặt tên theo hình dạng của nó, cấu tạo của nó có một vách ngăn ở trong thân van, chia thành hai ngăn, trên vách ngăn đấy có một lỗ khoét, lỗ khoét này thường được gọi là ghế van, ghế van này để cho dòng chảy chảy qua khi van mở, nó hoạt động đóng mở nhờ một đĩa van được kết nối với trục van, trục van sẽ nâng lên hạ xuống cùng với đĩa van bịt kín ghế van giúp chặn dòng lưu chất.

Van cầu mặt bích là loại van cầu có kiểu kết nối bích để kết nối với hệ thống. Có cấu tạo gồm: thân van, đĩa van, nắp van, ghế van, trục van, gioăng làm kín và bộ phận dùng để điều khiển đóng mở van.

Các loại van cầu mặt bích phổ biến

Van cầu mặt bích gang

Loại vật liệu gang có rất nhiều các ưu điểm nổi trội vì vậy các sản phẩm được chế tạo từ gang cũng sẽ chứa các đặc tính của gang. Như van cầu mặt bích gang có những ưu điểm như nó có thể chịu nén tốt, chịu tải tĩnh tốt, tuy nhiên khả năng chịu va đập của van lại kém. Van lại được chia làm các loại như gang cầu, gang xám, gang dẻo.

Khi sử dụng các dòng sản phẩm được làm từ vật liệu gang khách hàng cần phải chú ý tới thông số làm việc. Ở đây, van cầu mặt bích bằng gang chỉ có thể ứng dụng trong điều kiện làm việc 120 độ C nếu lớn hơn con số này khách hàng cần chuyên qua sử dụng bằng vật liệu gang.

Bên cạnh nhiệt độ thì môi trường làm việc cũng là một trong những yếu tố mà khách hàng cần chú ý tới khi lựa chọn van. Không được đánh giá quá cao về khả ứng dụng như van inox, để sử dụng van một

Hiện tại Viva đang cung cấp các dòng van gang với hai hình dáng thiết kế chữ ngã hoặc dạng bầu, nếu khách hàng từng sử dụng qua các dòng van cầu có thể thấy đây là hai kiểu thiết kế chính được sử dụng để chế tạo.

Van cầu mặt bích inox

Trong những môi trường có tính ăn mòn thì người ta thường xử dụng van inox thay vì van cầu gang, vì loại van này được chế tạo từ inox là một loại thép không gỉ vì thế nó sẽ làm việc tốt trong các môi trường này, nó có ưu điểm là chống gỉ sét, chống oxy hóa ngoài ra nó cũng có độ bền tốt.

Với những ưu điểm từ vật liệu inox phần lớn khách hàng đều lựa chọn sản phẩm ứng dụng cho các nhà máy sản xuất hoá chất và một số lưu chất có tính chất ăn mòn, khi đó những ưu điểm đến từ vật liệu inox sẽ được phát huy hoàn toàn.

Ngoài ra với một số hệ thống hơi nước bình thường mình thấy cũng có khách hàng lựa chọn van inox để sử dụng, tuy giá thành có cao hơn so với dòng van gang thế nhưng những gì mà khách hàng nhận lại rất nhiều từ độ bền cho tới hiệu quả làm việc.

Tương tự như dòng van thì van inox cũng được thiết kế theo hai dạng chính đó là chữ ngã và dạng bầu thông qua hình ảnh bên dưới khách hàng có thể thấy, với thiết kế dạng bầu thì phần thân van có phàn to hơn một chút, điều này đồng nghĩa với việc vật liệu được sử dụng để chế tạo nhiều hơn tác động trực tiếp đến giá thành.

Lưu ý: Khi lựa chọn van inox khách hàng nên ưu tiên lựa chọn các dòng sản phẩm được làm từ vật liệu inox 304 để đảm bảo độ bền không nên dùng hàng được làm từ inox 201 chất lượng rất kém. Trên thị trường hiện nay có rất nhiều sản phẩm đang đang chế tạo từ inox 201 với ngoại hình giống hệt, tránh tình trạng mua nhầm hay bị lừa.

Van cầu mặt bích thép

Có khả năng làm việc trong môi trường có độ khắc nghiệt, nó có thể chịu được áp suất cao và nhiệt độ lớn, tuy nhiên vì là vật liệu thép nên nó khá dễ bị ăn mòn, vì thế nó thường được sơn một lớp sơn chống gỉ epoxy màu xanh để khắc phục nhược điểm này.

Van cầu mặt bích được chế tạo từ vật liệu thép là dòng sản phẩm được sản xuất ra nhằm hướng tới các hệ thống làm việc có nhiệt độ cao.

Nếu khách hàng từng sử dụng qua các dòng van bi thép có thể thấy, nhiệt độ làm việc của các dòng van thép có thể lên tới 300 đến 400 độ C, đây là dải nhiệt độ không phải dòng van nào cũng có thể ứng được.

Một cách dễ dàng để nhận biết van có phải được chế tạo từ vật liệu thép hay không quý khách hàng cứ để ý trên thân xem có dòng chữ WCB hay không, đây là dòng chữ ý kiếu hiệu cho vật liệu thép.

Đối với dòng van thép không chỉ đáp ứng được khả năng ứng dụng trong nhiệt độ ngay cả áp lực làm việc van thép cũng cao hơn so với van gang và inox.

Tại Viva đối với van cầu mặt bích bằng thép luôn có có áp lực làm việc đạt chuẩn PN25.

Ba hình thức vận hành trên van cầu mặt bích

Van cầu mặt bích là một trong số các dòng được sử dụng để đóng mở hoặc điều lưu lượng trên đường ống, chính vì vậy mà cách thức vận hành để đóng mở sản phẩm khá đa dạng. Dưới đây là ba hình thức vận hành chính của van:

Vận hành bằng tay quay

Tay quay được xem là hình thức vận hành dạng cơ được sử dụng cho các dòng van bướm, van cổng, van bi rất nhiều đặc biệt là những sản phẩm có kích thước lớn.

Tay quay được chế tạo từ hai dòng vật liệu chính đó là vật liệu gang và vật liệu thép, bên ngoài được phủ thêm lớp sơn nhằm gia tăng độ bền.

Điểm mạnh của tay quay đó là đem lại quá trình đóng mở van khá nhẹ ngay cả khi ứng dụng trên van có kích thước DN400 trở lên.

Vận hành bằng bộ điều khiển điện

Bộ điều khiển điện được xem là một trong những bộ điều khiển điện đại nhất đang sử dụng cho các dòng van công nghiệp. Bộ điện được sử dụng cho van cầu mặt bích khác biệt hoàn toàn so với bộ điện ứng dụng cho van bướm hay van bi.

Điện áp thì vẫn sử dụng các dòng điện áp như 24v, 220v, 380v tùy vào kích thước của van. Van càng lớn lực kéo càng nhiều cần sử dụng điện áp 380v, còn lại những dòng có kích thước vừa và nhỏ thì sử dụng hai dòng điện áp còn lại.

Vận bàng bằng bộ điều khí nén

So với bộ điện thì bộ điều khiển khí nén sẽ có giá thành rẻ hơn chút, đổi lại khi sử dụng van khí nén cần có máy tạo khí nén tùy vào số lượng của van mà hệ thống khí nén sẽ được thiết kế lớn nhỏ khác nhau.

Ứng dụng của van cầu mặt bích

Sản phẩm được ứng dụng cho đa dạng các loại lưu chất như khí, hơi, dầu, nước

Ứng dụng trong các ngành công nghiệp như công nghiệp hóa chất, công nghiệp đóng tàu, công nghiệp chế tạo giấy hay công nghiệp luyện kim.

Ngoài ra có thể thấy, nó được ứng dụng phổ biến nhất là trong các hệ thống đường ống cấp thoát nước, hệ thống xử lý nước thải.

Hướng dẫn lắp đặt và bảo trì van cầu mặt bích

Lưu ý khi lắp đặt van cầu mặt bích

Khi lựa van cần lưu ý một số vấn đề như: Kích thước của van, chất liệu của van, tiêu chuẩn mặt bích của van: một số tiêu chuẩn như BS, JIS, DIN, ANSI, để lựa chọn van phù hợp với hệ thống, sau đấy tiến hành lắp đặt theo các bước sau đây:

Bước 1: Làm sạch bề mặt trong và ngoài van, loại bỏ bao bì, mảnh vỡ, bụi bẩn, đảm bảo van sạch và bên trong van không có nước hoặc hơi ẩm.

Bước 2: Đặt van vào vị trí cần kết nối, lưu ý cần đặt van theo đúng chiều của nó, chiều của dòng chảy và chiều của mũi tên phải trùng với nhau.

Bước 3: Tiến hành siết chặt các bu lông theo mô hình đường chéo.

Bước 4: Nâng dần áp suất bên trong để kiểm tra mặt bích và bu lông được kết nối chính xác và không bị rò rỉ.

Bước 5: Nâng áp suất bên trong lên mức vận hành và kiểm tra lại xem van có hoạt động bình thường không.

Bảo trì van cầu mặt bích

Nếu không được bảo trì thường xuyên, van sẽ nhanh chóng hỏng và tuổi thọ của van sẽ bị giảm.

Thường xuyên kiểm tra van theo định kỳ, kiểm tra tại phần thân van và các mối nối của van để đảm bảo van không bị nứt hay rò rỉ.

Tra mỡ vào trục van để van hoạt động trơn tru.

Tiến hành siết chặt bu lông thường xuyên.
