Van cầu thép

Cập nhật lần cuối ngày 08/02/2023 lúc 11:42 sáng

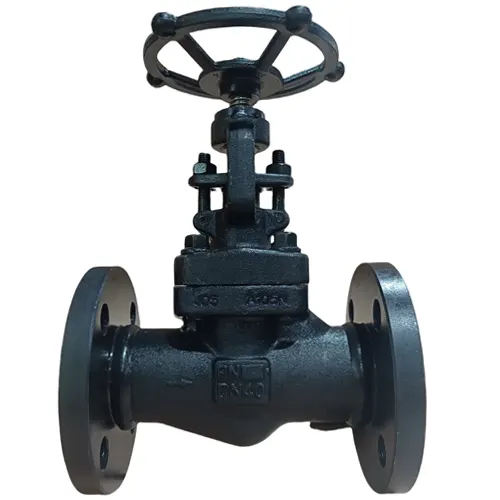

Van cầu thép là gì?

Van cầu thép được đúc bằng vật liệu thép đúc, thép cacbon, thép hợp kim, van điều khiển đóng mở bằng cách điều khiển đĩa van di chuyển theo phương vuông góc lên xuống rời khỏi ghế van. Được đúc bằng dòng vật liệu thép nên dòng van này có độ bền cơ học rất cao, nó có độ cứng, độ chịu mài mòn tốt và chịu lực va đập tốt và khả năng chịu được nhiệt độ cao lên tới 450 độ C.

Dòng van này cho khả năng đóng ngắt và điều tiết lưu chất rất tốt, nó có thể được lắp đặt trong hệ thống theo phương ngang hoặc phương thẳng đứng. Dòng van cầu có thể được sử dụng để điều khiển, điều tiết các dạng lưu chất như khí, nước, hơi, xăng, dầu. Nó có ứng dụng rất đa dạng và được sử dụng rất phổ biến trong nhiều hệ thống.

Dựa theo hình dáng phần thân van thì có thể phân van thành hai dạng đó là van cầu thép dạng chữ ngã và can cầu thép dạng cầu. Van có dải kích thước rất đa dạng từ DN15 đến DN500, lắp đặt phù hợp các hệ thống từ nhỏ đến lớn.

Một số dòng vật liệu khác phổ biến được sử dụng để chế tạo van có thể kể đến như: inox, gang, đồng. Do đó các dòng van có thể phân thành van cầu inox, van cầu đồng, van cầu gang, van cầu thép

Thông số kỹ thuật của van cầu thép

• Vật liệu chế tạo: Thép đúc, thép cacbon, thép hợp kim…
• Kích thước van: DN15 – DN500
• Gioăng làm kín: EPDM, PTFE…
• Kiểu kết nối: Ren, hàn, mặt bích…
• Kiểu điều khiển: Tay quay, điều khiển điện, điều khiển khí nén.
• Phạm vi áp suất làm việc: PN10, PN16, PN25, PN40
• Phạm vi nhiệt độ làm việc: – 20 độ C – 450 độ C.
• Môi trường làm việc: Nước, khí, hơi, dầu, xăng, nhiên liệu…
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc…
• Bảo hành: 12 tháng.

Cấu tạo và nguyên lý làm việc của van cầu thép

Dòng van này có cấu tạo tương tự như những dòng van cầu khác: nó cấu tạo gồm các bộ phận đó là: thân van, trục van, đĩa van, gioăng làm kín, bộ phận truyền động. Các bộ phận thân van đĩa van và trục van sẽ được đúc bằng các vật liệu thép là thép cacbon, thép hợp kim, thép đúc.

Van hoạt động theo nguyên lý trục trượt, trục van sẽ trượt lên trượt xuống để rời khỏi ghế van hoặc bịt kín ghế van, ghế van này là vị trí phân cách thân van thành hai khoang riêng biệt và dòng lưu chất sẽ chảy qua bộ phận ghế van này để lưu thông. Van được điều khiển bằng cách quay tay quay hoặc sử dụng bộ điều khiển khí nén, bộ điều khiển điện để tác dụng lực lên trục van khiến trục van và đĩa có thể di chuyển.

Đặc điểm của van cầu thép

Dòng van này có khả năng làm việc trong môi trường áp lực lớn, dải áp suất làm việc của dòng van này có thể lên tới PN40.

Vật liệu thép có độ bền cao, chịu lực tốt, chịu mài mòn tốt nên tuổi thọ của dòng van cầu thép cũng sẽ lâu dài hơn.

Dòng van này có ưu điểm nổi trội đó là nó có thể làm việc được trong môi trường nhiệt độ khắc nghiệt, nó có thể làm việc được trong nhiệt độ thấp xuống -20 độ C và nhiệt độ tối đa mà nó có thể làm việc tốt lên đến 450 độ C.

Là dòng van có khả năng đóng ngắt và điều tiết các dòng lưu chất rất tốt.

Ứng dụng van cầu thép

Dòng van cầu thép có thể được ứng dụng ở hầu hết các hệ thống, một số ứng dụng tiêu biểu như:

Nó được ứng dụng trong các hệ thống đường ống dẫn nhiên liệu trong các nhà máy.

Được ứng dụng trong công nghiệp dầu mỏ, hệ thống hóa dầu, lọc dầu, dẫn dầu…

Ứng dụng trong các hệ thống đường ống của các nhà máy công nghiệp các xí nghiệp, các công ty.

Ứng dụng trong các nhà máy hơi nóng, hơi nước, lò hơi…

Ngoài ra nó còn có thể được ứng dụng trong ngành công nghiệp hóa chất..

Phân loại van cầu thép

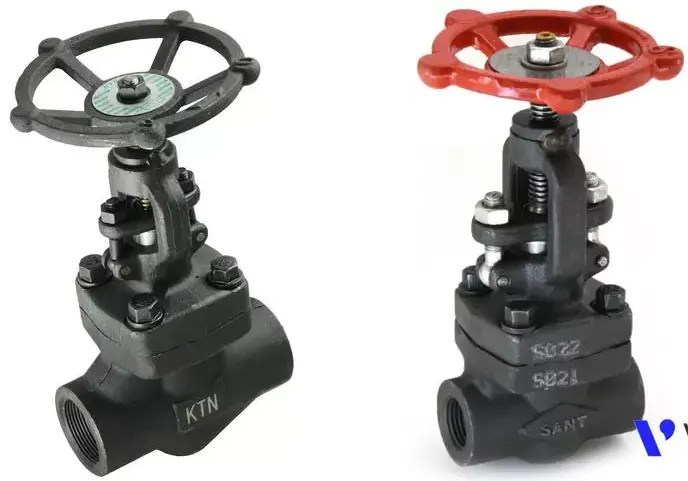

Van cầu thép lắp ren

Kiểu kết nối ren là kiểu kết nối rất quen thuộc và phổ biến, các dòng van hơi thép ren có kích thước nhỏ gọn, thiết kế tiện ren lắp đặt nhanh chóng và dễ dàng, dòng van này có thể tháo rời ra một cách dễ dàng để bảo trì hệ thống, tuy nhiên dòng van này không phải là một lựa chọn hợp lý cho các hệ thống lớn với áp lực làm việc quá lớn.

Van cầu thép lắp bích

Dòng van này thường được ứng dụng trong công nghiệp, thường được lắp đặt trong các hệ thống áp lực cao, do đặc trưng của kiểu kết nối bích này là chịu áp lực cao, làm việc trong điều kiện áp suất cao ổn định.

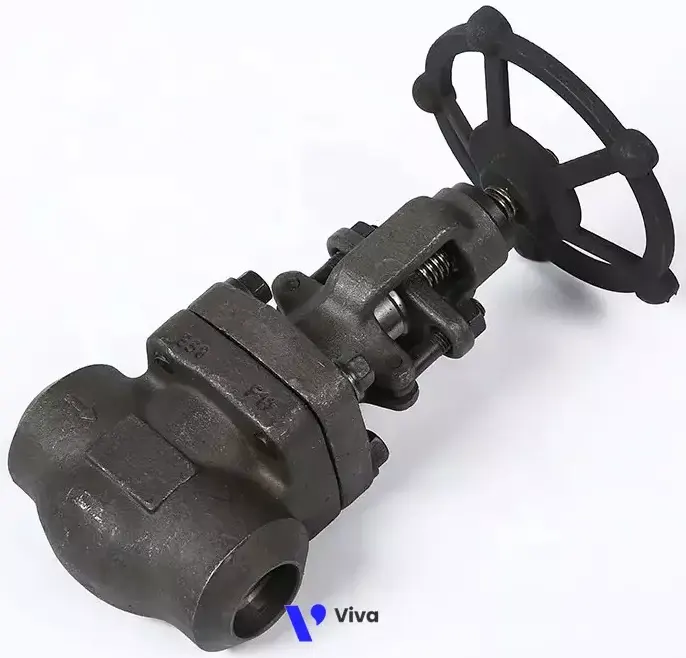

Van cầu thép hàn

Dòng van này sẽ được hàn trực tiếp vào đường ống kết nối. Mối nối này chắc chắn, không thể rò rỉ và làm việc trong môi trường áp lực cao cực tốt, tuy nhiên việc sử dụng kiểu kết nối hàn này sẽ khó trong việc bảo trì, khi bảo trì van phải tiến hành cắt ống.
