Cập nhật lần cuối ngày 22/12/2023 lúc 09:59 sáng

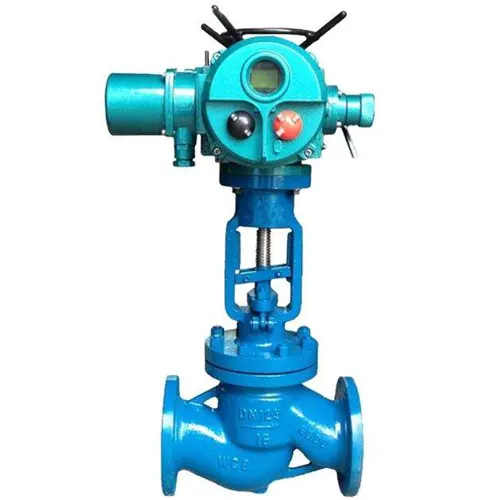

Van cầu điều khiển điện là dạng van cầu sử dụng năng lượng bên ngoài để điều khiển hoạt động của van, van được điều khiển bởi một một bộ điều khiển điện, bộ điều khiển điện này sẽ sử dụng năng lượng điện và chuyển hóa nguồn năng lượng điện này làm cho mô tơ trong bộ điều khiển điện quay, mô tơ này được kết nối với trục van của van, khi mô tơ quay trục van và đĩa van cũng chuyển động theo, qua đó có thể điều khiển được hoạt động đóng mở cũng như điều tiết lưu lượng của dòng chảy.
Van cầu điều khiển điện dựa theo kiểu hoạt động của bộ điều khiển được phân thành 2 loại, đối với những dòng van chỉ điều khiển đóng và ngắt dòng lưu chất được gọi là van điều khiển điện ON/OFF, đối với những dòng van điều khiển điện điều khiển điều tiết lưu lượng dòng chảy, dòng van này gọi là van điều khiển tuyến tính.
Van cầu điều khiển điện cấu tạo gồm 2 phần chính đó là bộ điều khiển điện và phần thân van
Van điều khiển điện có một Bộ điều khiển được kết nối với thân van thông qua phương pháp kết nối trực tiếp, kết nối trực tiếp trục mô tơ và trục van với nhau, bộ điều khiển điện sử dụng các nguồn điện áp 24V, 220V, 380V. Khi nguồn năng lượng điện được cấp vào sẽ làm cho mô tơ quay, mô tơ sẽ làm cho trục van quay.
Phần thân van này có cấu tạo như một van cầu bình thường, nó đóng mở van dựa vào một đĩa van bên trong van, chuyển động dạng piston lên xuống với ghế van được phân chia thành hai nửa, nửa trên và nửa dưới, nửa trên của van được kết nối với cổng ra, nửa dưới được kết nối với cổng vào. Phần thân van này sẽ có cấu tạo gồm các bộ phận chính đó là: thân van có cấu tạo chia thành 2 khoang, trục van, đĩa van, nắp van và gioăng làm kín.
Phần thân van này được cấu tạo từ các dòng vật liệu khác nhau, qua đó có thể được phân loại thành các dòng van khác nhau như: Van gang, van thép, van đồng, van inox.
Van cầu điều khiển điện sử dụng dòng điện áp 24V, 220V, 380V.
Cụm thân van có thể là các dòng khác nhau như van đồng, van gang, van thép, van inox, van chữ ngã, van dạng bầu…
Dòng van này được kết nối với một bộ điều khiển từ xa, có thể hoạt động tự động hoàn toàn trong một hệ thống tự động.
Bộ điều khiển điện là dạng điều khiển tự động, cho khả năng đóng ngắt nhanh chóng.
Van sử dụng động cơ điện để đóng mở van, bộ truyền động điện có lực mô men xoắn mạnh hơn do với dòng van cầu điều khiển khí nén.
Van này thường được ứng dụng trong các hệ thống có áp suất lớn.
Van cầu điều khiển điện có hiệu suất lớn, làm việc mạnh mẽ, nó thường được ứng dụng trong các hệ thống làm việc có áp suất lớn, dòng van có các dòng vật liệu đa dạng do đó nó được ứng dụng rộng rãi trong rất nhiều hệ thống khác nhau:
Ứng dụng trong hệ thống cấp thoát nước sạch trong các nhà máy nước sạch.
Ứng dụng trong các hệ thống thoát nước thải trong các nhà máy, xí nghiệp…
Ứng dụng trong ngành công nghiệp giấy, trong các hệ thống đường ống của nhà máy giấy như hệ thống xả nước thải, hệ thống dẫn nước…
Ứng dụng trong công nghiệp hóa dầu, lắp đặt sử dụng trong hệ thống đường ống dẫn dầu thô, dẫn nhiên liệu…
Ứng dụng trong ngành công nghiệp thực phẩm…
Van cầu điều khiển điện tuyến tính sử dụng bộ điều khiển tuyến tính điều khiển điều tiết lưu lượng của dòng chảy, bộ điều khiển điện tuyến tính sẽ điều chính góc độ đóng mở của van theo cài đặt mà người vận hành cài đặt.
Van cầu điều khiển điện ON/OFF sử dụng bộ điều khiển điện ON/OFF, bộ điều khiển điện không có tác dụng điều khiển điều tiết dòng chảy mà chỉ có tác dụng điều khiển đóng mở hoàn toàn van.
Thông số kỹ thuật của van cầu điều khiển ON/OFF
Việc sản xuất các van cầu điều khiển điện từ các loại vật liệu khác nhau nhằm nhiều mục đích. Bởi các ứng dụng rất đa dạng, đặc điểm của từng ứng dụng lại có sự khác nhau. Vì vậy để đảm bảo đáp ứng được nhu cầu của khách hàng, đảm bảo đa dạng các sản phẩm để tương thích với các ứng dụng. Các van này sẽ được sản xuất với nhiều loại vật liệu khác nhau. Một số loại vật liệu được sử dụng nhiều đó là: Gang, thép, inox, đồng… Nhờ đó, ta có thể phân loại như sau:
Sản phẩm này được cấu tạo từ dòng vật liệu gang, các vật liệu gang tiêu biểu là gang cầu và gang dẻo bởi các dòng vật liệu này có độ dẻo nhất định, khả năng gia công tốt và có độ bền, độ hoàn thiện tốt hơn so với một số dòng gang khác như gang xám, gang đen…
Dòng van này được sử dụng phổ biến bởi chúng có giá thành rẻ so với mặt bằng chung, chất lượng ổn định và tính ứng dụng đa dạng.
Đây là dòng van cầu điều khiển điện được cấu tạo từ dòng vật liệu thép. Vật liệu thép là hợp kim của sắt với cacbon, có các nguyên tố tương tự như vật liệu gang tuy nhiên tỉ lệ cacbon thấp hơn nên vật liệu này bền hơn độ dẻo cao hơn.
Các van này có điều kiện áp suất làm việc, nhiệt độ làm việc rất tốt, chúng thường được sử dụng tại các hệ thống có điều kiện nhiệt độ cao và áp suất cao.
Các van inox là các van có khả năng sử dụng điều khiển dòng chảy của các loại lưu chất ăn mòn mà không lo các về các vấn đề gỉ sét, ăn mòn. Đây chính là đặc trưng tiêu biểu nhất của dòng vật liệu này.
Xem thêm: Van cầu điều khiển khí nén
