Van cầu góc Minh Hòa MIHA-GTA16K hay van góc cứu hỏa mặt bích MIHA-16K là mã van chuyên dụng cho các ứng dụng PCCC, với chức năng cấp nước đến vòi cứu hỏa. Là sản phẩm của Minh Hòa xuất xứ Việt Nam. Mã van cầu Minh Hòa này thiết kế là một van góc, với đường dẫn góc vuông, vật liệu cấu trúc đồng thau, cổng cấp nước kết nối mặt bích tiêu chuẩn JIS 16K, cổng xả kết nối ren.
Thông số kỹ thuật van cầu góc Minh Hòa MIHA-GTA16K
Model: MIHA.
Kích thước nối: DN50, DN65.
Vật liệu thân: Đồng thau.
Vật liệu đĩa: Đồng bọc EPDM.
Kiểu kết nối: 1 đầu bích, 1 đầu ren.
Tiêu chuẩn ren: BS 21/ISO 228-1-2000.
Tiêu chuẩn bích: JIS 16K.
Áp lực làm việc: 16 bar.
Nhiệt độ làm việc: Max 120 độ C.
Thương hiệu: Minh Hòa.
Xuất xứ: Việt Nam.
Catalog van góc cứu hỏa mặt bích MIHA-16K:
Catalog van góc cứu hỏa mặt bích MIHA
Đặc trưng van góc cứu hỏa mặt bích Minh Hòa MIHA-16K
Kết nối đường ống bằng bích JIS 16K: Van cầu góc Minh Hòa MIHA-GTA16K thiết kế đầu nối với đường ống cấp nước dạng mặt bích tiêu chuẩn JIS 16K, kết nối chính xác hơn, đáng tin cậy hơn.
Đầu ren nối BS 21: Đầu ren nối được thiết kế tiêu chuẩn BS 21/ISO 228-1-2000 cho phép bạn kết nối linh động với các ngàm nối nhanh tiêu chuẩn khác nhau, mang đến sự linh động, dễ dàng thay thế ngàm, đảm bảo khả năng tương thích tối ưu.
Đóng kín nhờ cơ chế đĩa đặc biệt: Van cầu góc Minh Hòa MIHA-GTA16K cấu trúc đĩa đồng bọc cao su, tạo một niêm phong kín khi đĩa đóng, việc rò rỉ hoàn toàn bị ngăn chặn, đặc biệt đối với các ứng dụng áp cao.
Cấu trúc trục ngắn, vận hành đáng tin cậy: Cấu trúc trục ngắn và dạng ty chìm cùng với cơ chế nắp bảo vệ trục cổ cao. Thiết kế này đảm bảo độ chắc chắn của trục, với các tác động mạnh vẫn đảm bảo an toàn, không bị gãy, hở, cong, vênh…
Thiết kế tối ưu cho việc đóng mở: Việc điều khiển van cầu góc Minh Hòa MIHA-GTA16K được tối ưu, thuận tiện, nhanh chóng và dễ dàng nhất nhờ thiết kế tay quay điều khiển dạng vô lăng. Việc đóng mở nhanh là cực kỳ quan trọng với các ứng dụng trong PCCC.
Van áp cao, sử dụng với áp 16 bar: Phù hợp với các ứng dụng áp cao, khả năng làm việc với áp suất lên đến 16 bar.
Kích thước thông dụng trong PCCC: Van cầu góc Minh Hòa MIHA-GTA16K sản xuất hai kích thước thông dụng trong PCCC là kích thước DN50 và kích thước DN65.

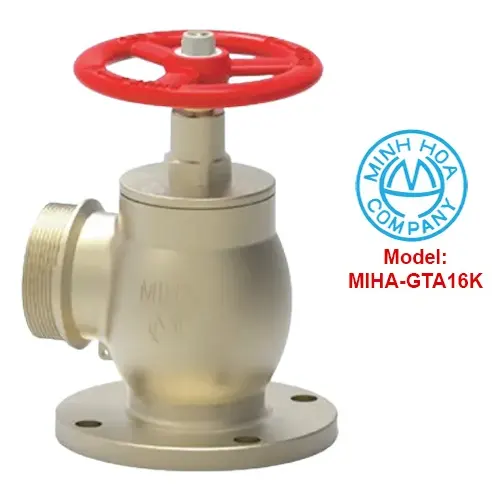

Van cầu góc Minh Hòa MIHA-GTA16K
Đặc điểm thiết kế van cầu góc Minh Hòa MIHA-GTA16K
Thân van góc 90 đồng thau: Thân van cầu góc Minh Hòa MIHA-GTA16K được thiết kế dạng góc 90 độ, cổng cấp và cổng ra nằm vuông góc với nhau. Thân được đúc bằng vật liệu đồng thau đạt chuẩn.
Nắp vít ren đồng thau: Nắp capo có dạng vít ren, nhờ vậy, nắp có thể tháo rời được dễ dàng, các chi tiết bên trong van có thể được xem xét đơn giản. Phần nắp capo này cũng được cấu trúc bằng đồng thau.
Đĩa đồng bọc EPDM: Cấu trúc đĩa van cầu góc Minh Hòa MIHA-GTA16K có phần đặc biệt, với thiết kế đĩa đồng bọc cao su EPDM. Thiết kế này vừa giúp đĩa đóng êm hơn, chống ứng suất, đĩa cũng tự tạo một niêm phong kín, tạo độ kín tuyệt đối ngăn chặn rò rỉ.
Trục ty chìm đồng thau: Trục điều khiển dạng ty chìm được bảo vệ tuyệt đối bởi phần nắp, trục bằng vật liệu đồng thau. Trục kết nối với đĩa và tay quay, để điều khiển chuyển động đĩa tiện lợi.
Gioăng thân PTFE: Gioăng PTFE là loại gioăng có chất lượng vượt trội và khả năng làm kín tốt.
Gioăng trục cao su NBR: Gioăng trục bằng cao su NBR, đảm bảo không có sự rò rỉ lưu chất qua trục van.
Tay quay gang phủ chống gỉ: Tay quay vận hành đóng mở van cầu góc Minh Hòa MIHA-GTA16K cấu trúc dạng vô lăng, vật liệu gang, sơn phủ chống gỉ màu đỏ.
Đúc bích nối JIS 16K đồng: Cổng cấp đúc liền bích nối bằng đồng thau, tiêu chuẩn kích thước của bích là JIS 16K nên rất dày dặn, chịu lực tốt.
Ren tiện tiêu chuẩn BS 21: Cổng xả thiết kế tiện ren tiêu chuẩn BS 21 / ISO 228-1-2000, độ chính xác của ren rất cao.
Van cầu góc cứu hỏa nối bích MIHA-16K
