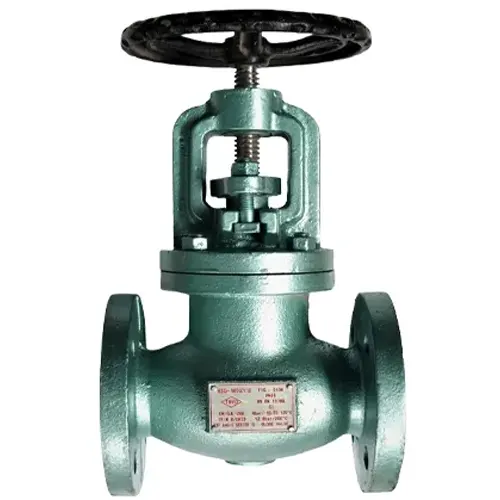

Van cầu gang Toyo 510B là mã van cầu gang nối bích tay quay của thương hiệu Toyo xuất xứ Nhật Bản. Mã van cầu Toyo này cấu trúc thân từ vật liệu gang xám, điều khiển bằng tay quay, kết nối mặt bích BS PN16, kích thước từ DN50 – DN200. Chúng thường được sử dụng trong kiểm soát, điều khiển lưu lượng các loại chất lỏng, nước, dầu, khí, hơi…ứng dụng rộng rãi trong các hệ thống công nghiệp.
Thông số kỹ thuật van cầu gang Toyo 510B
Model: 510B.
Kích thước kết nối: DN50 – DN200.
Vật liệu: Gang xám.
Kiểu kết nối: Kết nối bích.
Tiêu chuẩn bích: BS EN 1092-2 PN16.
Kiểu vận hành: Tay quay.
Nhiệt độ làm việc: -10 – 120 độ C (16bar), 200 độ C (12.8bar).
Áp suất làm việc: 16bar.
Thương hiệu: Toyo.
Xuất xứ: Nhật Bản.
Catalog van cầu gang Toyo 510B
Đặc điểm cấu trúc van cầu gang Toyo 510B
Thân van EN-GJL-200: Cấu trúc thân van cầu gang Toyo 510B có dạng hình cầu, đúc nguyên khối, trong thân được phân làm hai khoang bởi vách ngăn dạng hình chữ S. Vật liệu cấu trúc gang xám EN-GJL-200 theo tiêu chuẩn DIN EN 1561 của Đức. Vật liệu này có ưu thế về độ bền kéo tốt, độ cứng tốt, khả năng chống mài mòn. Với đặc trưng vật liệu, thiết bị này phù hợp cho các ứng dụng có điều kiện áp suất và nhiệt độ cao.
Nắp van EN-GJL-200: Chi tiết nắp van (bonnet) cũng được cấu trúc bằng vật liệu gang xám EN-GJK-200 cùng loại vật liệu với thân van. Cấu trúc nắp chắc chắn, đáng tin cậy, chịu lực tốt mang lại khả năng gia cố rất tốt. Nắp được liên kết với thân bằng các bu lông thép nên có thể tháo rời dễ dàng.
Trục van inox chống gỉ 420: Trục van cầu gang Toyo 510B được cấu trúc bằng vật liệu chất lượng cao, mác thép SS420 mang lại độ bền cao, độ cứng cao, thuộc lớp thép không gỉ martensitic, khả năng chống ăn mòn không tốt bằng các mác thép austenit.
Đĩa van gang EN-GJL-200: Cấu trúc đĩa đơn dạng vòm thiết kế đơn giản, khả năng điều khiển tối ưu. Vật liệu đĩa bằng gang xám EN-GJL-200 nên cấu trúc đĩa rất chắc chắn, đáng tin cậy.
Gioăng nắp graphite: Làm kín giữa thân và nắp bằng gioăng, cấu trúc vật liệu graphite còn thường được gọi với cái tên quen thuộc là gioăng chì. Gioăng này có đặc trưng về khả năng làm kín rất tốt, chịu nhiệt cao, chống mài mòn, chống ăn mòn tốt.
Tay quay gang cast iron: Van cầu gang Toyo 510B thiết kế tay quay chắc chắn, chịu lực, chống nứt gãy, vật liệu tay quay gang xám.
Đệm thân van ASTM B62: Một vòng đệm cấu trúc bằng hợp kim đồng đảm bảo khả năng làm kín tốt, chống mài mòn. Cấu trúc vòng đệm cho phép tạo một niêm phong kín với đĩa, ngăn chặn rò rỉ lưu chất khi đóng.
Đệm đĩa ASTM B62: Vòng đệm đĩa (disc seat ring) của van cầu gang Toyo 510B dạng đệm cứng, cấu trúc bằng vật liệu hợp kim đồng, vòng đệm đĩa tạo một niêm phong kín khi tiếp xúc với đệm thân.
Bích nối tiêu chuẩn BS PN16: Bích nối hai đầu được đúc liền với thân, bích được thiết kế dạng RF – là loại bích có gờ đảm bảo khả năng làm kín tối ưu, ngăn ngừa rò rỉ, mối nối đáng tin cậy hơn. Các thông số bích theo tiêu chuẩn BS EN 1092-2 PN16.
Catalog van cầu gang nối bích Toyo 510B
Tính năng nổi bật van cầu gang Toyo 510B
Điều tiết lưu lượng dòng chất: Van cầu gang Toyo 510B là van điều khiển lưu lượng. Chúng cung cấp khả năng điều khiển bật tắt dòng chất và điều tiết lưu lượng dòng chất chính xác. Là một lựa chọn tối ưu cho các ứng dụng yêu cầu kiểm soát lưu lượng.
Khả năng tương thích tốt: Van cầu gang Toyo 510B có thể sử dụng cho cả hệ thống khí và hệ thống chất lỏng. Phù hợp với nhiều loại lưu chất khác nhau như nước, dầu, khí, hơi…
Vật liệu độ bền cao: Cấu trúc cơ bản của van bằng vật liệu gang EN-GJL-200 chất lượng cao, độ bền cao, chống mài mòn. Chất lượng vật liệu ảnh hưởng trực tiếp đến chất lượng của van. Nên việc lựa chọn vật liệu chất lượng mang lại độ tin cậy cho van.
Điều khiển đơn giản: Cơ chế điều khiển đơn giản, vận hành đóng mở bằng cách điều khiển xoay tay quay theo hai hướng thuận chiều kim đồng hồ (để đóng van) và ngược chiều kim đồng hồ (để mở van). Tối ưu trong việc vận hành, điều khiển, không yêu cầu thiết kế hệ thống phức tạp cũng không yêu cầu kỹ thuật khó khăn.
Bảo dưỡng, bảo trì tối ưu: Kiểu kết nối của van linh động trong việc lắp đặt và tháo rời, thiết kế nắp liên kết bằng bu lông, thuận tiện cho quá trình bảo dưỡng, bảo trì.
Lắp đặt tiện lợi, nhanh chóng: Kết nối mặt bích là một kết nối linh động, cho phép lắp đặt và tháo rời dễ dàng. Thiết kế bích của van theo tiêu chuẩn, giúp kết nối chính xác, đáng tin cậy, ngăn ngừa rò rỉ.
Tối ưu chi phí: Giả cả van cầu gang Toyo 510B phải chăng và chất lượng van tối ưu đảm bảo độ bền, tuổi thọ, hạn chế bảo dưỡng, bảo trì giúp tối ưu chi phí lâu dài cho hệ thống.
Van cầu gang nối bích tay quay Toyo 510B
