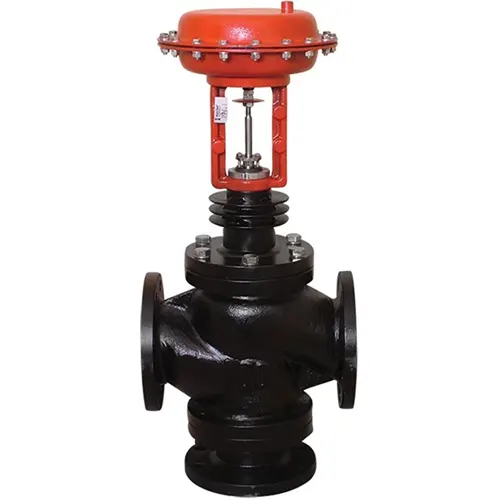

Tìm hiểu sản phẩm van cầu gang điều khiển khí nén

Van cầu gang điều khiển khí nén là một trong những dòng sản phẩm được sử dụng rất phổ biến của van cầu. Đây là các van cầu được cấu tạo từ dòng vật liệu gang và thiết kế bộ điều khiển có dạng bộ điều khiển khí nén.

Đây là dòng sản phẩm được gọi với cái tên là van điều khiển, van điều tiết bởi chức năng của dòng van này đó là điều khiển dòng chảy và điều tiết dòng chảy.

Chúng được cấu tạo từ dòng vật liệu gang cho nên chúng có thể được sử dụng với nhiều ứng dụng khác nhau mang lại khả năng tương thích với nhiều ứng dụng.

tìm hiểu về van cầu gang điều khiển khí nén
tìm hiểu về van cầu gang điều khiển khí nén

Chức năng của sản phẩm van cầu gang điều khiển khí nén

Đây là một dòng van cầu điều khiển khí nén, van điều tiết do đó chức năng chính của dòng van này đó chính là để điều khiển và điều tiết dòng lưu chất trong các hệ thống khác nhau.

Các van này sẽ được lắp đặt trong các hệ thống đường ống vận chuyển trong các ngành công nghiệp. Lắp đặt tại các hệ thống khác nhau, các hệ thống phục vụ những mục đích khác nhau.

Nhưng nhìn chung thì các sản phẩm van điều khiển này đều thực hiện các chức năng chung đó là:

Thực hiện chức năng điều khiển dòng chảy trong hệ thống: Trong các hệ thống này, việc điều khiển dẫn truyền dòng lưu chất là rất quan trọng. Do đó, cần có các thiết bị để điều khiển dòng chảy và các van điều khiển sẽ thực hiện chức năng này.

Các van cầu gang điều khiển khí nén này thiết kế có 2 khả năng chính:

Khả năng điều khiển đóng ngắt dòng chảy: Với chức năng này van sẽ điều khiển đóng mở dòng chảy, van điều khiển chặn, cách ly dòng chảy lại (Lúc này dòng lưu chất sẽ bị chặn lại trước van) hoặc cho chất lưu lưu thông bình thường qua van.

Khả năng điều tiết lưu lượng: Chức năng điều tiết lưu lượng của van cầu có độ chính xác cao, trong các dòng van điều khiển thì dòng van cầu có khả năng điều tiết lưu lượng tốt nhất. Công việc điều tiết lưu lượng là công việc điều khiển đĩa van ở các góc nhỏ hơn góc đóng mở. Khi góc đóng mở nhỏ hơn, đồng nghĩa với việc lưu lượng đi qua van sẽ nhỏ hơn.

chức năng của van cầu gang điều khiển khí nén
chức năng của van cầu gang điều khiển khí nén

Những đặc trưng cần lưu ý của dòng van cầu gang điều khiển khí nén

Mỗi một sản phẩm được thiết kế khác nhau sẽ có những đặc điểm khác nhau. Những đặc trưng này sẽ ảnh hưởng đến chất lượng của van, tính ứng dụng của van. Vì vậy, cần phải xác định và hiểu rõ được đặc trưng của từng sản phẩm để đảm bảo lựa chọn được sản phẩm thích hợp với từng hệ thống riêng biệt.

Dòng van cầu gang điều khiển khí nén này mang những đặc điểm riêng biệt, được xác định qua thiết kế của van, kiểu điều khiển của van và vật liệu cấu tạo của van:

Dòng van này được thiết kế điều khiển bằng kiểu điều khiển khí nén, các van điều khiển bằng khí nén giúp cho việc điều khiển hoạt động đóng mở và điều tiết của chúng đơn giản hơn.

Các van này cho khả năng điều khiển nhanh chóng nhờ vào kiểu điều khiển của chúng và thiết kế của dòng van này có chu trình ngắn hơn nên thời gian đóng mở của dòng van này cũng ngắn hơn.

Thiết kế của các van này khá đặc biệt,  khiến chúng gây tổn thất áp suất của dòng lưu chất qua van.

Sản phẩm được cấu tạo từ dòng vật liệu gang nên tất nhiên chúng sẽ mang những đặc điểm của dòng vật liệu này. Vật liệu cấu tạo van ảnh hưởng đến điều kiện làm việc của van như yếu tố nhiệt độ, áp suất, môi trường. Các van này có khả năng ứng dụng trong điều kiện nhiệt độ lên đến 220 độ C, áp suất 16bar, không thích hợp với môi trường ăn mòn.

Nguồn năng lượng điều khiển của dòng van này là khí nén nên cần phải đảm bảo năng lượng khí nén sẵn có để cấp cho van.

van cầu gang khí nén
van cầu gang khí nén

Phân loại các sản phẩm van cầu gang điều khiển khí nén

Phân loại dựa vào hoạt hoạt động

Sản phẩm van cầu gang điều khiển khí nén ON/OFF

Các dòng van điều khiển hầu hết đều thực hiện chức năng điều khiển ON/OFF. Chức năng ON/OFF chính là chức năng điều khiển van đóng ngắt. Đây là chức năng cơ bản nhất của mọi dòng van điều khiển.

Với chức năng này, van sẽ điều khiển đóng hoàn toàn hoặc mở hoàn toàn để điều khiển cách ly dòng chảy hoặc lưu thông dòng chảy thông thường.

van cầu gang điều khiển khí nén on/off
van cầu gang điều khiển khí nén on/off

Sản phẩm van cầu gang điều khiển khí nén tuyến tính

Chức năng điều khiển tuyến tính là một chức năng tiêu biểu của dòng van cầu gang điều khiển khí nén. Van điều khiển tuyến tính sẽ điều tiết chính xác lưu lượng của dòng chảy.

Để có thể điều tiết được lưu lượng của dòng chảy thì cần phải điều khiển góc độ của đĩa trong thân van và để kiểm soát góc độ chính xác của đĩa van thì cần kiểm soát mức áp suất khí nén cấp vào điều khiển van, để làm được điều này cần phải có bộ định vị khí nén.

Cho nên các van điều khiển khí nén tuyến tính này được thiết kế cùng với bộ định vị khí nén.

van cầu gang điều khiển khí nén tuyến tính
van cầu gang điều khiển khí nén tuyến tính

Phân loại dựa vào kiểu kết nối

Sản phẩm van cầu gang điều khiển khí nén nối bích

Một trong những kiểu kết nối phổ biến được sử dụng trong các sản phẩm van công nghiệp đó là kiểu kết nối mặt bích. Kiểu kết nối mặt bích này mang lại nhiều ưu điểm cho quá trình kết nối, lắp đặt các sản phẩm van cầu gang điều khiển khí nén này.

Chúng mang lại khả năng lắp đặt nhanh chóng và tiện lợi, khả năng lắp đặt chính xác, hạn chế rò rỉ kể cả khi các van này được lắp đặt trong những hệ thống áp cao.

van cầu gang điều khiển khí nén lắp bích
van cầu gang điều khiển khí nén lắp bích

Sản phẩm van cầu gang điều khiển khí nén nối ren

Một kiểu kết nối khác cũng tương đối phổ biến sử dụng trong kết nối lắp đặt các sản phẩm van cầu gang điều khiển khí nén đó là kiểu kết nối ren.

Kiểu kết nối này cũng mang khả năng lắp đặt và tháo rời tiện lợi, nhanh chóng, dễ dàng như kiểu kết nối bích nhưng chúng lại có thiết kế nhỏ gọn hơn nhiều. Tuy nhiên, chúng cũng có nhược điểm đó là khả năng chịu áp của chúng tương đối kém.

Chính vì thế, những sản phẩm có kiểu kết nối ren này thường chỉ được thiết kế với những kích thước nhỏ gọn, phù hợp với các hệ thống nhỏ và vừa, sản phẩm van cầu gang điều khiển khí nén nối ren này cũng vậy, chúng cũng chỉ được thiết kế với các kích thước nhỏ.

van cầu gang điều khiển khí nén lắp ren
van cầu gang điều khiển khí nén lắp ren

Sản phẩm van cầu gang điều khiển khí nén nối hàn

Với dòng sản phẩm van cầu gang điều khiển khí nén nối hàn, kiểu kết nối của chúng là kiểu kết nối hàn. Kiểu kết nối này thực hiện lắp đặt khác hoàn toàn so với 2 kiểu kết nối kể trên. Chúng được hàn trực tiếp vào trong hệ thống đường ống, cho nên chúng sẽ không có khả năng tháo rời như các kiểu kết nối khác.

Lưu ý khi sử dụng các sản phẩm van cầu gang điều khiển khí nén

Các sản phẩm này được thiết kế với khả năng điều khiển dòng chảy chính xác và điều tiết lưu lượng chính xác. Nhưng chúng lại gây tổn thất áp suất dòng chảy nên cần tính toán chính xác khi sử dụng các van này.

Các van cần được bảo trì, bảo dưỡng và vệ sinh thường xuyên để đảm bảo chất lượng của van, đảm bảo hoạt động của van luôn trong trạng thái ổn định.

Cần kiểm tra thường xuyên kết nối của van, siết chặt lại kết nối theo định kỳ để đảm bảo van không bị rò rỉ do kết nối bị lỏng.

Van cầu gang điều khiển khí nén sử dụng khí nén để điều khiển, để hoạt động của van ổn định thì hãy chắc chắn về chất lượng khí nén được cấp vào.
