Giới thiệu van cửa đồng Minh Hòa

Van cửa đồng Minh Hòa là các sản phẩm van cửa hay còn được gọi là van cổng được sản xuất bởi thương hiệu Minh Hòa. Chúng được sản xuất bởi dòng vật liệu đồng thau, nên tương thích sử dụng với nước sạch.

Van cửa Minh Hòa có nhiều kích thước đa dạng, các kích thước phổ biến đó là từ DN15 đến DN100.

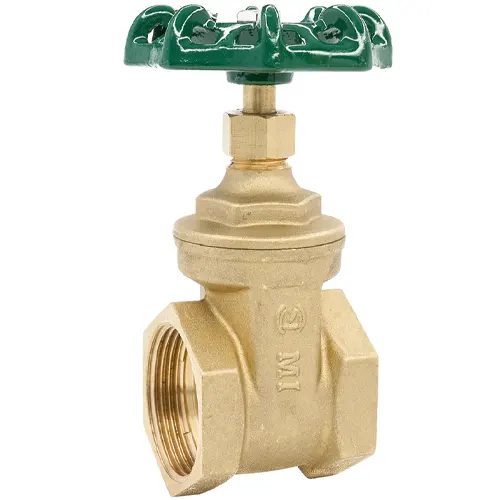

Van cửa đồng Minh Hòa
Van cửa đồng Minh Hòa

Cấu tạo và hoạt động của van cửa đồng Minh Hòa

Cấu tạo

Thân van: Được cấu tạo từ dòng vật liệu đồng thau. Thân van được thiết kế nhỏ gọn, được tiện ren trên thân van để kết nối.

Nắp van: Nắp van hay bonnet được cấu tạo từ dòng vật liệu đồng thau, nắp van được kết nối với thân van tạo thành một tổng thể kín khít cho van cửa.

Đĩa van: Cũng được cấu tạo từ dòng vật liệu đồng thau. Đĩa van là bộ phận điều khiển các van cửa này đóng, mở.

Gioăng làm kín: Các gioăng làm kín thân và gioăng làm kín trục được cấu tạo từ dòng vật liệu teflon hay còn được gọi là vật liệu PTFE. Các gioăng này có khả năng chịu nhiệt tốt, có chức năng chính là để làm kín van, ngăn rò rỉ tại các vị trí thân và trục van cửa.

Tay van: Hay còn được gọi là tay vặn là bộ phận truyền động của van. Tay van của van cửa đồng Minh Hòa được cấu tạo từ dòng vật liệu gang.

Sản phẩm van cửa đồng Minh Hòa
Sản phẩm van cửa đồng Minh Hòa

Hoạt động

Van cửa đồng Minh Hòa điều khiển thông qua bộ phận tay van, tay vặn. Để điều khiển van mở, điều chỉnh bộ phận tay van này quay ngược chiều kim đồng hồ, đĩa van sẽ được nâng lên để lưu chất lưu thông qua. Để điều khiển đóng van, điều chỉnh bộ phận tay van thuận chiều kim đồng hồ, đĩa van được hạ xuống, chặn đứng cửa van và dòng lưu chất sẽ bị chặn lại, cách ly.

4 loại sản phẩm van cửa đồng Minh Hòa

Được sản xuất với các dòng sản phẩm đó là Miha – XK, Miha, MBV, MI. Các sản phẩm này có cấu tạo tương tự nhau. Tuy nhiên, chúng được thiết kế có sự khác biệt về kích thước của từng dòng sản phẩm.

Thông số kích thước và bảng giá cụ thể như sau:

1. Van cửa đồng Minh Hòa dòng Miha – XK

Van của đồng MIHA-XK Kích thước van của đồng MIHA-XK ĐẶC ĐIỂM KỸ THUẬT
  • Van dùng cho: Nước sạch, xăng dầu, gas
  • Đường ren tiêu chuẩn: BS 21/ ISO 228-1-2000
  • Áp lực làm việc: Max 20 Bar
  • Nhiệt độ làm việc: Max 120°C
VẬT LIỆU
  • Thân: Đồng
  • Nắp: Đồng
  • Đĩa: Đồng
  • Trục: Đồng
  • Ốc đêm: Đồng
  • Ốc áp lực: Đồng
  • Đệm trục: Đồng
  • Đệm nhãn hiệu: Nhôm
  • Gioăng thân: Teflon – PTFE
  • Gioăng trục: Teflon – PTFE
  • Ốc tay : SUS 304
  • Tay van : Gang / Nhôm
KÍCH THƯỚC
Size (inch) 1/2″ 3/4″ 1″ 1.1/4″ 1.1/2″ 2″
DN (mm) 15 20 25 32 40 50
L (mm) 45 47 55 62 66 74
H (mm) 85.3 98.4 112.4 138 156.3 186
ΦD (mm) 53.5 53.5 60 72 72 95

2. Van cửa đồng Minh Hòa dòng Miha

Van cửa đồng MIHA Kích thước van cửa đồng MIHA ĐẶC ĐIỂM KỸ THUẬT
  • Van dùng cho: nước sạch, xăng dầu, gas
  • Đường ren tiêu chuẩn: BS 21/ ISO 228-1-2000
  • Áp lực làm việc: Max 16 Bar
  • Nhiệt độ làm việc: Max 120°C
VẬT LIỆU
  • Thân: Đồng
  • Nåp: Đồng
  • Đĩa: Đồng
  • Trục: Đồng
  • Ốc đệm: Đồng
  • Ốc áp lực: Đồng
  • Đêm trục: Đồng
  • Đệm nhãn hiệu: Nhôm
  • Gioảng thân: PTFE Teflon
  • Gioăng trục: PTFE Teflon
  • Ốc tay: SUS 304
  • Tay van: Gang / Nhôm
KÍCH THƯỚC
Size (inch) 1/2″ 3/4″ 1″ 1.1/4″ 1.1/2″ 2″ 2.1/2″ 3″ 4″
DN (mm) 15 20 25 32 40 50 65 80 100
L (mm) 42 44 52 58 62 70 80 89 108
H (mm) 88 100 116 138 155 186 226 254 313
ΦD (mm) 54 54 60 72 72 96 108 108 127
BẢNG GIÁ (CHƯA CHIẾT KHẤU)
Size Giá chưa VAT (VND) Cái/Hộp Cái/Thùng
DN15 104,300 10 100
DN20 133,900 10 80
DN25 188,100 6 60
DN32 330,800 4 32
DN40 456,700 4 24
DN50 661,200 2 16
DN65 1,212,000 1 10
DN80 1,814,500 1 6
DN100 4,070,700 1 4

3. Van cửa đồng Minh Hòa dòng MBV

Van cửa đồng MBV Kích thước van cửa đồng MBV ĐẶC ĐIỂM KỸ THUẬT
  • Van dùng cho: nước sạch, xăng dầu, gas
  • Đường ren tiêu chuẩn: BS 21/ ISO 228-1-2000
  • Áp lực làm việc: Max 10 Bar
  • Nhiệt độ làm việc: Max 120°C
VẬT LIỆU
  • Thân: Đồng
  • Nåp: Đồng
  • Đĩa: Đồng
  • Trục: Đồng
  • Ốc đệm: Đồng
  • Ốc áp lực: Đồng
  • Đêm trục: Đồng
  • Đệm nhãn hiệu: Nhôm
  • Gioảng thân: PTFE Teflon
  • Gioăng trục: PTFE Teflon
  • Ốc tay: SUS 201
  • Tay van: Gang / Nhôm
KÍCH THƯỚC
Size (inch) 1/2″ 3/4″ 1″ 1.1/4″ 1.1/2″ 2″ 2.1/2″ 3″ 4″
DN (mm) 15 20 25 32 40 50 65 80 100
L (mm) 42 44 52 58 62 70 80 89 108
H (mm) 88 100 116 138 155 186 226 254 313
ΦD (mm) 54 54 60 72 72 96 108 108 127
BẢNG GIÁ (CHƯA CHIẾT KHẤU)
Size Giá chưa VAT (VND) Cái/Hộp Cái/Thùng
DN15 85,300 10 100
DN20 108,800 10 80
DN25 142,500 6 60
DN32 244,400 5 40
DN40 320,700 4 24
DN50 438,900 2 16
DN65 1,046,900 1 10
DN80 1,573,800 1 6
DN100 2,504,100 1 6

4. Van cửa đồng Minh Hòa dòng MI

Van cửa đồng MI Kích thước van cửa đồng MI ĐẶC ĐIỂM KỸ THUẬT
  • Van dùng cho: nước sạch, xăng dầu, gas
  • Đường ren tiêu chuẩn: BS 21/ ISO 228-1-2000
  • Áp lực làm việc: Max 10 Bar
  • Nhiệt độ làm việc: Max 120°C
VẬT LIỆU
  • Thân: Đồng
  • Nåp: Đồng
  • Đĩa: Đồng
  • Trục: Đồng
  • Ốc đệm: Đồng
  • Ốc áp lực: Đồng
  • Đêm trục: Đồng
  • Đệm nhãn hiệu: Nhôm
  • Gioảng thân: PTFE Teflon
  • Gioăng trục: PTFE Teflon
  • Ốc tay: SUS 201
  • Tay van: Gang / Nhôm
KÍCH THƯỚC
Size (inch) 1/2″ 3/4″ 1″ 1.1/4″ 1.1/2″ 2″ 2.1/2″ 3″ 4″
DN (mm) 15 20 25 32 40 50 65 80 100
L (mm) 42 44 52 58 62 70 80 89 108
H (mm) 88 100 116 138 155 186 226 254 313
ΦD (mm) 54 54 60 72 72 96 108 108 127
BẢNG GIÁ (CHƯA CHIẾT KHẤU)
Size Giá chưa VAT (VND) Cái/Hộp Cái/Thùng
DN15 76,300 10 100
DN20 98,300 10 80
DN25 136,300 6 60
DN32 227,400 5 40
DN40 310,500 4 24
DN50 398,500 2 16
DN65 968,000 1 10
DN80 1,271,100 1 6
DN100 2,169,100 1 6

Đặc điểm của van cửa đồng Minh Hòa

  • Được cấu tạo từ dòng vật liệu chất lượng, cấu tạo từ dòng vật liệu đồng thau cho khả năng ứng dụng tại các ứng dụng nước sạch.
  • Được thiết kế với các kích thước đa dạng, có thể lắp đặt tại nhiều hệ thống khác nhau.
  • Khả năng chống gỉ, chống ăn mòn tốt.
  • Thiết kế nhỏ gọn, gọn nhẹ.
  • Cho khả năng điều khiển đóng ngắt tốt, chặn dòng chảy, cách ly dòng chảy rất tốt.
  • Thiết kế kết nối ren, cho khả năng lắp đặt đơn giản, nhanh chóng.
  • Kiểu điều khiển dạng tay vặn, điều khiển đóng mở nhanh chóng.
Hình ảnh van cửa đồng Minh Hòa
Hình ảnh van cửa đồng Minh Hòa dòng MIHA

Nguồn: vangiare.vn
