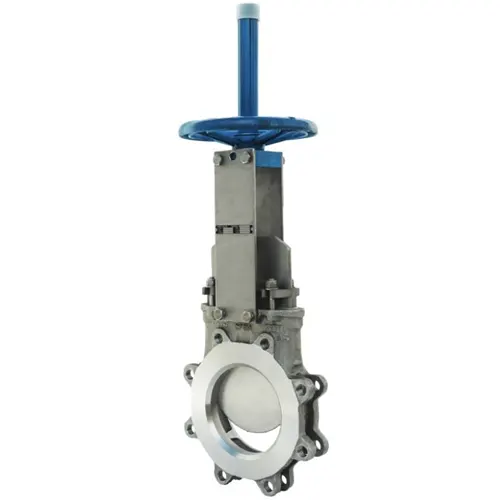

Van cổng dao thép là gì?

Van cổng dao thép là tên gọi của dòng van cổng thép được cấu tạo từ vật liệu thép đúc hay vật liệu WCB, vậy van cổng dao thép là gì? Van cổng dao thép là dòng van có thiết kế đĩa van như dạng lưỡi dao, nó mỏng và có khả năng chặt chất lỏng rắn và van cổng dao này cũng được thiết kế mỏng dẹt hơn so với các dòng van cổng bình thường, do đó khi lắp đặt vào đường ống, nó chiếm ít không gian hơn so với dòng van khác.

Van cổng dao thép là gì
Van cổng dao WCB

Van cổng dao thép với vật liệu thép WCB giúp van có khả năng làm việc bền bỉ, độ bền cơ học cực tốt, ngoài ra van còn có khả năng chịu được áp suất tác động cao, nhiệt độ cao. Do vậy, van cổng dao thép được ứng dụng rộng rãi tại những hệ thống mà áp suất và nhiệt độ của dòng lưu chất cao, những dòng van khác không làm việc tốt, thì việc ứng dụng sử dụng dòng van này là rất cần thiết.

Van cổng dao thép được thiết kế với nhiều kích thước, từ những kích thước nhỏ lắp đặt với đường ống nhỏ với kích thước DN50 đến những kích thước lớn kết nối với đường ống lớn từ DN1500, với kích thước đa dạng như vậy có thể đảm bảo đáp ứng mọi nhu cầu lắp đặt của khách hàng. Van còn được lắp đặt với các bộ phận điều khiển như tay quay, bộ điều khiển điện, bộ điều khiển khí nén, phù hợp với từng hệ thống.

Thông số kỹ thuật của van cổng dao thép

  • Tên sản phẩm: Van cổng dao thép
  • Kích thước sản phẩm: DN50 – DN1500
  • Vật liệu cấu tạo: Thép WCB (thép đúc)
  • Kiểu điều khiển: Điều khiển tay quay, điều khiển điện, điều khiển khí nén
  • Kiểu kết nối: Kết nối bích, kết nối Wafer
  • Tiêu chuẩn mặt bích: JIS, ANSI, DIN, BS
  • Phạm vi áp lực sử dụng: PN16
  • Phạm vi nhiệt độ sử dụng: ~300 độ C
  • Ứng dụng: Nước, nước thải, chất lỏng đặc, chất lỏng rắn…
  • Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…
  • Bảo hành: 12 tháng.

Cấu tạo van cổng dao thép

Cấu tạo van cổng dao thép
Cấu tạo van cổng dao thép

Thân van: Thân của dòng van cổng này sẽ được đúc bằng vật liệu thép, đường kích của phần thân này thường sẽ phải tương thích với kích thước của đường ống, khi kết nối với đường ống, thân van bướm cùng với đường ống sẽ tạo thành một kết nối hoàn chỉnh, giúp lưu chất chảy qua van ổn định.

Đĩa van: Đĩa van của dạng van cổng dao này sẽ có cấu tạo mỏng dẹt và có phần bén hơn bình thường, với thiết kế như vậy, đĩa van của dòng van này là để van ứng dụng trong những chất lỏng mà có độ đặc, lẫn tạp chất, đĩa van thông thường cũng sẽ được cấu tạo từ thép đúc.

Trục van: Trục van cổng dao này là một trục thép dài, thẳng được tiện ren phía bộ phận truyền động và được kết nối với bộ phận truyền động của van và bộ phận đĩa van, nhiệm vụ chính của nó là truyền chuyển động từ bộ phận truyền động tới đĩa van.

Bộ phận điều khiển: Bộ phận điều khiển chính là bộ phận được dùng để điều khiển van hoạt động đóng mở, van cổng được kết nối với các bộ phận như tay quay, bộ điều khiển điện hoặc bộ điều khiển khí nén, các bộ phận này được sử dụng để tác động đóng mở van.

Mặt bích, tai bích: Mặt bích tai bích sẽ được đúc liền với thân van, bộ phận mặt bích, tai bích này được dùng để kết nối với đường ống, bộ phận này sẽ quyết định kiểu kết nối của van.

Đặc điểm nổi bật của van cổng dao thép

Đặc điểm van cổng dao thép
Đặc điểm van cổng dao thép

Van cổng dao từ dòng vật liệu thép với khả năng làm việc được trong nhiệt độ cao, van có thể được ứng dụng cho những lưu chất nhiệt độ cao, nước nóng, khí nóng, hơi nóng, khả năng chịu nhiệt của nó lên tới 420 độ C.

Van cổng dao thép cũng chịu được áp lực cao lên tới 16bar, tất nhiên sẽ dựa vào độ dày mỏng của đĩa van mà áp lực làm việc của van cũng sẽ khác nhau.

Đối với những ứng dụng vận chuyển lưu chất lỏng rắn, đặc, lẫn tạp chất thì dòng van cỏng dao này được đánh giá là đóng ngắt tốt, không gây tắc nghẽn dòng lưu chất.

Với dải kích thước đa dạng, van có thể ứng dụng với nhiều hệ thống với kích thước khác nhau.

Van được kết nối sử dụng những kiểu điều khiển, một số dòng van cổng dao thép với những kiểu điều khiển như: tay quay, bộ truyền động điện, bộ truyền động khí nén.

So sánh một số dòng van cổng dao thép

Sản phẩm van cổng dao thép tay quay

Van cổng dao thép tay quay
Van cổng dao thép tay quay

Sản phẩm này thuộc dòng van điều khiển dạng cơ, bằng tay, để có thể điều khiển dòng van này cần phải được thực hiện bằng sức người, tiếp xúc trực tiếp và vận hành van. Vì là dòng van cơ bản nhất nên dòng van này có giá thành rẻ nhất trong 3 kiểu điều khiển tay quay, điện, khí nén.

Nhưng cũng bởi vì điều khiển dạng cơ nên dòng van này khá là bất tiện khi sử dụng, nhất là những hệ thống lớn, số lượng van lớn và những hệ thống cần đóng mở thường xuyên, việc kiểm soát, vận hành các van này rất tốn thời gian và công sức, do đó, các van này gây tốn kém chi phí về nhân công.

Hiện nay, người ta đang dần chuyển sang sử dụng các dòng van tự động như dòng khí nén hay điện bởi chúng đơn giản hóa việc vận hành van rất nhiều, tiện lợi hơn và nhanh chóng hơn. Tuy nhiên, trong nhiều trường hợp bất khả kháng, cần phải sử dụng dòng van tay quay này.

Sản phẩm van cổng dao thép điều khiển điện

Van cổng dao thép điều khiển điện
Van cổng dao thép điều khiển điện

Dòng sản phẩm van cổng dao thép điều khiển điện được điều khiển tự động nhờ vậy dòng van này đóng mở rất tiện lợi và nhanh chóng. Van được điều khiển bằng điện, thiết kế các loại sử dụng các nguồn điện áp 24V, 220V, 380V… để phù hợp với nhu cầu và nguồn điện áp sử dụng.

Dòng van sử dụng bằng điện mang lại rất nhiều lợi ích như khả năng điều khiển mạnh mẽ, tiện lợi, nhanh chóng. Tuy nhiên, các van này cũng có một số nhược điểm khiến người dùng phải cân nhắc như giá thành của van này khá cao, và cần phải có sẵn nguồn điện thì mới sử dụng dòng van này được, bên cạnh đó cũng cần lưu ý về tính cháy nổ của dòng van này.

Sản phẩm van cổng dao thép điều khiển khí nén

Van cổng dao thép điều khiển khí nén
Van cổng dao thép điều khiển khí nén

Các van này cũng là dòng van điều khiển tự động, chúng điều khiển thông qua một bộ truyền động khí nén vì vậy tất nhiên dòng van này cần phải sử dụng nguồn khí nén để điều khiển van.

Các van điều khiển bằng khí nén cũng cho khả năng điều khiển mạnh mẽ, nhanh chóng, giá thành của dòng van này rẻ hơn so với dòng van điện. Nhưng chi phí để vận hành dòng van khí nén này cao hơn so với van điện.

Nhưng nhìn chung, dòng van khí nén này vẫn là một lựa chọn tốt hiện này.
