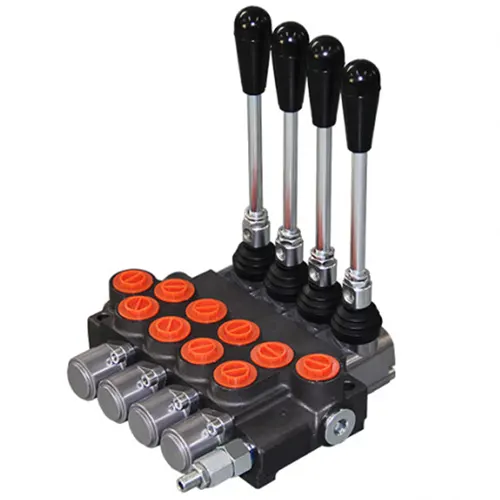

Van gạt tay thủy lực

140.000( Đã có VAT )
Thị trường: 153.000
Tiết kiệm: 13.000 (8%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542400183 Mã: 40018 Danh mục:
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 04/07/2023 lúc 01:48 chiều

Giới thiệu về van gạt tay thủy lực

Van gạt tay thủy lực hay van tay gạt thủy lực hay van chia thủy lực, van chia dầu thủy lực là một thiết bị vô cùng quan trọng được sử dụng trong các hệ thống thủy lực hay các hệ thống khí nén. Thực chất van tay gạt thủy lực là một “công tắc” của đường ống dẫn dầu thủy lực áp suất thấp.

Hiện nay van tay gạt thủy lực được sử dụng rất phổ biến, nó giúp phân phối dầu thủy lực đi các nơi và đảm bảo cho quá trình vận hành hệ thống thủy lực khí nén được trơn tru.

Van tay gạt thủy lực có thể có một cần, hai cần, ba cần hoặc bốn, năm cần, các ngã di chuyển của dầu thủy lực cũng có thể đi ra nhiều ngã khác nhau tùy vào nhu cầu và hệ thống sử dụng.

van gạt tay thủy lực
van gạt tay thủy lực

Cấu tạo của van gạt tay thủy lực

Van tay gạt thủy lực có cấu tạo khá là đơn giản bao gồm bốn bộ phận chính bao gồm :

Tay gạt : Tay gạt của van là bộ phận được sử dụng để đóng mở đường lưu chất. Khi ta cần mở các đường lưu chất cần thiết thì chỉ cần gạt tay về các hướng khác nhau. Các tay gạt đều được làm bằng vật liệu thép hoặc inox có độ bền cao.

Thân van : Thân van tay gạt thủy lực thường là thân thép đúc được đục lỗ ở các nhánh di chuyển của lưu chất.

Trục van : Trục van tay gạt thủy lực được kết nối với tay gạt, cần gạt, đầu bên kia được kết nối với một đầu lò xo để đàn hồi van. Trục van có các đầu dày hơn để ngồi vào các vị trí cửa ra của thân van khi đầu bên này mở thì đầu bên kia sẽ đóng.

Lò xo đàn hồi : Lò xo đàn hồi được lắp đặt ở cuối van với mục đích đàn hồi trục van trở về vị trí ban đầu.

cấu tạo van gạt tay thủy lực
cấu tạo van gạt tay thủy lực

Nguyên lý hoạt động của van gạt tay thủy lực

Ta có thể hiểu nguyên lý hoạt động của van tay gạt thủy lực được lắp đặt trên một máy xúc như sau: Hầu hết các máy xúc đều có bơm bánh răng trên bơm chính để cung cấp dầu trực tiếp (một số ít máy sử dụng dầu thủy lực thu được bằng shunting). Ta gọi đây là Hệ thống điều khiển áp suất thấp. Vai trò của hệ thống là điều khiển servo, áp suất thấp điều khiển áp suất cao.

Sau khi “dầu cao áp” được bơm thủy lực đưa đến van chính, hướng dòng chảy của “dầu cao áp” được xác định bởi hoạt động của ống đệm trong van chính. Hoạt động của ống chỉ được điều khiển bởi dầu thủy lực. Ngay sau khi tay gạt được di chuyển, một mạch dầu nhất định của hệ thống dẫn động được mở hoặc đóng.

Dầu dẫn hướng điều khiển ống đệm của van chính di chuyển lên hoặc xuống hoặc khôi phục trạng thái đóng trung tính và khi đó dầu áp suất cao chảy đến thiết bị truyền động thủy lực được chỉ định. Ví dụ: nếu bạn đẩy tay cầm bên trái sang bên phải (ở chế độ điều khiển ISO), dầu điều khiển áp suất thấp chảy đến van chính và đẩy ống đệm điều khiển động cơ xoay, để dầu áp suất cao đi vào động cơ xoay làm bệ trên quay sang trái.

van chia thủy lực
van chia thủy lực

Bảng thông số kỹ thuật của van gạt tay thủy lực

thông số van gạt tay thủy lực
thông số van gạt tay thủy lực

Phân loại van gạt tay thủy lực

Nói về các dạng van tay gạt thủy lực thì nó rất đa dạng và trong các máy, công trình ở Việt Nam đang sử dụng 7 dạng van chính bao gồm :

Van gạt tay thủy lực bắt đế

Dạng van tay gạt thủy lực bắt đế được sử dụng khá là phổ biến, bên dưới van thiết kế một đầu để bắt đế trên các thiết bị với mục đích là giữ cố định van ở một vị trí dù có xảy ra va đập hay quăng quật. Hiện nay thương hiệu van gạt tay thủy lực bắt đế uy tín nhất là Yuci Yuken hay Packer, SMC.

Dạng van tay gạt thủy lực có đế có giá thành khá là cao so với các dạng van khác.

van gạt tay thủy lực bắt đế
van gạt tay thủy lực bắt đế

Van chia thủy lực dạng kéo

Van chia thủy lực dạng kéo hay van gạt tay thủy lực dạng kéo được thiết kế gắn với các motor dầu, tay nắm khi muốn đóng mở thì cần được kéo lên trên để mở nấc và mới gạt. Dạng này giúp khóa tay gạt được cố định không để cho nó di chuyển khi có vật thể va vào.

van gạt tay thủy lực dạng kéo
van gạt tay thủy lực dạng kéo

Van gạt tay thủy lực bắt ren

Van tay gạt thủy lực lắp ren được sử dụng khá là phổ biến. Vòng ren được gia công tỉ mỉ giúp van dễ kết nối với các thiết bị máy hơn. Ngoài ra việc sửa chữa và bảo dưỡng van sẽ được thuận tiện hơn. Các kích thước chân ren của van từ 13, 17, 21, 27, 34, 42, 49, 60…

van tay gạt thủy lực bắt ren
van tay gạt thủy lực bắt ren

Van tay gạt thủy lực dạng gạt ngang

Van tay gạt thủy lực dạng gạt ngang chỉ cho phép gạt cố định theo chiều ngang và quay hướng theo chiều kim đồng hồ để mở, ngược chiều kim đồng hồ để đóng. Van được chia làm 2 loại chính là :

Van tay gạt thủy lực ngang không phản hồi

Với dạng van không phản hồi này thì van sẽ ở nguyên vị trí khi chúng ta sử dụng lực cuối cùng cho đến khi chúng ta tác động tiếp. Loại không tự phản hồi phù hợp với các hệ thống sử dụng yêu cầu thời gian đóng mở lâu.

Van gạt tay thủy lực gạt ngang có phản hồi

Dạng van tay gạt ngang thủy lực có phản hồi là khi ta bỏ tay ra khỏi cần gạt thì van sẽ quay lại vị trí ban đầu. Dạng van này phù hợp với thao tác đóng mở nhanh.

van gạt ngang thủy lực
van gạt ngang thủy lực

Van gạt tay thủy lực 1 cần

Van chia thủy lực 1 cần là dạng van chỉ sử dụng một cần để đóng mở, dạng van này có cấu tạo đơn giản, kích thước nhỏ gọn, cần của van có thể tháo dời giúp dễ dàng và thuận tiện hơn trong quá trình sử dụng cũng như bảo dưỡng, sửa chữa.

van tay gạt thủy lực 1 cần
van tay gạt thủy lực 1 cần

Van gạt tay thủy lực nhiều cần

Van chia thủy lực nhiều cần được chế tạo với nhiều cần gạt khác nhau. Mỗi cần sẽ có nhiệm vụ đóng hoặc mở một hoặc vài lối ra của lưu chất thủy lực. Dạng van này chia đi được nhiều ngã và có thể đóng ngã này và mở ngã kia không nhất thiết phải đóng hết như van 1 cần.

van tay gạt thủy lực nhiều cần

Van gạt tay thủy lực liền áp

Van gạt tay thủy lực liền áp được sử dụng khá là phổ biến với các thương hiệu lớn như Packer, Daikin, Yuken, STNC, Rexroth…

van tay gạt thủy lực liền áp
van tay gạt thủy lực liền áp

Một số thương hiệu van gạt tay thủy lực tiêu biểu

  • Van gạt tay thủy lực Yuken
  • Van tay gạt thủy lực Packer
  • Van chia thủy lực Daikin
  • Van chia thủy lực Rexroth
  • Van tay gạt thủy lực STNC
  • Van tay gạt thủy lực Atos
  • Van tay gạt thủy lực Donkin
  • Van tay gạt thủy lực Nachi
  • Van gạt tay thủy lực Hoyea
  • Van tay gạt thủy lực Besko
  • Van tay gạt thủy lực Tokyo – Keiki
  • Van tay gạt thủy lực Hytex
  • Van tay gạt thủy lực Hydromax.
van gạt tay thủy lực
van gạt tay thủy lực

Ưu điểm của van gạt tay thủy lực

Sử dụng van chia thủy lực giúp phân phối dòng thủy lực, lưu chất đi được rất nhiều ngã, nó có thể được kết nối với các đường ống lớn, đường ống nhỏ.

Dòng lưu chất qua van được kiểm soát dễ dàng van có thể chia lưu chất đi nhiều ngã, mỗi ngã có thể đóng mở tùy ý.

Cơ chế gạt tay giúp van được đóng mở nhanh chủ động trong việc đóng mở.

Độ bền của van khá là cao vì được làm bằng hợp kim thép, mua một lần dùng được nhiều năm.

gạt tay thủy lực
gạt tay thủy lực

Ứng dụng của van gạt tay thủy lực

  • Van tay gạt thủy lực được ứng dụng nhiều trong các máy xúc, máy ủi, máy nâng, xe ô tô, xe ben, xe tải, xe tăng, xe bọc thép.
  • Van được ứng dụng trong các hệ thống thủy lực khí nén như máy cắt, máy hàn, máy ép thủy lực, băng truyền, băng tải.
  • Ứng dụng van trong các hệ thống sản xuất như đóng gói, làm sạch, chiết xuất.
  • Sử dụng van trong công nghiệp khai thác than, quặng , dầu, khí nén, khí đốt.
  • Ứng dụng van trong các hệ thống máy nén khí, hệ thống sử dụng xi lanh khí nén.
van chia thủy lực
van chia thủy lực

Mua van gạt tay thủy lực ở đâu ?

Có rất nhiều đơn vị cung cấp van gạt tay thủy lực nhưng để mua được một sản phẩm van chia thủy lực tốt thì quý khách hàng nên liên hệ với Công ty cổ phần kỹ thuật và thiết bị công nghiệp Viva vì :

Công ty chúng tôi là đơn vị uy tín đã có kinh nghiệm nhiều năm trong thi công lắp đặt hệ thống thủy lực khí nén nên chúng tôi luôn hiểu rõ những yêu cầu của quý khách hàng.

Công ty chúng tôi là nhà nhập khẩu và phân phối trực tiếp nên giá thành chúng tôi cung cấp ra thị trường tương đối rẻ.

Với tiêu chí nâng cao chất lượng công trình nên công ty luôn cung cấp cho khách hàng những sản phẩm có chất lượng rất cao.

Chế độ bảo hành dài lên đến tận 24 tháng theo tùy sản phẩm sử dụng.

Giấy tờ chứng chỉ công ty chúng tôi luôn cung cấp đầy đủ.

Đội ngũ kỹ thuật viên chuyên nghiệp có kiến thức chuyên sâu.

Đội ngũ nhân viên bán hàng có kinh nghiệm lâu năm, nhiệt tình, tận tâm.
