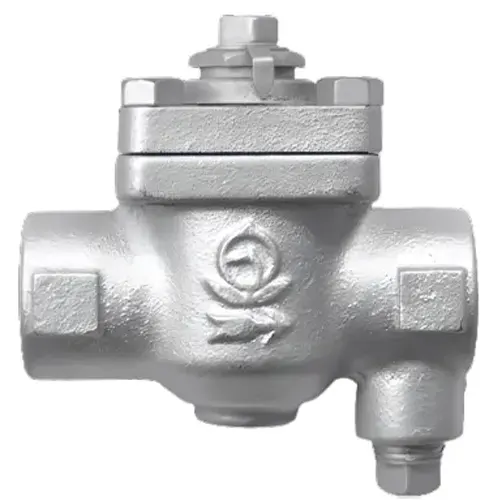

Bẫy hơi Venn ATB5-G

250.000( Đã có VAT )
Thị trường: 300.000
Tiết kiệm: 50.000 (17%)
(1 đánh giá của khách hàng)
Tình trạng: Còn hàngBảo hành: 12 tháng
GTIN: 8931542938617 Mã: 93861 Danh mục: ,
Hỗ trợ trực tuyến

Cập nhật lần cuối ngày 15/03/2024 lúc 01:46 chiều

Bẫy hơi Venn ATB5-G là một thiết kế tối ưu đến từ thương hiệu Venn xuất xứ Nhật Bản. Đây là một thiết kế cải tiến mới, với ưu điểm vượt trội về khả năng loại bỏ nước ngưng tụ và khí không ngưng, cấu trúc dạng bẫy hơi nhiệt tĩnh, ngoài ra chúng còn tích hợp thêm các chức năng van chặn và chức năng bypass. Thiết kế giúp tối ưu về nguồn kinh phí, tiết kiệm chi phí đầu tư cũng như tối giản hệ thống, hiệu quả về không gian.

Đây là một mã bẫy hơi Venn có cấu trúc từ vật liệu gang FC, kích thước từ DN15 – DN25, chịu nhiệt cao và áp suất cao tốt, bên cạnh đó, công suất xả tối ưu với lưu lượng 6250l/h.

Thông số kỹ thuật bẫy hơi Venn ATB5-G

  • Model: ATB5-G (ATB-5)
  • Kích thước kết nối: DN15 – DN25.
  • Ứng dụng: Hơi.
  • Nhiệt độ làm việc: <184 độ C.
  • Áp suất làm việc: <1.0Mpa.
  • Cổng suất xả: 6250l/h.
  • Kiểu kết nối: Kết nối ren.
  • Tiêu chuẩn: JIS Rc.
  • Vật liệu thân van: Gang FC.
  • Thiết kế: Bẫy hơi nhiệt tĩnh.
  • Thương hiệu: Venn
  • Xuất xứ: Nhật Bản.

Catalog bẫy hơi Venn ATB5-G:

Catalog bẫy hơi Venn ATB5-G
Catalog bẫy hơi Venn ATB5-G

Tính năng bẫy hơi Venn ATB5-G

  • Tích hợp 3 trong 1: Thiết kế của bẫy hơi Venn ATB5-G tích hợp 3 chức năng bao gồm chức năng bẫy hơi, chức năng van chặn, chức năng by pass trong cùng một thiết bị. Cho phép thực hiện loại bỏ nước ngưng khỏi hệ thống, chặn dòng chất trong hệ thống và tạo đường dẫn dự phòng cho hệ thống. Khi muốn sử dụng chức năng nào, có thể điều chỉnh tùy ý theo yêu cầu.
  • Lưu lượng xả lớn: Lưu lượng xả của sản phẩm này lên đến 6250l/h. Vì vậy, nó có thể được sử dụng với các thiết bị lớn.
  • Tiết kiệm năng lượng: Bẫy hoạt động ở nhiệt độ thấp hơn 10 độ C so với nhiệt độ hơi bão hòa nên sẽ không xảy ra hiện tượng xả hơi khô gây tốn kém năng lượng, vì thế sản phẩm này có ưu thế về khả năng tiết kiệm năng lượng.
Sản phẩm bẫy hơi Venn ATB5-G
Sản phẩm bẫy hơi Venn ATB5-G

Đặc điểm thiết kế bẫy hơi Venn ATB5-G

  • Ống thổi SUS316L: Thiết kế bẫy hơi Venn ATB5-G có dạng bẫy hơi nhiệt tĩnh. Chúng điều khiển loại bỏ nước ngưng dựa trên sự biến dạng do thay đổi nhiệt độ của các loại vật chất. Đối với mã bẫy hơi này, thiết kế có phần ống thổi cấu trúc từ vật liệu SUS316L, biến dạng theo sự thay đổi của nhiệt độ lưu chất đi qua. Vật liệu cấu trúc ống thổi chất lượng, là loại inox có độ bền tuyệt vời, chống ăn mòn, chống gỉ sét, bên cạnh đó còn cung cấp khả năng kháng hóa chất khá tốt.
  • Thân gang đúc FC: Phần thân van có cấu trúc nhỏ gọn, được đúc nguyên khối từ loại vật liệu gang FC, vật liệu chất lượng nên độ bền bỉ cao, khả năng chịu lực rất tốt. Công nghệ đúc tiên tiến, áp dụng khoa học công nghệ cao vào các quy trình, chất lượng thân van đạt chuẩn, các thông số chính xác, thân không bị rỗ khí hay bất kì khuyết tật liên quan.
  • Trục chỉnh vị trí không tay: Bẫy hơi Venn ATB5-G có 3 chức năng tích hợp. Việc điều chỉnh giữa các chức năng được thực hiện thông qua một cơ chế trục, điều khiển xoay trục ở các vị trí tương đương với chức năng yêu cầu. Thiết kế phần trục dạng vuông, sử dụng các công cụ như cờ lê, mỏ lết… để điều chỉnh. Cấu trúc không có phần tay vặn hoặc tay gạt, nên rất nhỏ gọn, không chiếm nhiều diện tích.
  • Cơ chế chỉ báo chức năng đơn giản: Một chỉ báo vị trí dạng thanh xoay theo trục điều chỉnh sẽ thể hiện vị trí chức năng hiện tại của van. Bạn có thể dễ dàng quan sát được chức năng hiện tại của van là gì để kiểm soát, điều chỉnh hệ thống phù hợp.
  • Nắp bẫy tháo rời liên kết bu lông: Phần nắp bẫy cấu trúc cùng loại vật liệu với thân (gang FC). Nắp được thiết kế dạng tháo rời , liên kết với thân bằng các bu lông. Cấu trúc tháo rời của nắp này nhằm phục vụ công việc bảo dưỡng, bảo trì, vệ sinh, thay thế.
  • Nút bịt xả thiết kế vặn ren: Một nút bịt vặn ren nằm ở đầu ra đáy bẫy hơi cho phép tháo rời với mục đích là để loại bỏ nước ngưng đọng dư trong hệ thống khi có yêu cầu.
  • Kết nối ren tiêu chuẩn JIS Rc: Hai cổng kết nối với đường ống bằng phương pháp nối ren. Kiểu ren trong, thiết kế theo tiêu chuẩn JIS Rc.
Bẫy hơi nhiệt tĩnh gang nối ren Venn ATB5-G
Bẫy hơi nhiệt tĩnh gang nối ren Venn ATB5-G

Các chức năng của bẫy hơi Venn ATB5-G

Bẫy hơi Venn ATB5-G tích hợp 3 chức năng trong 1. Thiết kế này giúp sử dụng hiệu quả không gian, tối ưu hệ thống, tiết kiệm không gian lắp đặt và giảm chi phí đầu tư vào thiết bị.

  • Chức năng bẫy hơi: Khi điều chỉnh ở chế độ bẫy hơi (Trap), chức năng của bẫy hơi Venn ATB5-G tương tự như một sản phẩm bẫy hơi nhiệt tĩnh thông thường. Chúng cho phép loại bỏ nước ngưng và các loại khí không ngưng khỏi hệ thống hơi một cách tự động để ngăn chặn sự ảnh hưởng của nước ngưng đến hệ thống hơi.
  • Chức năng van chặn: Khi điều chỉnh ở chế độ van chặn (Stop), chức năng của bẫy hơi là đóng lại, ngăn chặn dòng lưu chất đi qua bẫy. Điều này giúp ngăn chặn sự rò rỉ của dòng chất hơi, nước… qua van. Cần sử dụng đến chức năng này khi có yêu cầu về bảo dưỡng, bảo trì, thay thế, kiểm tra hệ thống hơi.
  • Chức năng by-pass: Khi điều chỉnh ở chế độ by-pass,một đường dẫn xuyên suốt qua van, cho phép lưu chất lưu thông hoàn toàn qua van. Vì bẫy hơi lắp ở ống nhánh dự phòng, nên chức năng này được gọi là chức năng by-pass. Bẫy sẽ tạo một đường dẫn dự phòng, đường dẫn nhánh trong hệ thống khi đường dẫn ống chính gặp sự cố, vấn đề, cần xử lý, thì đường ống chính bị chặn lại, đường ống dự phòng lúc này được sử dụng để đảm bảo rằng hệ thống vẫn có thể hoạt động bình thường.
Chức năng bẫy hơi Venn ATB5-G
Chức năng bẫy hơi Venn ATB5-G

Thông tin liên hệ:

  • CÔNG TY CỔ PHẦN KỸ THUẬT VÀ THIẾT BỊ CÔNG NGHIỆP VIVA
  • Hotline: 0965925563
  • Zalo: 0965925563
  • Email: Vangiare.vn@gmail.com

Xem thêm: Bẫy hơi Venn AK5-MS
